GAF M 81
grelha de retorno porta-filtro de parede com alhetas standard (81)
Vantagens
Simplicidade de instalação e utilização.
Estética cuidada.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 81: alhetas standard, reguláveis.
- 6 dimensões disponíveis (tarifas).
- Limites de fabrico: altura mínima de 200 mm; L x H de 1000 x 400 mm.
- Caudais indicativos de 100 até 4000 m³/h (tabela de seleção).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Retorno na parede ou no teto equipado com filtro (a encomendar separadamente).
CONSTRUÇÃO / COMPOSIÇÃO
- Aro e alhetas em alumínio.
- Face frontal articulável para manutenção do filtro.
- Fecho através de parafusos.
- Encaixe do filtro em aço galvanizado.
OPÇÕES
- Outras cores RAL.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
SELEÇÃO

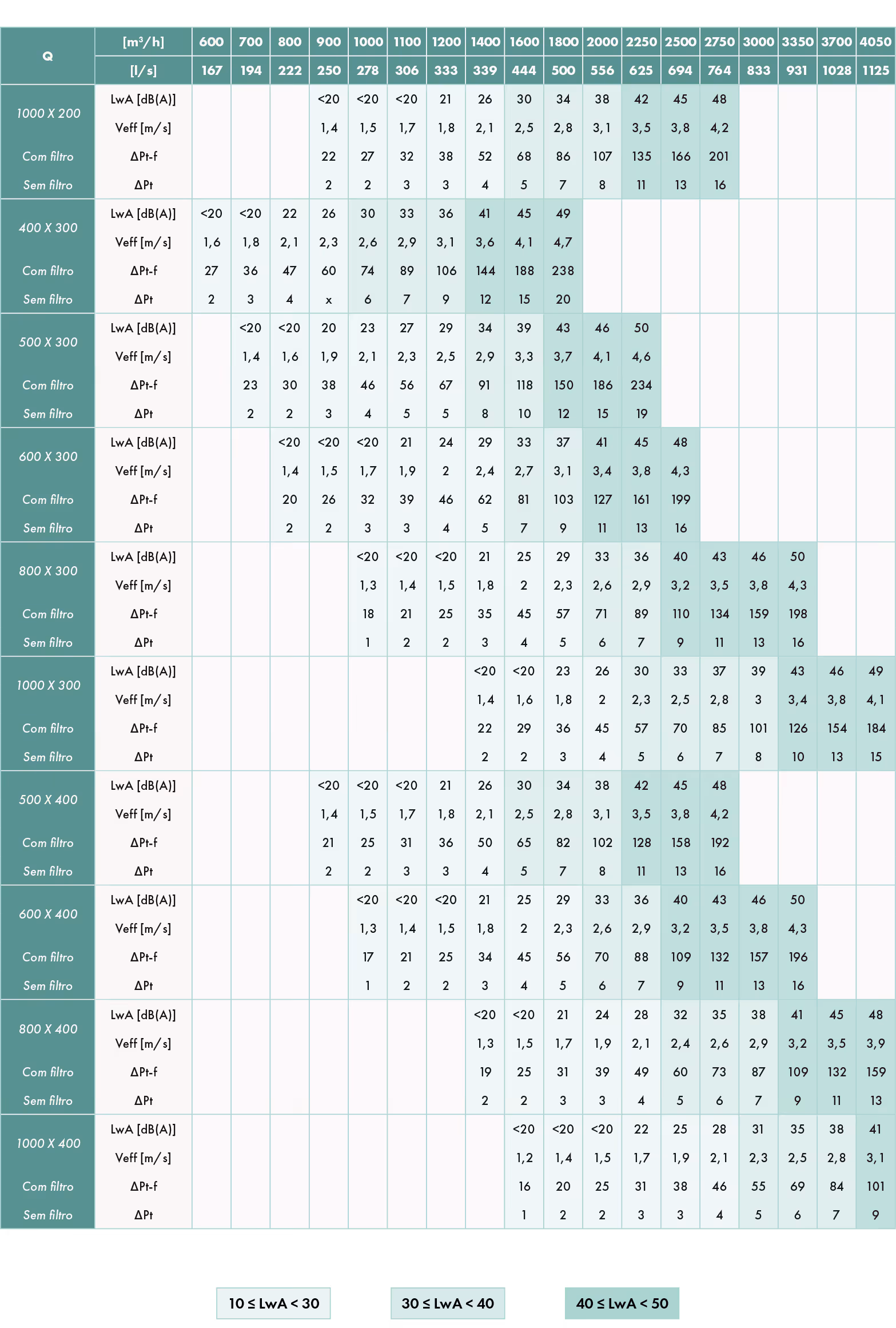

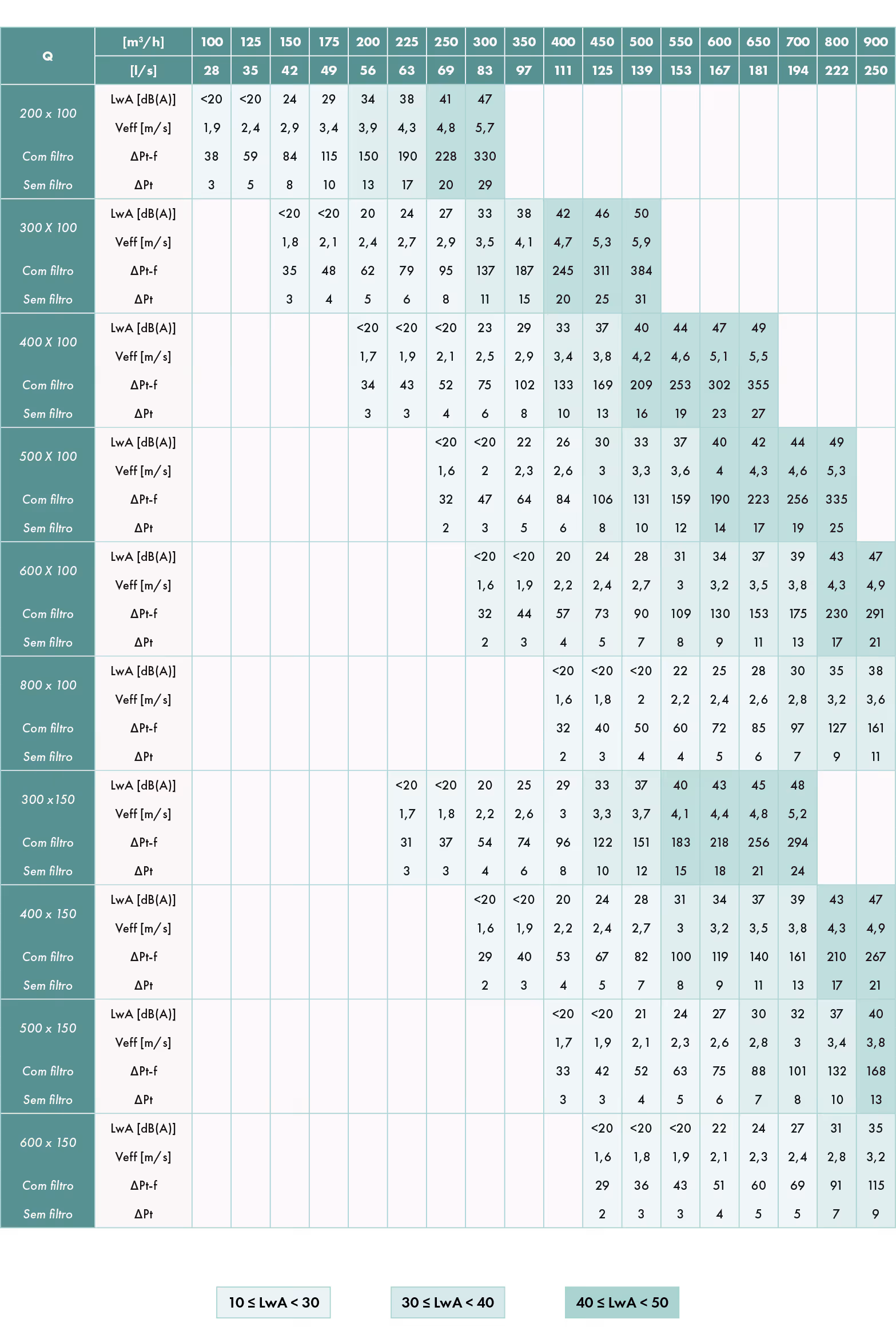

TABELAS DE SELEÇÃO RÁPIDA
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALAÇÃO
INSTALAÇÃO DA GRELHA GAF M 81
- Fixar lateralmente o aro na parede ou no teto.
- Colocar o filtro no compartimento (filtro não fornecido).
- Fechar a grelha (fecho através de parafusos).
ACESSÓRIOS
Filtro G4 para GAF M 81
Filtro gravimétrico.
Espessura de 13 mm.
Não incluído no fornecimento da grelha, a encomendar à parte.
Filtro M5 para GAF M 81
Não incluído no fornecimento da grelha, a encomendar à parte.
