GAF M 81
rejilla de retorno para portafiltros de pared con aletas estándar (81)
Ventajas
Simplicidad de instalación y uso.
Estética cuidada.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 81: aletas estándar, ajustables.
- 6 tallas disponibles.
- Límites de fabricación: altura mínima 200 mm; L x H 1000 x 400 mm.
- Caudales indicativos de 100 a 4000 m³/h (tabla de selección).
DESIGNACIÓN
APLICACIÓN/USO
- Retorno de pared o techo equipado con filtro (se debe pedir por separado).
CONSTRUCCIÓN/COMPOSICIÓN
- Marco y aletas de aluminio.
- Panel frontal con bisagras para el mantenimiento del filtro.
- Fijación mediante tornillos.
- Racor de filtro de acero galvanizado.
OPCIONES
- Otros colores RAL.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
SELECCIÓN

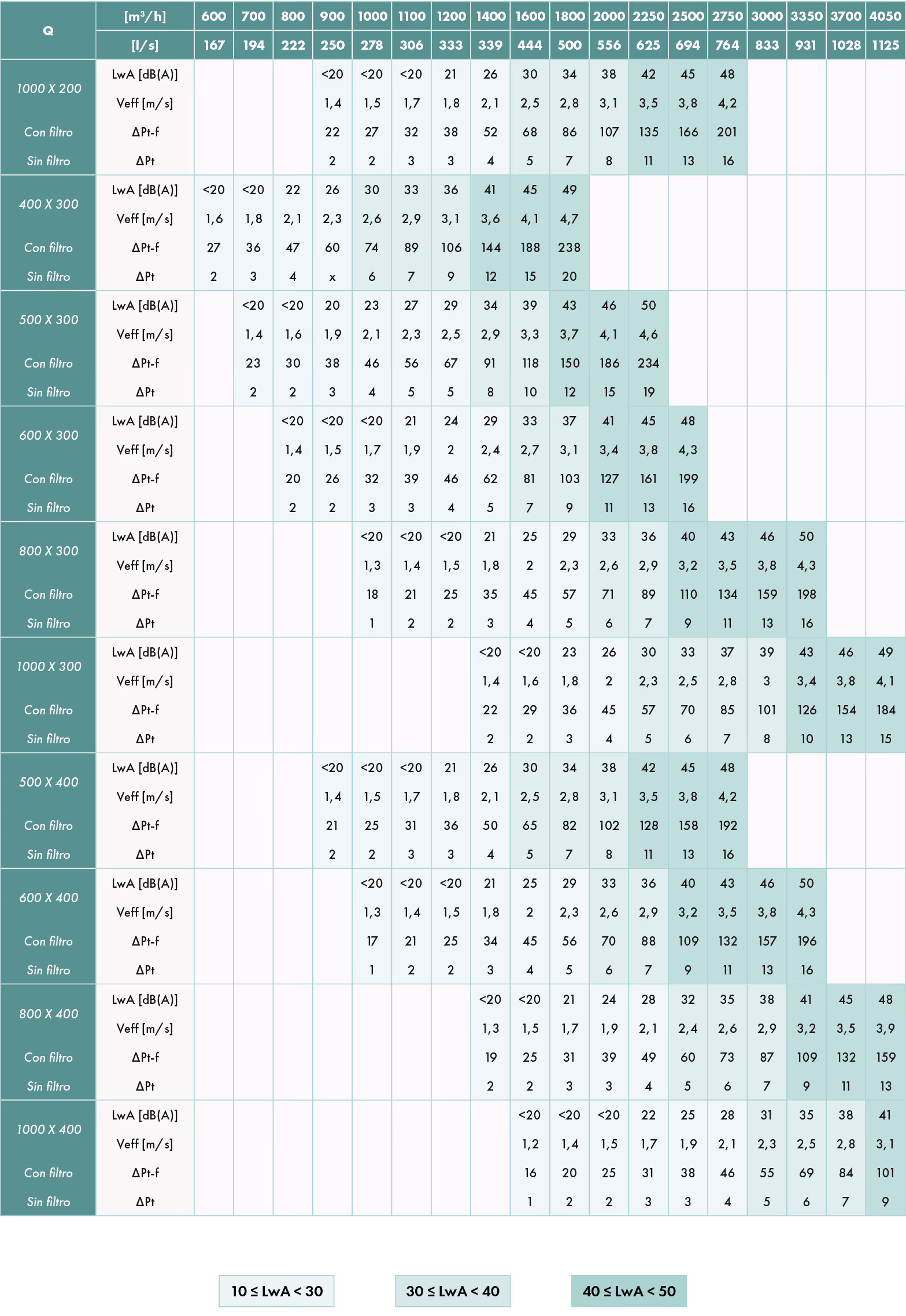

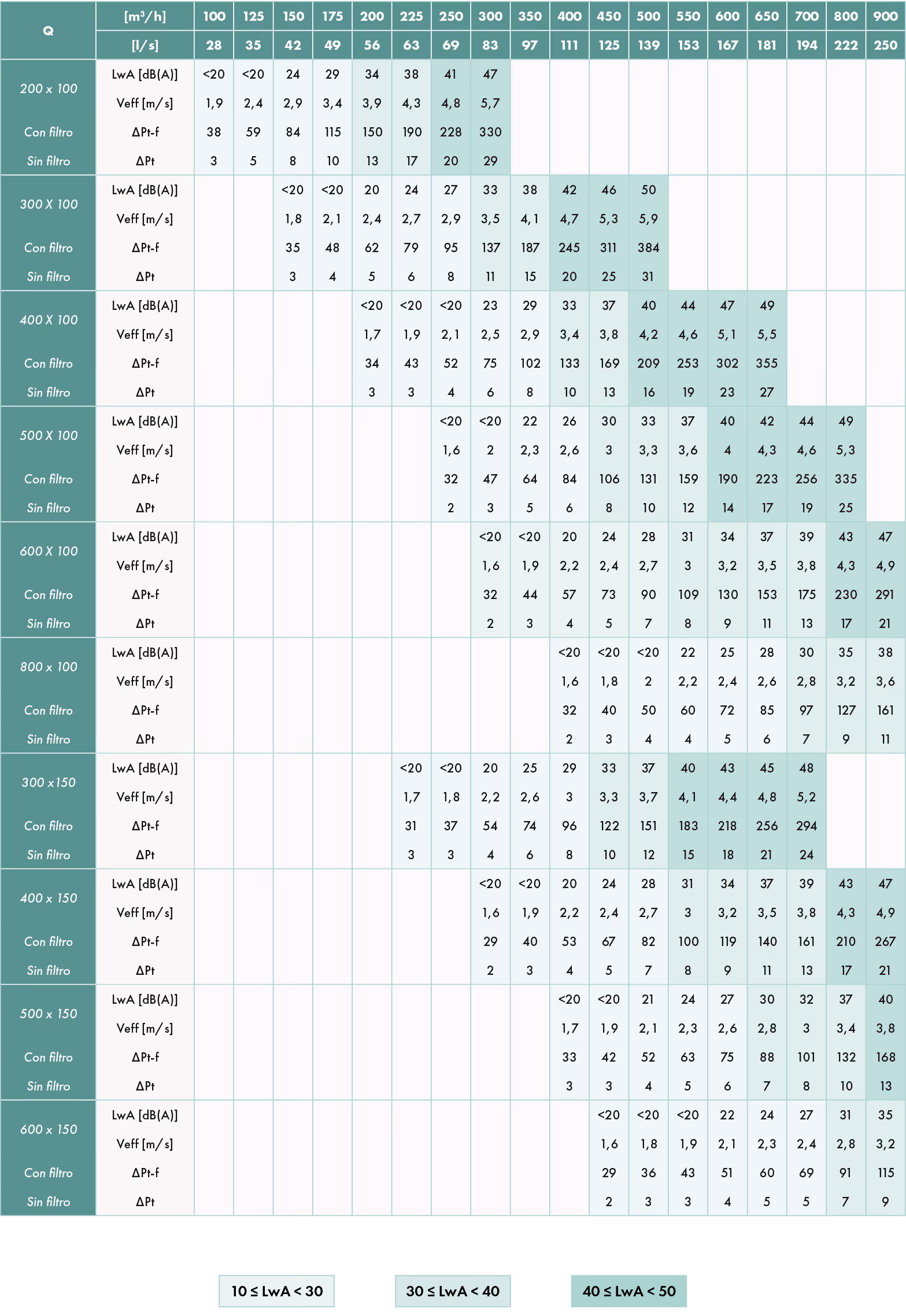

TABLAS DE SELECCIÓN PARA GAF M 81
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
INSTALACIÓN DE LA REJILLA GAF M 81
- Fije el aro lateralmente a la pared o al techo.
- Coloque el filtro en el compartimento (el filtro no se suministra).
- Cierre la rjilla (cierre con tornillos).
ACCESORIOS

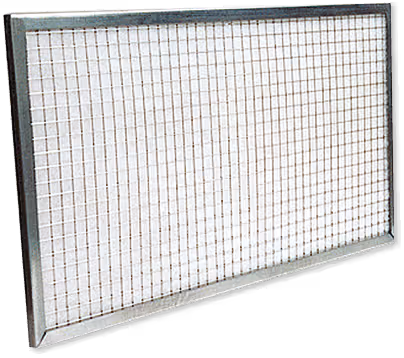

Filtro G4 para GAF M 81
Filtro gravimétrico.
Grosor de 13 mm.
No incluido en el suministro de la parrilla, se debe pedir por separado.
Filtro M5 para GAF M 81
No incluido en el suministro de la parrilla, se debe pedir por separado.
