GAC² 81
grelha de retorno em alumínio de alhetas fixas inclinadas a 45°
This is some text inside of a div block.
Vantagens
Perfil arredondado para uma estética mais cuidada.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 20 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: 100 x 75 mm / 1500 x 1200 mm.
- Caudais indicativos de 60 até 4000 m³/h (tabela de seleção).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Grelha para instalação na parede, de retorno, para qualquer tipo de aplicação.
CONSTRUÇÃO / COMPOSIÇÃO
Características gerais:
- Aro e alhetas em alumínio extrudido.
- Acabamento: anodização alumínio à cor natural ou pintado a branco RAL 9003 mate.
Dimensões máximas e mínimas admitidas:
- B (largura) = 100 a 1500 mm.
- H (altura) = 75 a 1200 mm.
- Passo em largura = 25 mm.
- Passo em altura = 25 mm.
- Espaçamento entre alhetas = 20 mm.
- Reforço central para grelhas com largura superior a 600 mm.
OPÇÕES
- Outras cores RAL.
- GAV2 81: grelha com fixação através de parafusos.
- GAC2 81 EA: grelha com alhetas com perfil anti visão - consulte-nos para mais informações.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

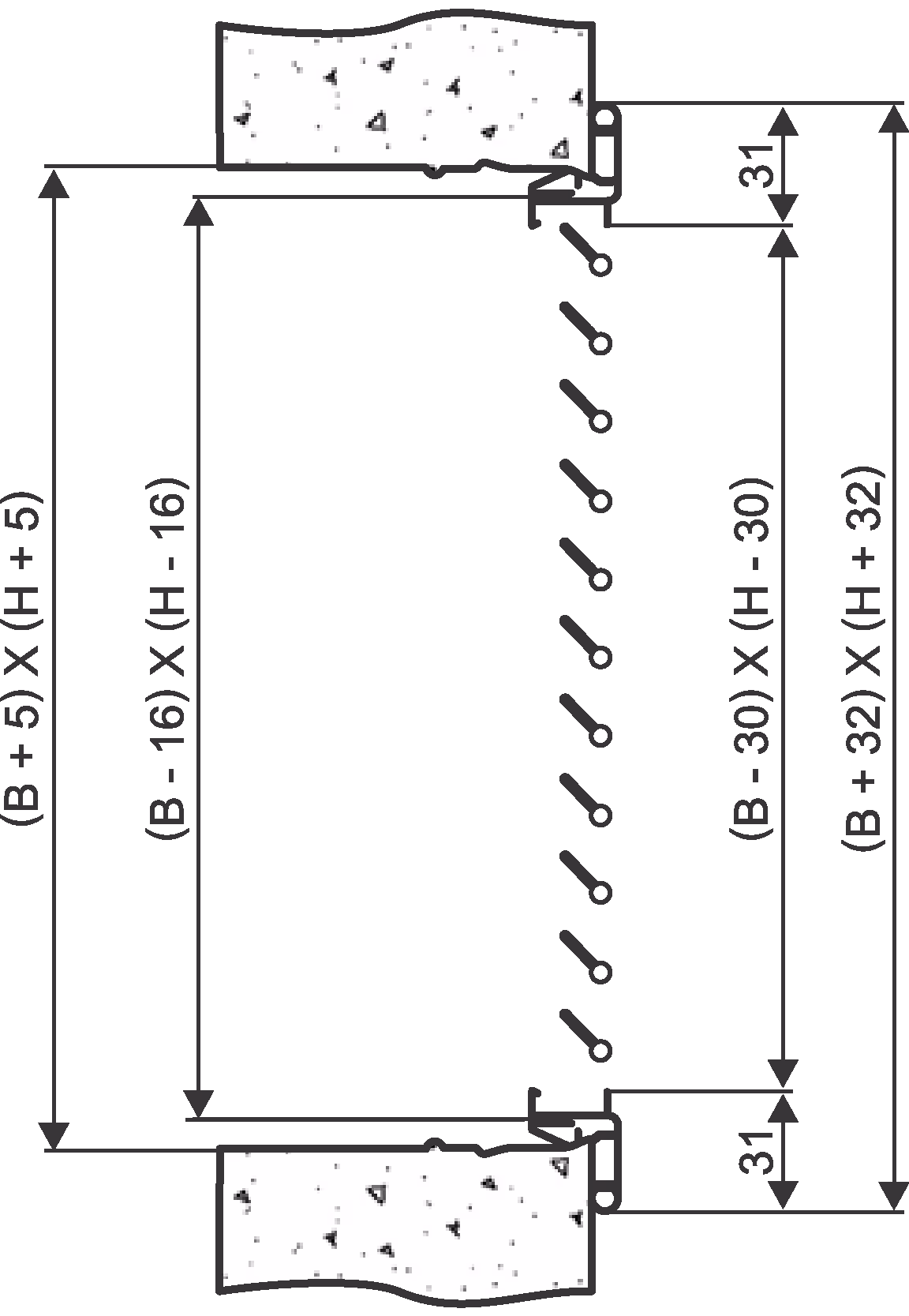

ATRAVANCAMENTOS
- Dimensão da abertura: B x H com CFU 08 em mm.
SELEÇÃO

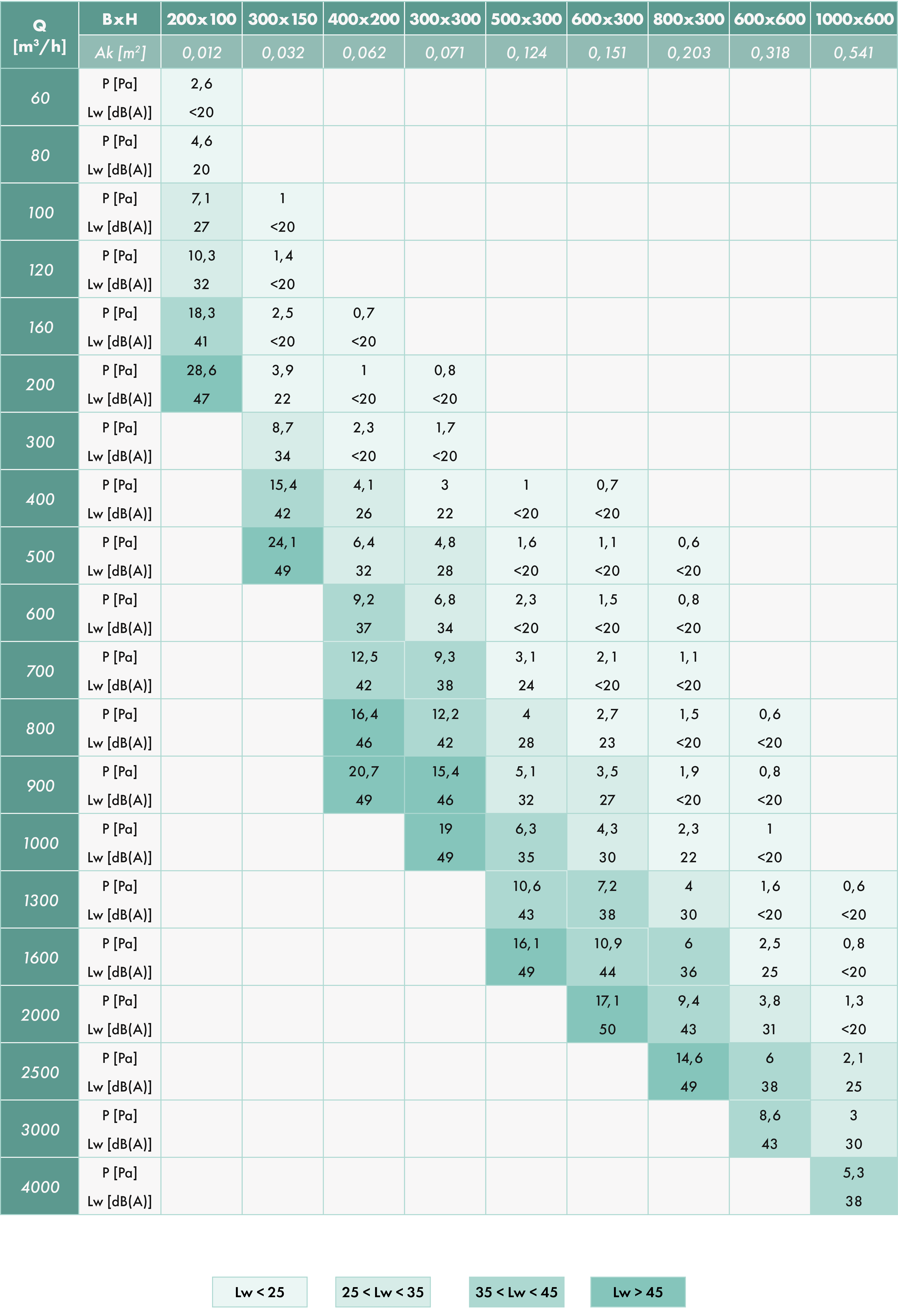

TABELA DE SELEÇÃO PARA GAC2 81
INSTALAÇÃO
MONTAGEM EM PAREDE
- Fixação através de um contra-aro CFU 08.
- O contra-aro destina-se a instalação na parede.
- A grelha é fixa por clips no aro de montagem.
MONTAGEM COM PARAFUSOS NÃO VISÍVEIS
- Fixação por kit especial T-FIX.
- Facilita os trabalhos de limpeza e manutenção da grelha.
- Para grelhas com largura inferior a 600 mm será necessário 1kit, com 2 peças de fixação.
- Para grelhas com largura superior a 600 mm serão necessários2 kits, com 4 peças de fixação.
- Para grelhas montadas com registo, o kit de fixação T-FIX apenas será compatível com os modelos de largura até 600 mm (1 kit).
- Entregue não montado.

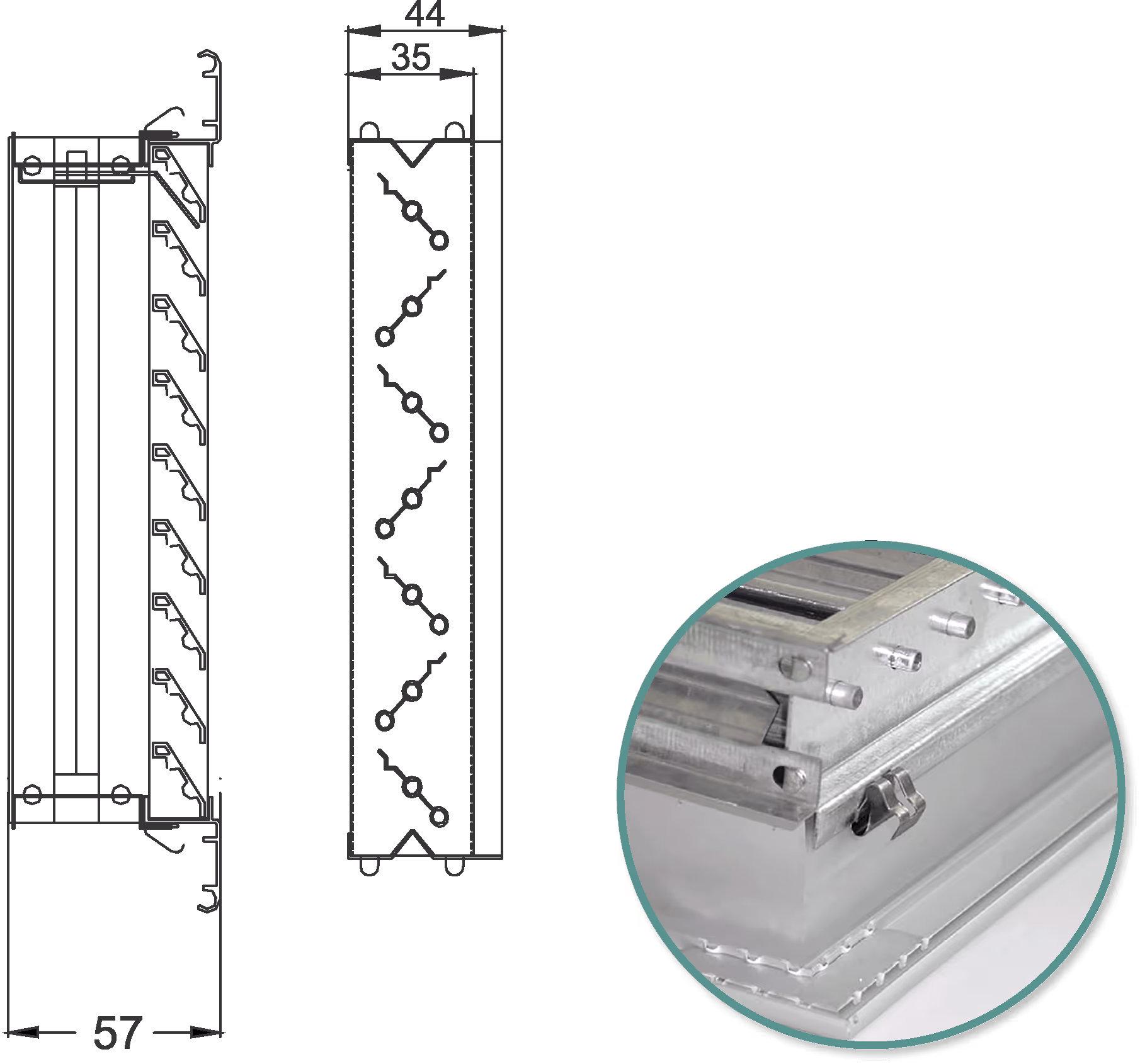

MONTAGEM DO REGISTO RFS 08
- O registo é fixado diretamente na grelha.

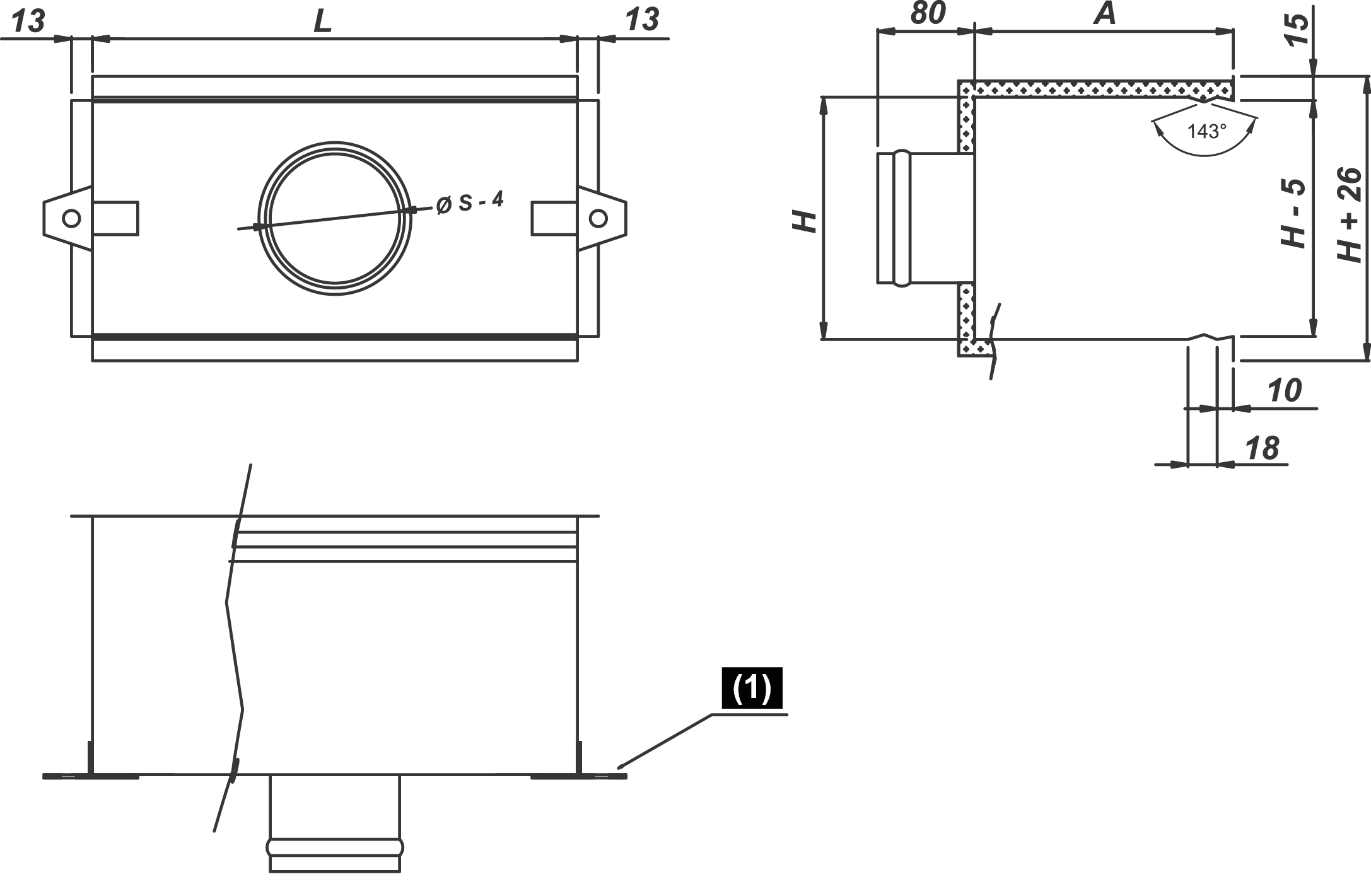

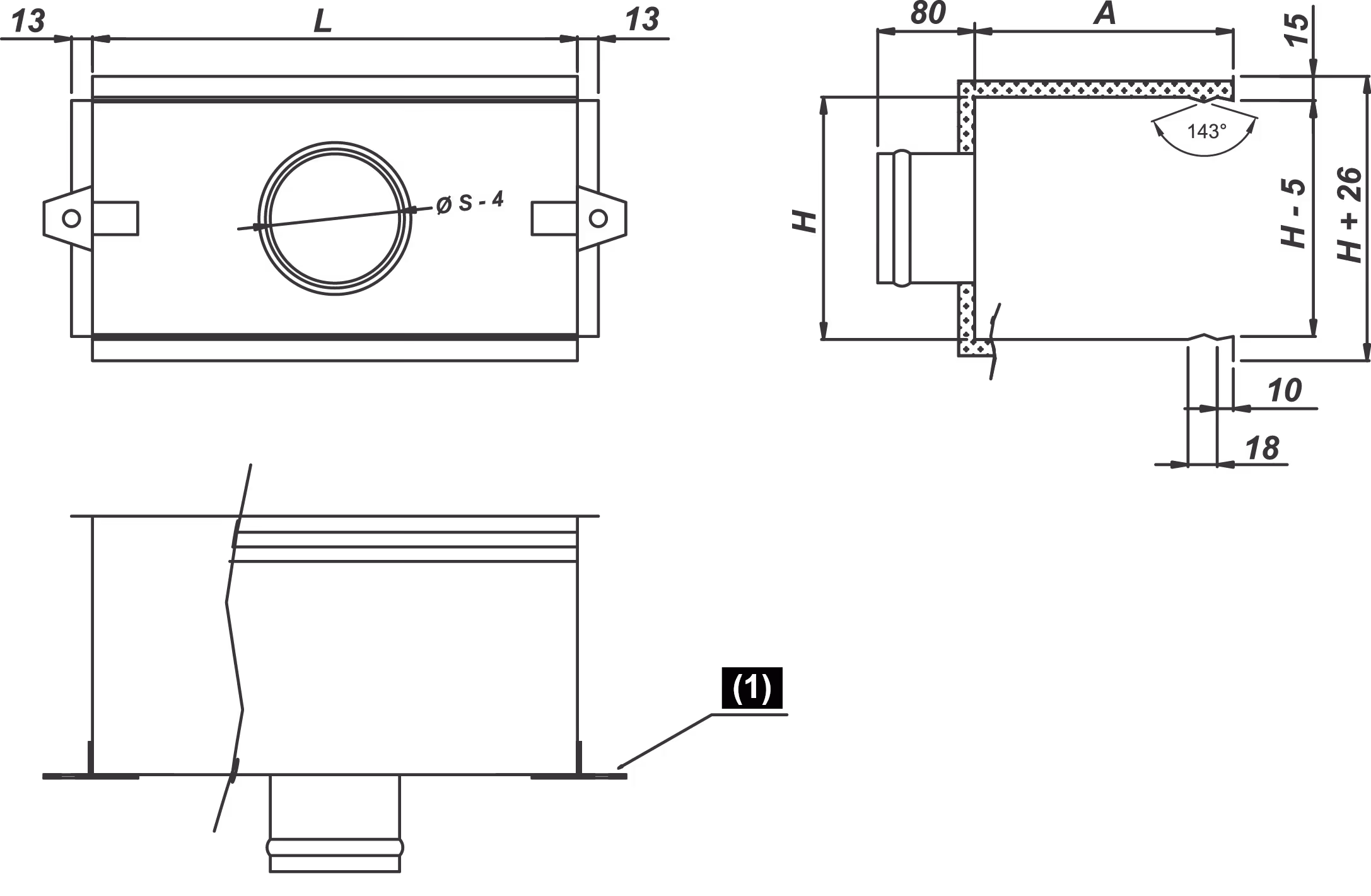

MONTAGEM EM CONDUTA FLEXIVEL
Através de 2 tipo de pleno:
- Com picagem axial PFU 28
- Com picagem lateral PFU 38
ACESSÓRIOS
RFS 08
Registo em aço galvanizado com alhetas opostas.
CFU 08
Aro de montagem em aço galvanizado.
PFU 28
Pleno com picagem axial em chapa de aço galvanizado, com ou sem isolamento.
PFU 38
Pleno com picagem lateral em chapa de aço galvanizado, com ou sem isolamento
