GAC² 81
rejilla de retorno de aluminio con solapas fijas inclinadas a 45°
Este es un texto dentro de un bloque div.
Ventajas
Perfil redondeado para una estética más cuidada.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 20 tallas disponibles (precios).
- Dimensiones límite de producción: 100 x 75 mm/1500 x 1200 mm.
- Caudales indicativos de 60 a 4000 m³/h (tabla de selección).

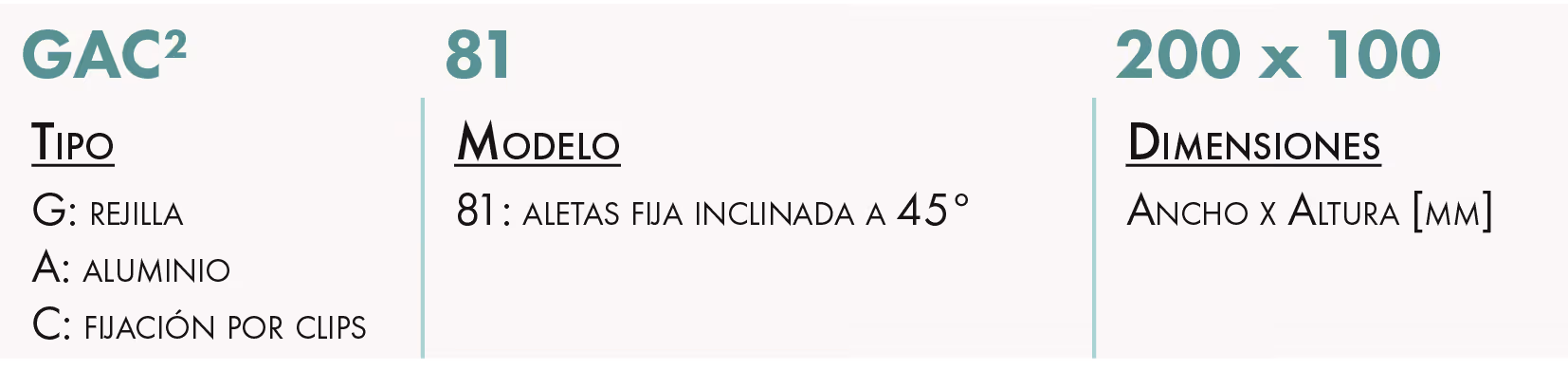

DESIGNACIÓN
APLICACIÓN/USO
- Rejilla para instalación en pared, retorno, para cualquier tipo de aplicación.
CONSTRUCCIÓN/COMPOSICIÓN
Características generales:
- Marco y aletas de aluminio extruido.
- Acabado: aluminio anodizado en color natural o pintado blanco RAL 9003 mate.
Dimensiones máximas y mínimas permitidas:
- B (ancho) = de 100 a 1500 mm.
- H (altura) = 75 a 1200 mm.
- Ancho del paso = 25 mm.
- Altura del paso = 25 mm.
- Espacio entre aletas = 20 mm.
- Refuerzo central para rejillas con un ancho superior a 600 mm.
OPCIONES
- Otros colores RAL.
- PASO281: rejilla con fijación mediante tornillos.
- GAC281 EA: rejilla con solapas con perfil antivisión; póngase en contacto con nosotros para obtener más información.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
- Dimensión de apertura: B x H con CFU 08 en mm.
SELECCIÓN
TABLA DE SELECCIÓN PARA GAC281
P: pérdida de carga [Pa]; ensayo realizado con ΔTº = 0º C.
INSTALACIÓN
MONTAJE EN PARED
- Fijación mediante un anillo contrario CFU 08.
- El contrarborde está diseñado para su instalación en la pared.
- La rejilla se fija mediante clips en el anillo de montaje.
MONTAJE CON TORNILLOS NO VISIBLES
- Fijación mediante un kit especial T-FIX.
- Facilita la limpieza y el mantenimiento de la parrilla.
- Para rejillas con un ancho inferior a 600 mm, necesitará 1 kit con 2 piezas de fijación.
- Para rejillas con un ancho de más de 600 mm se requerirán 2 kits, con 4 piezas de fijación.
- Para las rejillas montadas en el registro, el kit de montaje T-FIX solo será compatible con modelos de hasta 600 mm de ancho (1 kit).
- Se entrega sin montar.
MONTAJE DE COMPUERTA RFS 08
- La compuerta se fija directamente en la rejilla.
MONTAJE DE CONDUCTOS FLEXIBLES
A través de 2 tipos de plenum:
- Con conexión axial PFU 28
- Con conexión lateral PFU 38
ACCESORIOS
RFS 08
Registro en acero galvanizado con solapas opuestas.
CFU 08
Aro de montagem em aço galvanizado.
PFU 28
Completo con inmersión axial en chapa de acero galvanizado, con o sin aislamiento.
PFU 38
Pleno com picagem lateral em chapa de aço galvanizado, com ou sem isolamento
