Energy 500-900-1800
gama de ventiladores para espaços comerciais
Vantagens
Estética cuidada para uma perfeita integração nos espaços comerciais.
Silencioso.
Comando por sonda integrada ou à distância.
Facilidade de limpeza (turbina desmontável sem ferramentas).
Gestão multiventiladores com comando centralizado RC4M.
DESCRIÇÃO TÉCNICA
GAMA
Gama composta por 3 modelos:
Energy 500 VE:
- Insuflação/extração, velocidade variável.
- Caudal máximo: 445 m³/h.
Energy 900 VE:
- Insuflação/extração, velocidade variável.
- Caudal máximo: 918 m³/h.
Energy 1800 VE:
- Insuflação/extração, velocidade variável.
- Caudal máximo: 1820 m³/h.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Insuflação e extração do ar nos espaços comerciais, concebidos para instalação na parede ou na janela.
CONSTRUÇÃO / COMPOSIÇÃO
- Ventilador helicoidal construído em ABS, IP 24.
- Grelha amovível na insuflação.
- Registo antirretorno de abertura e fecho automático temporizado.
- Motor de rotor exterior (2 velocidades ou velocidade variável).
- Ventilador poderá ser equipado com sondas integradas ou à distância.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
(2) Vista posterior
(3) Vista lateral
CARACTERÍSTICAS TÉCNICAS
LIMITES DE UTILIZAÇÃO
- Limites de temperatura do ar: de – 15° C até 40° C.
SELEÇÃO
CURVAS DE SELEÇÃO PARA GAMA ENERGY
- Todos os gráficos apresentados são relativos à extração, com montagem na parede
Modelo 500 VE
Modelo 900 VE
Modelo 1800 VE
INSTALAÇÃO

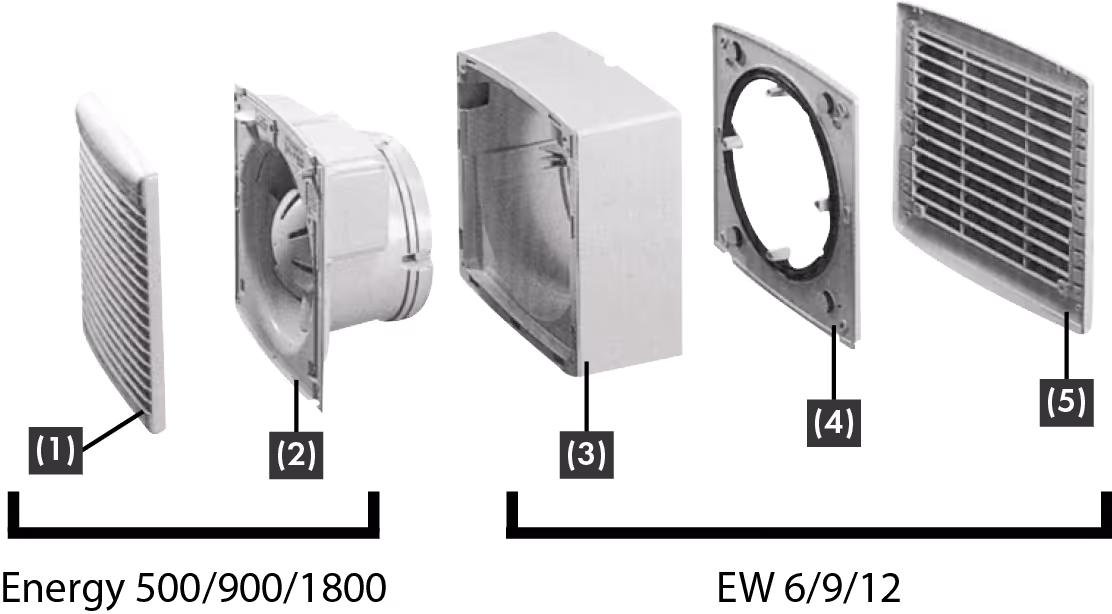

MONTAGEM EM JANELA
(2) Ventilador Energy
(3) Suporte fixação interior
(4) Suporte exterior com junta e patas de fixação
(5) Grelha exterior com tratamento contra os raios U.V.
Furos a realizar na montagem em janela:
- Energy 500 - Ø 184 mm
- Energy 900 - Ø 260 mm
- Energy 1800 - Ø 337 mm

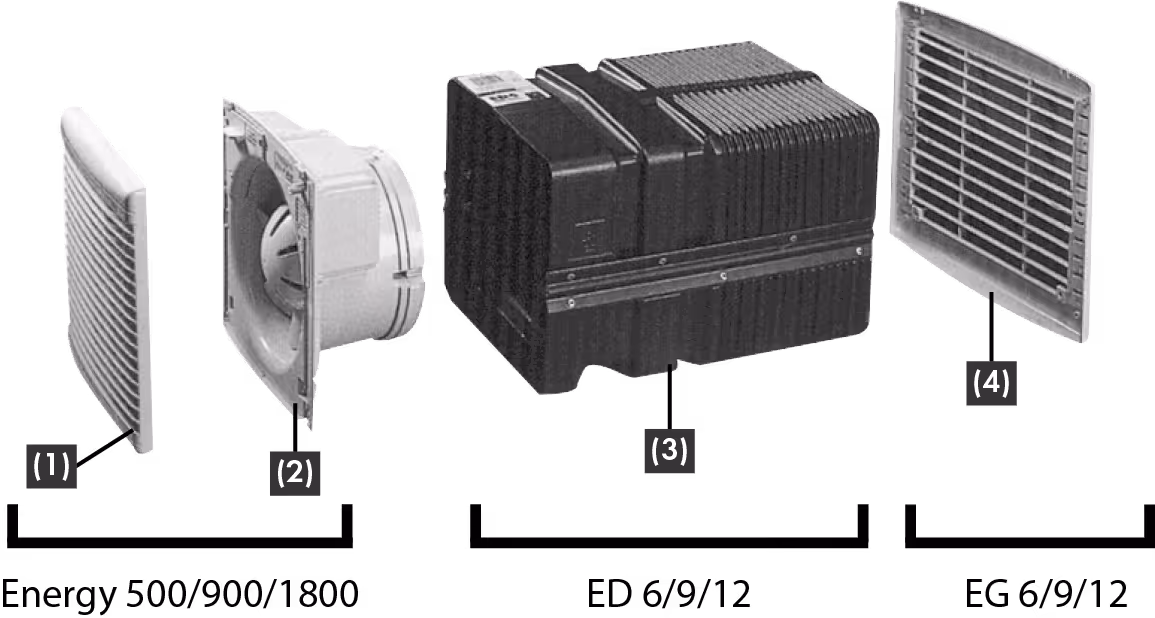

MONTAGEM NA PAREDE
(2) Ventilador Energy
(3) Conduta de atravessamento de parede
(4) Grelha exterior com tratamento contra os raios U.V
REGULAÇÃO

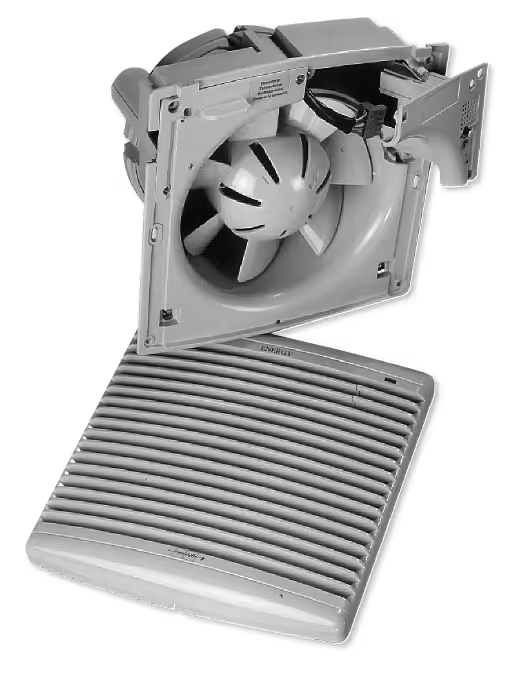

Integração das sondas através de ligações pré-cabladas
ACESSÓRIOS

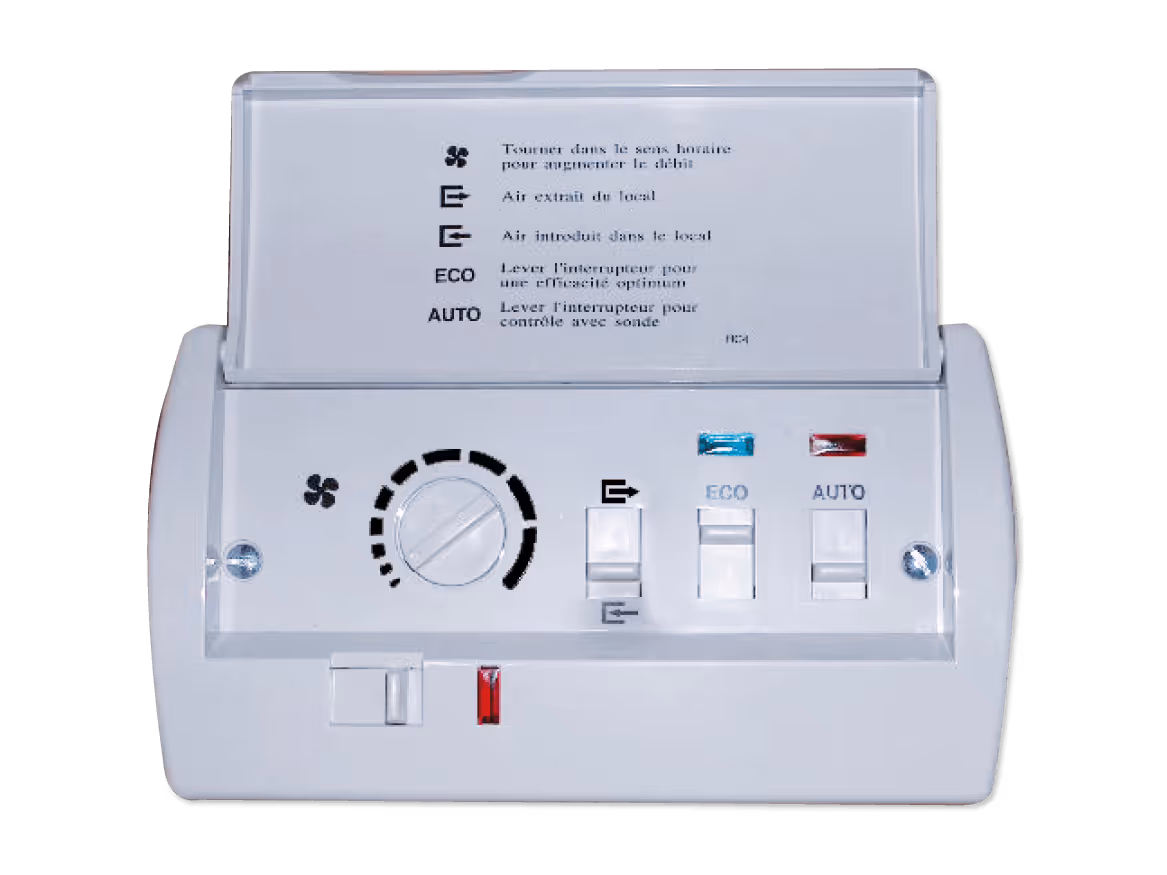

Comutador RC 4M
Funções para os 3 modelos - 4 posições:
- On/Off.
- Reversível: insuflação/extração de ar.
- Velocidade Eco/Variável (Eco: arranque através de um botão elétrico).
- Auto: arranque automático do ventilador por sonda integrada ou à distância, na velocidade pré‑selecionada.
Especificidade: pode comandar até 5 ventiladores em série.
Sondas para comutador RC 4M
Sondas higrométricas HH6, HH9 e HH12
- Zona de regulação da sonda: 30 - 90% HR.
- Temporização: 2 a 40 minutos.
Sondas de temperatura TH6, TH9 e TH12
- Zona de regulação da sonda: 5 a 35° C.
- Temporização: 2 minutos.
Sondas de infravermelhos PIR6, PIR9 e PIR12
- A sonda deteta os sinais de uma pessoa por infravermelhos.
- Distância máxima de deteção 5 metros.
Sondas de qualidade de ar AQ6, AQ9 e AQ12
- A sonda deteta a presença de metano, isobutano, hidrogénio, etanol e monóxido de carbono.
- Parâmetros de funcionamento da sonda entre 50 e 10000 de partículas por milhão de ppm.
Seleção dos acessórios de montagem
