Energy 500-900-1800
gama de ventiladores para locales comerciales
Ventajas
Estética cuidada para una perfecta integración en los espacios comerciales.
Silenciosa.
Control integrado o a distancia.
Fácil de limpiar (la turbina se puede desmontar sin herramientas).
Gestión de varios ventiladores con control centralizado RC4M.
DESCRIPCIÓN TÉCNICA
GAMA
Gama compuesta por 3 modelos:
Energía 500 VE:
- Impulsión/extracción, velocidad variable.
- Caudal máximo: 445 m³/h.
Energía 900 VE:
- Impulsión/extracción, velocidad variable.
- Caudal máximo: 918 m³/h.
Energía 1800 VE:
- Impulsión/extracción, velocidad variable.
- Caudal máximo: 1820 m³/h.
DENOMINACIÓN
APLICACIÓN / USO
- Impulsión y extracción de aire en espacios comerciales, diseñado para su instalación en pared o en la ventana.
CONSTRUCCIÓN / COMPOSICIÓN
- Ventilador helicoidal de ABS, IP 24.
- Rejilla de impulsión extraíble.
- Compuerta antirretorno apertura y cierre automáticos temporizados.
- Motor de rotor externo (2 velocidades o velocidad variable).
- El ventilador puede estar equipado con sondas integradas o remotas.
OPCIONES
EMBALAJE
- Vendido por unidad.

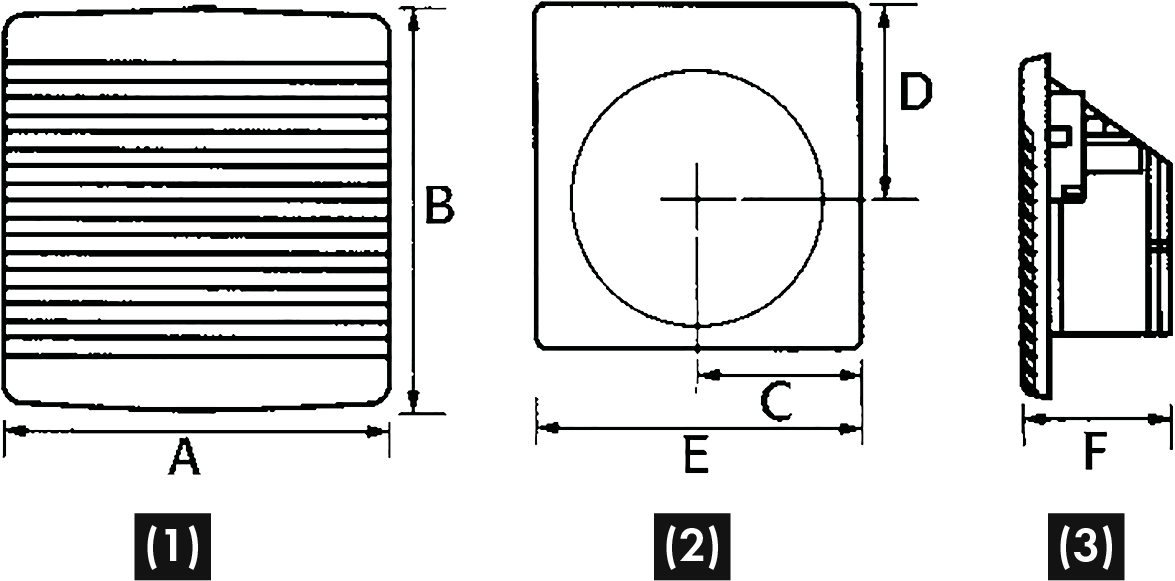

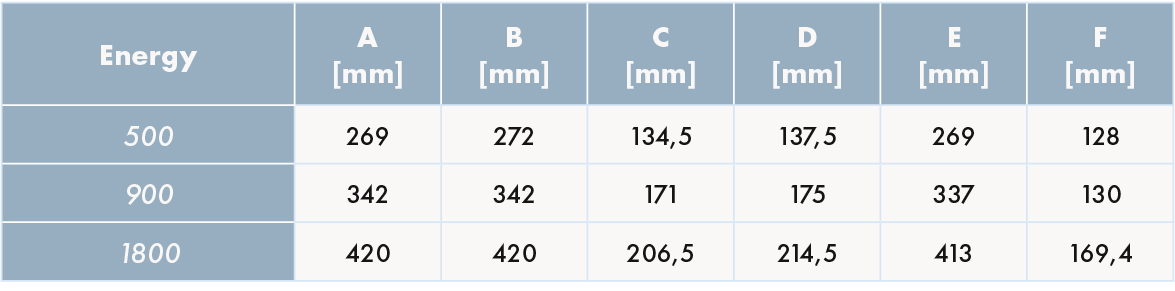

DIMENSIONES
DIMENSIONES
(2) Vista trasera
(3) Vista lateral

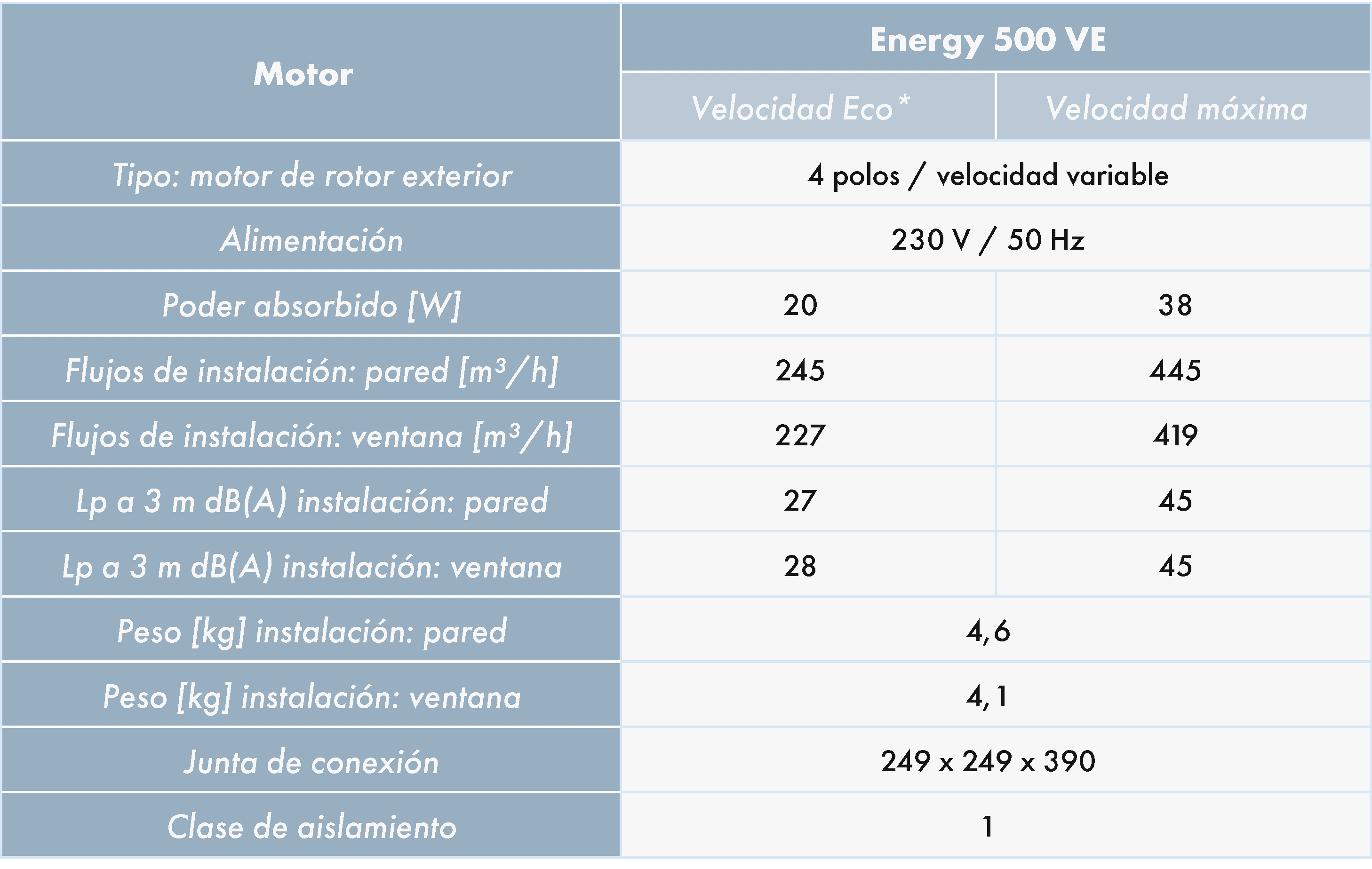

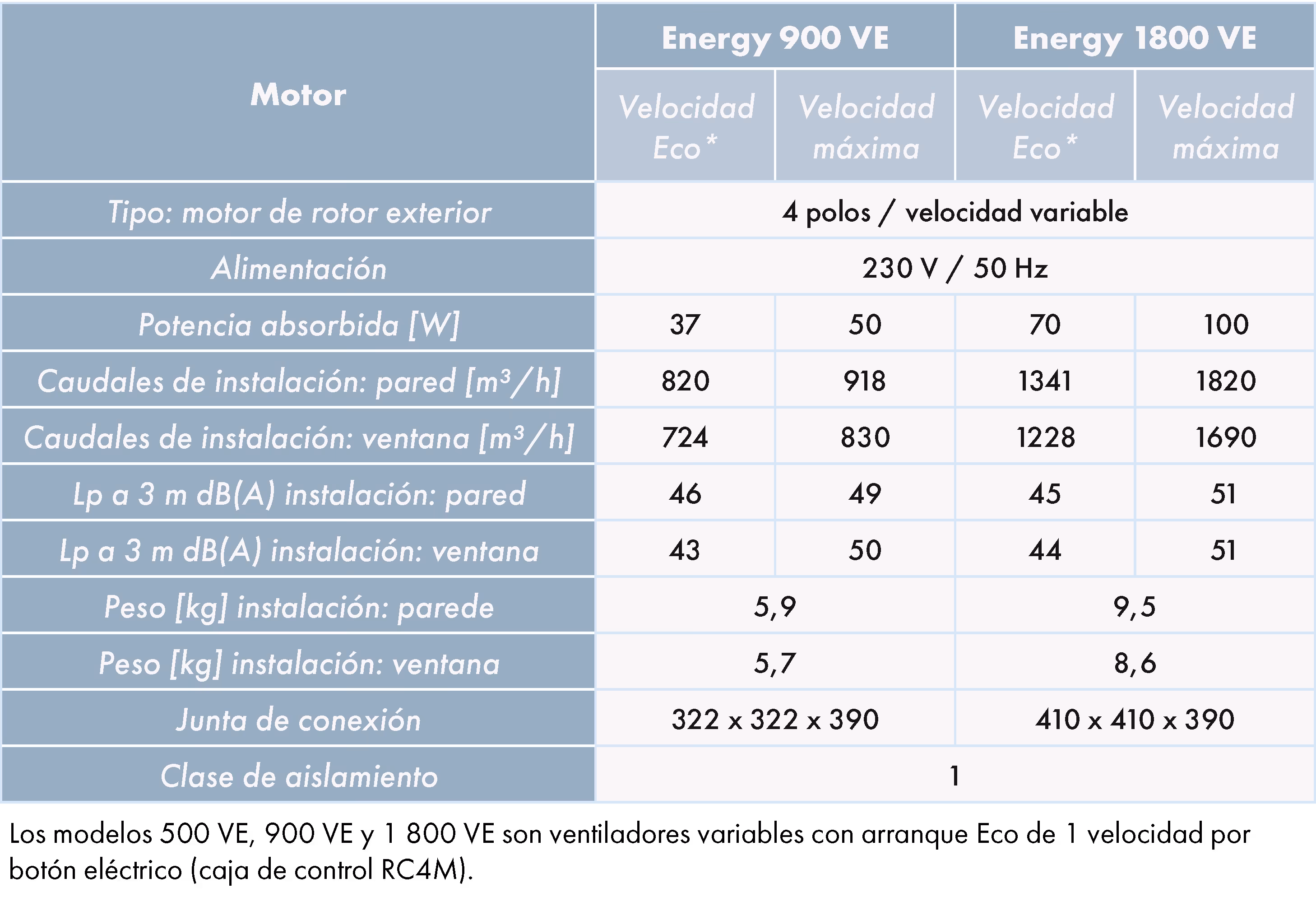

CARACTERÍSTICAS TÉCNICAS
LÍMITES DE UTILIZACIÓN
- Rango de temperatura del aire: de - 15° C a 40° C.
SELECCIÓN
CURVAS DE SELECCIÓN DE LA GAMA DE ENERGÍA
- Todos los gráficos presentados son relativos a la extracción, con el montaje en pared
Modelo 500 VE
Modelo 900 VE
Modelo 1800 VE
INSTALACIÓN
MONTAJE DE VENTANAS
(2) Ventilador de energía
(3) Soporte de fijación interior
(4) Soporte exterior con junta y patas de fijación
(5) Rejilla exterior tratada contra los rayos UV.
Orificios a perforar en el conjunto de la ventana:
- Energy 500 - Ø 184 mm
- Energía 900 - Ø 260 mm
- Energía 1800 - Ø 337 mm
MONTAJE EN MURO
(2) Ventilador de energía
(3) Conducto pared
(4) Rejilla exterior tratada contra los rayos UV
REGULACIÓN
Integración de sondas mediante conexiones precableadas
ACCESORIOS
Interruptor RC 4M
Funciones para los 3 modelos - 4 posiciones:
- Encendido/Apagado.
impulsión- Reversible: /extracción de aire.
- Eco/Velocidad variable (Eco: puesta en marcha mediante pulsador eléctrico).
- Auto: arranque automático del ventilador mediante sonda incorporada o a distancia, a la velocidad preseleccionada.
Especificidad: puede controlar hasta 5 ventiladores en serie.
Sondas para el interruptor RC 4M
Sondas higrométricas HH6, HH9 y HH12
- Rango de ajuste de la sonda: 30 - 90% HR.
- Tiempo: de 2 a 40 minutos.
Sondas de temperatura TH6, TH9 y TH12
- Rango de ajuste de la sonda de temperatura: 5 a 35° C.
- Ajuste de tiempo: 2 minutos.
Sondas de infrarrojos PIR6, PIR9 y PIR12
- La sonda detecta las señales de una persona por infrarrojos.
- Distancia máxima de detección 5 metros.
Sondas de calidad del aire AQ6, AQ9 y AQ12
- La sonda detecta la presencia de metano, isobutano, hidrógeno, etanol y monóxido de carbono.
- Parámetros de funcionamiento de la sonda entre 50 y 10000 partículas por millón ppm.
Selección de accesorios de montaje
