Elféa®
difusor com multitubeiras, design de alcance médio
This is some text inside of a div block.
Vantagens
Processamento de grandes volumes.
Design elegante e discreto.
Alcance médio.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 2 modelos para montagem no teto ou em parede:
Fixação ao aro.
1 a 3 filas de tubeiras com um diâmetro interno de 40 mm.
De 3 a 10 tubeiras por fila. - 1 modelo para montagem em conduta circular:
Fixação por parafusos sem aro.
1 ou 2 filas de tubeiras com um diâmetro interno de 40 mm.
De 3 a 10 tubeiras por fila.
Adequado para condutas com diâmetros de 315 a 1400 mm.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Para grandes espaços como centros comerciais, museus, teatros, hotéis e cinemas.
- O nível de ruído muito baixo e a inclinação variável de cada tubeira permitem adaptar a difusão para o máximo conforto.
- O seu design discreto torna-o ideal para montagem em parede ou teto.
- A versão de conduta circular facilita a orientação do jato de ar, ao mesmo tempo que adota um design elegante para instalação em espaços comerciais.
CONSTRUÇÃO / COMPOSIÇÃO
- A placa de suporte da tubeira é feita de aço.
- As tubeiras são feitas de alumínio.
- Anel de fixação das tubeiras à estrutura em ABS.
- Acabamento disponível: pintado a branco RAL 9003.
OPÇÕES
- Cores: RAL 9005 e RAL 9006, (exceto anel ABS) para grandes quantidades (consulte-nos).
- Pode ser aparafusado (consulte-nos).
- 11 ou 12 tubeiras por fila.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
Tipo 1
Tipo 2
Modelo para conduta circular
SELEÇÃO

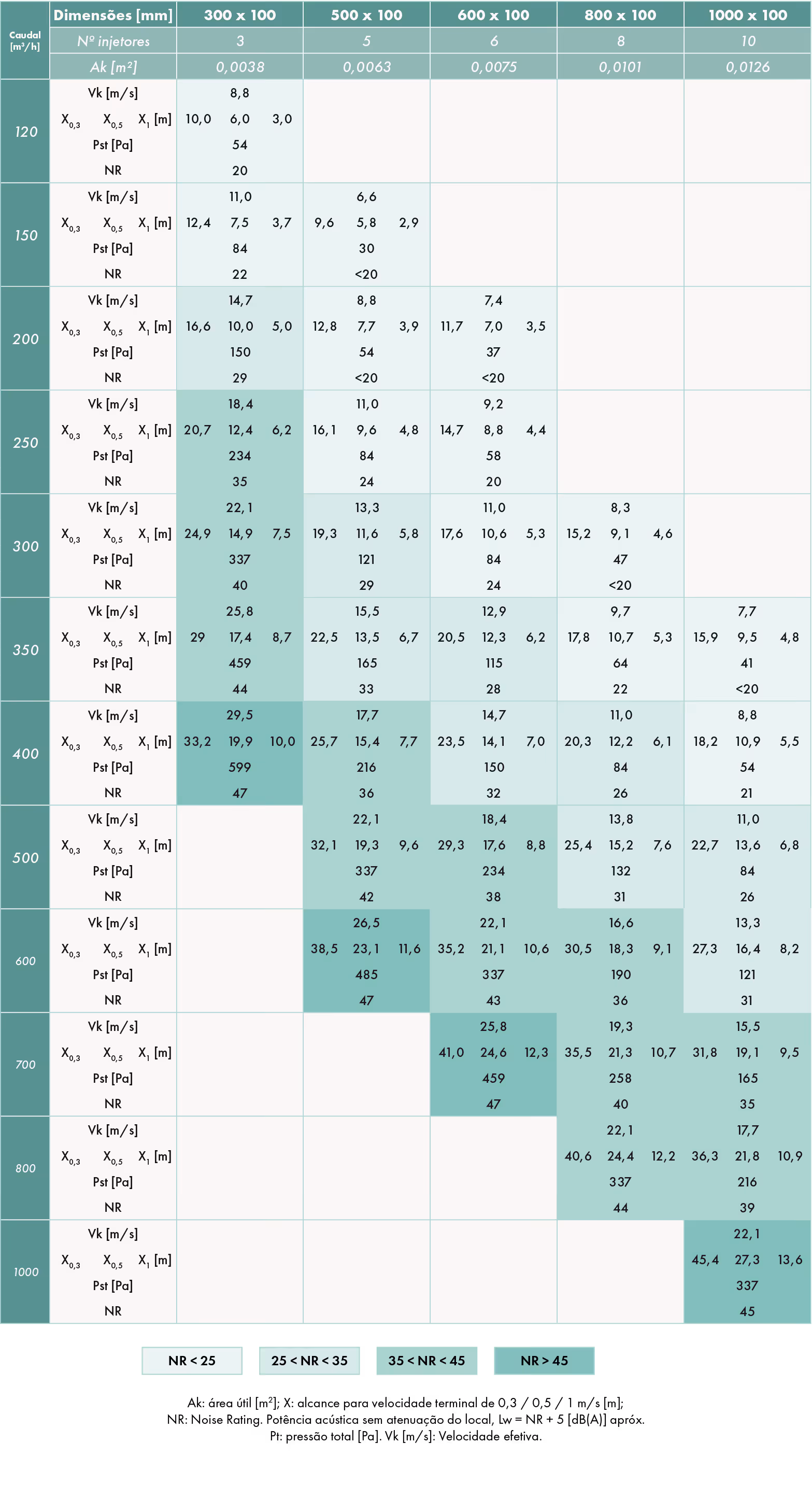

TABELA DE SELEÇÃO PARA DIFUSOR ELFÉA® COM 1 FILA DE TUBEIRAS
- Seleção rápida
- Condições isotérmicas.
- Fórmulas de correção:
X total = X tabela de seleção x FX
Total Lw = Tabela de seleção Lw + FL
Valores de correção para várias filas:
INSTALAÇÃO
ACESSÓRIOS
CFU 05
Contra-aro em aço galvanizado.
PFU 20-21
Pleno com ligação axial / lateral em chapa de aço galvanizado.
PFU Air Proof
Pleno com estanquidade classe C.
