Elféa
difusor multitubular, diseño de gama media
Esto es un texto dentro de un bloque div.
Ventajas
Procesado de gran volumen.
Diseño elegante y discreto.
Gama media.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 2 modelos para montaje sobre techo o pared:
Fijación a la llanta.
1 a 3 filas de boquillas con un diámetro interior de 40 mm.
3 a 10 boquillas por fila. - 1 modelo para montaje en conducto circular:
Fijación por tornillos sin anillo.
1 ó 2 filas de boquillas con un diámetro interior de 40 mm.
De 3 a 10 boquillas por fila.
Adecuado para conductos con diámetros de 315 a 1400 mm.
DENOMINACIÓN
APLICACIÓN / USO
- Para grandes espacios como centros comerciales, museos, teatros, hoteles y cines.
- El bajísimo nivel de ruido y la inclinación variable de cada boquilla permiten adaptarse la difusión para obtener el máximo confort.
- Su discreto diseño lo hace ideal para montar en pared o techo.
- La versión circular de conducto facilita la dirección del chorro de aire, al tiempo que adopta un diseño elegante para su instalación en espacios comerciales.
CONSTRUCCIÓN / COMPOSICIÓN
- La placa de soporte de la boquilla es de acero.
- Las boquillas son de aluminio.
- Anillo de fijación de la boquilla de ABS.
- Acabado disponible: pintado en blanco RAL 9003.
OPCIONES
- Colores: RAL 9005 y RAL 9006, (excepto anillo ABS) para grandes cantidades (consúltenos).
- Se puede atornillar (consúltenos).
- 11 ó 12 boquillas por fila.
EMBALAJE
- Vendido por unidad.

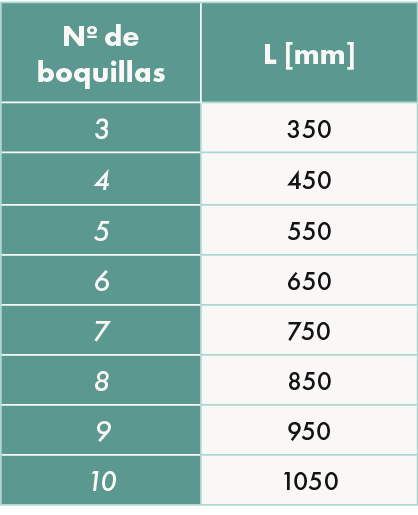

DIMENSIONES
DIMENSIONES
Tipo 1

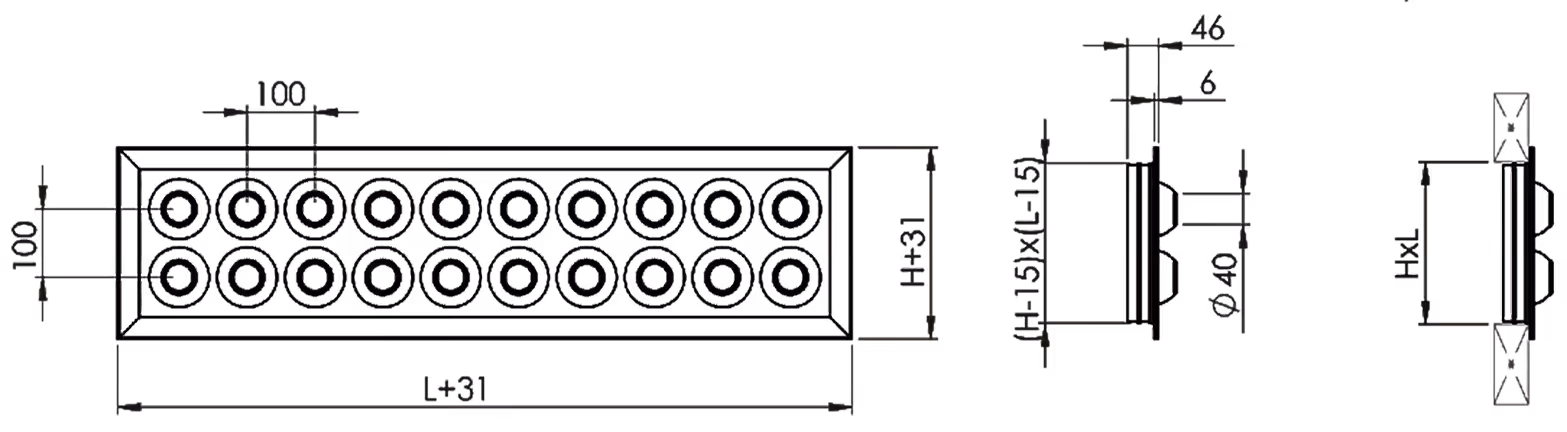

Tipo 2

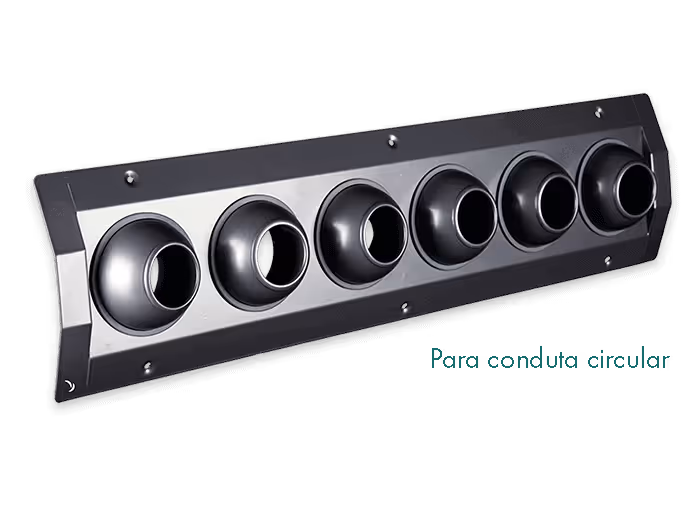

Modelo para conducto circular
SELECCIÓN

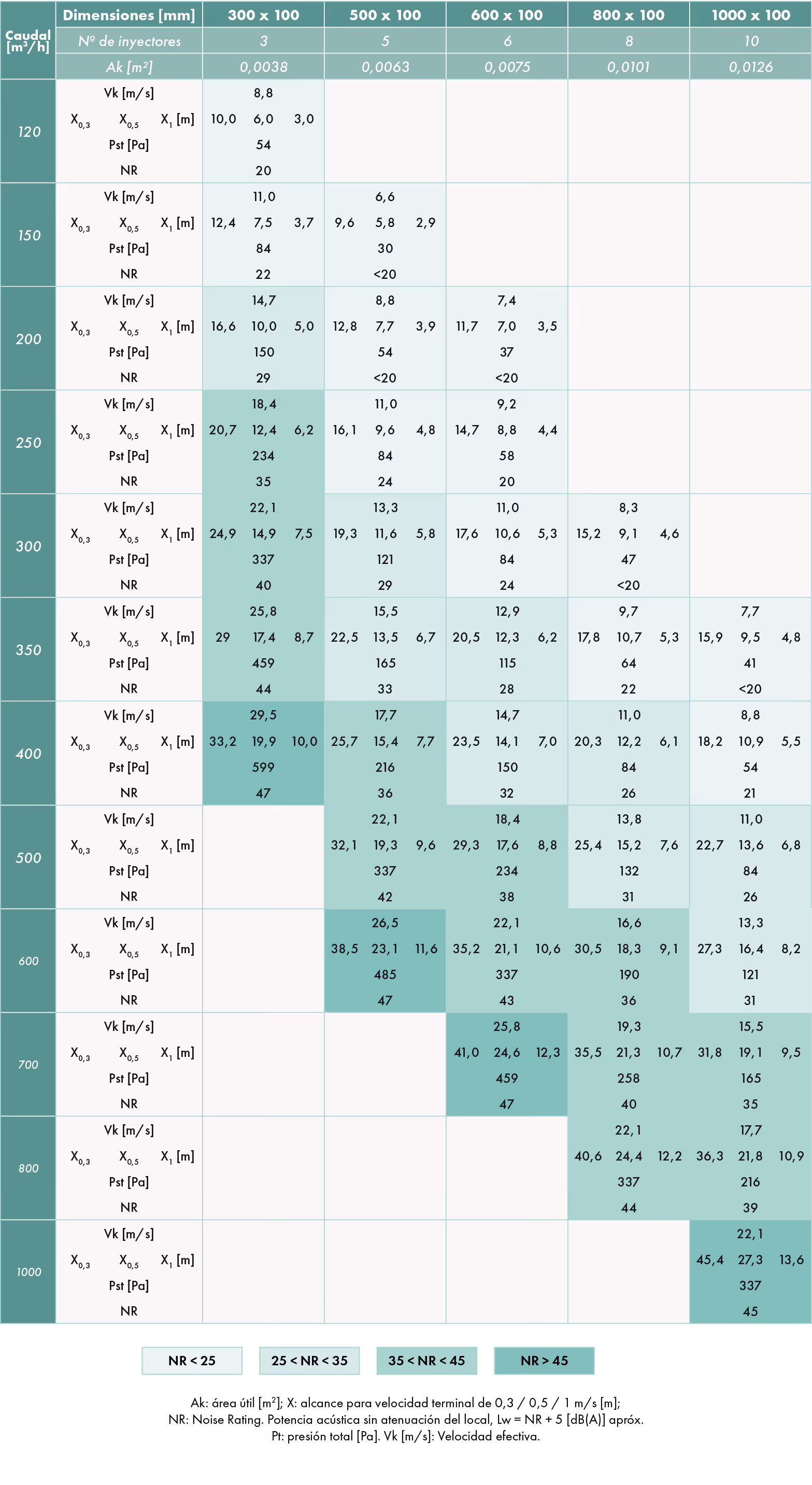

TABLA DE SELECCIÓN PARA DIFUSOR ELFÉA® CON 1 FILA DE BOQUILLAS
- Selección rápida
- Condiciones isotérmicas.
- Fórmulas de corrección:
X total = X tabla de selección x FX
Total Lw = Tabla de selección Lw + FL
Valores de corrección para varias filas:
INSTALACIÓN
ACCESORIOS
CFU 05
Contramarco de acero galvanizado.

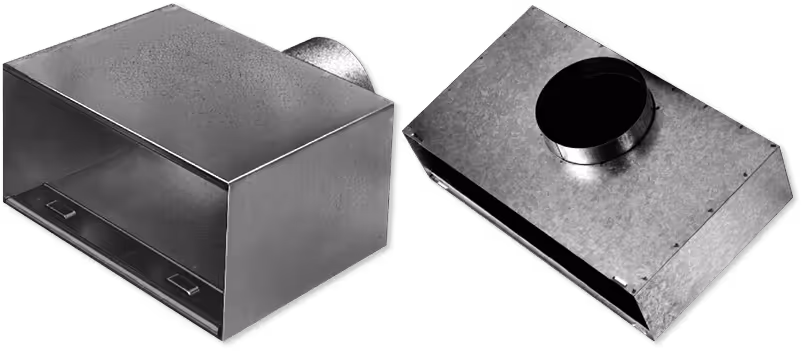

PFU 20-21
Plenum con conexión axial / lateral en chapa de acero galvanizado.

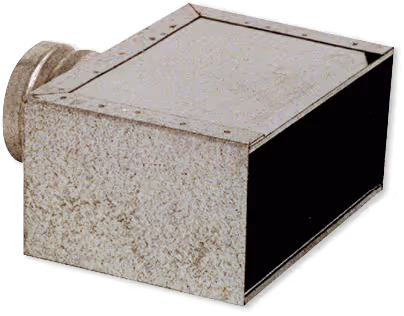

PFU Air Proof
Plenum con estanqueidad clase C.
