DTF
difusores de teto circulares (-C) ou quadrados (-Q) de alta indução, com defletores fixos direitos
This is some text inside of a div block.
Vantagens
Estética cuidada e integração arquitetónica.
Alta indução.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 5 dimensões disponíveis para DTF-C e DTF-Q (tarifas).
- Dimensões limite de fabrico: Ø 300 mm / Ø 625 mm para DTF-C; 300 x 300 mm / 625 x 625 mm para DTF-Q.
- Caudais indicativos de 125 até 800 m³/h (tabela de seleção).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Locais de pé direito médio.
- Aplicação arquitetónica em painel de teto falso.
CONSTRUÇÃO / COMPOSIÇÃO
- Defletor e placa em aço galvanizado.
- Acabamento disponível: pintado a branco RAL 9010.
OPÇÕES
- Com pleno não isolado ou isolado.
- Com pleno polistireno, para difusor de placa quadrada 600 x 600 mm.
- Versão especial em aço inox AISI 304 ou inox AISI 316.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

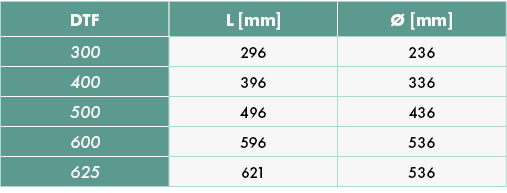

ATRAVANCAMENTOS
Difusor quadrado sem pleno (placa única)
Difusor circular, sem pleno (placa única)
SELEÇÃO

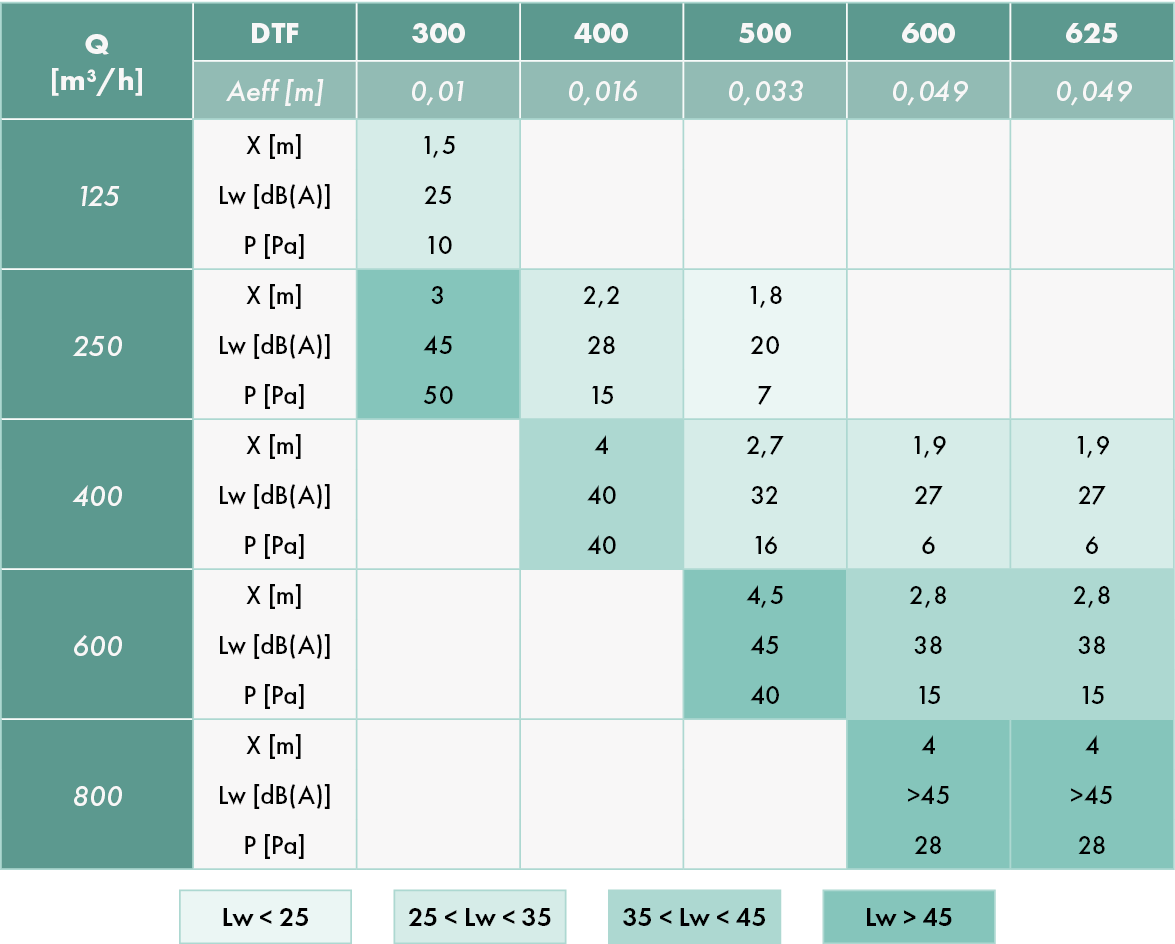

TABELA DE SELEÇÃO PARA DTF
Lw: potência acústica sem atenuação do local [dB(A)];
P: perda de carga [Pa].
Ensaio em condições isotérmicas.
INSTALAÇÃO
ACESSÓRIOS
PFU 48
Pleno em chapa de aço galvanizado, ligação axial (modelos -C).
Com ou sem isolamento.
Com ou sem registo.
Com ou sem rede de equilíbrio e de regulação do caudal.
Consulte-nos para mais informações.
PFU 58
Pleno em chapa de aço galvanizado, ligação lateral (modelos -Q):
Com ou sem isolamento.
Com ou sem registo.
Com ou sem rede de equilíbrio e de regulação do caudal.
Pyramid'Air®
Pleno em polistireno para difusores quadrados em placa de 600 x 600 mm (para DTF-Q).
Com ou sem registo.
Com ou sem rede de equilíbrio e de regulação do caudal.
