DTF

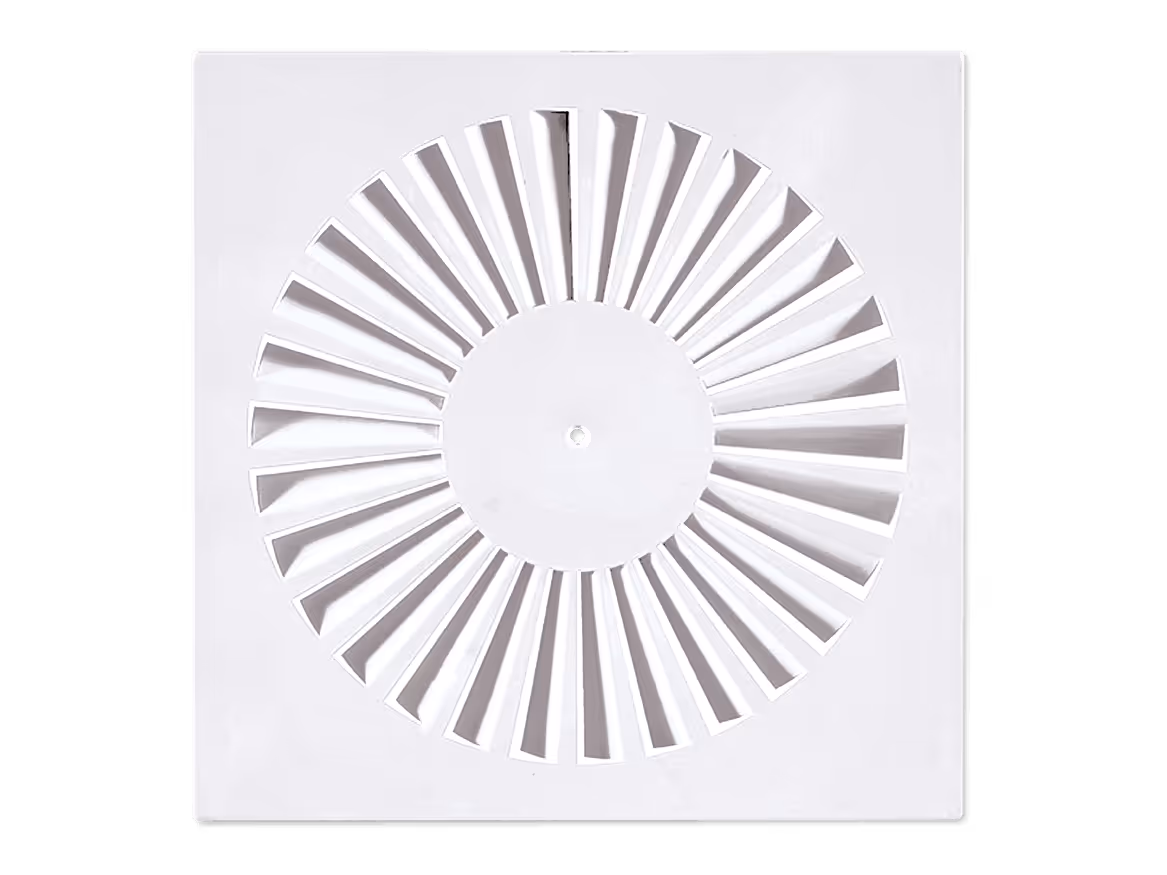

Difusores de techo circulares (-C) o cuadrados (-Q) de alta inducción con deflectores rectos fijos
Este es un texto dentro de un bloque div.
Ventajas
Estética e integración arquitectónica cuidadosas.
Inducción alta.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 5 tamaños disponibles para DTF-C y DTF-Q (tarifas).
- Dimensiones límite de producción: Ø 300 mm/Ø 625 mm para DTF-C; 300 x 300 mm/625 x 625 mm para DTF-Q.
- Caudales indicativos de 125 a 800 m³/h (tabla de selección).
DESIGNACIÓN
APLICACIÓN/USO
- Lugares medianos para el pie derecho.
- Aplicación arquitectónica en panel de falso techo.
CONSTRUCCIÓN/COMPOSICIÓN
- Deflector y placa en acero galvanizado.
- Acabado disponible: pintado blanco RAL 9010.
OPCIONES
- Con cámara sin aislamiento o aislada.
- Con poliestireno completo, para difusor de placa cuadrada de 600 x 600 mm.
- Versión especial en acero inoxidable AISI 304 o acero inoxidable AISI 316.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
ENCRUCIJADA
Difusor cuadrado sin cámara (placa única)
Difusor circular, sin cámara (placa única)
SELECCIÓN

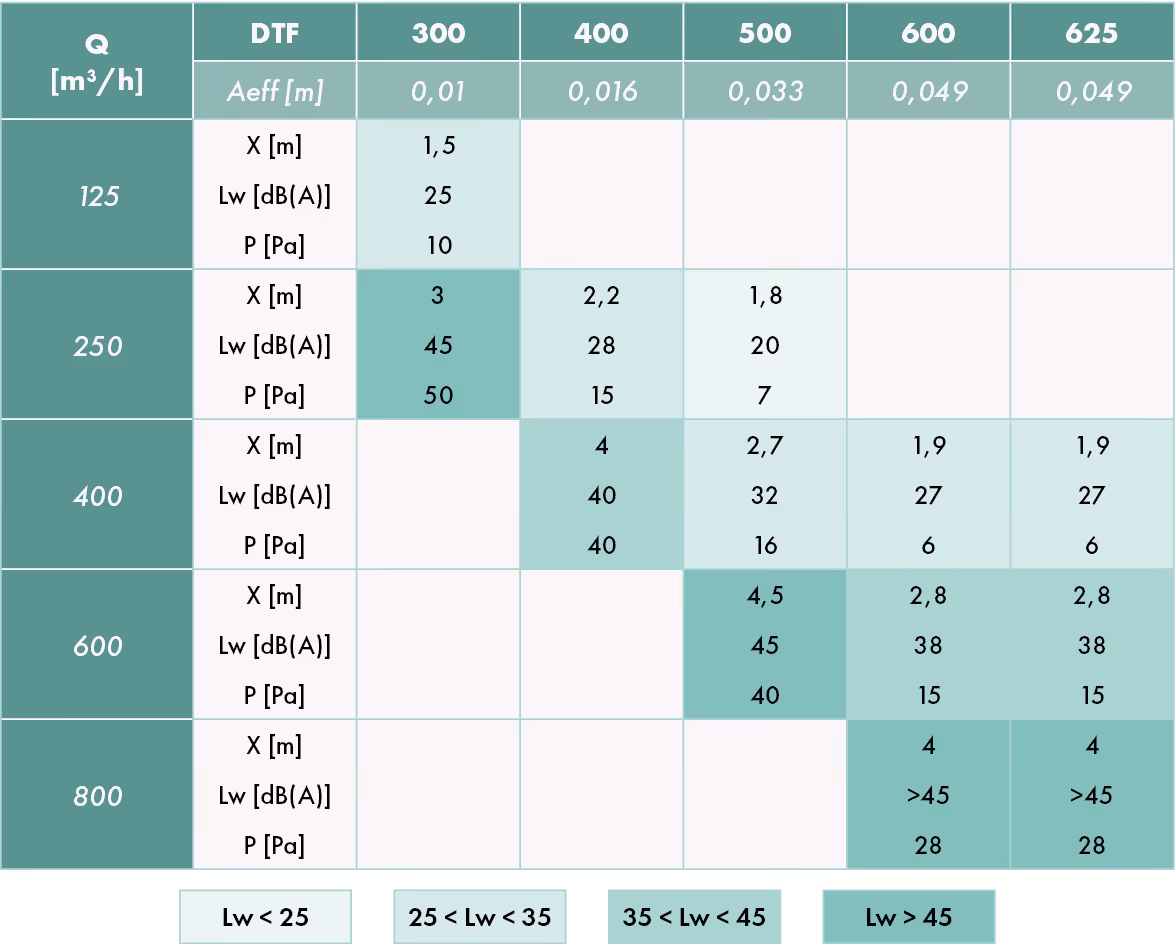

TABLA DE SELECCIÓN PARA DTF
Lw: potencia acústica sin atenuación ambiente [dB (A)];
P: pérdida de carga [Pa].
Ensayo en condiciones isotérmicas.
INSTALACIÓN
ACCESORIOS
PFU 48
Chapa de acero galvanizado integral, conexión axial (modelos -C).
Con o sin aislamiento.
Con o sin registro.
Con o sin red de control de flujo y equilibrio.
Póngase en contacto con nosotros para obtener más información.
PFU 58
Pleno em chapa de aço galvanizado, ligação lateral (modelos -Q):
Com ou sem isolamento.
Com ou sem registo.
Com ou sem rede de equilíbrio e de regulação do caudal.
Pyramid'Air®
Cámara de poliestireno para difusores cuadrados en placa de 600 x 600 mm (para DTF-Q).
Con o sin registro.
Con o sin red de control de flujo y equilibrio.
