Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Estética cuidada.
Integração arquitetónica.
Difusor para painel de teto falso.
Fendas orientáveis.
Defletores orientáveis, tipo slot.
Alta indução.
Gama
- 6 dimensões disponíveis para DTE-C e 7 para DTE-Q (tarifas); uma mesma dimensão poderá apresentar diferentes números de fendas.
- Dimensões limite de fabrico: Ø 300 mm / Ø 800 mm para DTR-C; 200 x 200 mm / 800 x 800 mm para DTR-Q.
- Caudais indicativos de 50 até 3400 m³/h (tabela de seleção).

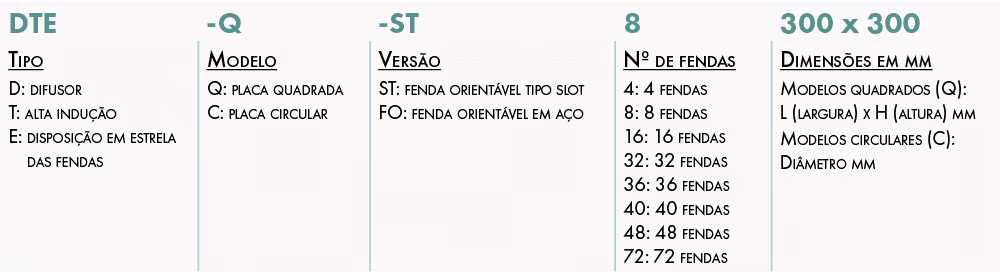

Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c6a6780bfc2a5ae5a6f8_DTE-designacao.png)
Aplicação / Utilização
- Aplicações arquitetónicas em teto falso.
- Locais com pé direito médio que necessitem de uma otimização dos níveis de conforto.
Construção / Composição
Placa:
- Em aço galvanizado, acabamento com pintura a branco RAL 9010.
Defletor:
- Em plástico preto RAL 9005 (ST) ou em aço preto RAL 9005 (FO).
Pleno:
- Em aço galvanizado, fixação por parafusos visíveis, registo incorporado na picagem e chapa perfurada para harmonização do fluxo (quando pleno aplicável).
Opções
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c6e54e1fe1b701dfa430_RAL.png)
- Outras cores RAL.
- Com pleno não isolado ou isolado.
- Com pleno polistireno, para difusor de placa quadrada 600 x 600 mm ou de 625 x 625 mm.
- Em placa retangular, modelo -R: consulte-nos para mais informações.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS

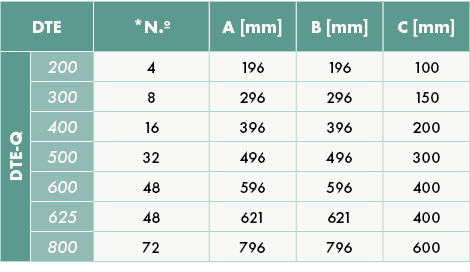

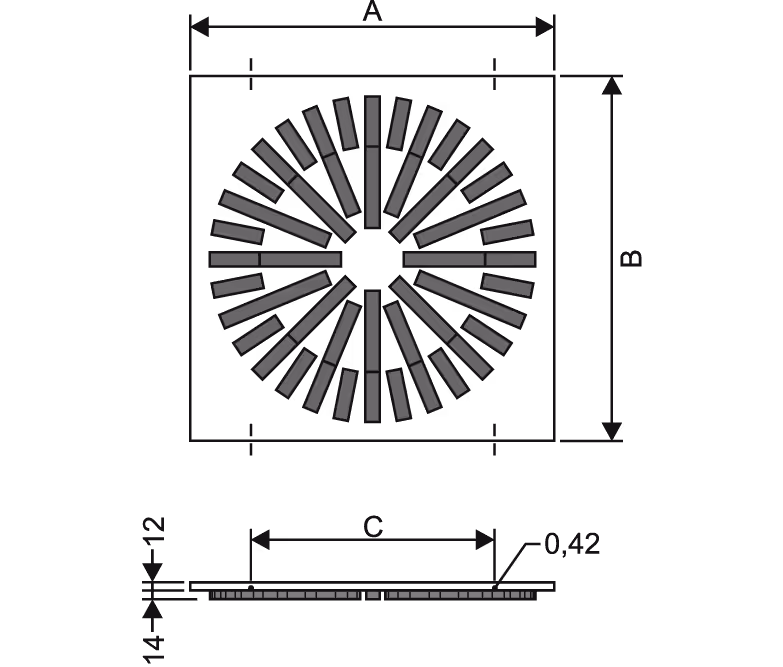

Difusor quadrado sem pleno (placa única)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c70a5f3f28b6a3444d5d_DTE-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c715dc4a9c392107544d_DTE-atravancamentos-2.png)

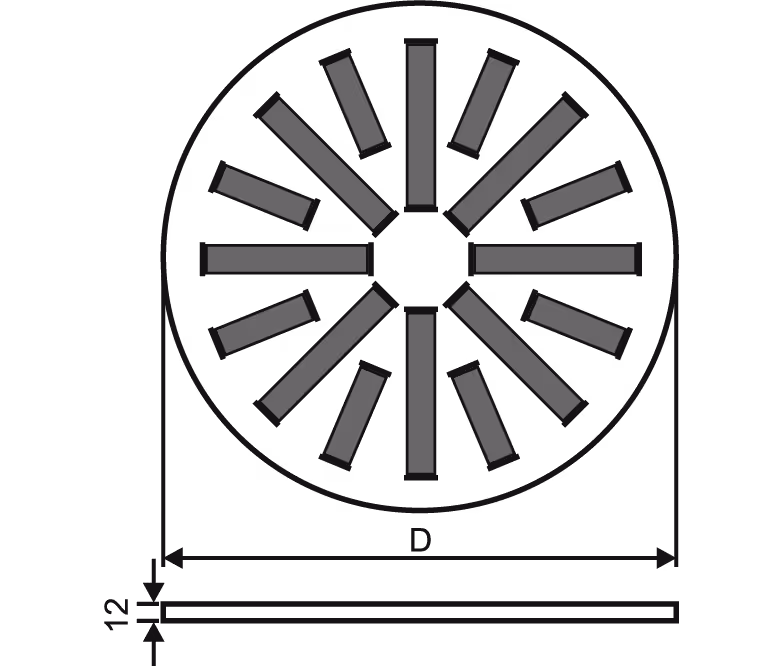

Difusor circular sem pleno (placa única)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c72f167b2c91cd29df86_DTE-atravancamentos-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c73665af7ad8d7f96fdb_DTE-atravancamentos-4.png)

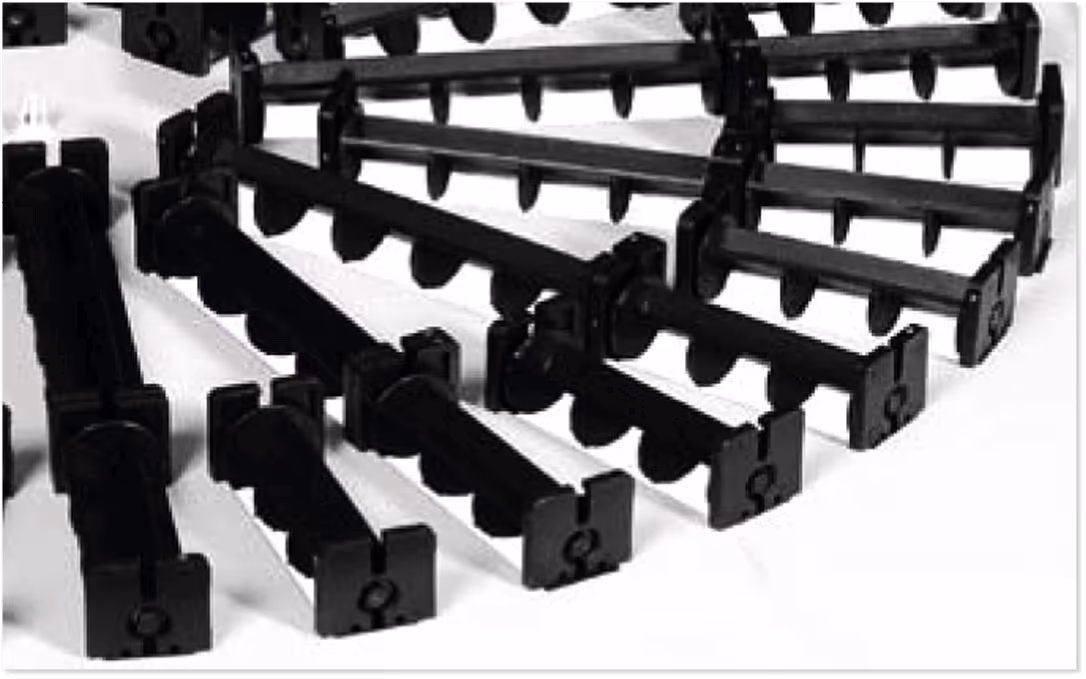

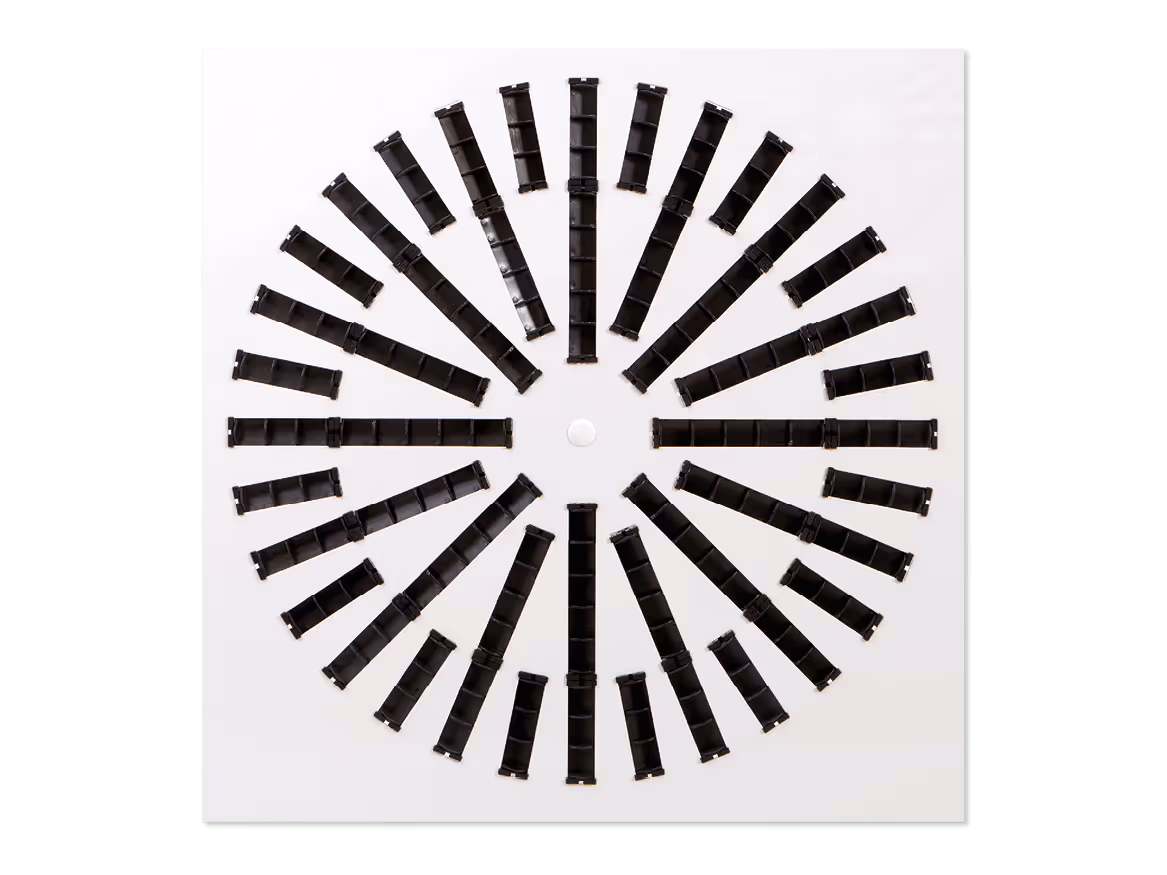

DEFLETOR TIPO SLOT (ST)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c756444a215b277640f4_DTE-defletores-1.png)

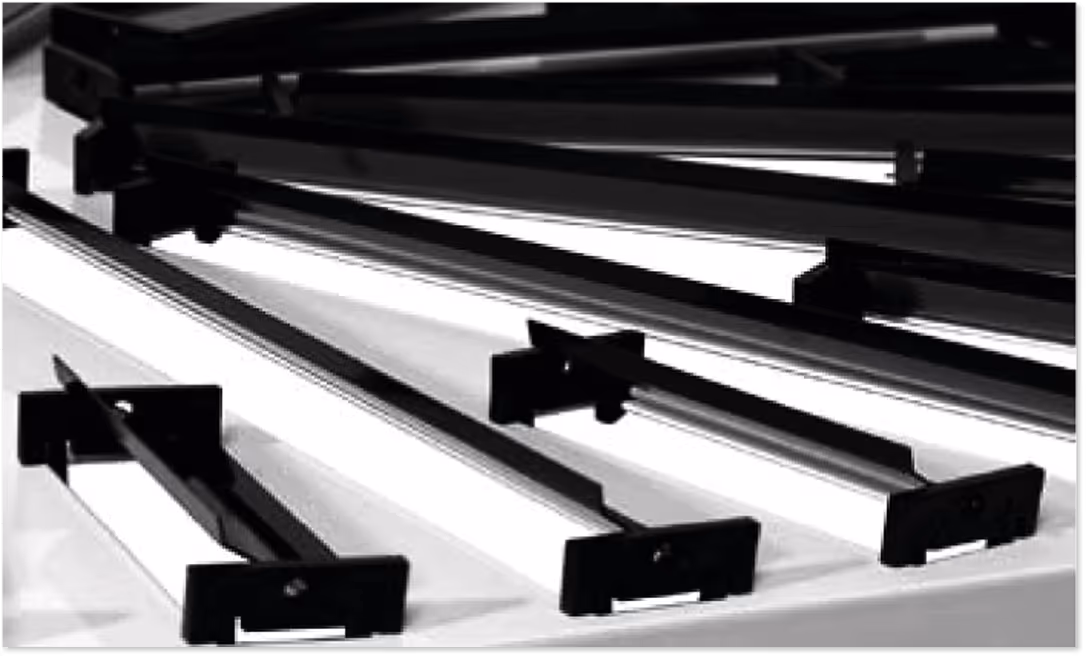

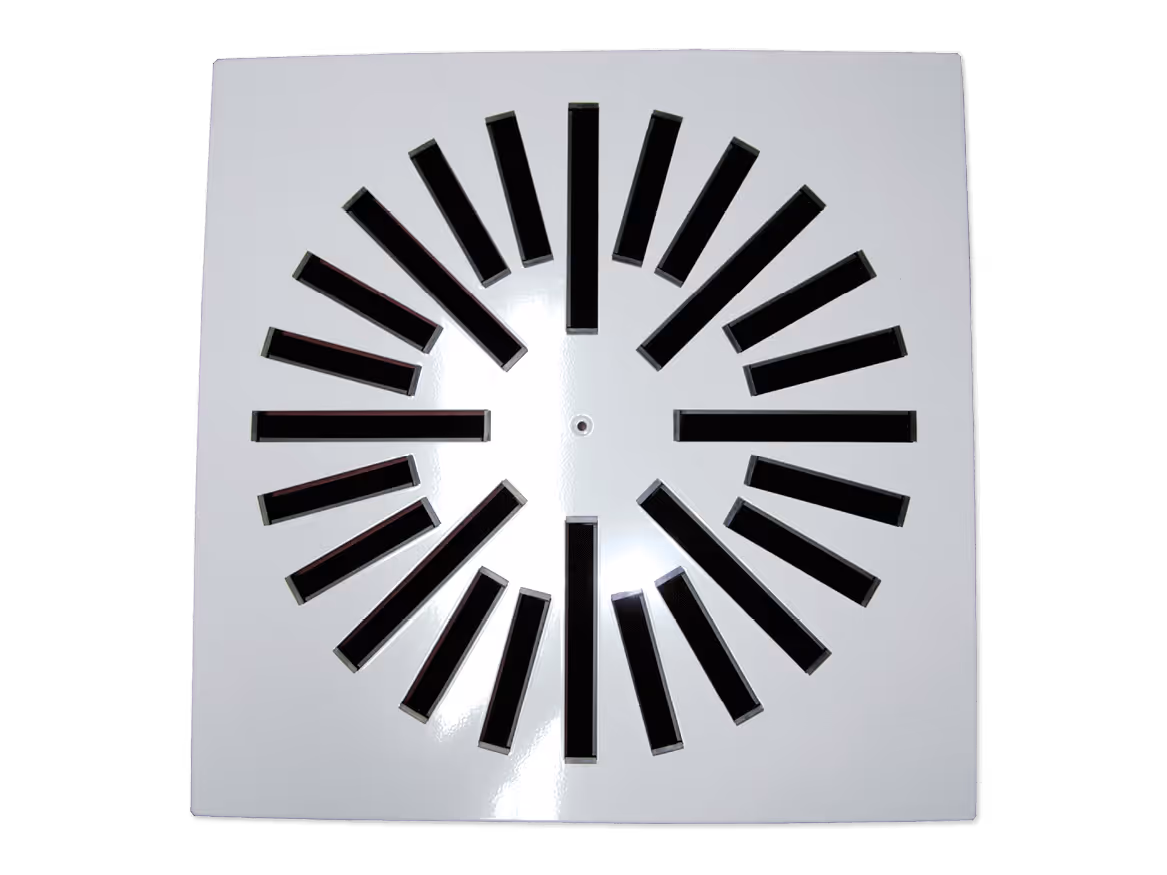

DEFLETOR EM AÇO (FO)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c77248c78027418f3ca6_DTE-defletores-2.png)
MONTAGEM DO DIFUSOR NO PLENO
- O difusor pode ser montado diretamente no pleno, conforme ilustrado nas imagens seguintes:
Montagem do pleno em chapa - difusor 595 x 595 mm:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c7b6488ebf145da2b5ea_DTE-montagem-1.png)
Montagem do difusor sem pleno:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c7c2dc4a9c4e5d0756f2_DTE-montagem-2.png)
Montagem do pleno em chapa - difusores de outros tamanhos:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c7d0628c62c37e31aa48_DTE-montagem-3.png)

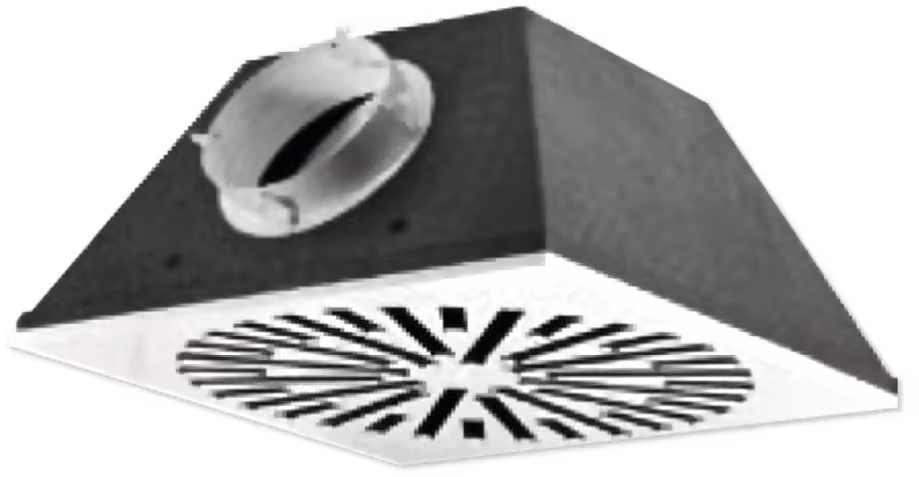

Montagem do pleno em polistireno:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c7dde80faa838b9c5c9d_DTE-montagem-4.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c7ec03b0df73740a6464_DTE-montagem-5.png)

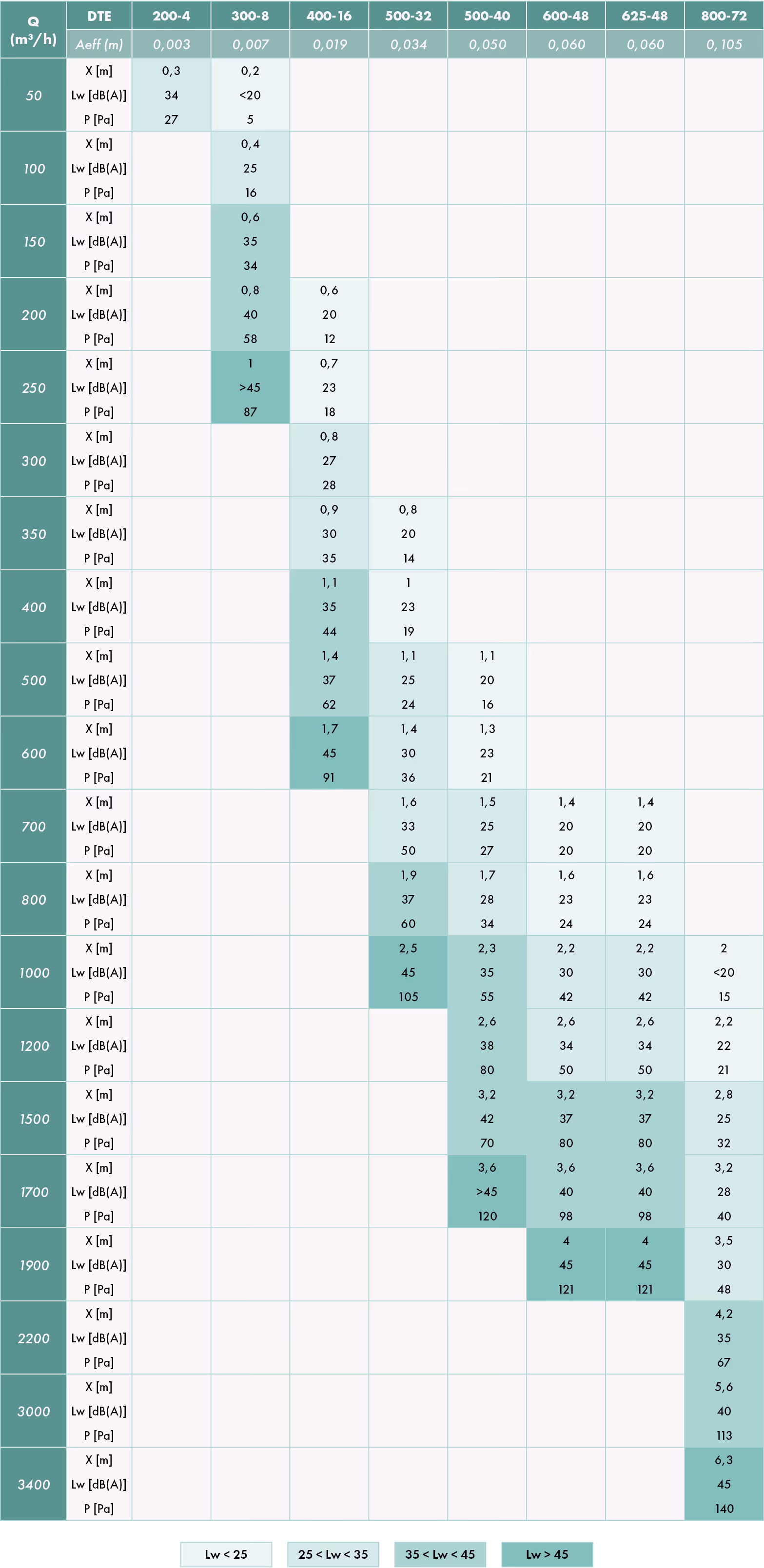

TABELA DE SELEÇÃO PARA DTE
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c78da0f2b50b0246e8bf_DTE-selecao.png)

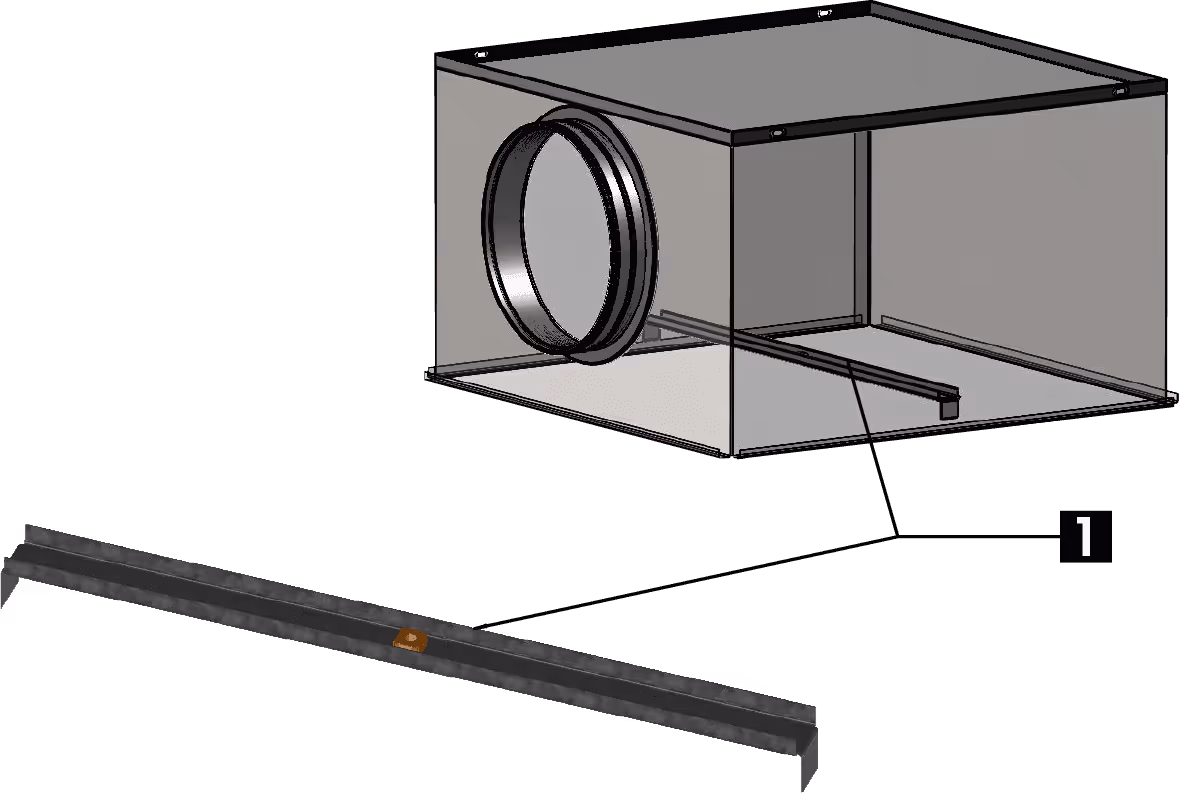

Pontes de montagem
Ligação central.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4c6bac166ab77f6da7965_Pontes-montagem-DTR-DTE.png)
PFU 58
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4c499451a6a70b34cf171_PFU-58-1.png)
Pleno em chapa de aço galvanizado, ligação lateral.
Para PFU 58 com picagem axial por favor consulte-nos.
Com ou sem isolamento.
Com ou sem registo.
Com ou sem rede de equilíbrio e de regulação do caudal.

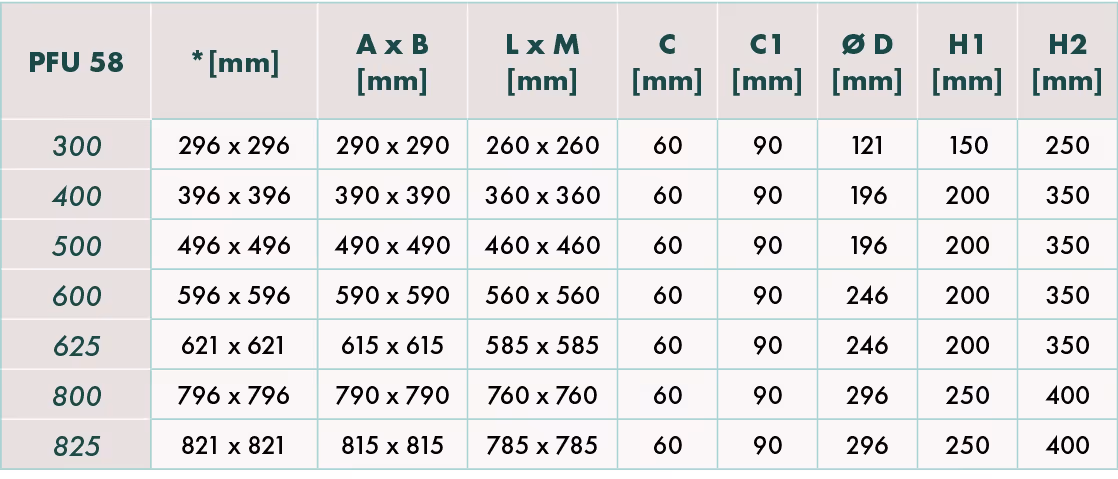

Atravancamentos para versão -Q
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4c4abdccfe6930d38570a_PFU-58-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eabad9e7e32d0a85779230_PFU-58-3.png)

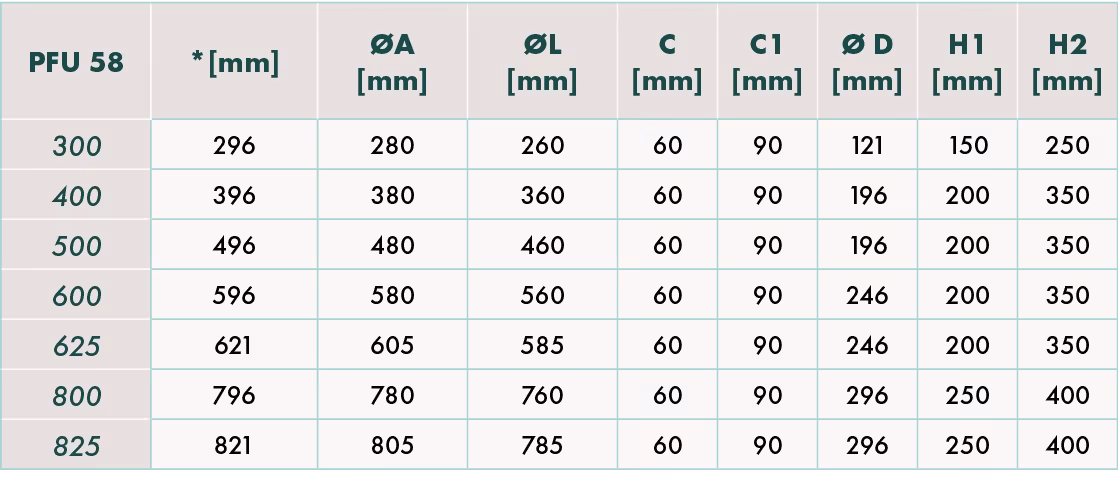

Atravancamentos para versão -C
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4c4b59822a4603773449e_PFU-58-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4c4d4df11e22d50066aef_PFU-58-4.png)
PPD 48
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f0248f17b8788fd518593_PPD-48.png)
Pleno em polistireno para difusores quadrados em placa de 600 x 600 mm.
Com ou sem registo.
Com ou sem rede de equilíbrio e de regulação do caudal.
