DTE
difusores de techo circulares (-C) o cuadrados (-Q) de alta inducción, disposición de ranuras en forma de estrella
Ventajas
Estética cuidada.
Integración arquitectónica.
Difusor para panel de falso techo.
Ranuras ajustables.
Deflectores ajustables, tipo ranura.
Inducción alta.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 6 tamaños disponibles para el DTE-C y 7 para el DTE-Q (tarifas); el mismo tamaño puede tener números de ranura diferentes.
- Dimensiones límite de producción: Ø 300 mm/Ø 800 mm para DTR-C; 200 x 200 mm/800 x 800 mm para DTR-Q.
- Caudales indicativos de 50 a 3400 m³/h (tabla de selección).

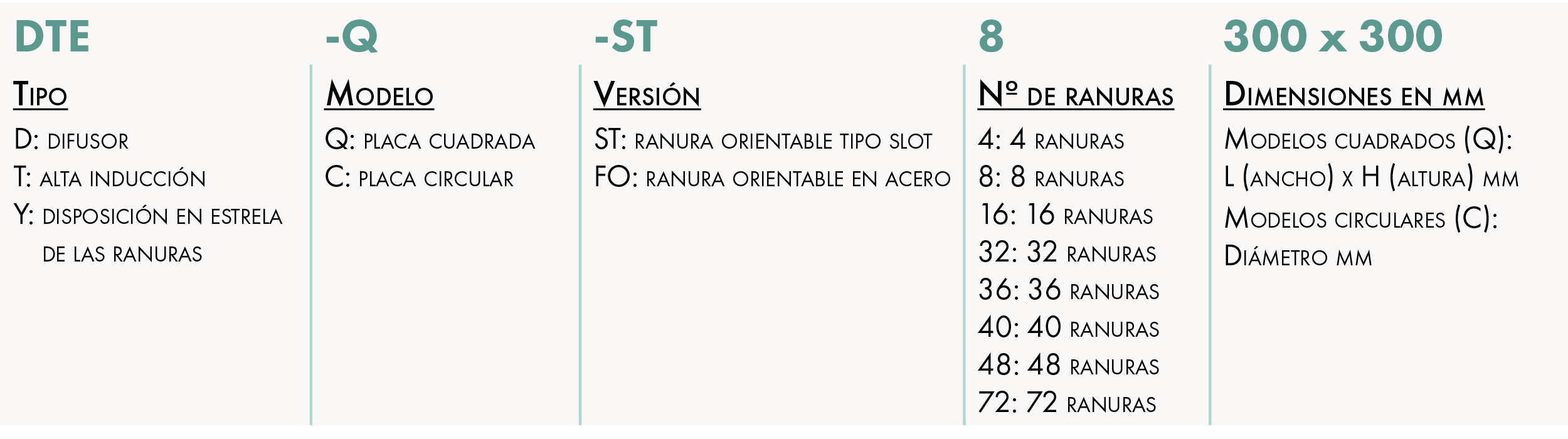

DESIGNACIÓN
APLICACIÓN/USO
- Aplicaciones arquitectónicas en falso techo.
- Lugares con pie derecho medio que necesitan una optimización de los niveles de confort.
CONSTRUCCIÓN/COMPOSICIÓN
Plato:
- De acero galvanizado, acabado con pintura blanca RAL 9010.
Deflector:
- En plástico negro RAL 9005 (ST) o acero negro RAL 9005 (FO).
Sesión plenaria:
- En acero galvanizado, fijación mediante tornillos visibles, registro incorporado en la inmersión y placa perforada para armonizar el flujo (cuando sea aplicable en su totalidad).
OPCIONES
- Otros colores RAL.
- Con cámara sin aislamiento o aislada.
- Con poliestireno completo, para difusor de placa cuadrada de 600 x 600 mm o 625 x 625 mm.
- Plato rectangular, modelo -R: póngase en contacto con nosotros para obtener más información.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
ENCRUCIJADA
Difusor cuadrado sin cámara (placa única)
Difusor circular sin cámara (placa única)
DEFLECTOR TIPO RANURA (ST)
DEFLECTOR DE ACERO (FO)
SELECCIÓN
TABLA DE SELECCIÓN PARA DTE
Aeff: área útil [m2];
X: alcance para velocidad terminal de 0,2 m/s [m];
Lw: potencia acústica sin atenuación del local [dB(A)];
P: pérdida de carga [Pa].Ensayo en condiciones isotérmicas.
INSTALACIÓN
INSTALACIÓN DEL DIFUSOR EN SU TOTALIDAD
- El difusor se puede montar directamente en la cámara, como se muestra en las siguientes imágenes:
Montaje de la cámara en chapa metálica - difusor 595 x 595 mm:
Montaje del difusor sin cámara:
Montaje de la cámara en chapa metálica: difusores de otros tamaños:
Montaje de la cámara de poliestireno:
ACCESORIOS
PPD 48
Panel de poliestireno para difusores cuadrados en placa de 600 x 600 mm.
Con o sin registro.
Con o sin red de control de flujo y equilibrio.
Puentes de montaje
Conexión central
PFU 58
Plenum de chapa de acero galvanizado, conexión lateral.
Para PFU 58 con toma axial, por favor, consúltenos.
Con o sin aislamiento.
Con o sin registro.
Con o sin rejilla de equilibrio y regulación de caudal.
Refuerzos para la versión -Q
Refuerzos para la versión -C
