Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Ventilador de acoplamento direto, com motor fora do fluxo do ar e com classificação F400-120, em conformidade com a norma EN 12101-3.
Suporta temperaturas de ar até 200º C em funcionamento normal.
Base com dreno de condensados integrado.
Instalação possível em diferentes posições.
Gama
Gama constituída por 16 modelos, divididos em 2 tipologias:
- MPC F4 T: possibilidade de instalação no exterior (quando aplicados os acessórios específicos); ventilador com fluxo de ar a 90º, entre admissão e exaustão.

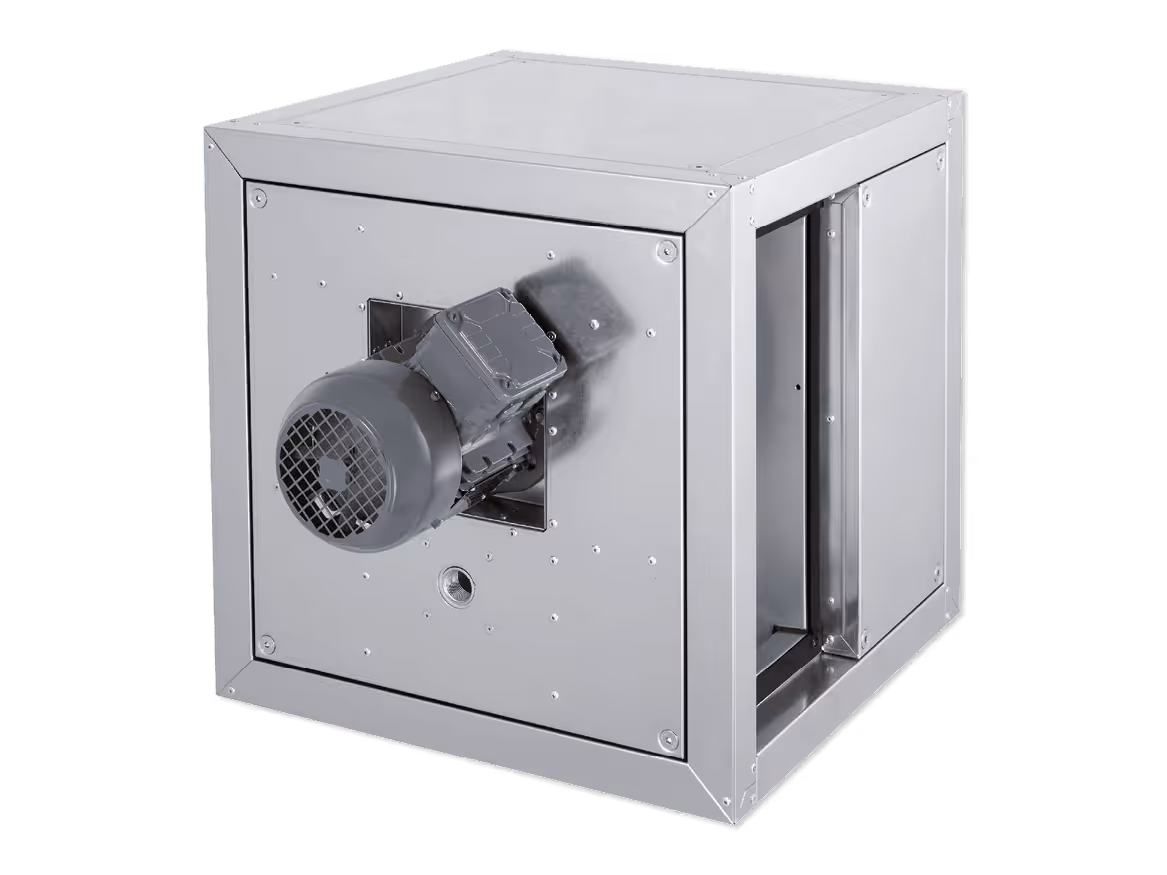

- MPC F4 TI: instalação exclusiva no interior; ventilador com fluxo de ar linear.
Caudal máximo:
- MPC F4 T: até 17000 m³/h.
- MPC F4 TI: até 11500 m³/h.
Designação
Aplicação / Utilização
- Extração de fumos, vapores e poluentes até temperaturas de 200º C para o ar transportado e até 60º C para o ambiente.
- Certificação F400-120 permite a utilização destes ventiladores em situações de desenfumagem.
Construção / Composição
Envolvente:
- Chapa em aço galvanizado.
- Isolamento de 25 mm para o Modelo MPC F4 T e de 30 mm para o Modelo MPC F4 TI em conformidade à DIN EN 13501-1.
- Superfície interior da caixa do ventilador é completamente lisa.
- Tabuleiro e dreno para condensados integrados na base da caixa do ventilador.
- Nos modelos MPC F4 T, os painéis laterais são intermutáveis permitindo que a descarga a 90º seja feita pela esquerda, direita ou por cima da caixa de ventilação.
Turbina:
- Turbina com pás a reação.
- Montada diretamente no eixo do motor.
Motorização:
- Motor protegido, fora do fluxo de ar.
- Velocidade controlável através de variador de velocidade (acessório).
- Rolamentos selados, isentos de manutenção e de lubrificação.
- Proteção contra sobreaquecimento.
- Motorização trifásica.
Opções
Acondicionamento
- Vendido à unidade.

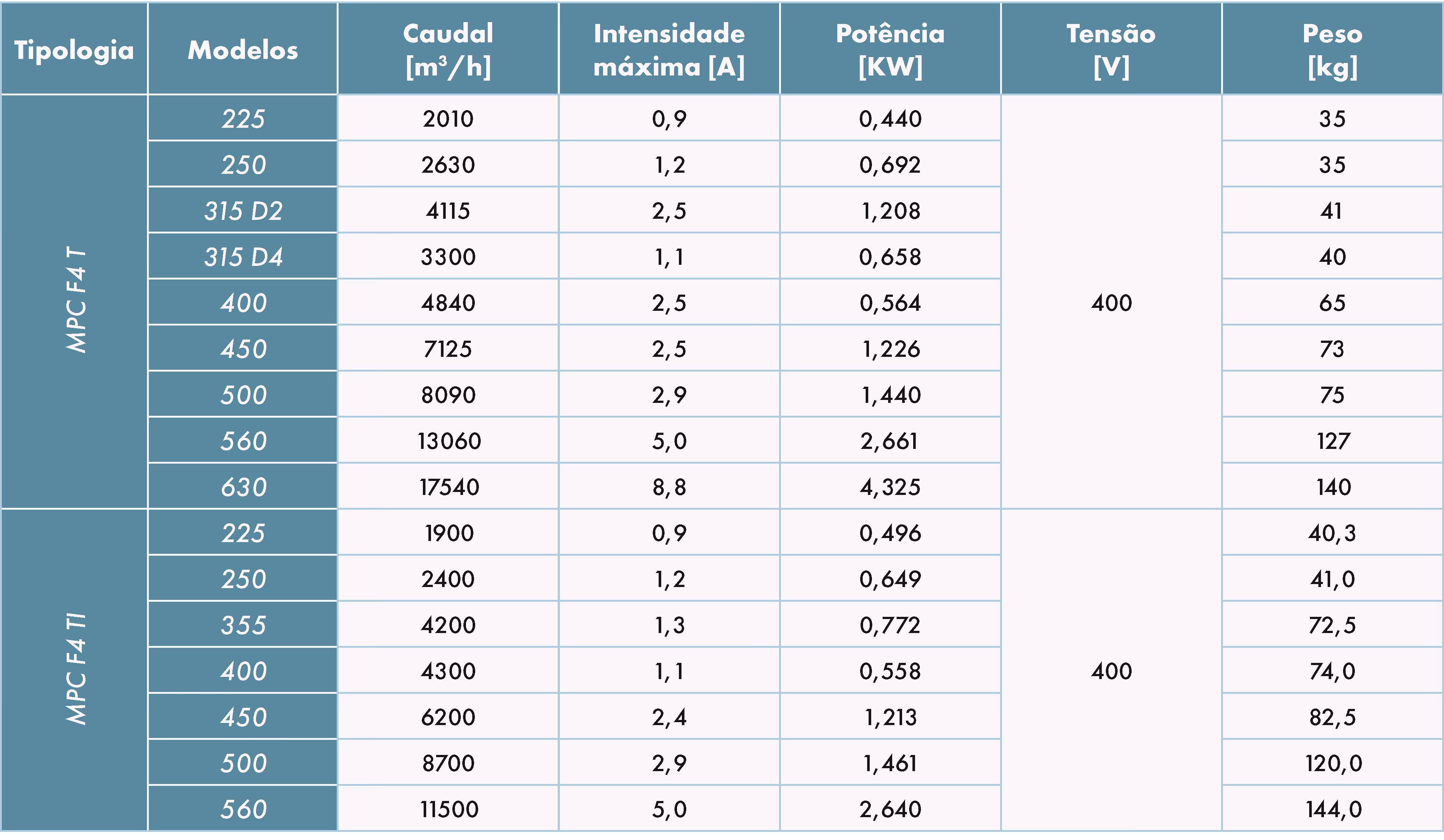

CARACTERÍSTICAS TÉCNICAS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384da94a4c798e32294b10b_05-DolBoxF400-caracteristicas-tecnicas.png)
ATRAVANCAMENTOS E PESOS

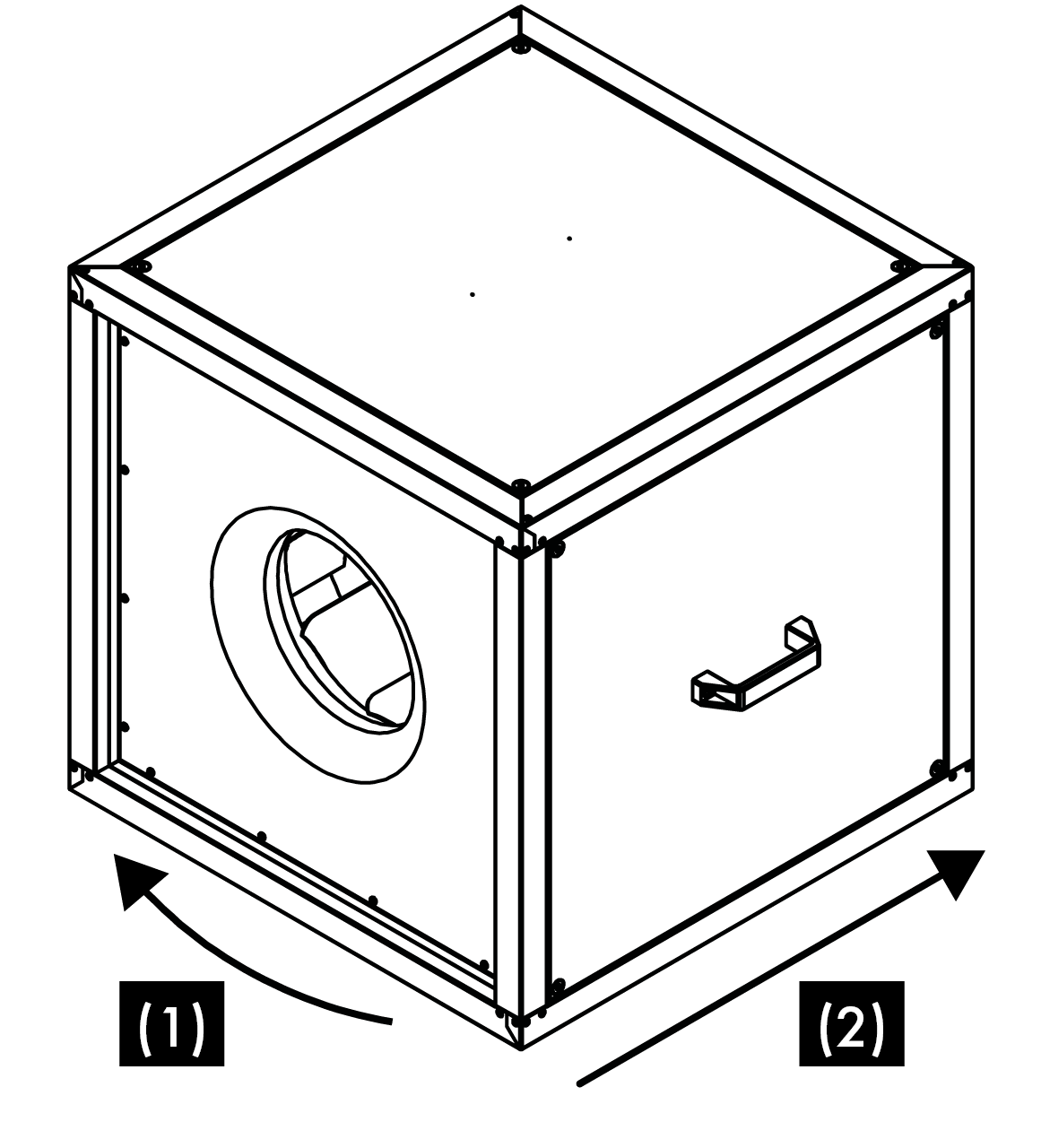

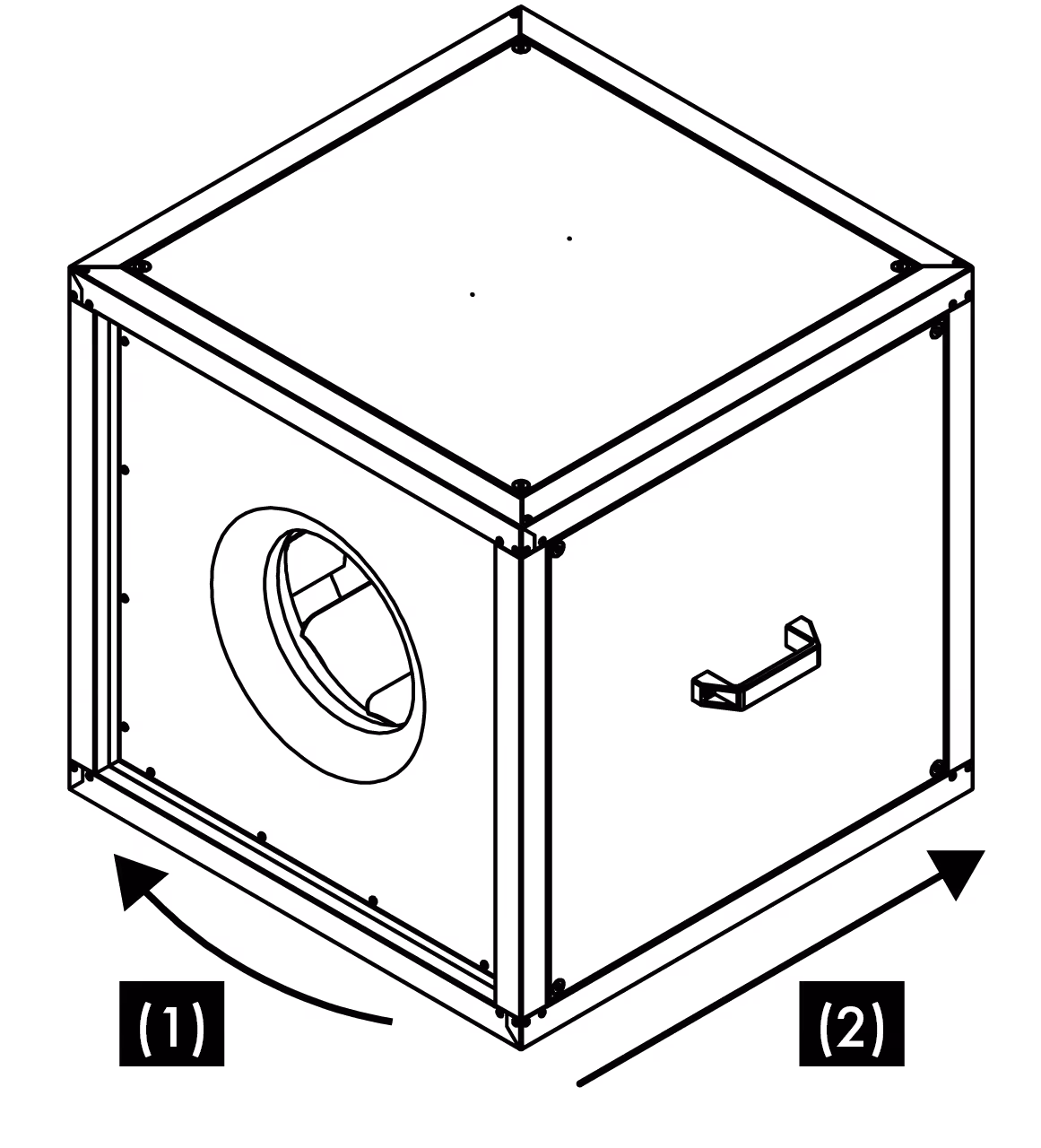

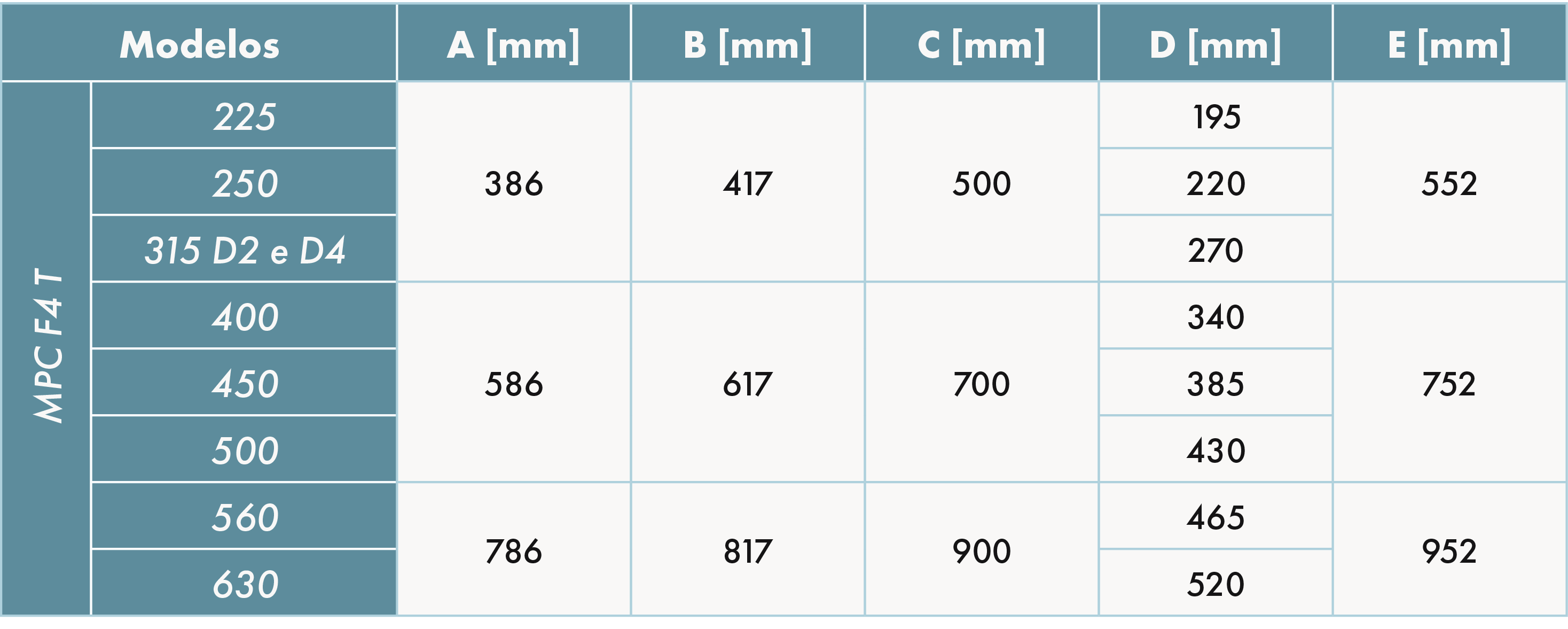

DolBox F400 MPC F4 T
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afa95fb8b81b610cb08461_05-DolBoxF400-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afa97703933b11f875d07b_05-DolBoxF400-atravancamentos-pesos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afa986b7c1b26015f2da63_05-DolBoxF400-atravancamentos-pesos-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/627a64fc26f4b06123c6cdb8_05-DolBoxF400-atravancamentos-pesos-4.png)

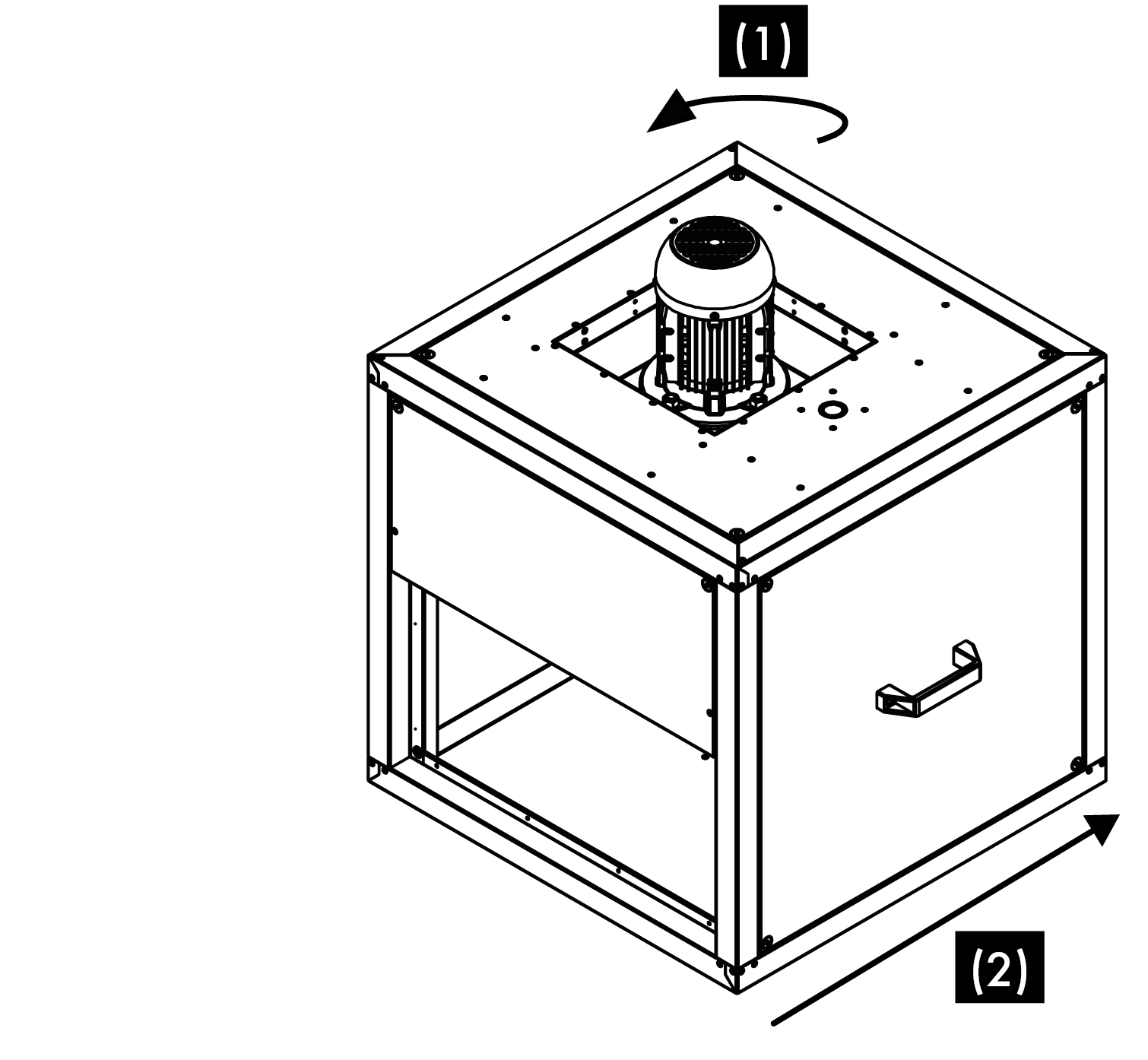

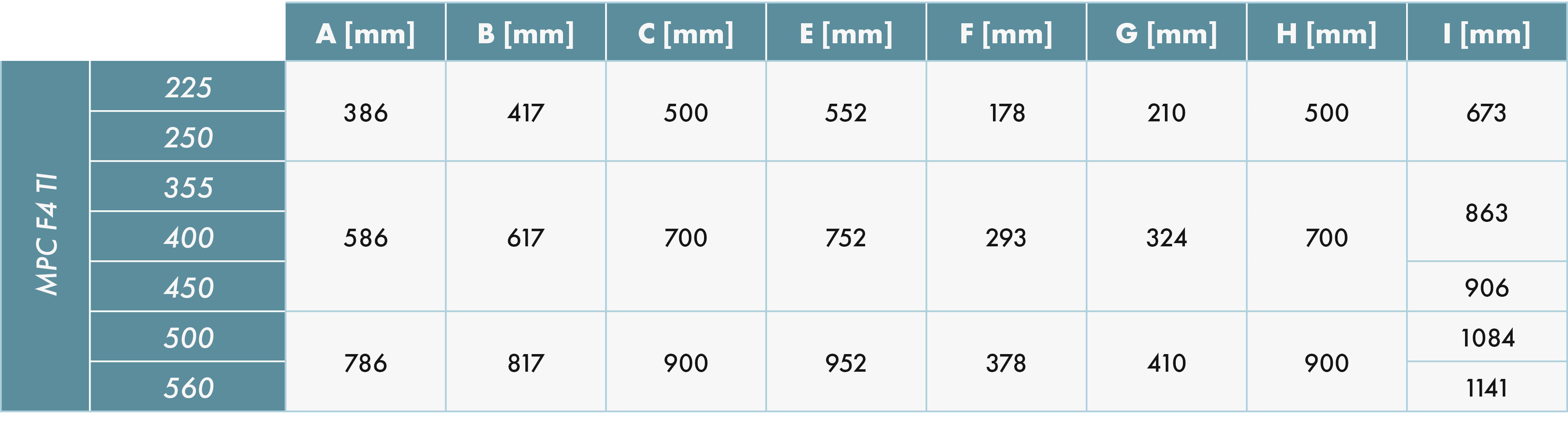

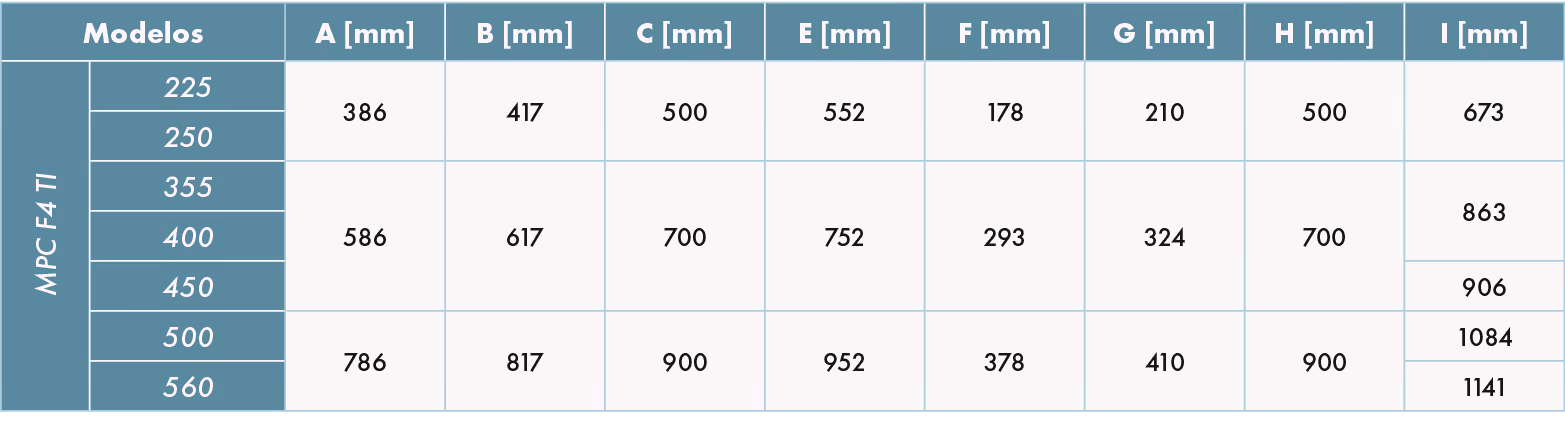

DolBox F400 MPC F4 TI
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afa9dea54aad2920e421fc_05-DolBoxF400-atravancamentos-pesos-5.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afa9ed93c48bd94f02bccc_05-DolBoxF400-atravancamentos-pesos-6.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afa9f2d7dd9abf1f17203e_05-DolBoxF400-atravancamentos-pesos-7.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afa9f8115004561fcb834c_05-DolBoxF400-atravancamentos-pesos-8.png)
CURVAS DE SELEÇÃO
Modelo 225 (MPC F4 T)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384dae048c5c4851d0e8b80_05-DolBoxF400-curva-1.png)
Modelo 250 (MPC F4 T)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384db0eae5bdaf372360bd9_05-DolBoxF400-curva-2.png)
Modelo 315 D2 (MPC F4 T)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384db4be2adb557d116bb72_05-DolBoxF400-curva-3.png)
Modelo 315 D4 (MPC F4 T)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384db792ddca7479467ce7f_05-DolBoxF400-curva-3_a.png)
Modelo 400 (MPC F4 T)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384db9e759e4d10716f0284_05-DolBoxF400-curva-4.png)
Modelo 450 (MPC F4 T)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384dbbf970e2940551507fd_05-DolBoxF400-curva-5.png)
Modelo 500 (MPC F4 T)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384dbe02fb3c675115a42aa_05-DolBoxF400-curva-6.png)
Modelo 560 (MPC F4 T)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384dc08a4c7980c1794e246_05-DolBoxF400-curva-7.png)
Modelo 630 (MPC F4 T)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6384dc272abcc7910be5eb88_05-DolBoxF400-curva-8.png)
Modelo 225 (MPC F4 TI)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afaae08e9094588cc690ee_05-DolBoxF400-curva-9.png)
Modelo 250 (MPC F4 TI)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afaaecba0350bac0709a0f_05-DolBoxF400-curva-10.png)
Modelo 355 (MPC F4 TI)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afaaf9ba03505118709a2f_05-DolBoxF400-curva-11.png)
Modelo 400 (MPC F4 TI)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afab03ef519a652c51f463_05-DolBoxF400-curva-12.png)
Modelo 450 (MPC F4 TI)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afab0eef37489c869ddb6e_05-DolBoxF400-curva-13.png)
Modelo 500 (MPC F4 TI)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afab2c4e1c44252430f035_05-DolBoxF400-curva-14.png)
Modelo 560 (MPC F4 TI)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61afab3d710f1651124699a9_05-DolBoxF400-curva-15.png)
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
