Dolbox F400

caja de eliminación de humos accionamiento directo caja de extracción para cocinas F400-120

Esto es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Esto es un texto dentro de un bloque div.

Dolbox F400

Ventajas

Ventilador de acoplamiento directo, con motor fuera del flujo de aire y clasificación F400-120, según EN 12101-3.
Soporta temperaturas del aire de hasta 200º C en funcionamiento normal.
Base con purgador de condensados integrado.
Posibilidad de instalación en diferentes posiciones.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Gama compuesta por 16 modelos, divididos en 2 tipologías:

MPC F4 T: posibilidad de instalación en el exterior (cuando se utilizan accesorios específicos); ventilador con flujo de aire de 90° entre la aspiración y exhaustación.
MPC F4 TI: instalación exclusiva en interiores; ventilador con flujo de aire lineal.

Caudal máximo:

MPC F4 T: hasta 17000 m³/h.
MPC F4 TI: hasta 11500 m³/h.

DENOMINACIÓN

APLICACIÓN / USO

Extracción de humos, vapores y contaminantes hasta temperaturas de 200º C para el aire transportado y hasta 60º C para el medio ambiente.
La certificación F400-120 permite utilización de estos ventiladores en situaciones de eliminación de humos.

CONSTRUCCIÓN / COMPOSICIÓN

Cubierta:

Chapa de acero galvanizado.
Aislamiento de 25 mm para el modelo MPC F4 T y de 30 mm para el modelo MPC F4 TI conforme a la norma DIN EN 13501-1.
La superficie interior de la carcasa del ventilador es completamente lisa.
Bandeja de condensados y desagüe integrados en la base de la carcasa del ventilador.
En los modelos MPC F4 T, los paneles laterales son intercambiables, lo que permite realizar la descarga a 90º por la izquierda, la derecha o por encima de la caja de ventilación.

Turbina:

Turbina con palas de reacción.
Montado directamente en el eje del motor.

Motorización:

Motor protegido, fuera del flujo de aire.
Velocidad regulable mediante variador de velocidad (accesorio).
Rodamientos sellados, libres de mantenimiento y lubricados.
Protección contra el sobrecalentamiento.
Motorización trifásica.

OPCIONES

EMBALAJE

Vendido por unidad.

DIMENSIONES

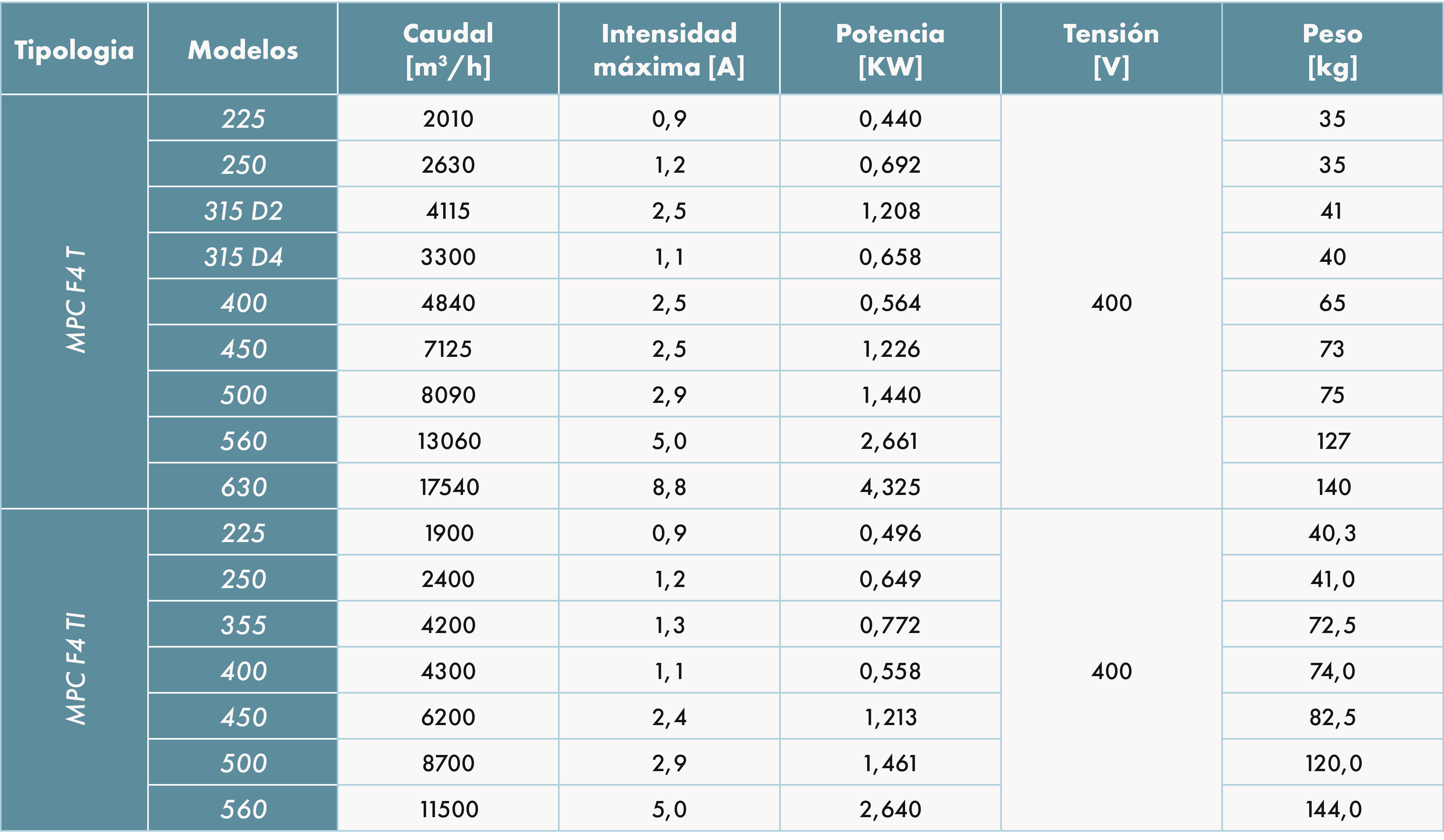

CARACTERÍSTICAS TÉCNICAS

DIMENSIONES Y PESOS

DolBox F400 MPC F4 T

‍

DolBox F400 MPC F4 TI

SELECCIÓN

CURVAS DE SELECCIÓN

Modelo 225 (MPC F4 T)

‍

Modelo 250 (MPC F4 T)

‍

Modelo 315 D2 (MPC F4 T)

‍

Modelo 315 D4 (MPC F4 T)

‍

Modelo 400 (MPC F4 T)

‍

Modelo 450 (MPC F4 T)

‍

Modelo 500 (MPC F4 T)

‍

Modelo 560 (MPC F4 T)

‍

Modelo 630 (MPC F4 T)

‍

Modelo 225 (MPC F4 TI)

‍

Modelo 250 (MPC F4 TI)

‍

Modelo 355 (MPC F4 TI)

‍

Modelo 400 (MPC F4 TI)

‍

Modelo 450 (MPC F4 TI)

‍

Modelo 500 (MPC F4 TI)

‍

Modelo 560 (MPC F4 TI)

‍

Las curvas de selección aquí presentadas son indicativas y podrán cambiar en función de la evolución de la gama France Air: por favor, consúltanos para más información.
