Informações Complementares
Vantagens
Diversidade de utilização: insuflação - retorno; instalação no teto - parede; picagem de alimentação circular - retangular.
Estanquidade validada a 700 Pa aproximadamente.
Capacidade de estanquidade ao nível da junta menor a 0,01% (teste Emery 3004).
Fácil fixação dos filtros, sem recurso a ferramentas.
Versão com registo integrado: regulável a partir da divisão.

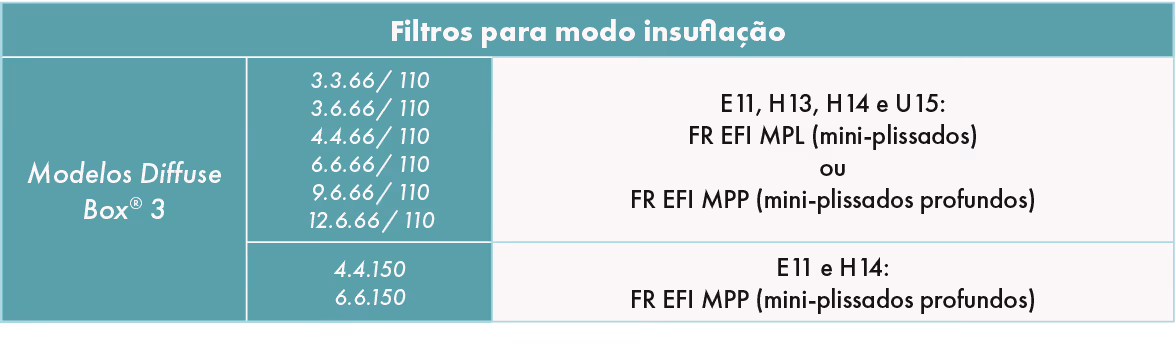

Gama
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05a632697058df434cb0f_diffuse-box-3-gama-tabela-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05a7b846e365666eb75f5_diffuse-box-3-gama-tabela-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05a8273b88fc063a55875_diffuse-box-3-gama-tabela-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05a8995d2a89460d8cf25_diffuse-box-3-gama-tabela-4.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05a8ffbdc1279d4a165c4_diffuse-box-3-gama-tabela-5.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05a95b24c16b9201547b1_diffuse-box-3-gama-tabela-6.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05aa1fe36bc43c2b04ac5_diffuse-box-3-gama-tabela-7.png)
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05bad52c0f90221d0d2f3_diffuse-box-3-designacao.png)
Aplicação / Utilização
- Filtragem terminal e difusão de fluxo não-unidirecional nas salas da classe ISO 7 a 8 (conforme a EN ISO 14644-1) em zonas em risco de contaminação nos estabelecimentos de saúde: salas de operação de alta indução, esterilização, laboratórios, entre outros.
- Retorno com grelha MCPF com 2 níveis de filtragem.
- Instalação no teto ou na parede.
Construção / Composição
- Caixa em chapa de aço 10/10º, pintado a branco RAL 9010.
- Na parte superior da caixa, as 6 abas com perfuração oblonga permitirão a sua fixação através de varão roscado com calhas tipo alphen, por exemplo. Estas abas excedem em 25,5 mm a dimensão da caixa e são dobráveis.
- Junta 15/10º de uma só peça com o centro oco para garantia de estanquidade.
- Fixação dos filtros através de clips automáticos.
- O dispositivo de fecho da versão Twin dispõe de 3 possibilidades de altura, o que permite instalar filtros com 66/68 e 110 mm de espessura.
- 2 conjuntos de tomas de pressão integradas (para tubo Ø int. 6 mm):
- 1 conjunto com ligação a montante e a jusante (tubo fornecido) para medição do nível de colmatação do filtro a partir da divisão. O sistema permite, também, a medição da concentração de aerossóis a montante do filtro.
- 1 conjunto fixado num dos lados do pleno para reenvio da pressão a montante e/ou a jusante fora da divisão, permitindo a medição à distância da colmatação do filtro. - Os difusores encontram-se localizados nos rebordos periféricos da caixa e são em aço branco, RAL 9010.
- Tipo de fixação: suspensão através do sistema Easyfix, por varão roscado com calhas tipo alphen ou aplicação do kit de painéis tipo sandwich.
Opções
- Pleno e difusores (excepto o 4D) em inox.
- Difusores basculantes desmontáveis por uma só pessoa, sem recurso a ferramentas.
- Pleno PLC com picagem equipada com registo de caudal circular regulável a partir da divisão.
Acondicionamento
- Vendido à unidade.
CLASSIFICAÇÃO EN
- Classificação EN ISO 14644-1.
ATRAVANCAMENTOS E PESOS
Pleno PDC: picagem superior circular
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05c4c846e363fc8eb7f4a_diffuse-box-3-atravancamentos-1.png)
Pleno PDR: picagem superior retangular
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cac555c176e4db795e6f7_diffuse-box-3-atravancamentos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cacaf9248f28a9c7819df_diffuse-box-3-atravancamentos-tabela-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cacb90616f1c79bc7914d_diffuse-box-3-atravancamentos-tabela-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618d0501ba6c6f9c520bd035_icone%20dica%20tecnica.png)
Para as picagens pelo lado superior as dimensões de atravancamento são iguais às dimensões da caixa + espaço de reserva x 2; no caso da Diffuse Box 3, é aconselhado manter um espaço de reserva de 20 mm de cada lado.
Pleno PLC: picagem lateral circular
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05c8b311654f6d19c2cfc_diffuse-box-3-atravancamentos-3.png)
Pleno PLR: picagem lateral retangular
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05c957d98118340c630a9_diffuse-box-3-atravancamentos-4.png)
Pleno PLC com registo
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05c9c395f5f7e51e51e3b_diffuse-box-3-atravancamentos-5.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cacfe3ce91410e9fe0a68_diffuse-box-3-atravancamentos-tabela-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cad2257f6093518b8f2b0_diffuse-box-3-atravancamentos-tabela-4.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618d0501ba6c6f9c520bd035_icone%20dica%20tecnica.png)
Para as picagens pelo lado superior as dimensões de atravancamento são iguais às dimensões da caixa + espessura da picagem + espaço de reserva x 2; no caso da Diffuse Box 3, é aconselhado manter um espaço de reserva de 20 mm de cada lado.

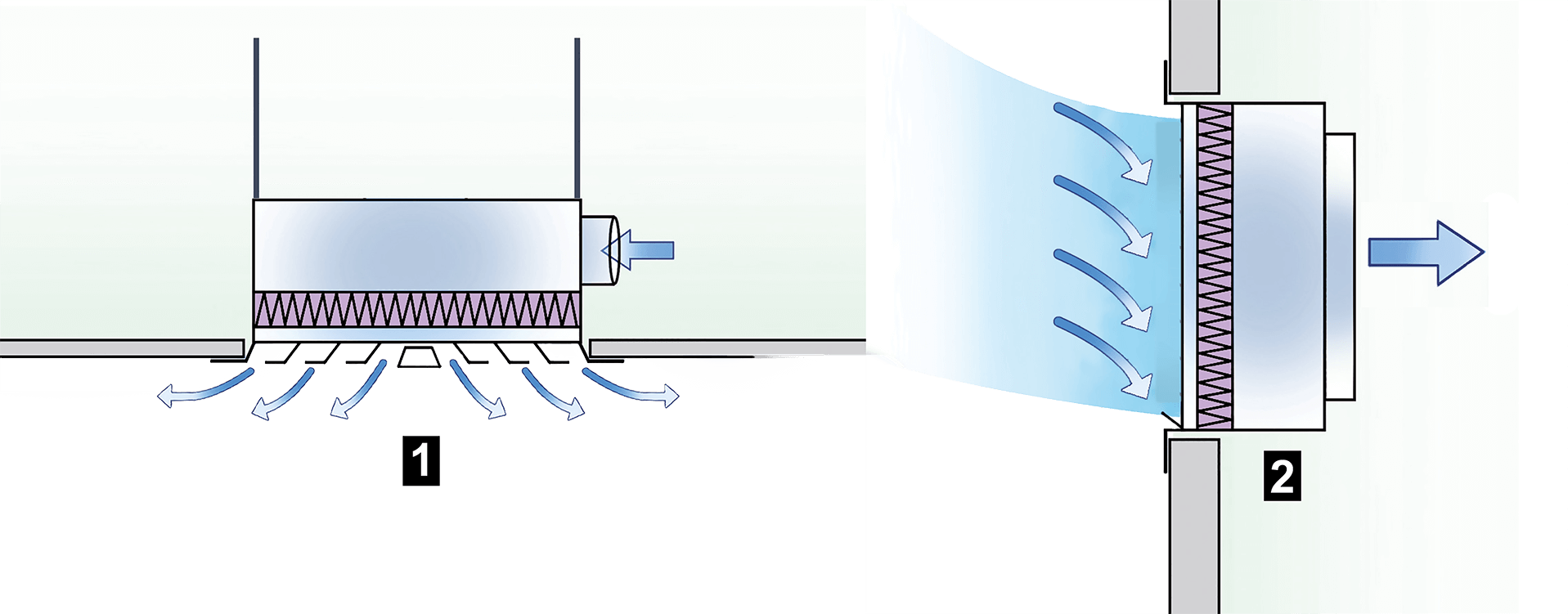

INSTALAÇÃO
- A estanquidade da Diffuse Box® 3 foi testada em laboratório. O pleno não poderá nunca ser furado em obra.
- No caso de uma instalação em retorno / insuflação livre (picagem sem conduta) aconselham-se a solução Clean Box® 3, uma caixa desenvolvida para este tipo de aplicação (laboratórios e salas limpas).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05d39846e362e73eb836a_diffuse-box-3-montagem-ligacao.png)
SELEÇÃO DIFFUSE BOX® 3
Insuflação com filtro E11 ou H14:
- Os valores aqui apresentados têm em conta os limites de utilização dos filtros (caudal nominal de utilização) e do conjunto pleno e difusor (NR inferior a 40).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cad899248f2bf2078512d_diffuse-box-3-tabela-1-selecao.png)

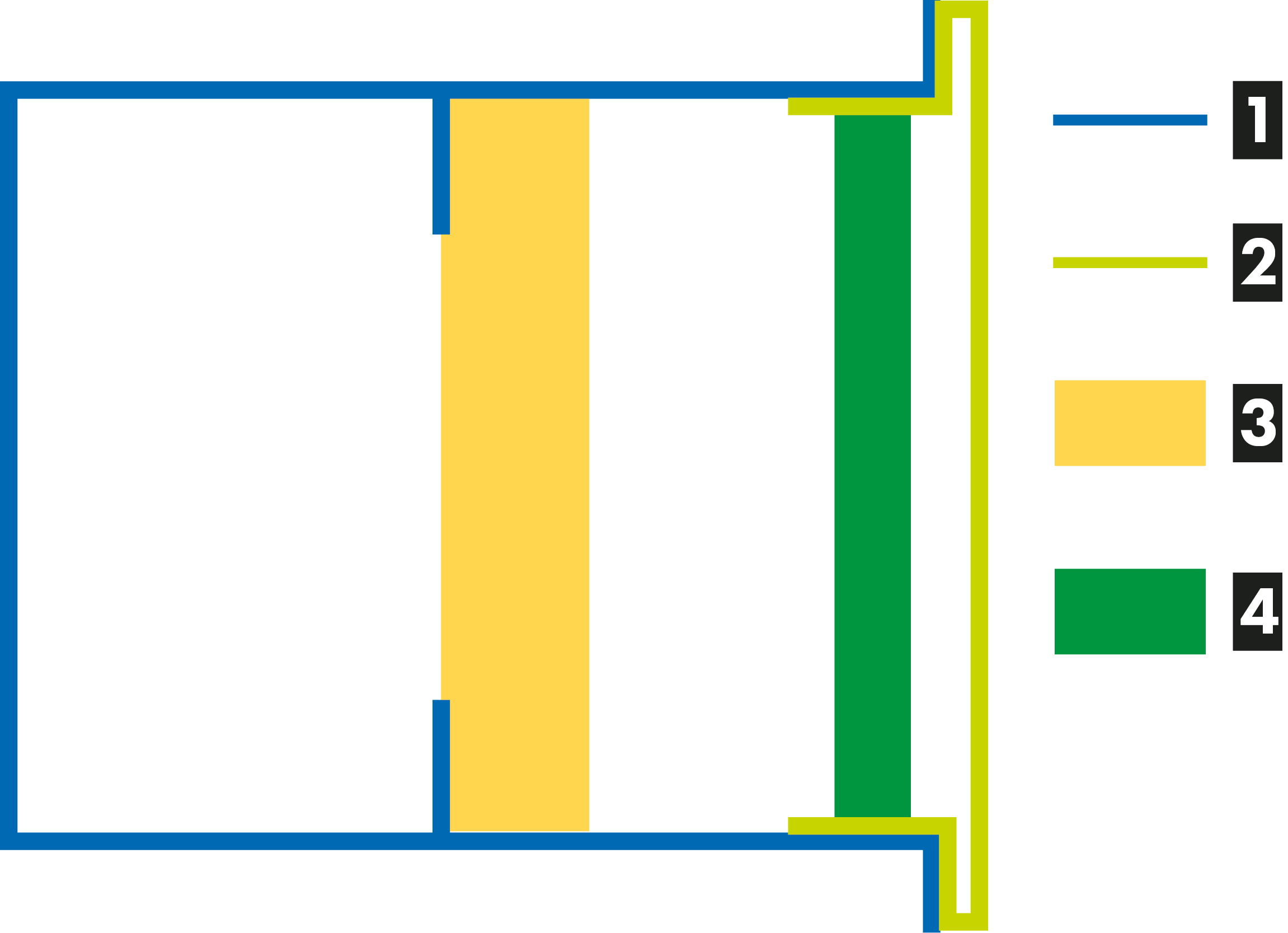

Seleção do Diffuse Box® 3 com grelha MCPF:
- 1° nível: filtro gravimétrico 75% (G4), ePM10 65% (M6) ou ePM1 60% (F7) (a instalar na grelha MCPF).
- 2º nível: E11 (a instalar na caixa).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05d2839373602d5b5ad39_diffuse-box-3-esquema-selecao.png)

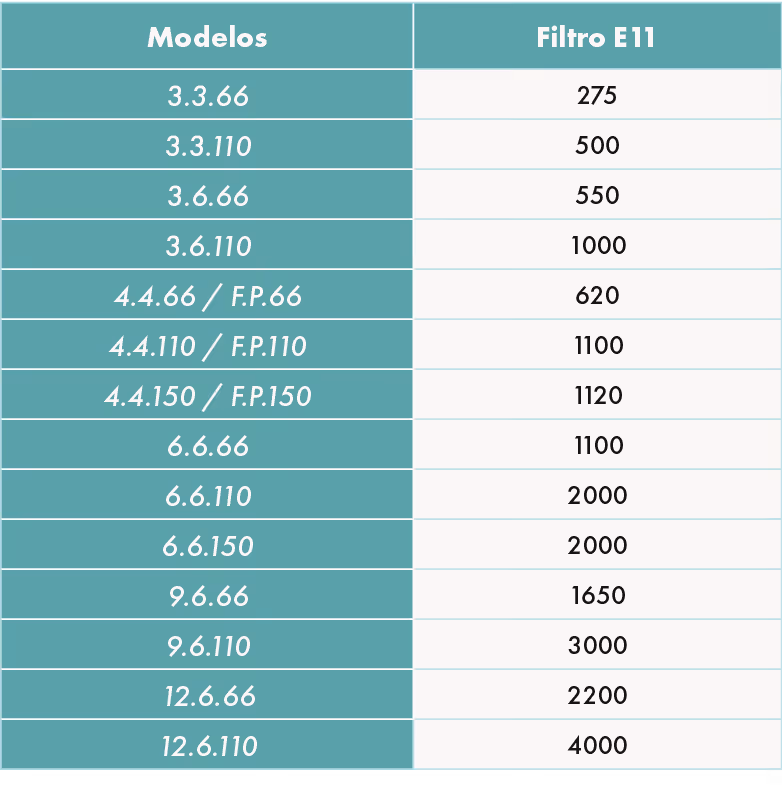

Caudais máximos para o 2º nível
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c05da62334457eee6329bc_diffuse-box-3-tabela-2-selecao.png)
Difusores de teto
Difusores de 4, 3 ou 2 direções
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62028760a3e96cff7393a3d3_difusores-teto-img-1-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62028786aa45dc4bb450dfa8_difusores-teto-img-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2c96d58a01c3c6f767430_difusores-teto-img-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2c97e07e16264b92adbe1_difusores-teto-img-3.png)
Difusor rotacional regulável TB
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2c9d487b01b57001fdabe_difusor-rotacional-regulavel-TP-img-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620287befa2e173f80917b7a_difusor-rotacional-regulavel-tp-img-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62028295eef2302d32d664e7_difusor-rotacional-regulavel-tp-img-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620282aeb1f5da369d78edad_difusor-rotacional-regulavel-tp-1-direcao.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620282c9b1f5dadb9378f673_difusor-rotacional-regulavel-tp-2-direcoes.png)
Difusor de chapa perfurada TP
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2c8d51859c4c5e864a448_difusor-chapa-perfurada-tp.png)
Chapa de obturação TO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2c7c670b4d7f1ac1524b4_chapa-obtura%C3%A7%C3%A3o-to.png)
Grelha MCPF
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2cb76e47e3d796b66ec9d_grelha-mcpf.png)
Grelha de malha quadrada porta-filtro.
