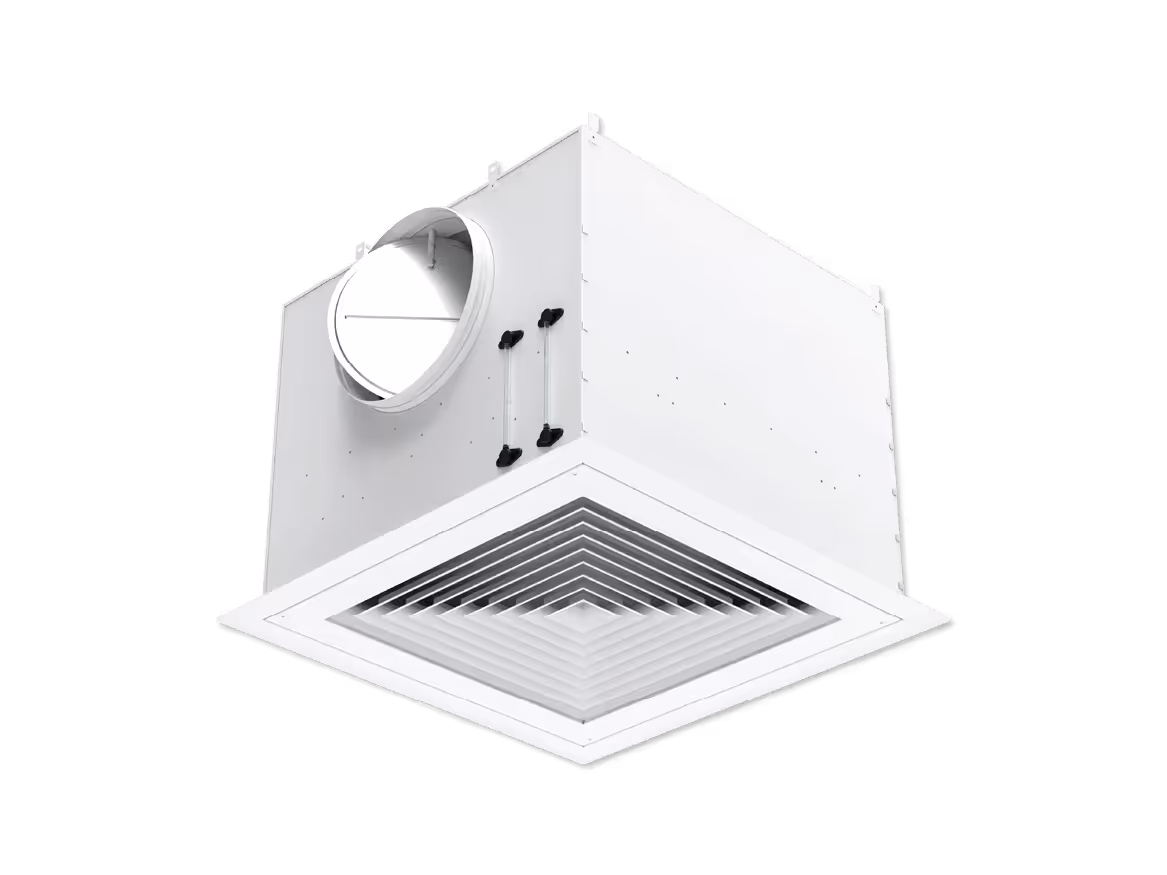

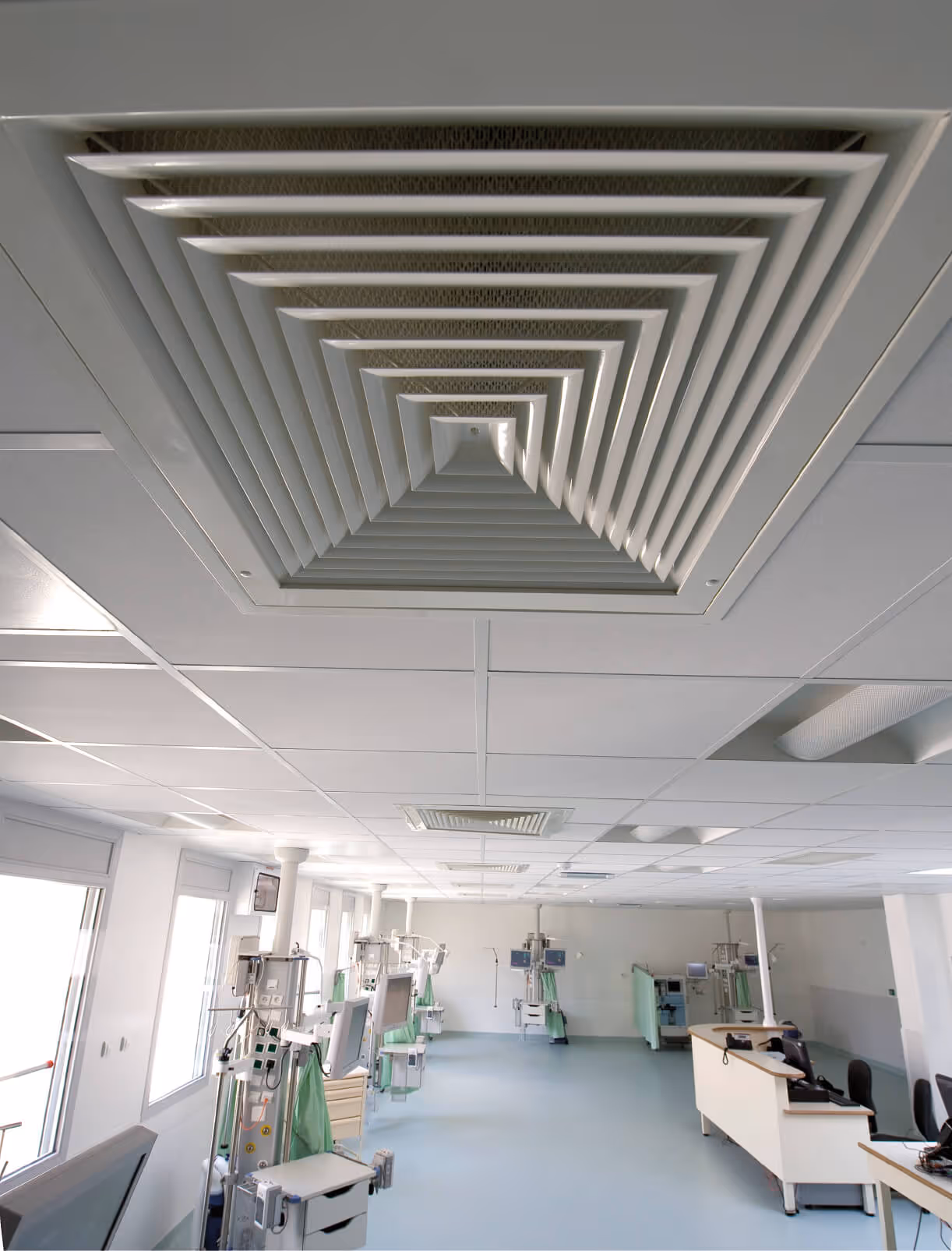

Diffuse Box® 3

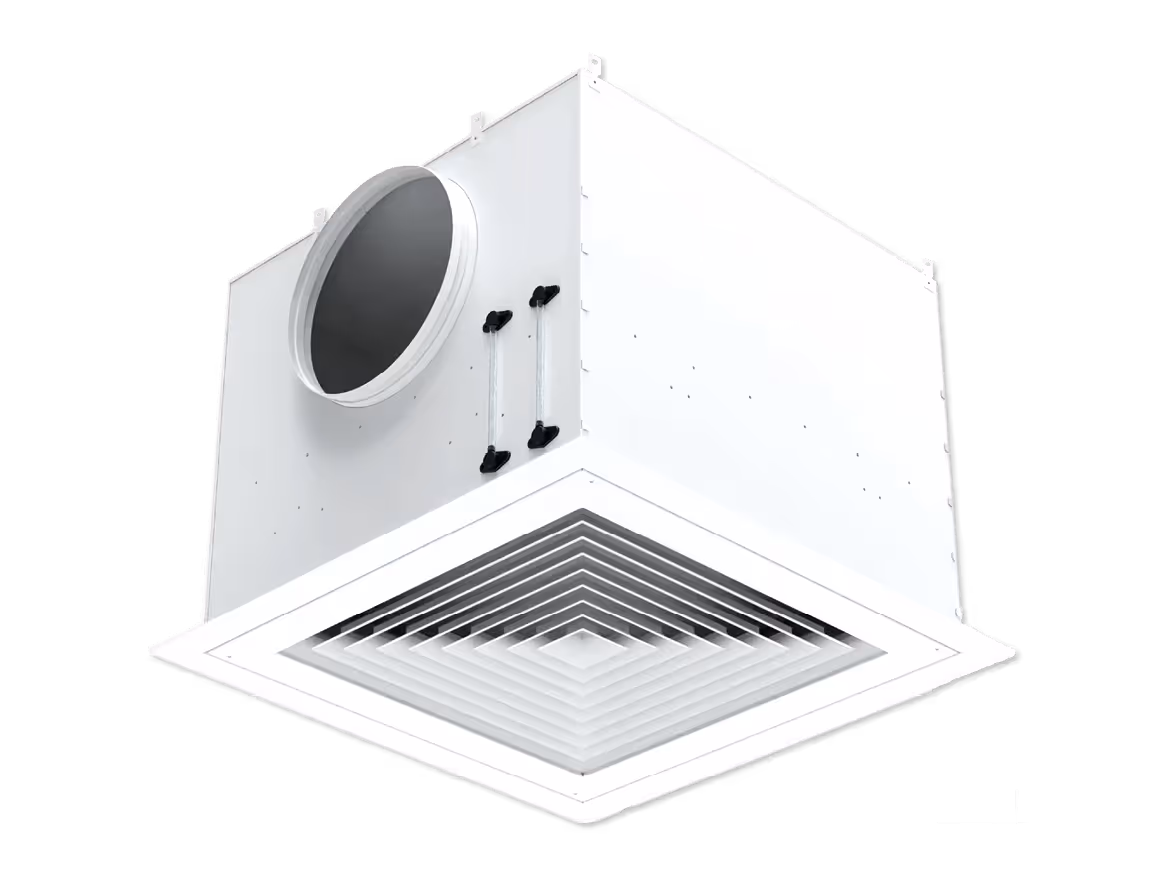

caja portafiltros terminal de insuflación filtros de muy alta eficiencia

Este es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Variedad de uso: insuflación - retorno; instalación en el techo - pared; entrada de alimento circular - rectangular.
Estanqueidad validada a 700 Pa aproximadamente.
Capacidad de sellado en la junta inferior al 0,01% (prueba Emery 3004).
Fácil fijación de los filtros, sin el uso de herramientas.
Versión con registro integrado: ajustable desde la división.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

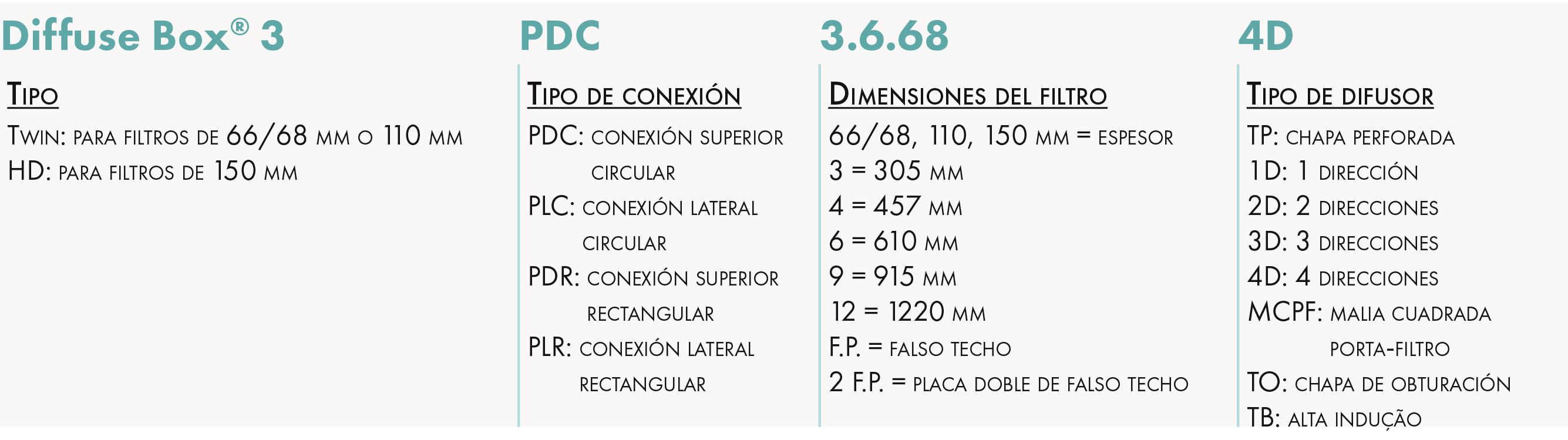

DESIGNACIÓN

APLICACIÓN/USO

Filtración terminal y difusión de flujo no unidireccional en salas de clase ISO 7 a 8 (según EN ISO 14644-1) en áreas con riesgo de contaminación en establecimientos de salud: quirófanos de alta inducción, esterilizaciones, laboratorios, entre otros.
Vuelva con rejilla MCPF con 2 niveles de filtración.

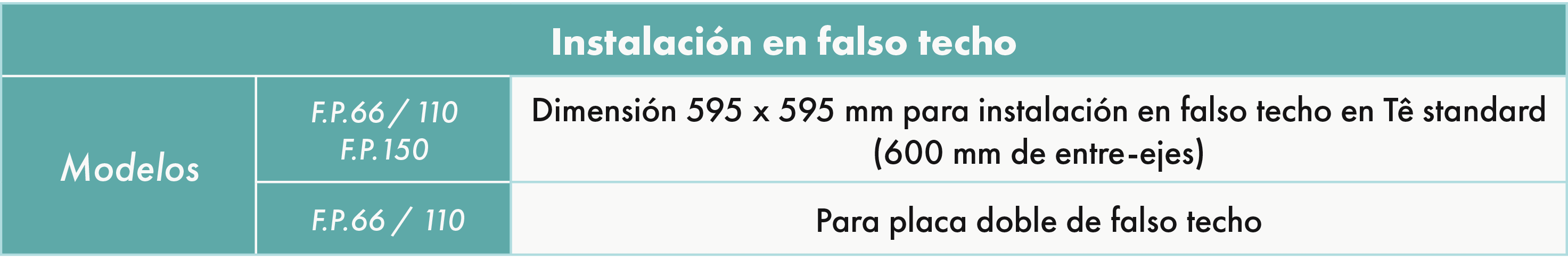

Instalación en techo o pared.

CONSTRUCCIÓN/COMPOSICIÓN

Caja en chapa de acero 10/10º, pintada de blanco RAL 9010.
En la parte superior de la caja, las 6 lengüetas con perforación oblonga permitirán su fijación mediante una varilla roscada con rieles alpinos, por ejemplo. Estas alas superan en 25,5 mm el tamaño de la caja y son plegables.
Junta de 15/10º de una sola pieza con el foco central para garantizar la estanqueidad.
Fijación de los filtros mediante clips automáticos.

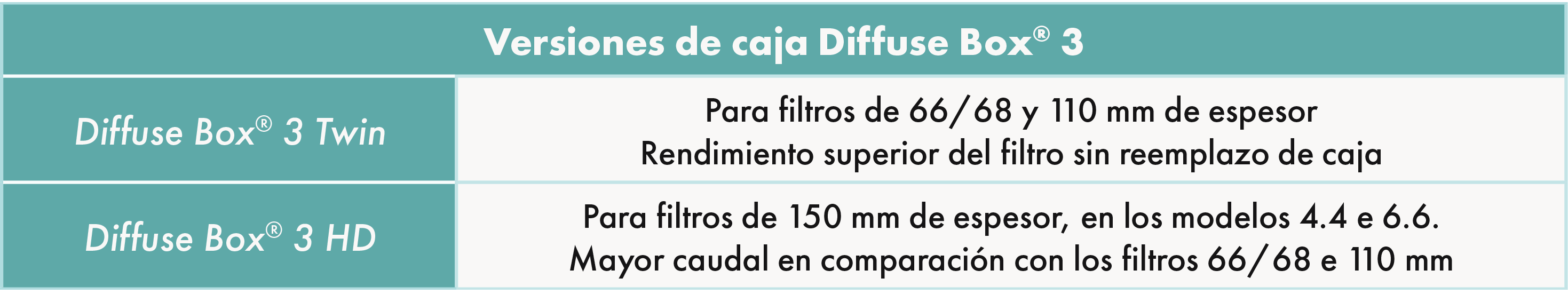

El dispositivo de cierre de la versión Twin tiene 3 posibilidades de altura, lo que permite instalar filtros con un grosor de 66/68 y 110 mm.
2 juegos de grifos de presión integrados (para tubos con un diámetro interno de 6 mm):
- 1 juego con conexión ascendente y descendente (tubo suministrado) para medir el nivel de obstrucción del filtro desde la partición. El sistema también permite medir la concentración de aerosoles en la parte superior del filtro.
- 1 conjunto fijo en uno de los lados de la cámara para enviar la presión hacia arriba y/o hacia abajo y salir de la partición, lo que permite medir la distancia a la que se obstruye el filtro.

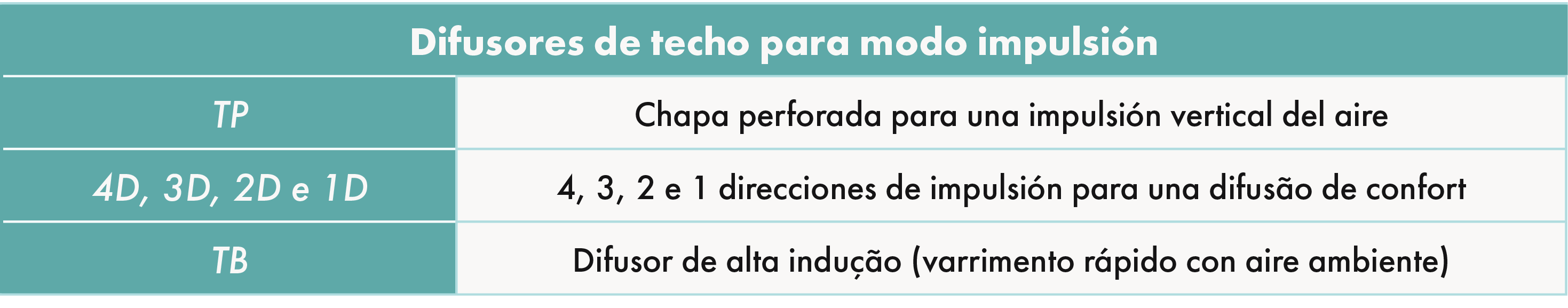

Los difusores se encuentran en los bordes exteriores de la caja y están hechos de acero blanco, RAL 9010.
Tipo de fijación: suspensión mediante el sistema Easyfix, mediante varilla roscada con rieles Alphen o aplicación del kit de paneles sándwich.

OPCIONES

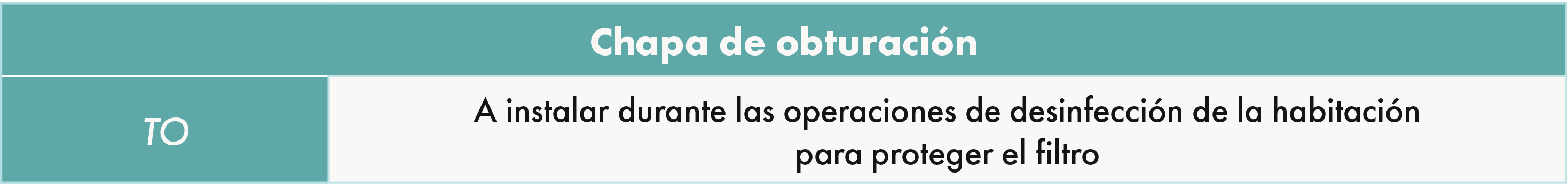

Plena y difusores (excepto 4D) de acero inoxidable.
Difusores basculantes que pueden ser desmontados por una sola persona, sin necesidad de herramientas.
PLC plenario con buceo equipado con registro de flujo circular ajustable desde la división.

EMBALAJE

Se vende por unidad.

DIMENSIONES

CLASIFICACIÓN EN

Clasificación EN ISO 14644-1.

‍

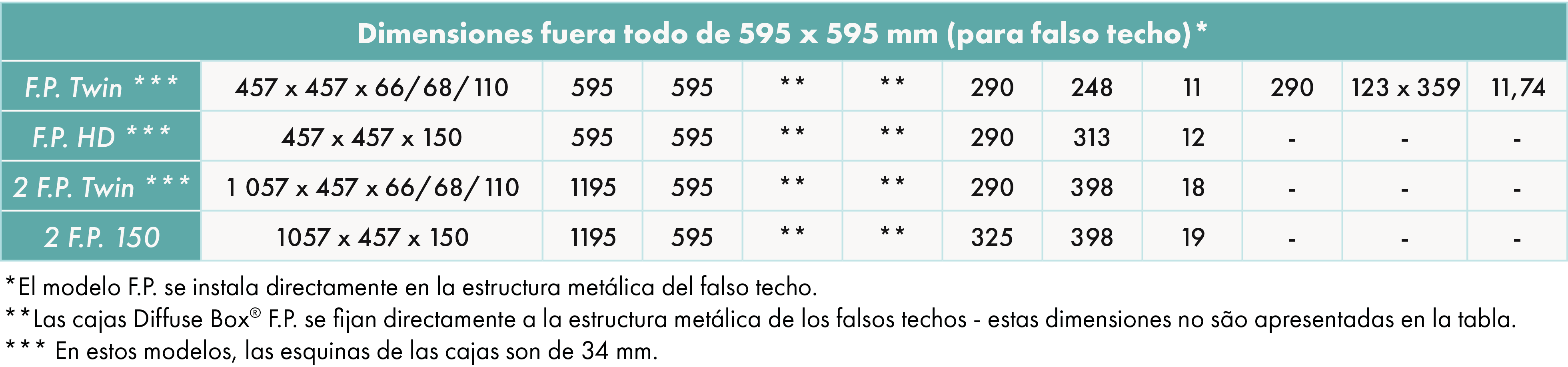

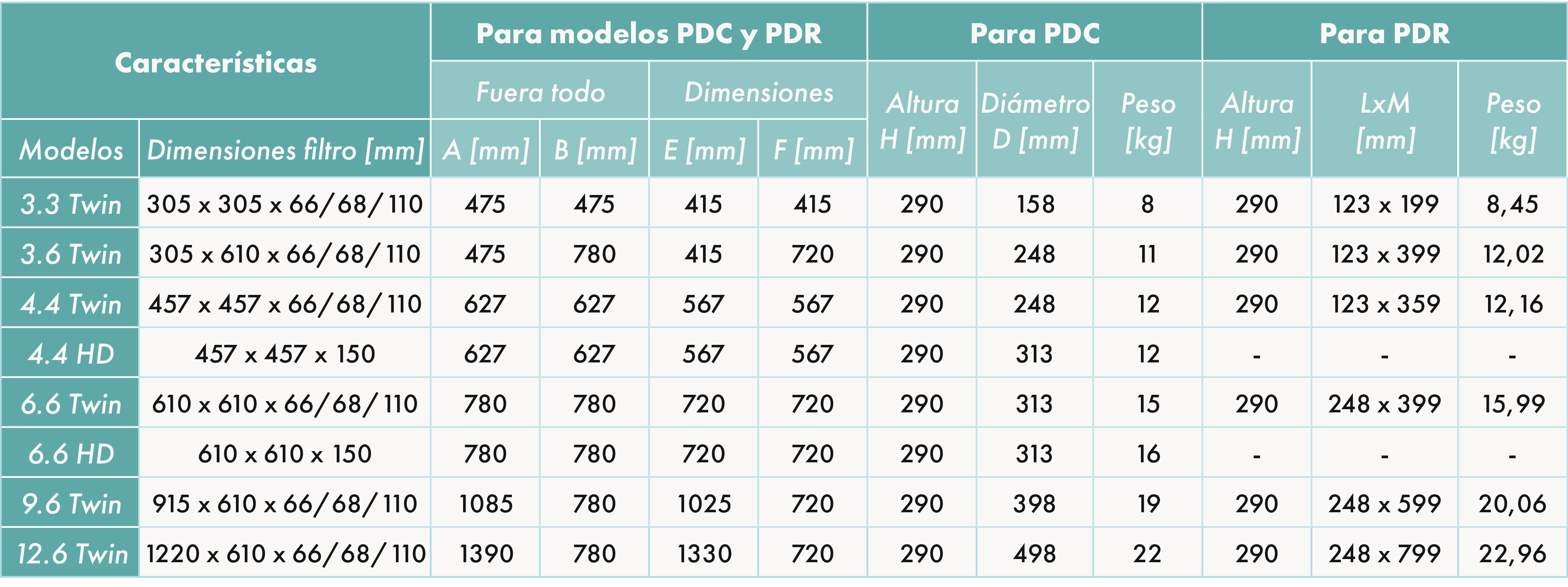

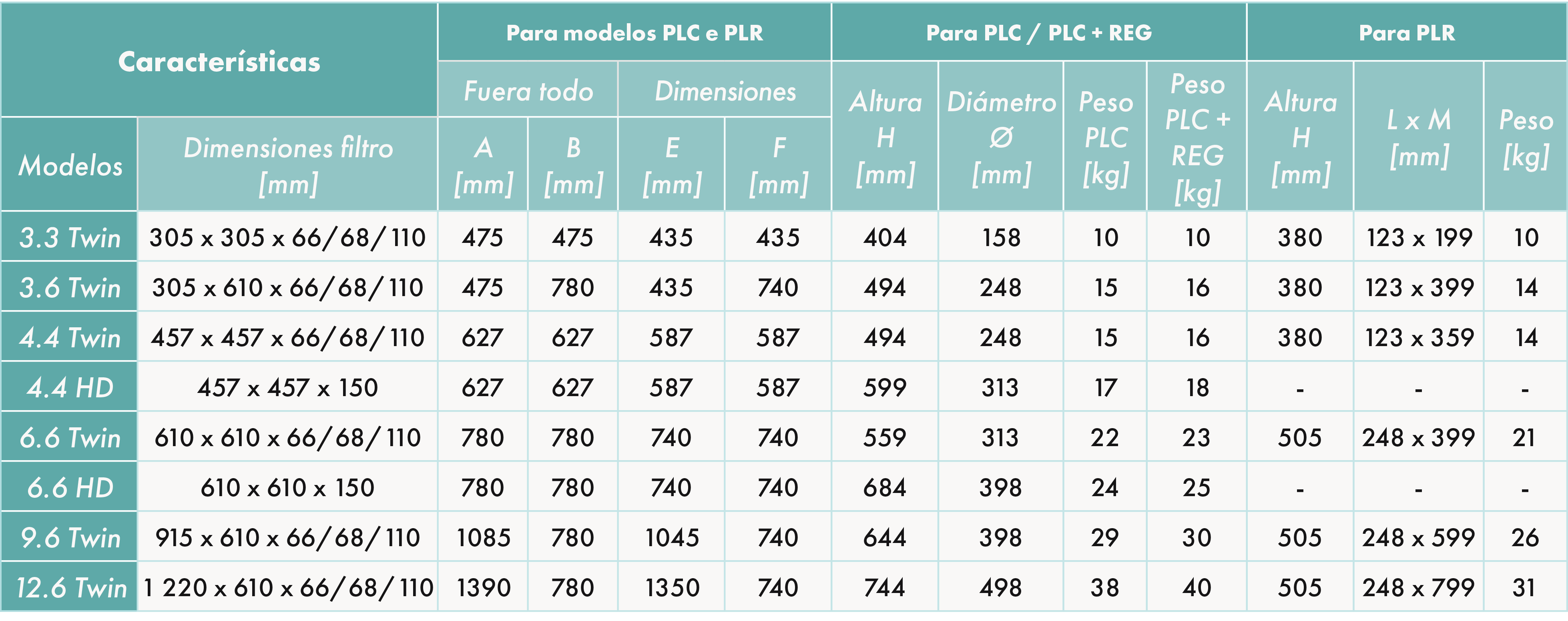

CRUCES Y PESOS

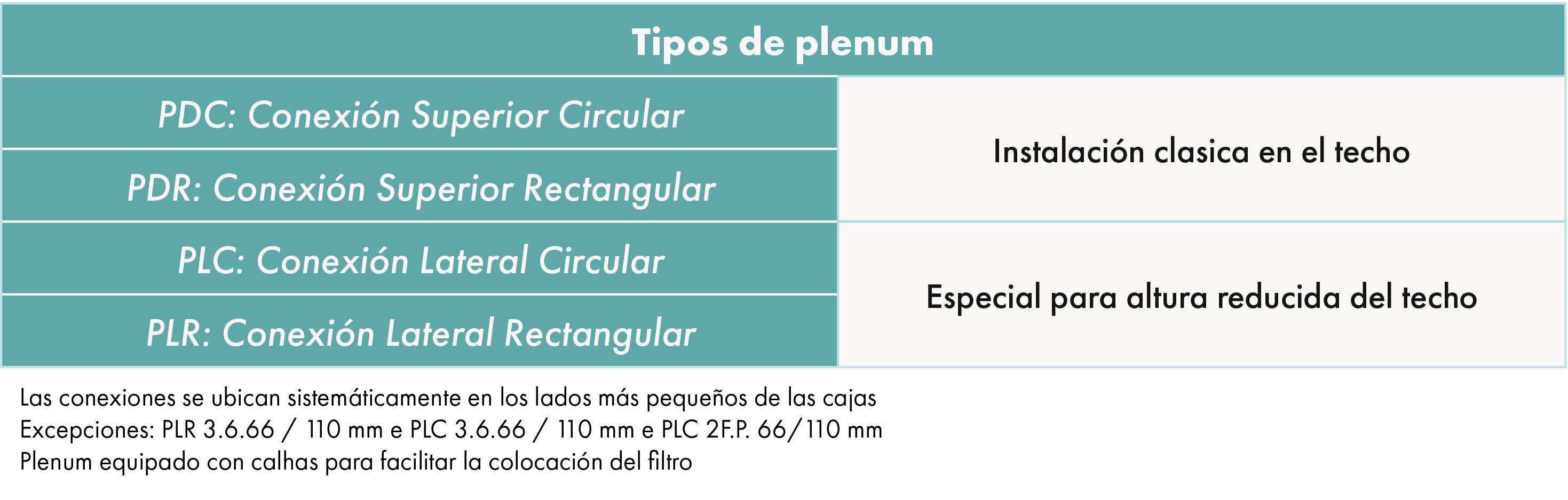

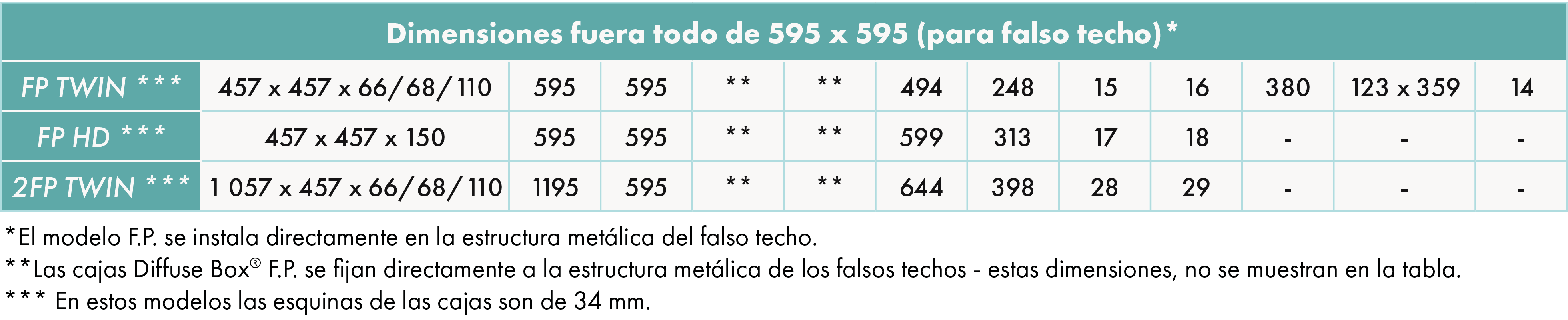

PDC completo: muesca superior circular

‍

PDR completo: muesca superior rectangular

1) Grifo de presión; 2) Sistema de fijación del filtro

‍

‍

Para las boquillas de la parte superior, las dimensiones cruzadas son iguales a las dimensiones de la caja + espacio de reserva x 2; en el caso de la Caja Difusa 3, es recomendable mantener un espacio de reserva de 20 mm en cada lado.

‍

Pleno PLC: corte lateral circular

‍

PLENO PLR: corte lateral rectangular

1) Grifos de presión; 2) Sistema de fijación del filtro

‍

PLC completo con registro

‍

‍

En el caso de las caños de la parte superior, las dimensiones cruzadas son iguales a las dimensiones de la caja, el grosor de la parcela y el espacio de reserva x 2; en el caso de la caja difusa 3, se recomienda mantener un espacio de reserva de 20 mm en cada lado.

SELECCIÓN

SELECCIÓN DIFFUSE BOX® 3

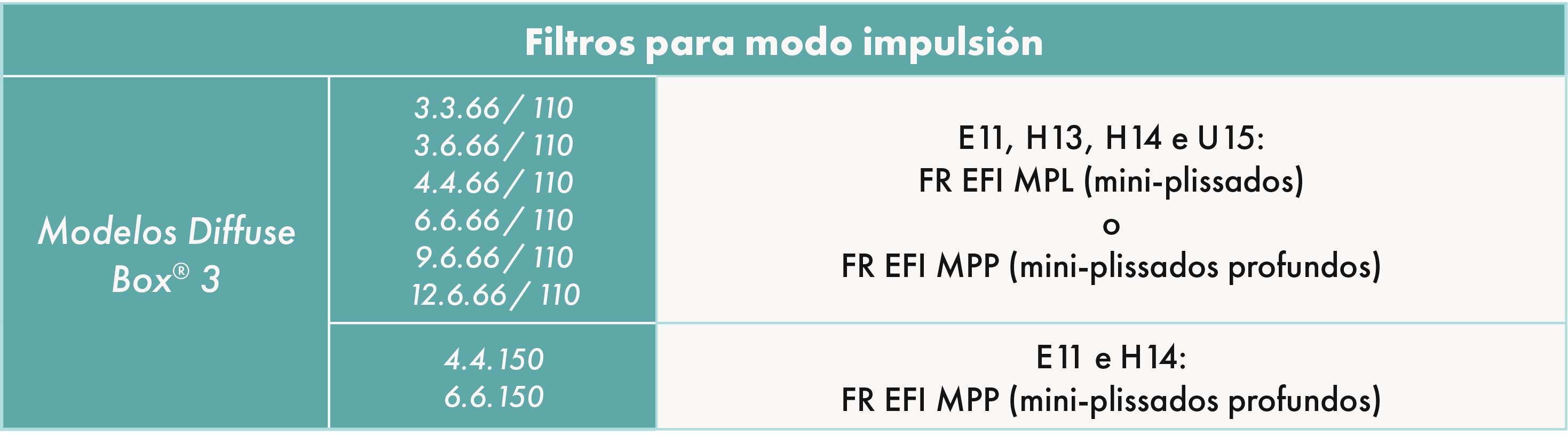

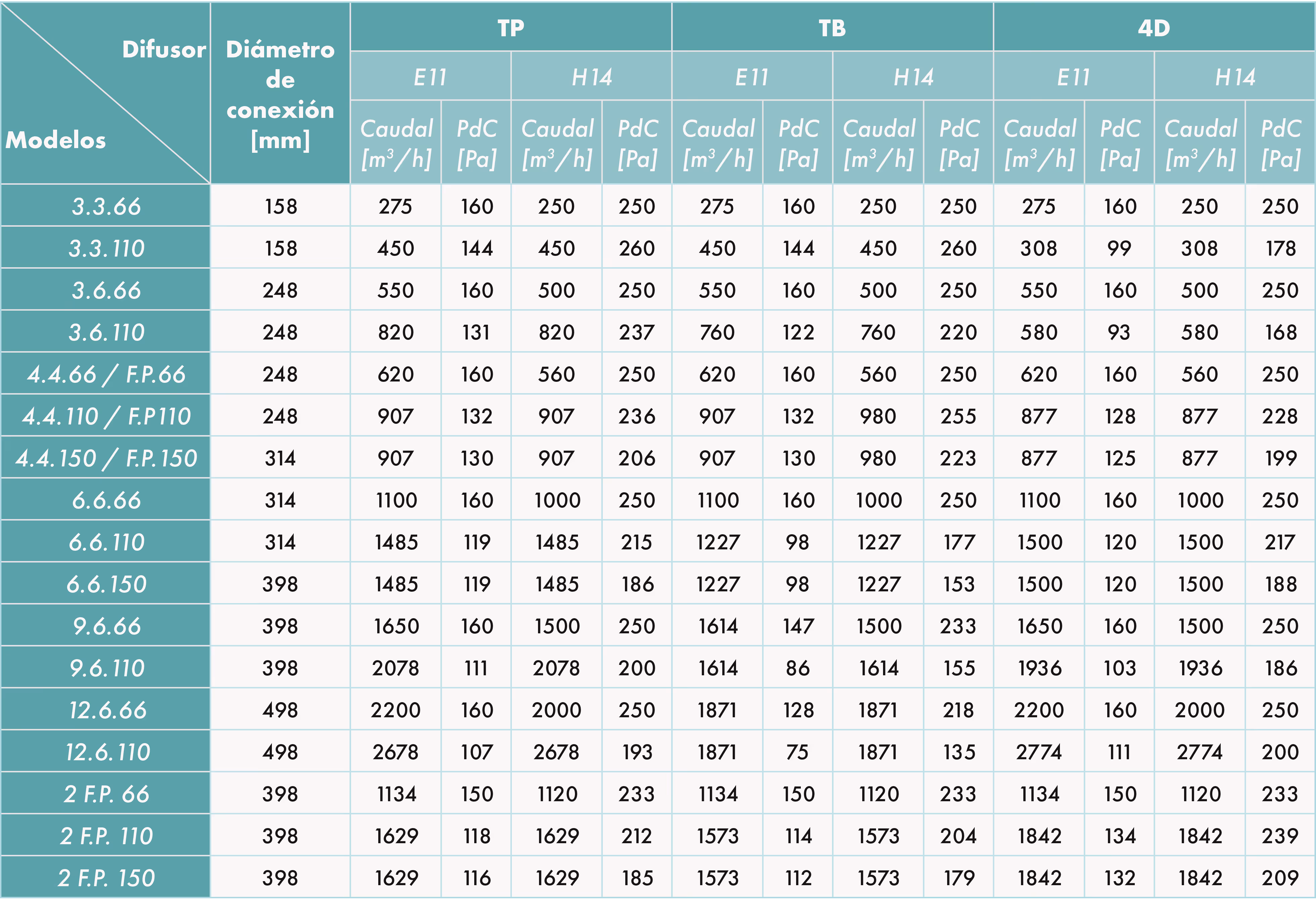

Insuflación con filtro E11 o H14:

Los valores presentados aquí tienen en cuenta los límites de uso de los filtros (caudal nominal) y del conjunto completo y difusor (NR inferior a 40).

‍

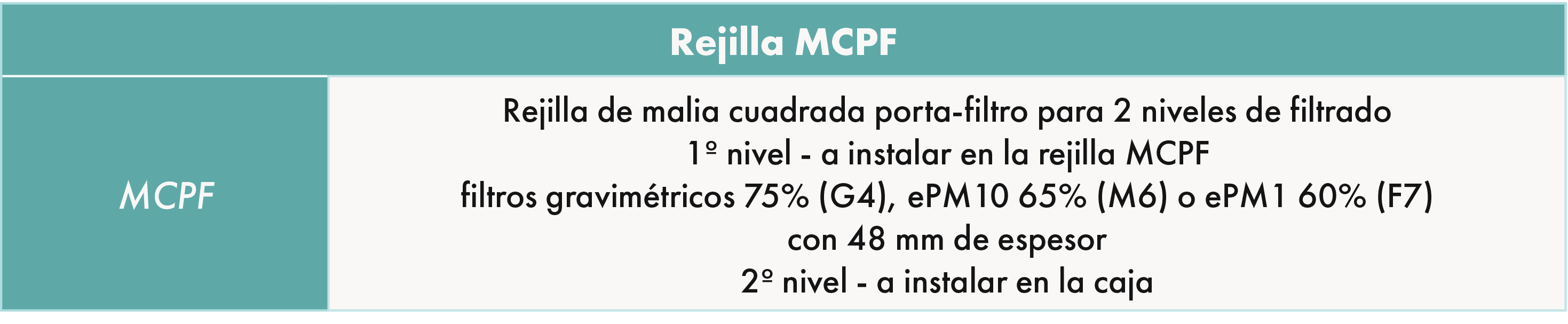

Selección de Diffuse Box® 3 con rejilla MCPF:

Primer nivel: filtro gravimétrico al 75% (G4), ePM10 al 65% (M6) o ePM1 al 60% (F7) (para instalar en la red MCPF).
2do nivel: E11 (para instalar en la caja).

1) Diffuse Box® 3; 2) Rejilla MCPF; 3) Filtro instalado en la caja: E11; 4) Filtro instalado en la rejilla MCPF, grosor 48 mm, gravimétrico 75% (G4), ePM10 65% (M6) o ePM1 60% (F7)

‍

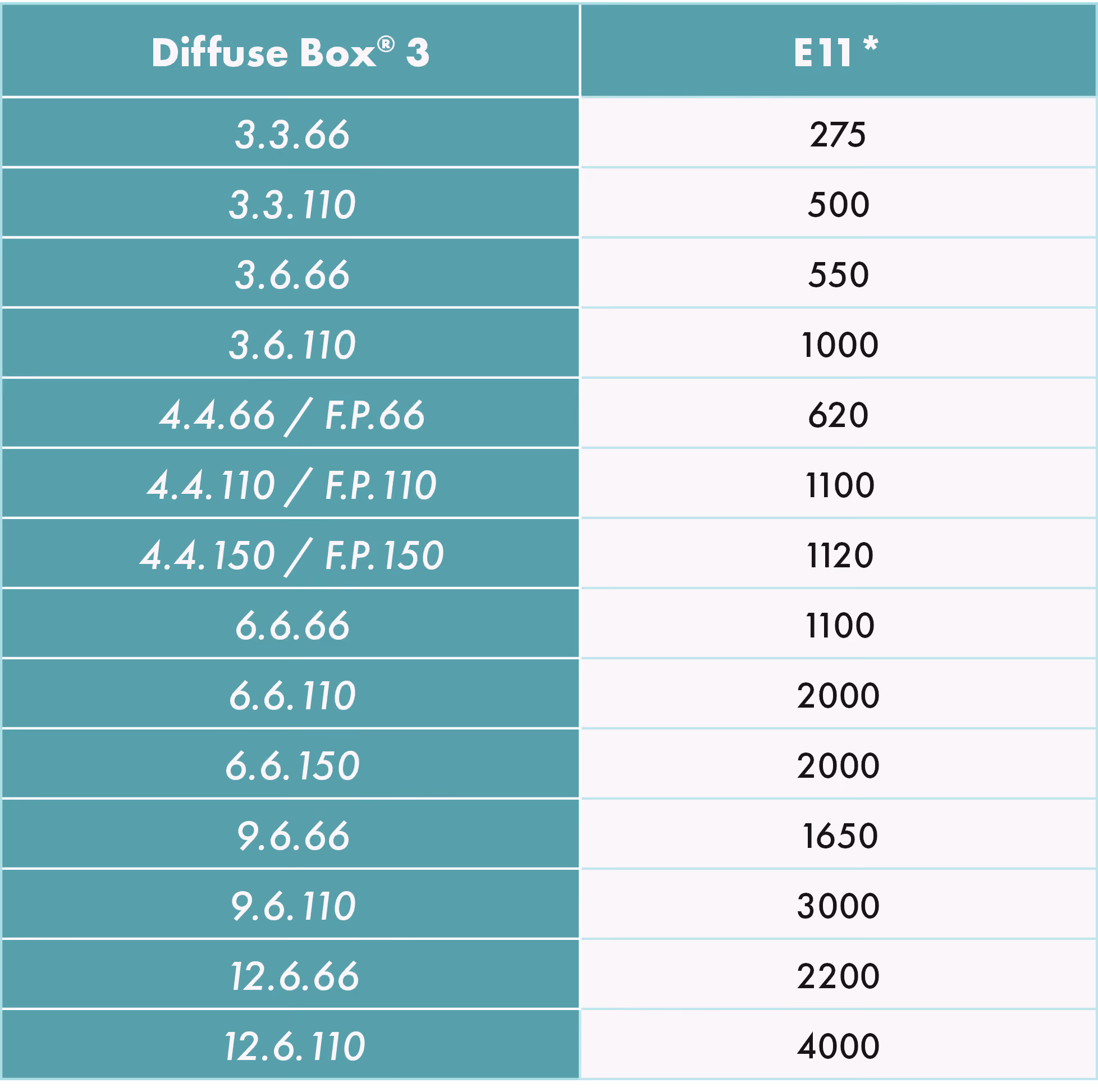

Caudales máximos para el segundo nivel

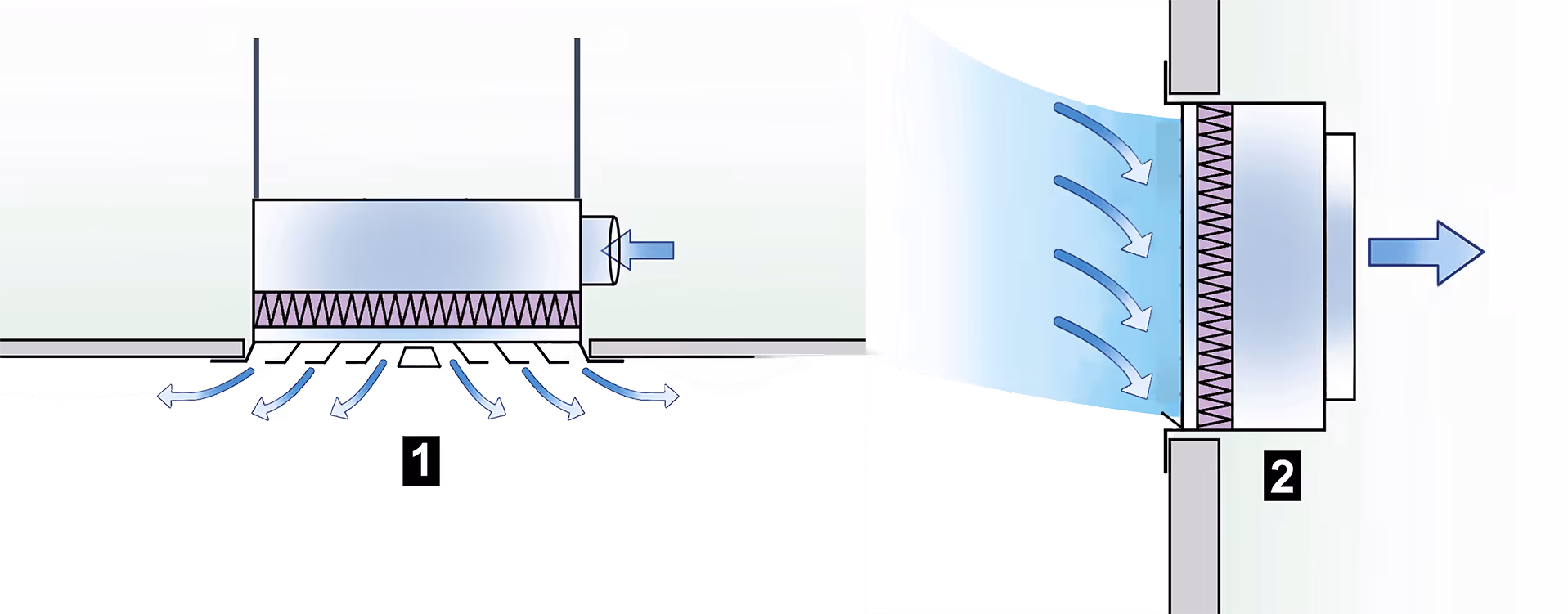

INSTALACIÓN

La estanqueidad de Diffuse Box® 3 se ha probado en el laboratorio. La sesión plenaria nunca podrá abrirse mientras esté en proceso.
En el caso de una instalación de insuflación con retorno o gratuita (buceo sin ductos), se recomienda la solución Clean Box® 3, una caja desarrollada para este tipo de aplicaciones (laboratorios y salas limpias).
