Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Estética cuidada.
Elevada taxa de indução.
Económico.
Gama
- Dimensões limite de fabrico: Ø de ligação 125 e 160 mm para modelo 200; Ø de ligação 225 mm para modelo 250.
- Caudais indicativos de 40 até 160 m³/h (tabelas de seleção).

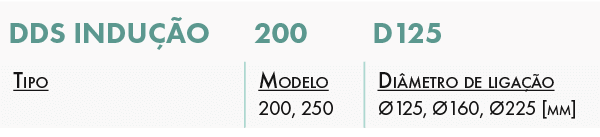

Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a61771e206749a4a8dd391_DDS-Inducao-designacao.png)
Aplicação / Utilização
- Difusor de insuflação para instalação no pavimento.
- Elevada taxa de indução de ar para um bom desempenho de insuflação apesar de ΔT forte.
- Aquecimento ou arrefecimento do ar.
- Anfiteatros, salas de concertos ou cinema, entre outros.
Construção / Composição
- Construção em aço pintado a RAL 9005.
- Grelha visível em chapa perfurada.
- Juntas circulares com defletores de efeito rotacional.
- Recetáculo de poeiras em aço.
- Dispositivo de regulação do caudal em aço.
- Fixação por parafuso central.
Opções
- Grelha em aço inoxidável.
Acondicionamento
- Vendido à unidade.

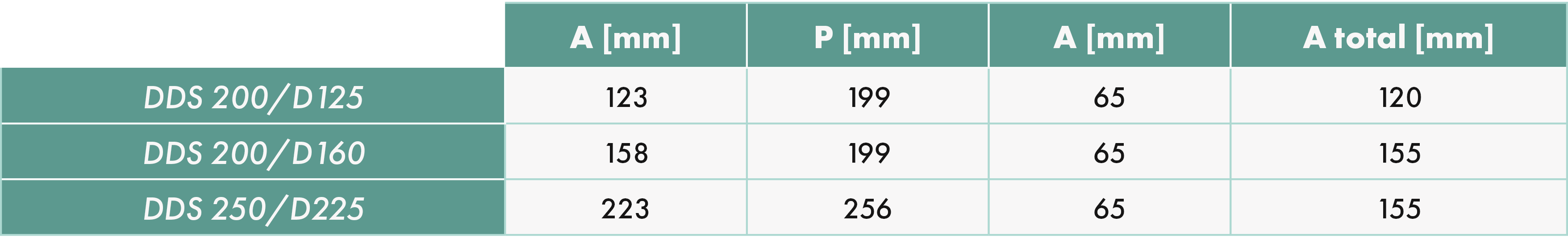

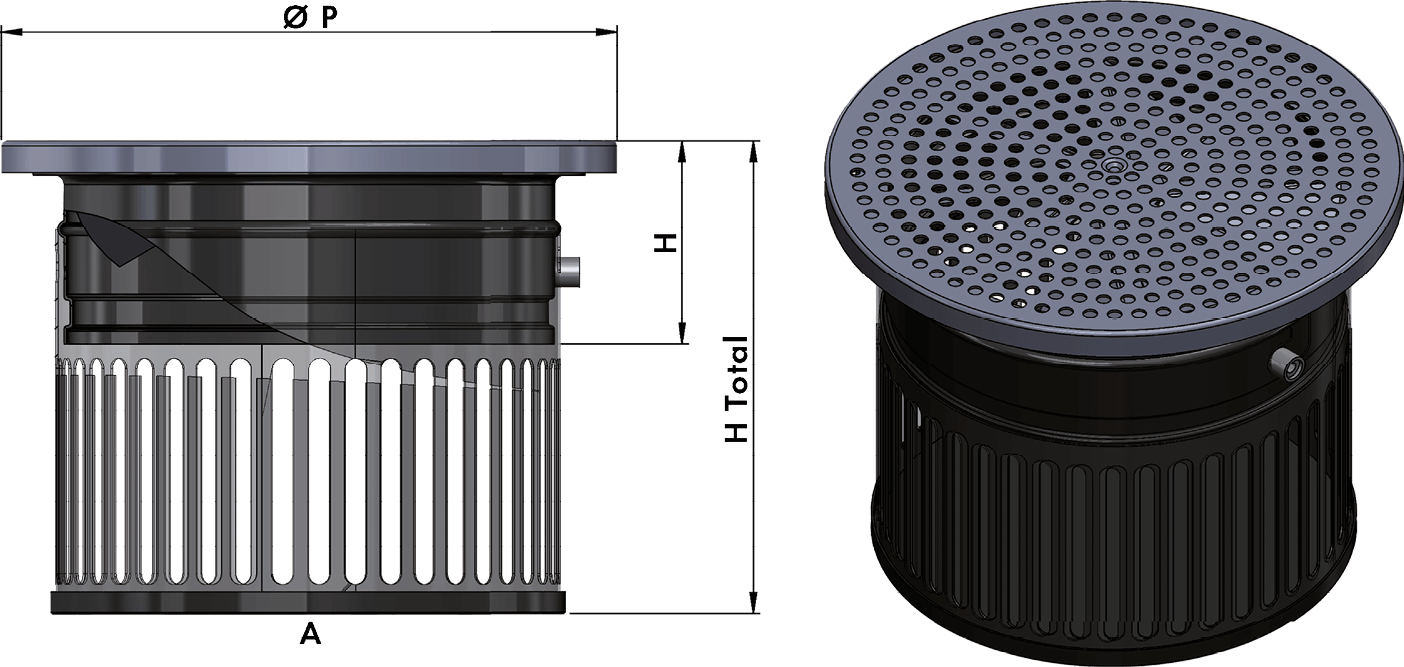

ATRAVANCAMENTOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a617b045b0304ec724b733_DDS-Inducao-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a617b8e88407bdf35699a9_DDS-Inducao-atravancamentos-2.png)
TABELAS DE SELEÇÃO RÁPIDA PARA DDS INDUÇÃO

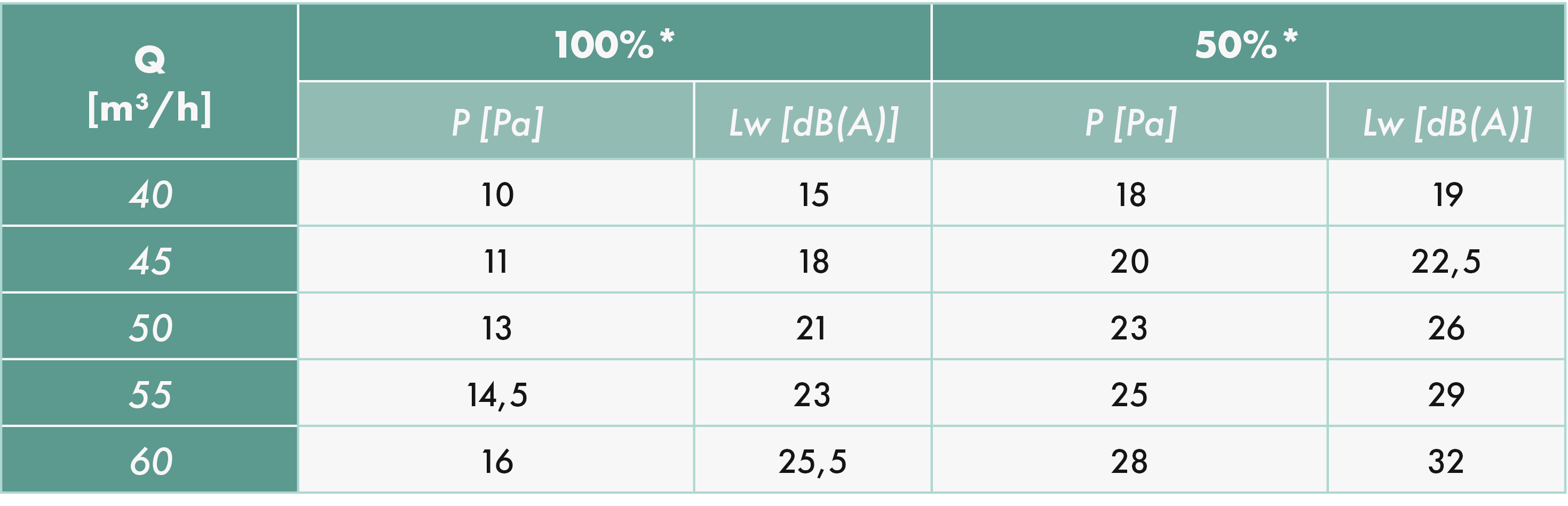

Modelo 200/Ø125
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a617ff3898124276e5545d_DDS-Inducao-selecao-1.png)

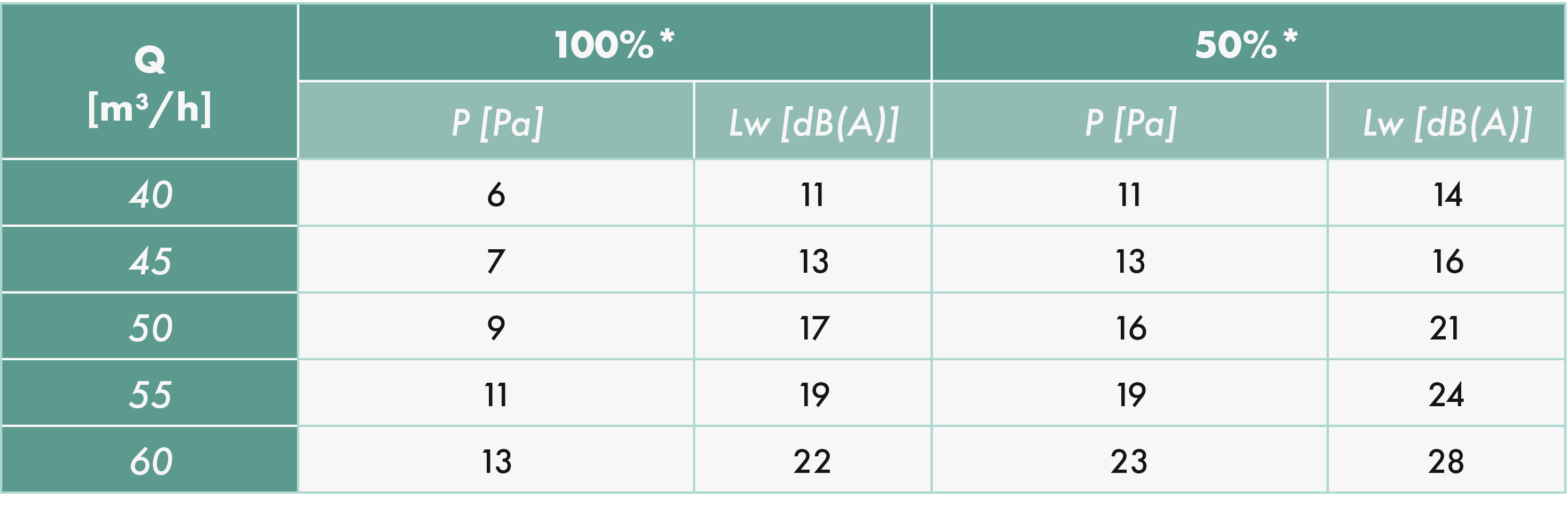

Modelo 200/Ø160
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a6181870ab63722523906c_DDS-Inducao-selecao-2.png)
Modelo 250/Ø225
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a618281afd0cf590182778_DDS-Inducao-selecao-3.png)
Suporte de fixação para DDS Indução
Para instalação em pavimento falso e placa de betão.
Em pavimento falso:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/617acca03b57b00434e4a12a_Suporte-fixacao-DDS-Inducao-1.png)
Em placa de betão:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/617accba3ba7931e1dfcacb6_Suporte-fixacao-DDS-Inducao-2.png)
Pleno para DDS Indução
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621b79215c17a5a40f0ce0bd_Pleno-DDS-Inducao.png)
Pleno de ligação ao difusor.
