Hoja de datos del producto Versión PDF
Más información
.svg)
Ventajas
Cuidados estéticos.
Elevada tasa de inducción.
Económico.
Gama
- Dimensiones límite de fabricación: conexión Ø 125 y 160 mm para el modelo 200; conexión Ø 225 mm para el modelo 250.
- Caudales indicativos de 40 a 160 m³/h (tablas de selección).
Denominación
Aplicación / Utilización
- Difusor de impulsión para instalación en piso.
- Elevada tasa de inducción de aire para un buen rendimiento de impulsión a pesar de la fuerte ΔT.
- Calentar o enfriar el aire.
- Anfiteatros, salas de conciertos o cines, entre otros.
Construcción / Composición
- Construcción de acero, pintado RAL 9005.
- Rejilla visible en chapa perforada.
- Juntas circulares con deflectores de efecto rotativo.
- Contenedor de polvo de acero.
- Dispositivo de ajuste de caudal en acero.
- Fijación con tornillo central.
Opciones
- Rejilla de acero inoxidable.
Embalaje
- Vendido por unidad.
DIMENSIONES
TABLAS DE SELECCIÓN RÁPIDA PARA DDS DE INDUCCIÓN
Modelo 200/Ø125
Modelo 200/Ø160
Modelo 250/Ø225
Soporte de montaje para DDS de inducción
Para la instalación en falsos suelos y placas de cemento.
En un piso falso:
En placa de cemento:

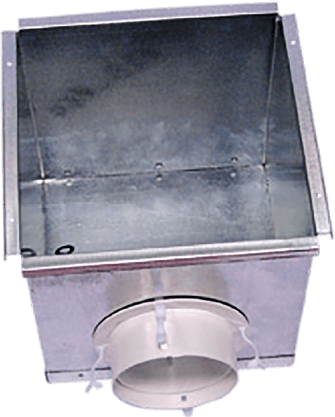

Plenum para DDS Induction
Plenum conexión al difusor.
