Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Núcleo central amovível para aceder ao interior do pleno: facilidade de montagem e limpeza.
Gama especial para painel de teto falso.
Gama
DAU 40:
- 7 dimensões disponíveis com caudais indicativos de 120 até 3000 m³/h (tabela de seleção), acabamento em alumínio pintado a branco RAL 9003 mate.
DAP 40:
- 5 dimensões disponíveis com caudais indicativos de 120 até 2000 m³/h (tabela de seleção), acabamento em alumínio pintado a branco RAL 9003 mate, para painel de teto falso em placa de 600 x 600 mm.
Dimensões limite de fabrico:
- 150 x 150 mm / 600 x 600 mm.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a518e976c3291d13c8c614_DAU-DAP-40-designacao.png)
Aplicação / Utilização
- Difusor com 4 direções fixas de insuflação.
- Climatização de edifícios do setor terciário como por exemplo escritórios, espaços comerciais, entre outros.
- Utilização em retorno possível.
Construção / Composição
DAU 40:
- Aro e núcleo central amovível em alumínio extrudido.
- Acabamento disponível: alumínio pintado a branco, RAL 9003 mate.
DAP 40:
- Aro em aço galvanizado.
- Núcleo central amovível em alumínio extrudido.
- Acabamento disponível: alumínio pintado a branco, RAL 9003 mate.
Opções
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a519204645dc035b69564f_RAL.png)
- Outras cores RAL.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
DAU 40
- Ligação: L x H.
- Abertura no teto: (L + 75) x (H + 75).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51960afe19fa42f96a54c_DAU-DAP-40-atravancamentos-1.png)
DAP 40
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a519747f8f802f4252e9ac_DAU-DAP-40-atravancamentos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618a65255b974769780ad64c_icone-nota.png)
Difusores com função insuflação/retorno porta-filtro através da instalação do pleno PFU 41 S/R PF.
INSTALAÇÃO DOS DAU E DAP 40
Ligação a conduta flexível (com pleno):
- Encaixar o difusor no pleno PFU 40 ou PFU 41.
- Fixar o difusor com parafusos.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51b04c35af3159787a7f6_DAU-DAP-40-montagem-1.png)
PFU 41 S/R PF
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51b109619b947e76b73ad_DAU-DAP-40-montagem-2.png)
Ligação a conduta metálica quadrada
- Encaixar o difusor no interior da conduta.
- Fixar o difusor com parafusos.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51b41d8e0b1b952347184_DAU-DAP-40-montagem-3.png)
Equilíbrio:
- Possibilidade de instalar um registo em todas as configurações.
- Encaixar o registo RFS 08 no difusor.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51b5486b39136fc975ba9_DAU-DAP-40-montagem-4.png)

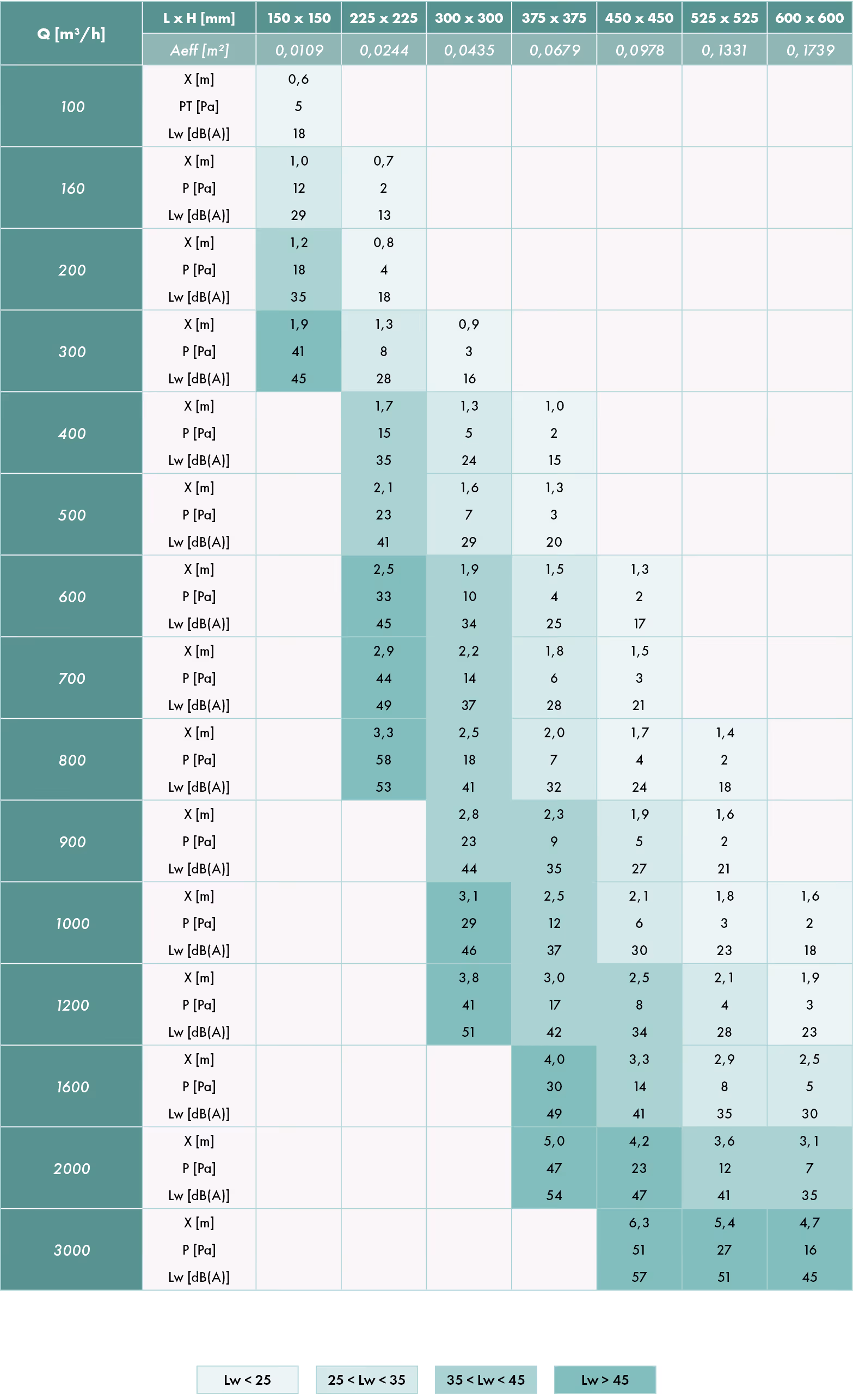

TABELA DE SELEÇÃO PARA DAU E DAP 40
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a51b832d5f943af6a456d4_DAU-DAP-40-selecao.png)
Pyramid'Air®
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f0253acd7c1aff490a250_PyramidAir.png)
Pleno em poliestireno.
Leveza.
PFU Air Proof
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f02320dbe60bb342675e1_PFU-Air-Proof.png)
Pleno com estanquidade classe C.
RFS 07
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f023452e0d22e303773c7_RFS-07.png)
Registo de caudal em aço galvanizado com alhetas opostas.
PFU 40
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f0252ce031c0644aeef70_PFU-40.png)
Pleno com ligação axial em chapa de aço galvanizada.
PFU 41
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f02520cb450b984527388_PFU-41.png)
Pleno com ligação lateral em chapa de aço galvanizada.
Easyflux®
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618f024f7397ba58b7a47523_Easyflux.png)
Registo para equilíbrio e regulação do caudal.
PFU 41 S-R PF
Com a instalação do pleno PFU 41 S/R PF, obtém‑se um difusor insuflação/retorno porta-filtro.
Pleno não isolado.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eafba78f69196df46b9d2f_PFU-41-SR-PF.png)
