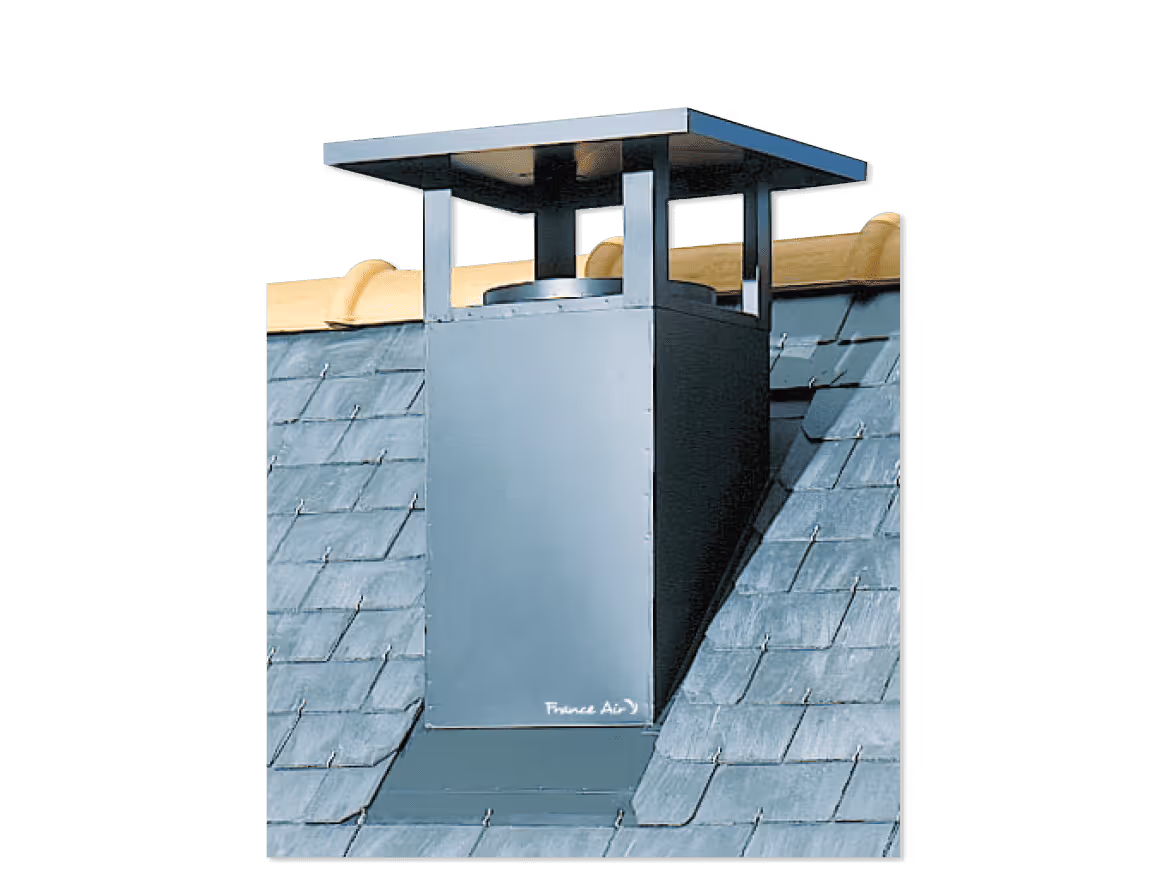

CTD
chapéu de cobertura design para admissão ou exaustão de ar
This is some text inside of a div block.
Vantagens
Chapéu de cobertura cuja estética se assemelha à das chaminés tradicionais.
O chapéu de cobertura adapta-se a todos os tipos de materiais de cobertura para as condutas de ventilação e de VMC.
Ligações possíveis com condutas:
- Condutas flexíveis.
- Condutas spiro.
- Facilidade de instalação.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Disponível em 3 modelos adaptáveis aos diâmetros de condutas de 125 mm
a 500 mm. - Cor: RAL 8004 (castanho cobre) ou RAL 9005 (preto) na versão standard.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Instalações VMC, sistemas de climatização, hottes domésticas.
- Utilização em rejeição ou tomada de ar.
CONSTRUÇÃO / COMPOSIÇÃO
Contrução:
- O chapéu de cobertura CTD é construído em aço galvanizado com espessura
de 8/10 mm.
O conjunto é constituído por:
- Estrutura.
- Cobertura.
- Gola de fixação à conduta.
- Base de estanquidade.
No momento da encomenda, será necessário indicar:
- Tipo de cobertura (em telha, em ardósia, etc.).
- A sua inclinação (em percentagem).
- O diâmetro da conduta de ventilação para cálculo da redução adequada.
OPÇÕES
- Outras cores: RAL 1015, RAL 8017, RAL 8019.
- Sob consulta: barra inox VMC Gás, grelha anti chuva.
ACONDICIONAMENTO
- Vendido à unidade.

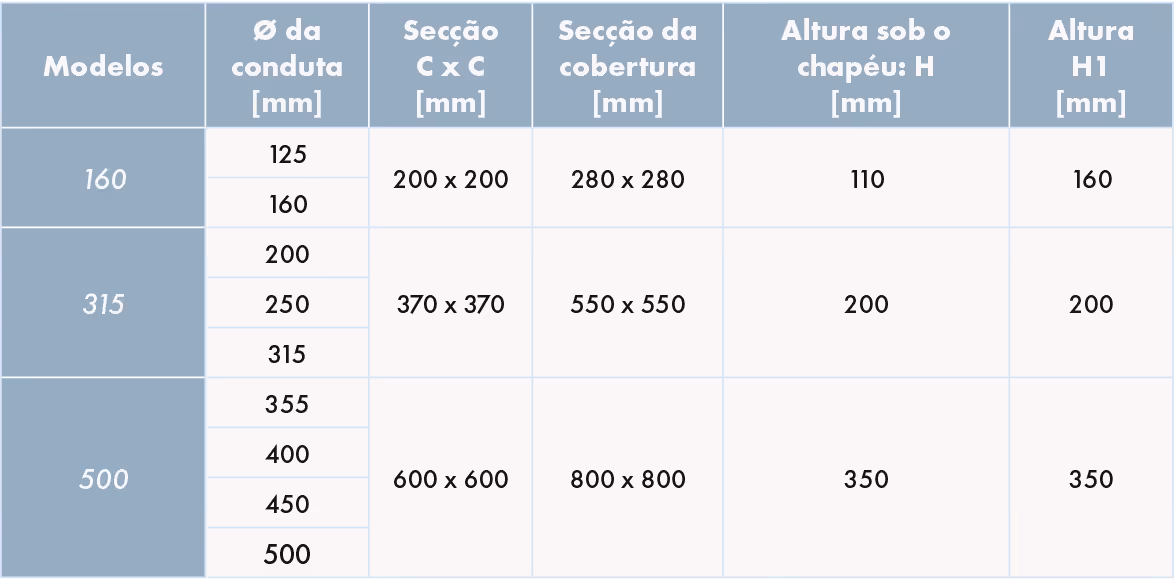

DIMENSÕES
ATRAVANCAMENTOS
SELEÇÃO

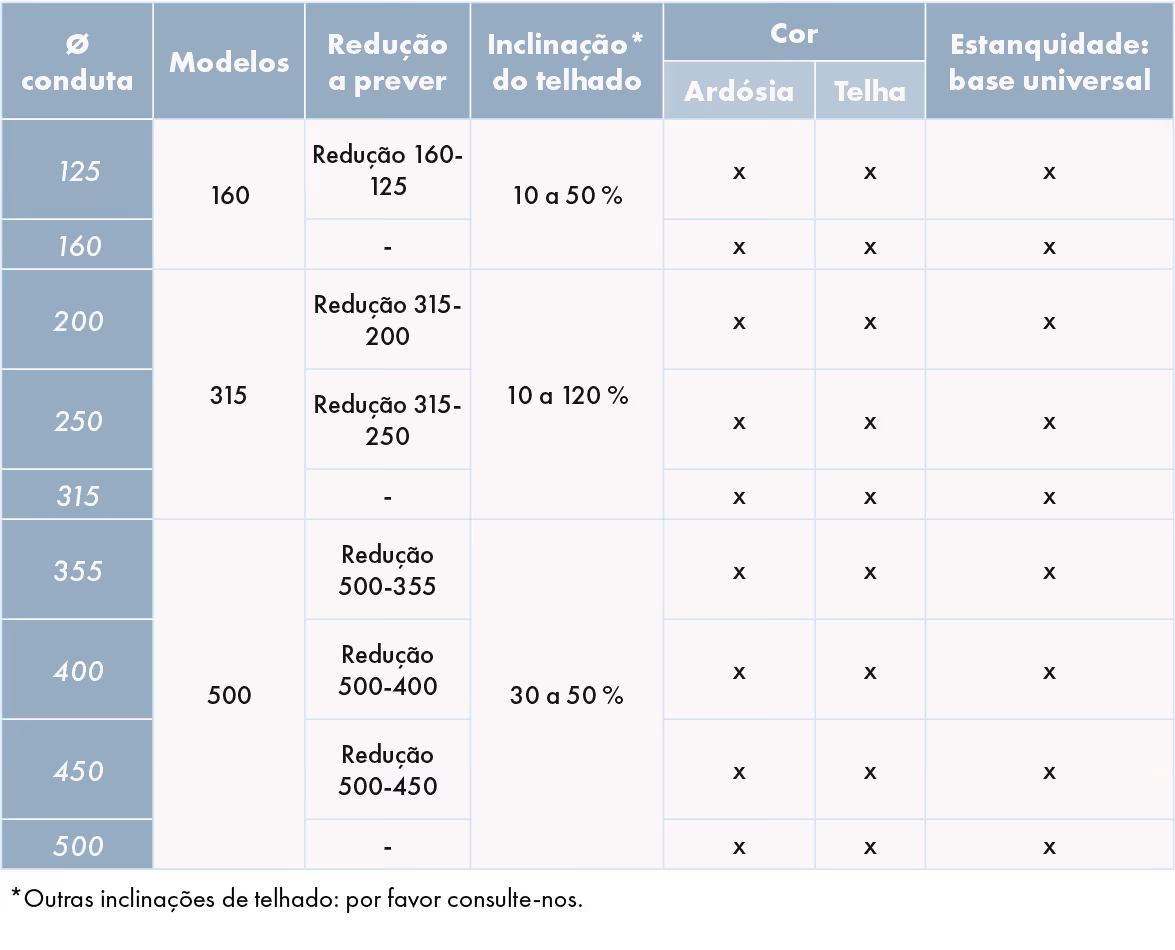

TABELA DE SELEÇÃO PARA CTD
Equivalência de inclinação percentual em graus:
- 10% = 5°; 30% = 16°; 50% = 26°; 120% = 50°.
INSTALAÇÃO
ACESSÓRIOS
Reduções centrais
Diâmetros 125, 200, 250, 355, 400
e 450 mm.
