CTD
capucha de diseño para entrada o escape de aire
Este es un texto dentro de un bloque div.
Ventajas
Sombrero de cobertura cuya estética recuerda a la de las chimeneas tradicionales.
La tapa se adapta a todo tipo de materiales de techado para conductos de ventilación y VMC.
Posibles conexiones con conductos:
- Conductos flexibles.
- Conductos espirales.
- Facilidad de instalación.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Disponible en 3 modelos adaptables a diámetros de tubo de 125 mm
hasta 500 mm. - Color: RAL 8004 (marrón cobre) o RAL 9005 (negro) en la versión estándar.
DESIGNACIÓN
APLICACIÓN/USO
- Instalaciones VMC, sistemas de aire acondicionado, campanas domésticas.
- Úselo en caso de rechazo o admisión de aire.
CONSTRUCCIÓN/COMPOSICIÓN
Construcción:
- La tapa de techo CTD está hecha de acero galvanizado grueso
desde 8/10 mm.
El conjunto se compone de:
- Estructura.
- Cobertura.
- Collar de fijación de tuberías.
- Base de sellado.
En el momento del pedido, será necesario indicar:
- Tipo de techo (teja, madera dura, etc.).
- Su inclinación (en porcentaje).
- El diámetro del conducto de ventilación para el cálculo de la reducción adecuada.
OPCIONES
- Otros colores: RAL 1015, RAL 8017, RAL 8019.
- Bajo pedido: barra de acero inoxidable VMC Gas, parrilla de lluvia.
EMBALAJE
- Se vende por unidad.

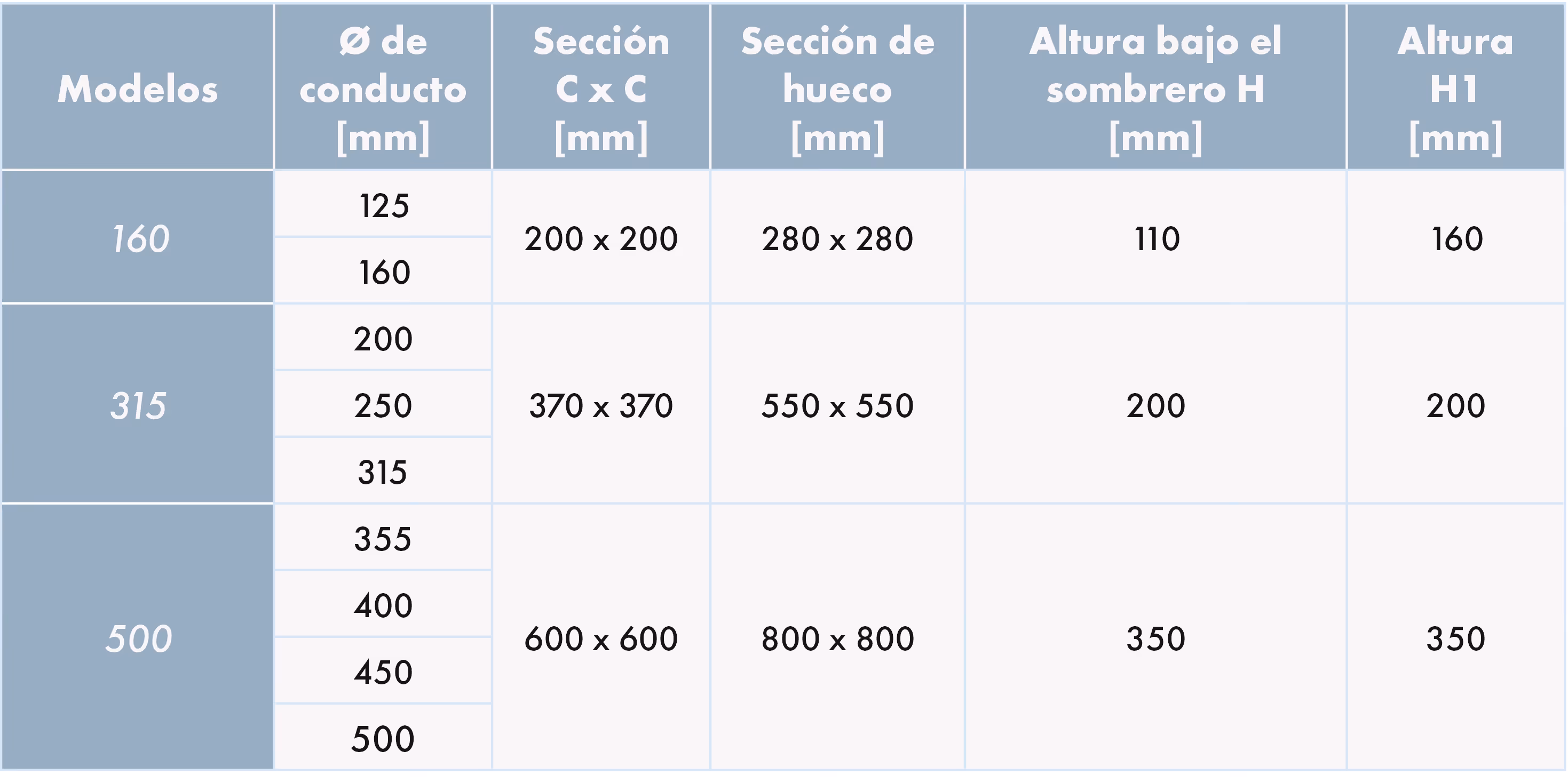

DIMENSIONES
DIMENSIONES
SELECCIÓN

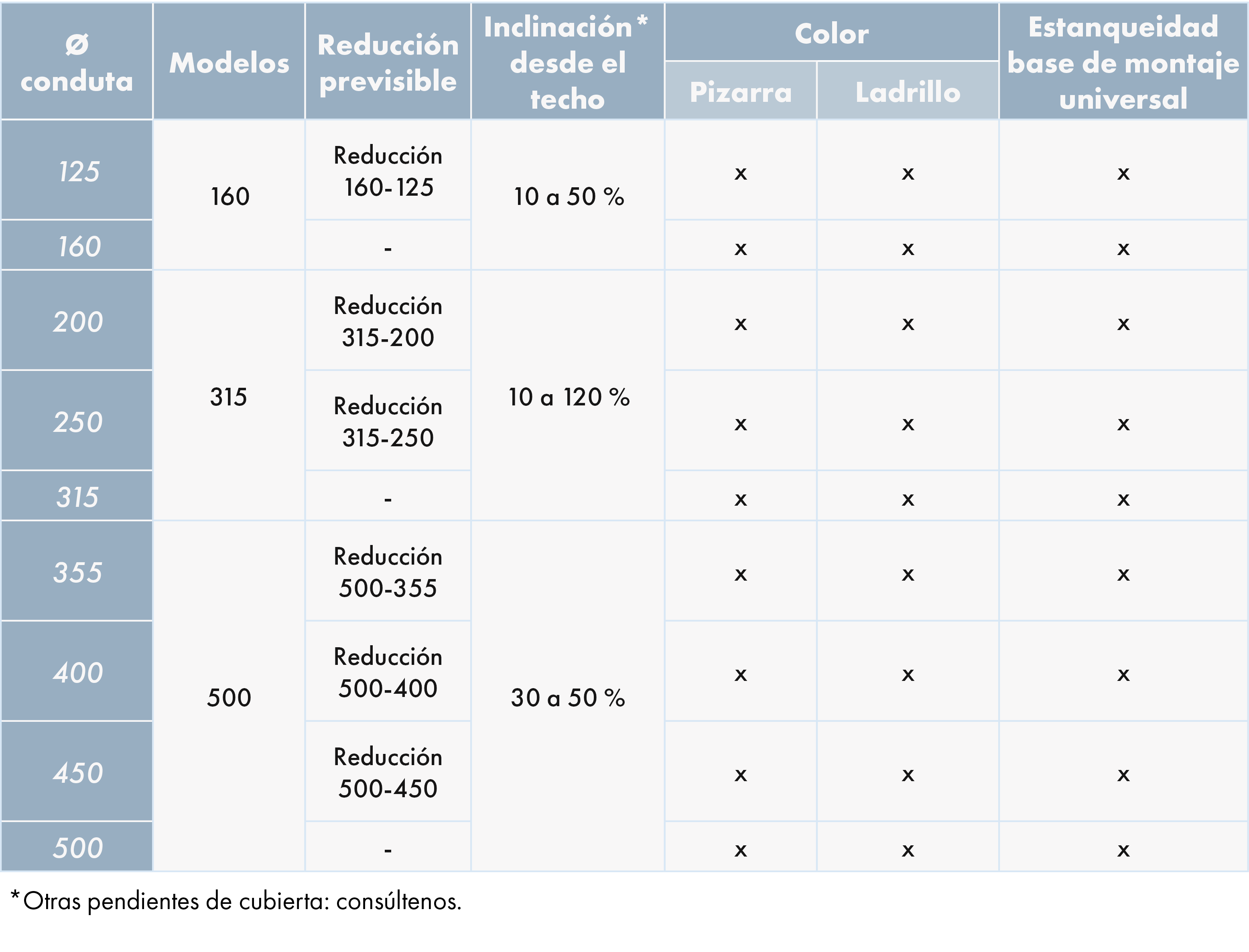

TABLA DE SELECCIÓN PARA CTD
Equivalencia del porcentaje de inclinación en grados:
- 10% = 5°; 30% = 16°; 50% = 26°; 120% = 50°.
INSTALACIÓN
ACCESORIOS
Reduções centrais
Diâmetros 125, 200, 250, 355, 400
e 450 mm.
