Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Facilidade de instalação: viseira anti chuva amovível e folha de chumbo moldável.
Rede anti pássaro instalada nas aberturas da proteção.
Boa estanquidade graças a uma folha de chumbo.

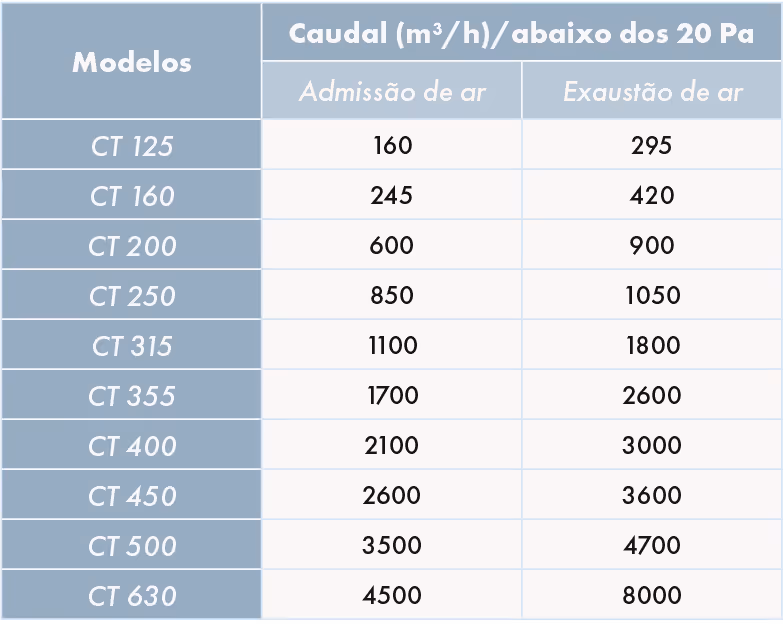

Gama
- Chapéu de cobertura metálico.
- Diâmetros: de 125 até 630 mm.
- Cores: telha (RAL 8012) ou ardósia (RAL 7024).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa4c8993e13f41ba687aaa_24-CT-gama.png)
Designação
Aplicação / Utilização
- Admissão ou exaustão de ar.
- Instalações VMC simples ou duplo fluxo, sistemas de climatização, hottes de cozinhas domésticas.

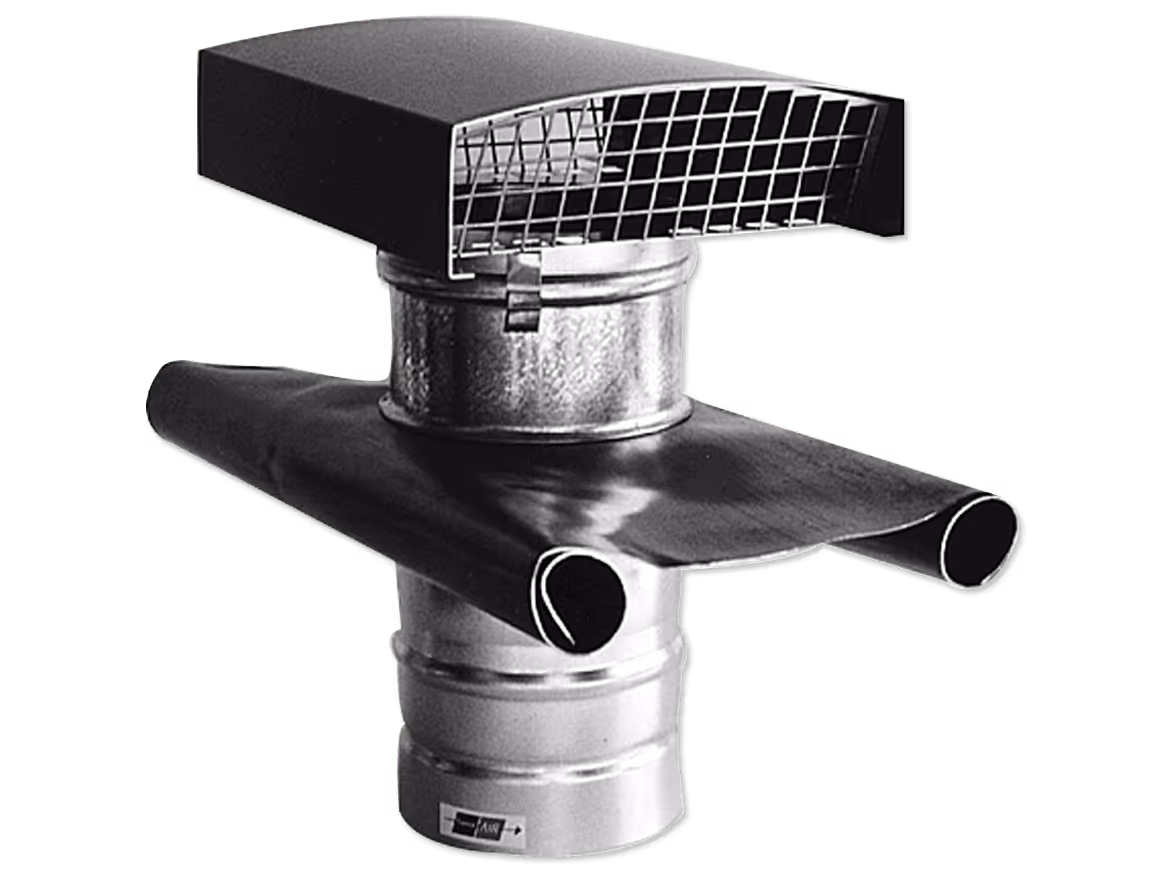

Construção / Composição
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b372ed5d9e22dda4140a57_24-CT-construcao-composicao.png)
- Viseira anti chuva em alumínio pré-lacado.
- Grelha de proteção.
- Proteção de telhado em chumbo.
- Chapa de suporte (exceto do Ø125 até Ø160 mm.
- Furos (fixação na estrutura).
- Conduta de ligação metálica.
Opções
Acondicionamento
- Vendido à unidade.

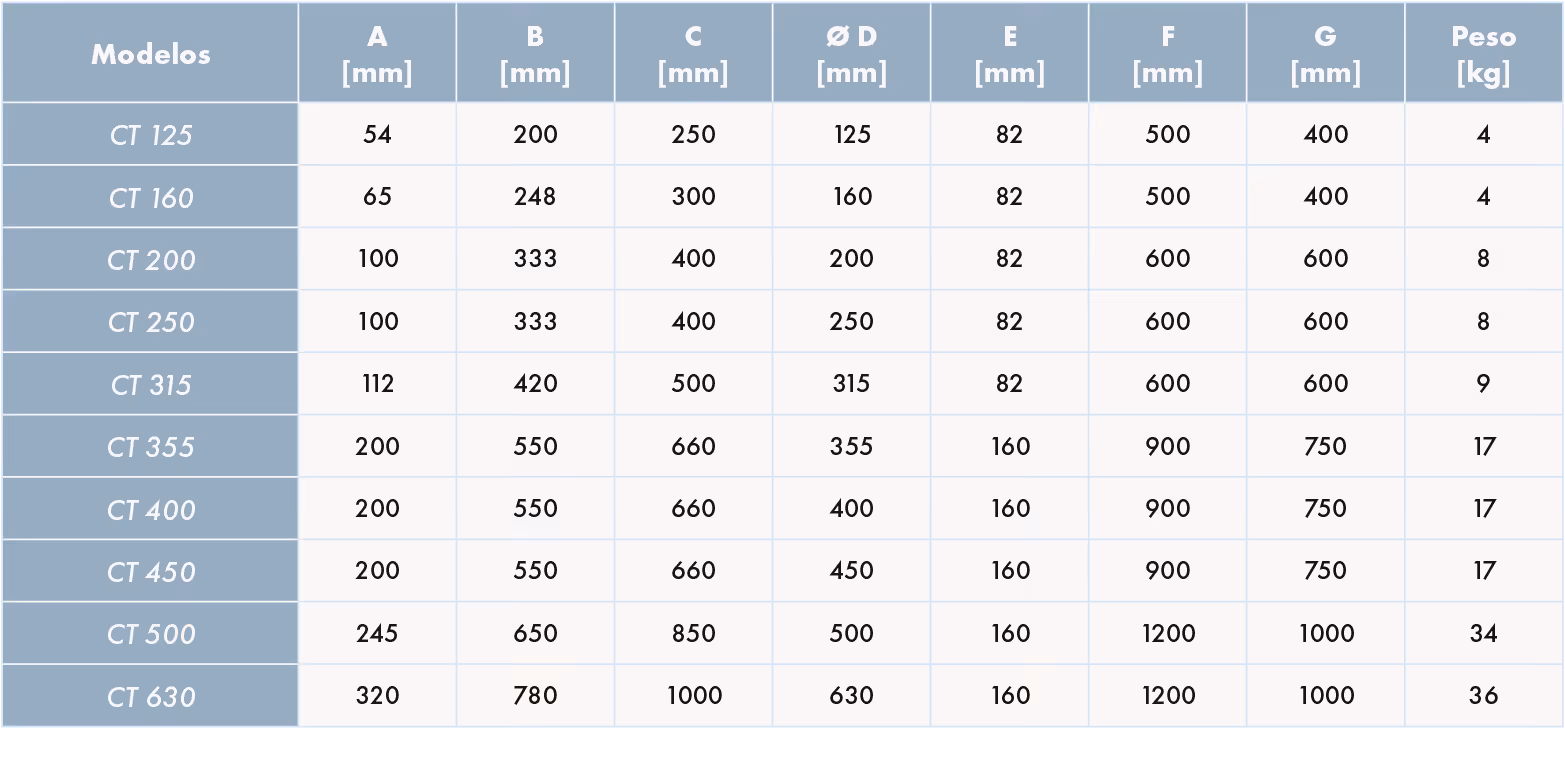

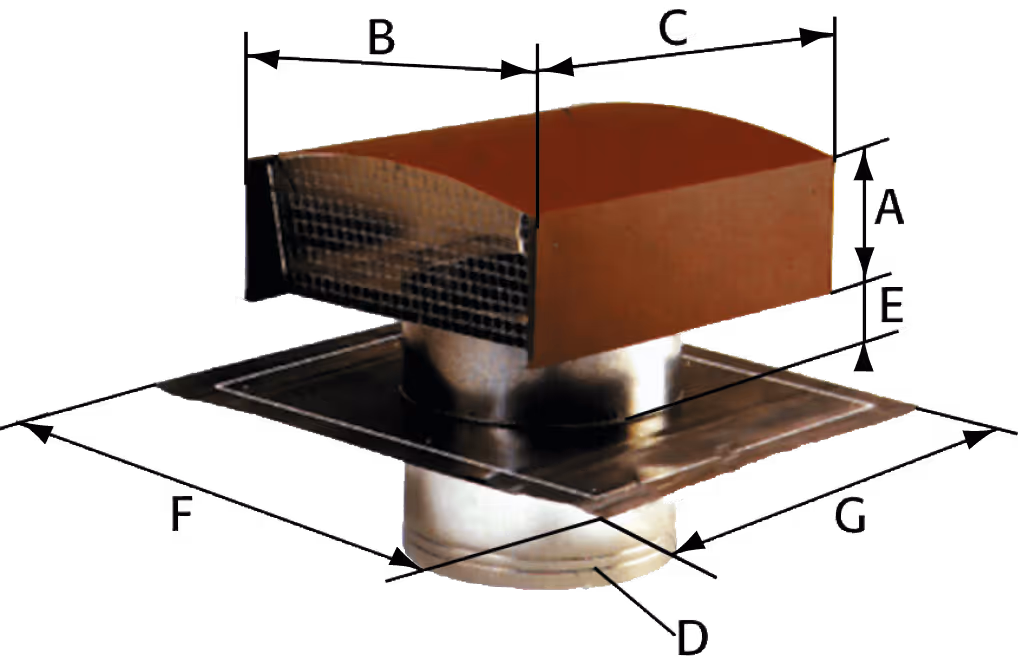

ATRAVANCAMENTOS E PESOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa4d0cdc9c40d158ff853b_24-CT-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa4d1551a9b36632ece0ca_24-CT-atravancamentos-pesos-2.png)
LIMITES DE UTILIZAÇÃO
- Recomendação: 20 Pa.

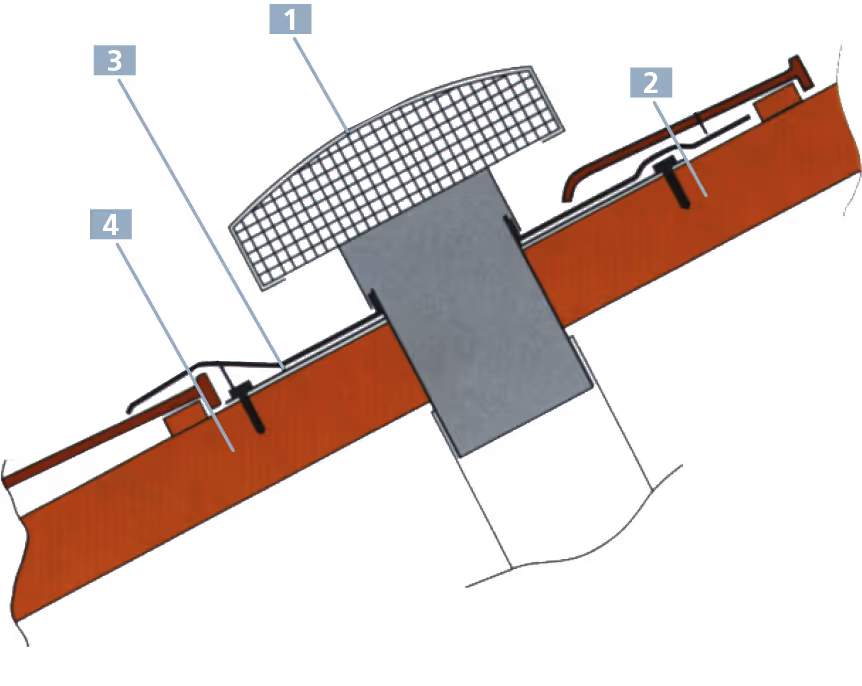

INSTALAÇÃO DO CT
- Retirar a viseira anti chuva 1 fixada por parafusos.
- Fixar a chapa de suporte 3 na estrutura, utilizando o máximo de furos 4 previstos para esse efeito.
- Esta operação assegura a sustentação mecânica do chapéu.
- Moldar a folha de chumbo 2 , dando forma aos relevos e evitando os rebordos do embutido.
- Instalar a viseira anti chuva com o escoamento do ar perpendicular à inclinação do telhado (na instalação, recomenda-se a aplicação de óleo de pátina).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa4df46e6f7f98a1c04442_24-CT-instalacao.png)
CURVAS AERÓLICAS
Admissão de ar
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa4e18cead7733cadd7d0a_24-CT-curva-1.png)
Exaustão de ar
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa4e2706c82472c636ce95_24-CT-curva-2.png)
