CT

tapa metálica para entrada o escape de aire

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Facilidad de instalación: visera impermeable extraíble y lámina de plomo moldeable.
Red antipájaros instalada en las aberturas de la protección.
Buena estanqueidad gracias a una lámina de plomo.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

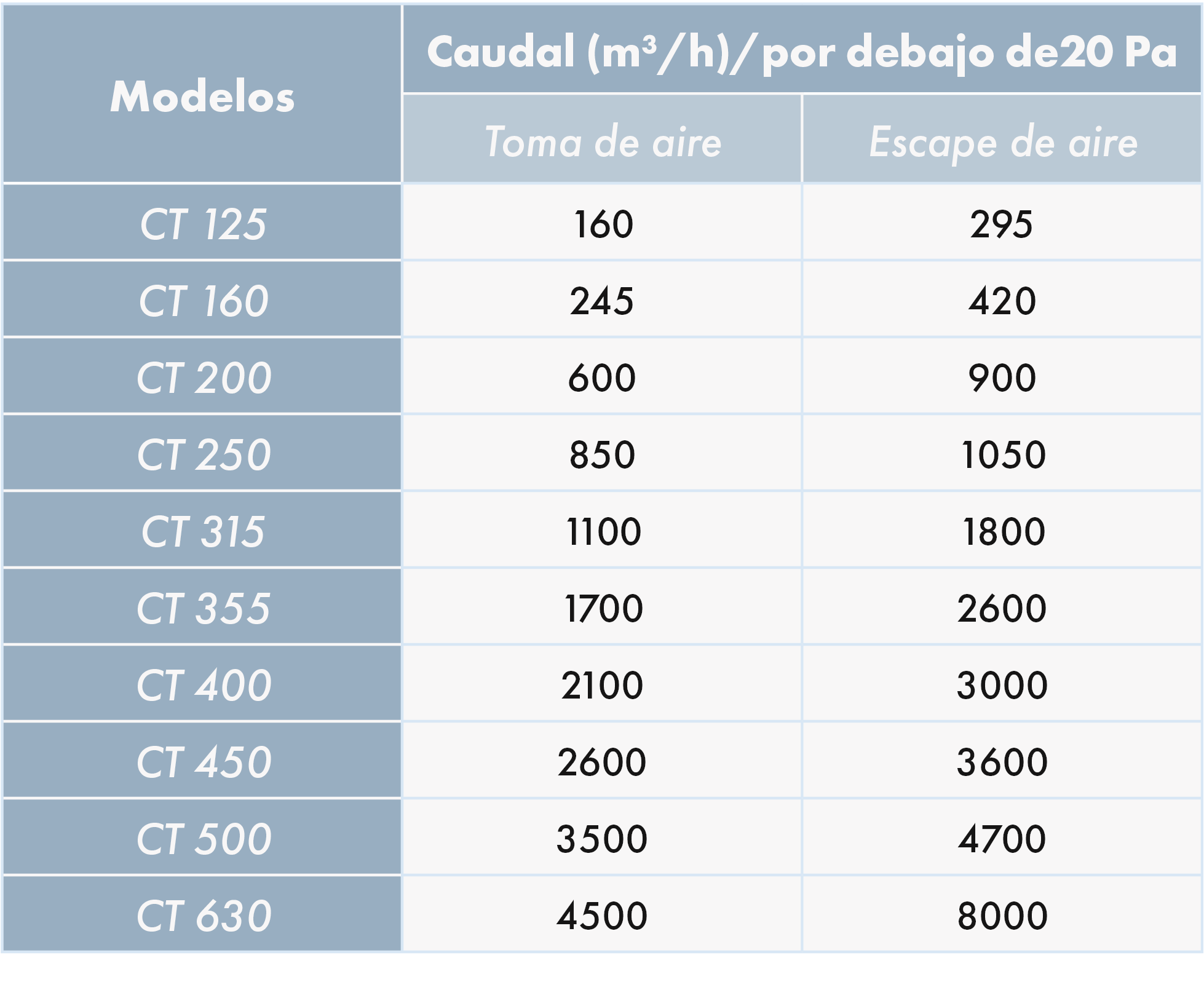

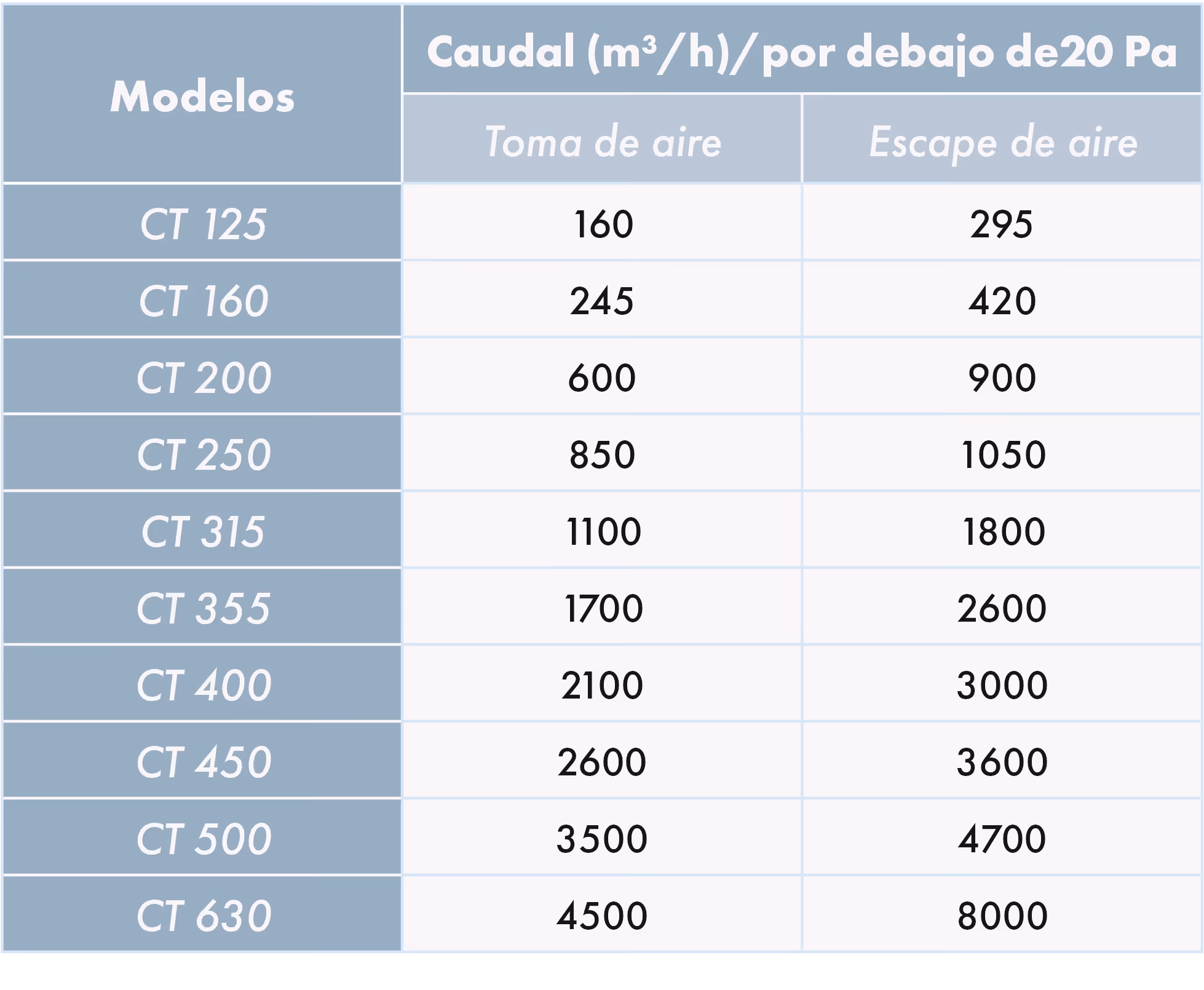

GAMA

Tapa metálica.
Diámetros: de 125 a 630 mm.
Colores: azulejo (RAL 8012) o ardosia (RAL 7024).

DESIGNACIÓN

APLICACIÓN/USO

Entrada o escape de aire.
Instalaciones VMC de flujo simple o doble, sistemas de aire acondicionado, campanas de cocina domésticas.

CONSTRUCCIÓN/COMPOSICIÓN

Visera para lluvia en aluminio prelacado.
Rejilla de protección.
Protección de techo con plomo.
Placa de soporte (excepto Ø125 a Ø160 mm.
Orificios (fijación en la estructura).
Conducto de conexión metálico.

OPCIONES

EMBALAJE

Se vende por unidad.

DIMENSIONES

DIMENSIONES Y PESOS

‍

LÍMITES DE USO

Recomendación: 20 Pa.

SELECCIÓN

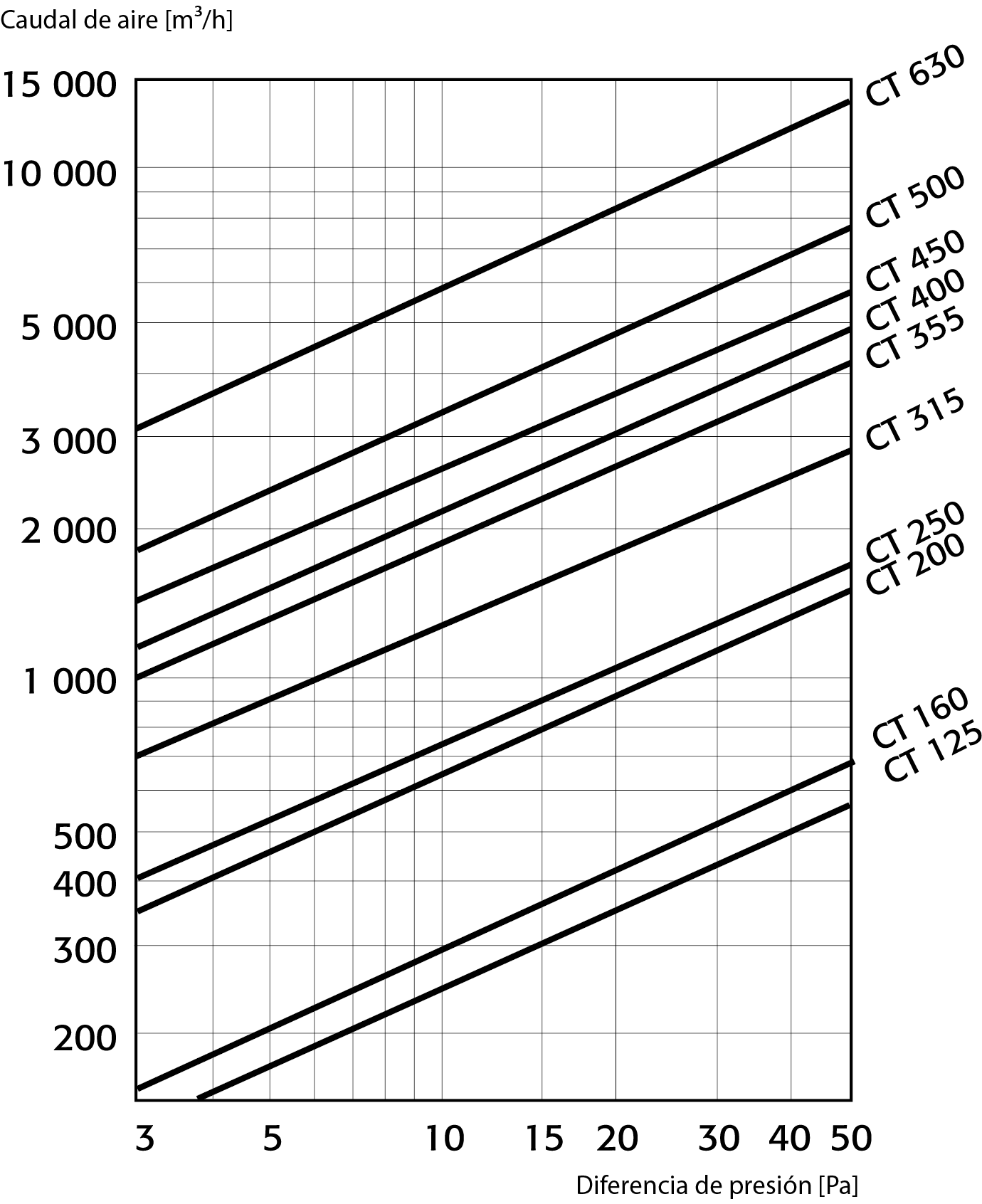

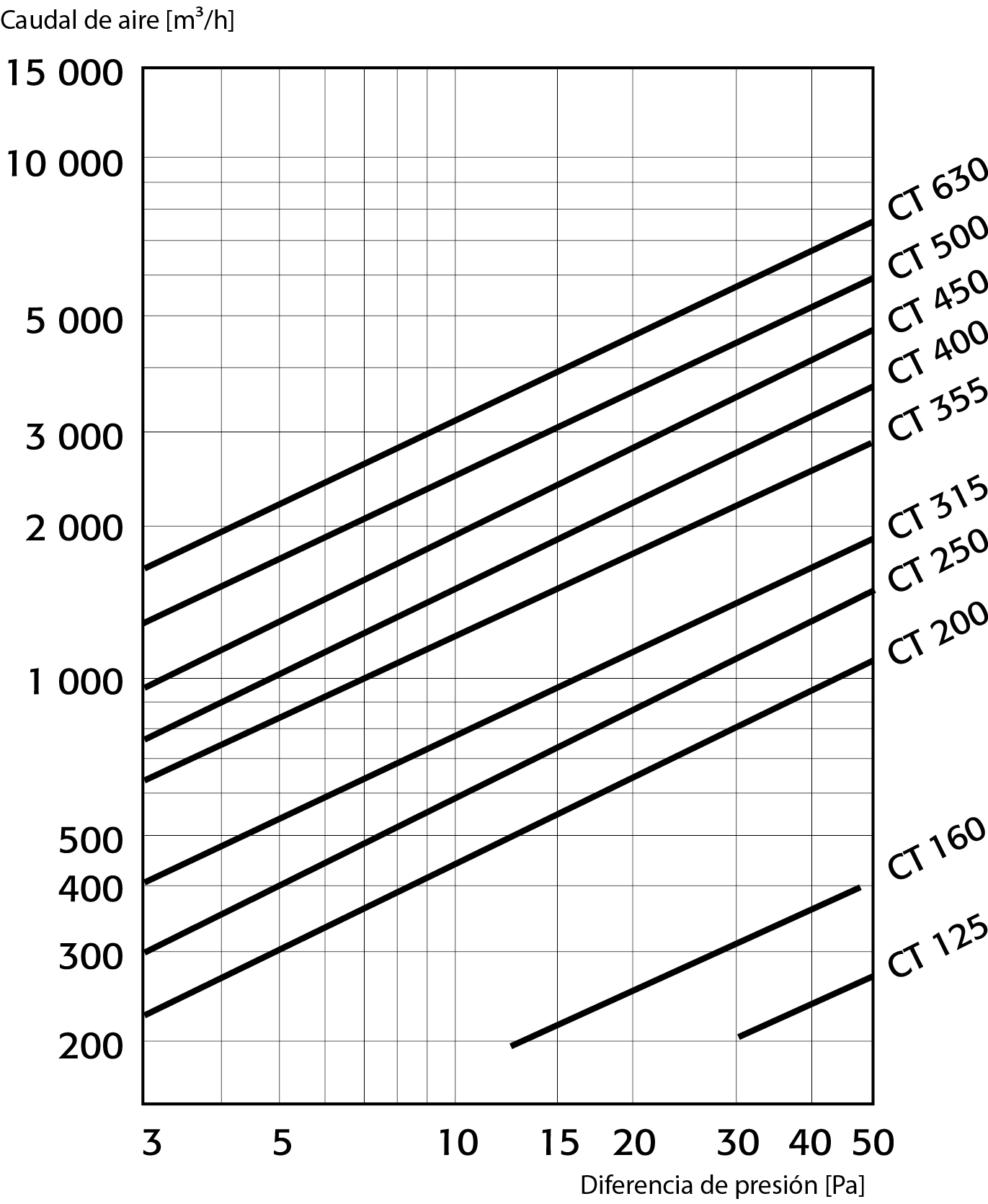

CURVAS AERÓBICAS

Entrada de aire

Extracción de aire

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALACIÓN

INSTALACIÓN DE GATOS

Extraiga la visera para lluvia 1 fijada mediante tornillos.
Fije la placa de soporte 3 en la estructura, utilizando el número máximo de orificios 4 previstos para este fin.
Esta operación asegura el soporte mecánico del sombrero.
Moldea la lámina de plomo 2, dando forma a los relés y evitando los bordes estampados.
Instale la visera para lluvia con el flujo de aire perpendicular a la pendiente del techo (durante la instalación, se recomienda aplicar aceite de pátina).
