Clean'Air Evo

filtros eletrostáticos

This is some text inside of a div block.

Vantagens

Filtragem de elevada eficiência (partículas 0,01 a 10 μm).
Perdas de carga reduzidas (abaixo de 70 Pa).
Classe de proteção IP 55, indicador de manutenção e tabuleiro de recolha de gorduras como standard.
Eficiência até 98%, segundo a norma EN 779:2002, por laboratório independente.
Célula de elevado comprimento, com placas ionizadoras em inox.
Isoladores cerâmicos de elevada dimensão e fora do fluxo de ar.
Custo de exploração reduzido: manutenção simples, sem consumíveis.
Instalação simples, com comutação do sentido do ar facilitada.
Possibilidade de integrar sistema de lavagem.
Possibilidade de associar módulo de carvão ativado ou módulo UVC para tratamento de odores.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Filtro para rede de conduta - série Clean’Air Evo.
Monofásico 230 V - 50 Hz.
Caudais: de 2500 até 25000 m³/h.

Célula de filtragem:

Série 2500 com 1 célula de filtragem.
Série 5000 com 2 células de filtragem.
Série 7500 com 3 células de filtragem.
Série 10000 com 4 células de filtragem.
Série 15000 com 6 células de filtragem.
Série 20000 com 8 células de filtragem.
Série 25000 com 10 células de filtragem.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Captação das partículas de pequenas dimensões (0,01 a 10 μm).
Cozinhas de restaurantes, bares, take-aways, hotelaria, cantinas, cafés e indústria alimentar.

CONSTRUÇÃO / COMPOSIÇÃO

Pré-filtro e pós-filtro:

Malha metálica em alumínio, eficiência G2.

Célula ionizador/coletor:

Placas robustas em dentes de serra em inox AISI 304.
Tensão ionizador: 12 kV.
Tensão coletor: 6 kV.

Caixa:

Construção em chapa de aço galvanizado com 1,5 mm de espessura.

Acabamento:

Pintura epóxi.

Isolamento:

Alta tensão cerâmico, situado fora do fluxo de ar.

OPÇÕES

Séries especiais para caudais superiores a 25000 m³/h, sob pedido.
Módulo de lavagem automática, sob pedido.
Módulo de carvão ativado para tratamento de odores.
Módulo de lâmpadas UVC para tratamento extra de gorduras e de odores.

ACONDICIONAMENTO

Vendido à unidade.
Entregue em palete.

DIMENSÕES

VISTA GERAL DO CLEAN'AIR EVO

PRINCÍPIO DE FUNCIONAMENTO

O ar poluído é introduzido no filtro eletrostático por um ventilador.
O pré-filtro lavável retém as partículas maiores.
O ionizador de alta tensão carrega todas as partículas no fluxo de ar.
As partículas carregadas são enviadas para as placas do coletor ligadas à massa. Essas partículas sólidas depositam-se nas placas até à limpeza (por lavagem ou outros meios). As partículas líquidas escorrem e deixam o filtro através de um sifão.
O pós-filtro melhora a distribuição de ar e capta igualmente toda a matéria aglomerada que se desagregue acidentalmente do coletor.

‍

ATRAVANCAMENTOS

‍

‍

LIMITES DE UTILIZAÇÃO

Temperatura máxima: 60° C em funcionamento contínuo.
Produtos de filtragem compatíveis com a filtragem eletrostática.

‍

SISTEMA DE LIMPEZA

Limpeza fácil devido à célula individual que agrupa ionizador e coletor.

‍

CÉLULA IONIZADOR/COLETOR

O sistema de placas de ionização em aço inox é mais eficiente e resistente que os sistemas com fios de tungsténio.

Isolador cerâmico de grandes dimensões

Ionizador do tipo lâmina em inox

‍

ORIENTAÇÃO DO FLUXO DE AR

Facilmente adaptável em obra.

SELEÇÃO

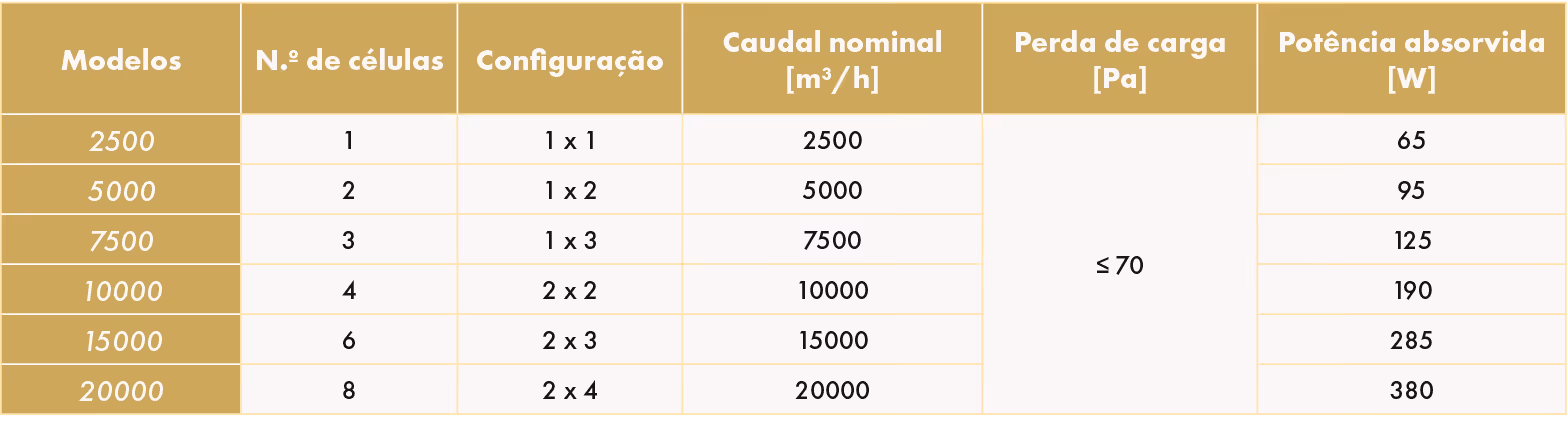

TABELA DE PRÉ-SELEÇÃO PARA CLEAN’AIR EVO

INSTALAÇÃO

Filtro Clean’Air Evo:

Possui um dreno para evacuação dos óleos e tabuleiro de recolha.
Pode ser instalado em paralelo para caudais elevados.
Pode ser instalado em série para uma melhor qualidade de filtragem.

‍

MANUTENÇÃO

Os poluentes fluidos, como as partículas de óleo:

Escorrem ao longo das placas.
São evacuados por uma ligação a sifão.
Podem ser recuperados e reciclados.
O coletor é limpo com ar comprimido, com água ou por imersão, com um detergente.

ACESSÓRIOS

Módulo de lavagem automática Clean'Air Evo

Para acoplar a filtro eletrostático da série Clean’Air Evo.

Para redução das operações de limpeza e manutenção das células.

Módulo com injetores para lavagem das células com solução de água + detergente.

Será dotado de armário que controla toda a operação.

Por favor consulte-nos para mais informações.

Módulo de carvão ativado MCarb para o tratamento de odores

Princípio de funcionamento: o módulo de carvão não está equipado com filtro de gorduras. Este não pode ser instalado sem proteção contra contaminação de gorduras / partículas, proporcionada pelo filtro eletrostático da série Clean’Air Evo.

Construção/composição: caixa em aço com pintura epóxy, com painéis laterais de acesso. O módulo pode ser invertido, não tendo que definir acesso pelo lado direito ou esquerdo. Célula de carvão, com teor especial para lidar eficazmente com odores de comida ou confeção alimentar.

Manutenção: a manutenção regular de todo o sistema é aconselhada de modo a garantir a performance do mesmo. Substituição das células filtrantes.

Atravancamentos

Seleção: resistência ao fluxo do ar: aproximadamente 160 Pa. Módulo carvão concebido para ser utilizado com o filtro eletrostático Clean’Air Evo sendo acoplado diretamente.
