Clean'Air Evo

filtros electrostáticos

aire limpio aire limpio

Este es un texto dentro de un bloque div.

Ventajas

Filtración de alta eficiencia (partículas de 0,01 a 10 μm).
Pérdidas de carga reducidas (por debajo de 70 Pa).
Clase de protección IP 55, indicador de mantenimiento y bandeja de recogida de grasa de serie.
Eficiencia de hasta el 98%, según la norma EN 779:2002, realizada por un laboratorio independiente.
Celda de gran longitud, con placas ionizadoras de acero inoxidable.
Aislantes cerámicos de gran tamaño y fuera del flujo de aire.
Coste operativo reducido: mantenimiento sencillo, sin consumibles.
Instalación sencilla, con fácil cambio de dirección de aire.
Posibilidad de integrar el sistema de lavado.
Posibilidad de asociar un módulo de carbón activado o un módulo UVC para el tratamiento de olores.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Filtro de conducto de la serie Clean'Air Evo.
Monofásico 230 V - 50 Hz.
Caudales: de 2500 a 25000 m³/h.

Células de filtración:

Serie 2500 con 1 célula de filtraje.
Serie 5000 con 2 células de filtraje.
Serie 7500 con 3 células de filtraje.
Serie 10000 con 4 células de filtraje.
Serie 15000 con 6 células de filtraje.
Serie 20000 con 8 células de filtraje.
Serie 25000 con 10 células filtraje.

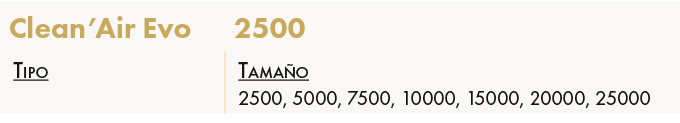

DESIGNACIÓN

APLICACIÓN/USO

Recolección de partículas pequeñas (0,01 a 10 μm).
Cocinas de restaurantes, bares, comida para llevar, hoteles, cantinas, cafeterías e industria alimentaria.

CONSTRUCCIÓN/COMPOSICIÓN

Prefiltro y posfiltro:

Malla metálica en aluminio, eficiencia G2.

Celda ionizadora/colectora:

Robustas placas en forma de diente de sierra en acero inoxidable AISI 304.
Tensión del ionizador: 12 kV
Tensión de colector: 6 kV.

Caja:

Construcción en chapa de acero galvanizado de 1,5 mm de espesor.

Acabado:

Pintura epoxi.

Aislamiento:

Cerámica de alta tensión, ubicada fuera del flujo de aire.

OPCIONES

Serie especial para caudales superiores a 25000 m³/h, bajo pedido.
Módulo de lavado automático, bajo petición.
Módulo de carbón activado para el tratamiento de olores.

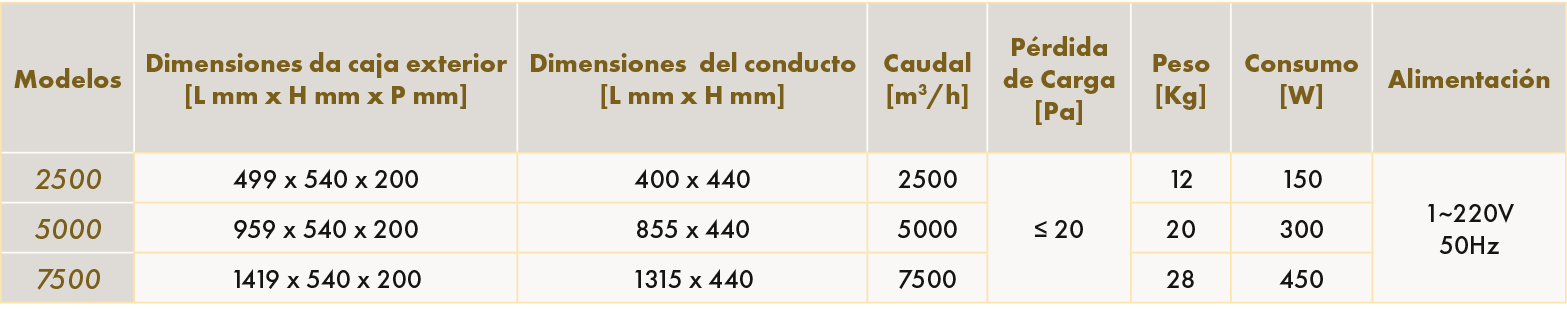

Módulo de lámparas UVC para un tratamiento extra de grasas y olores.

EMBALAJE

Se vende por unidad.
Se entrega en palé.

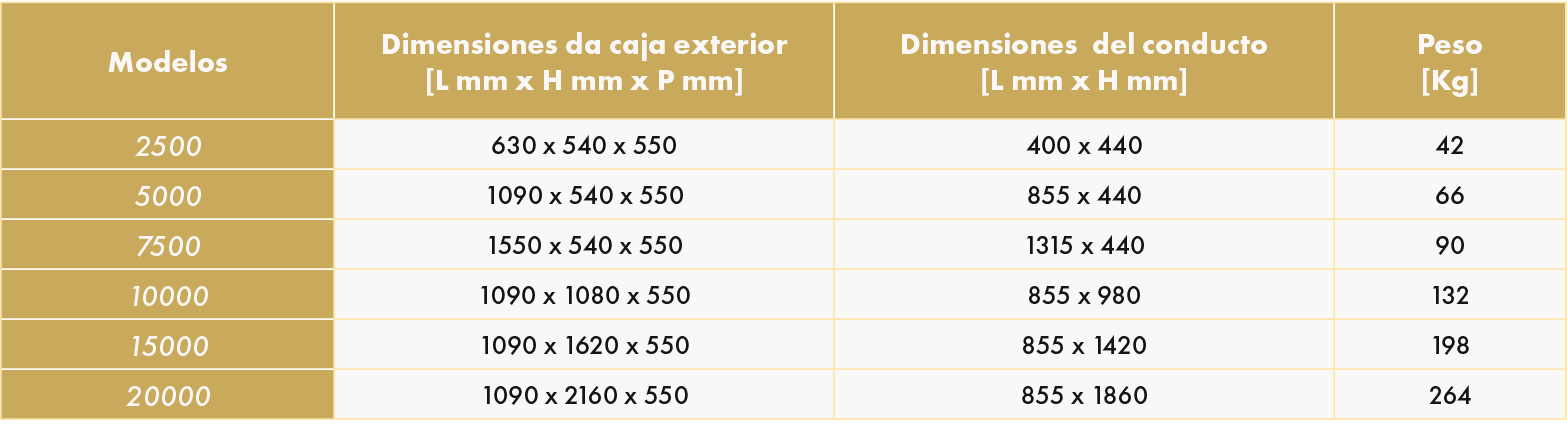

DIMENSIONES

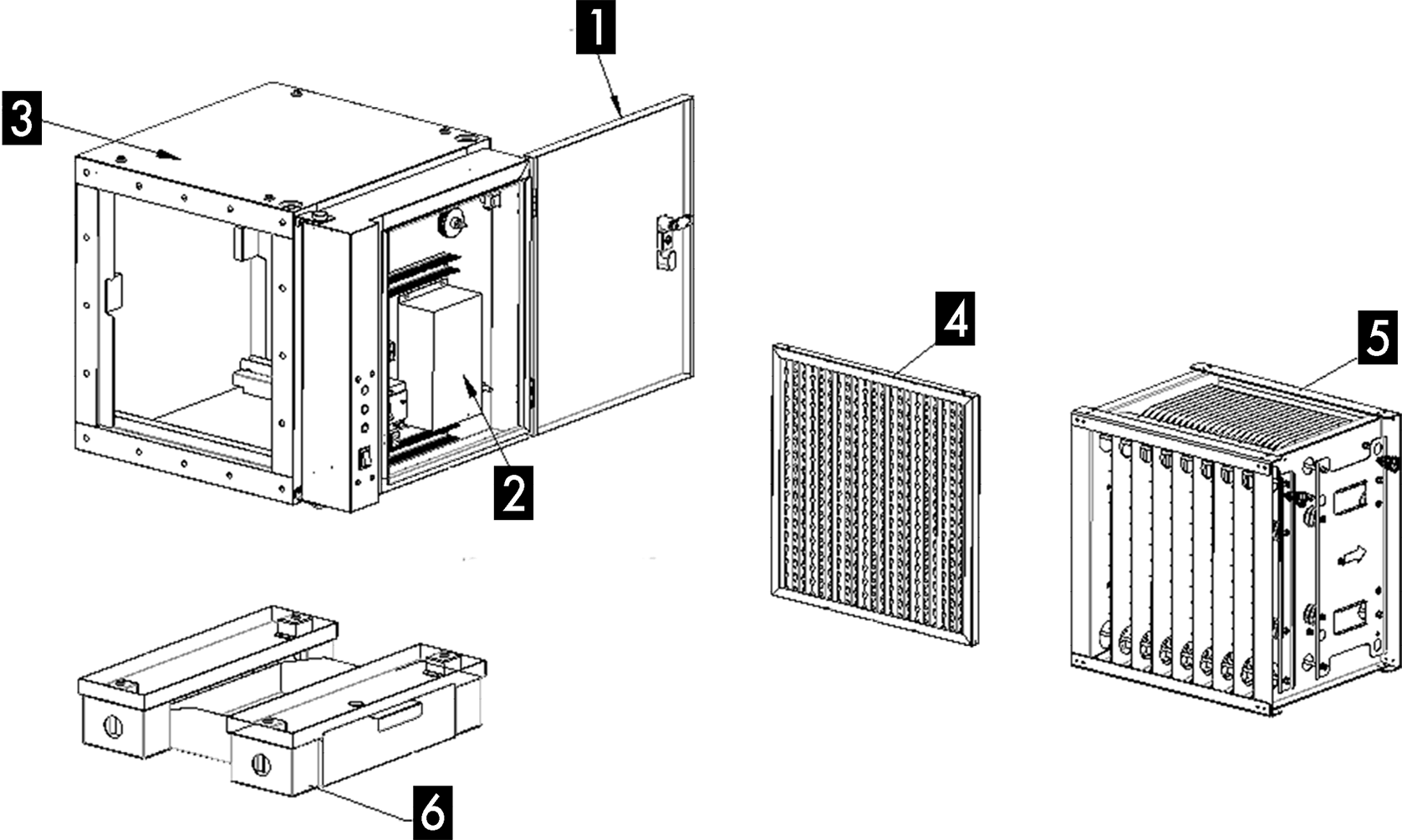

DESCRIPCIÓN GENERAL DE CLEAN'AIR EVO

1) Caja de control eléctrica; 2) Fuente de alimentación de alto voltaje; 3) Caja; 4) Prefiltro; 5) Colector; 6) Tanque de aceite (opcional)

‍

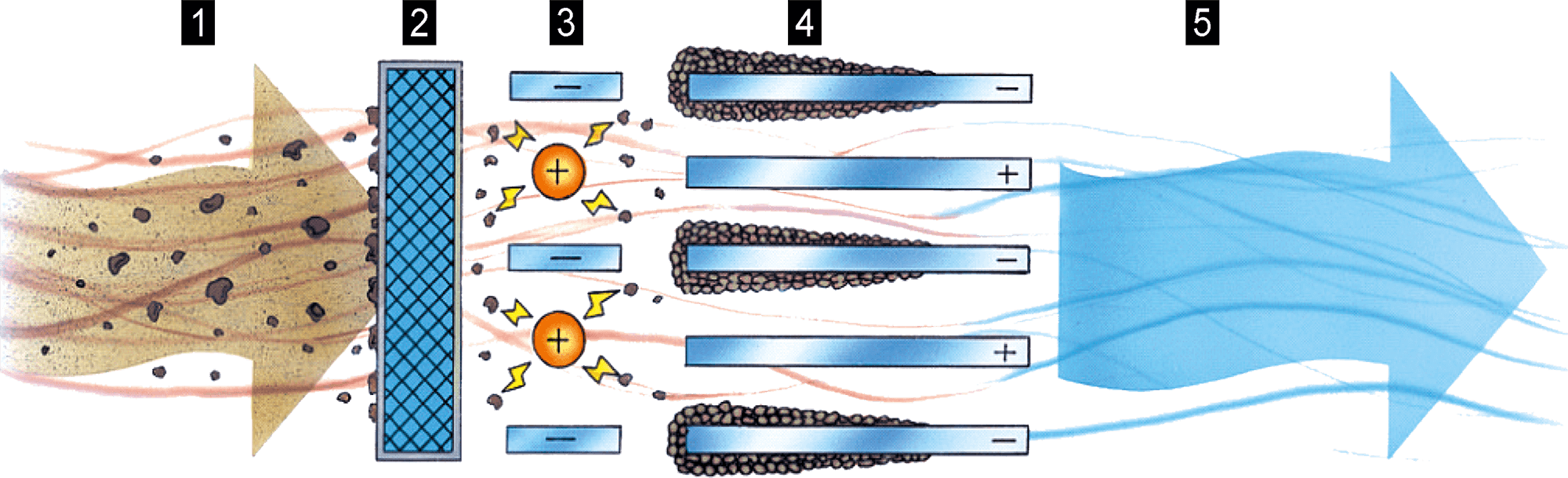

PRINCIPIO DE FUNCIONAMIENTO

El aire contaminado se introduce en el filtro electrostático mediante un ventilador.
El prefiltro lavable retiene las partículas más grandes.
El ionizador de alto voltaje carga todas las partículas en el flujo de aire.
Las partículas cargadas se envían a las placas colectoras adheridas a la masa. Estas partículas sólidas se depositan en las placas hasta su limpieza (mediante lavado u otros medios). Las partículas líquidas se escurren y salen del filtro a través de un sifón.
El posfiltro mejora la distribución del aire y también captura toda la materia aglomerada que se desintegra accidentalmente del colector.

1) Aire contaminado; 2) Prefiltro; 3) Ionizador; 4) Colector; 5) Aire limpio

‍

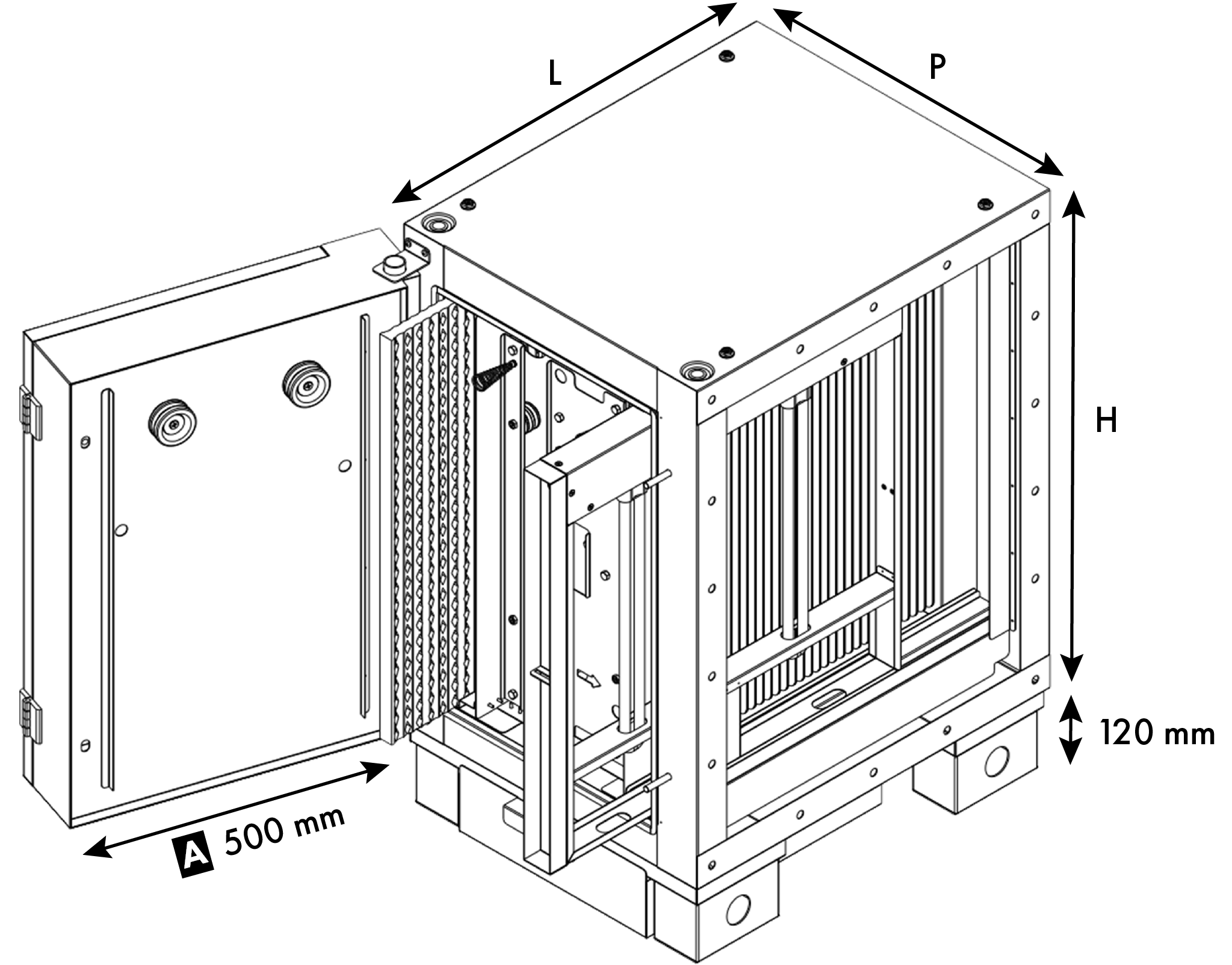

DIMENSIONES

‍

LÍMITES DE USO

Temperatura máxima: 60 °C en funcionamiento continuo.
Productos de filtración compatibles con la filtración electrostática.

‍

SISTEMA DE LIMPIEZA

Fácil limpieza gracias a la celda individual que agrupa el ionizador y el colector.

‍

CÉLULA IONIZADORA/COLECTORA

El sistema de placas de ionización de acero inoxidable es más eficiente y resistente que los sistemas de alambre de tungsteno.

Aislante cerámico de gran tamaño

Tipo de hoja ionizadora en acero inoxidable

‍

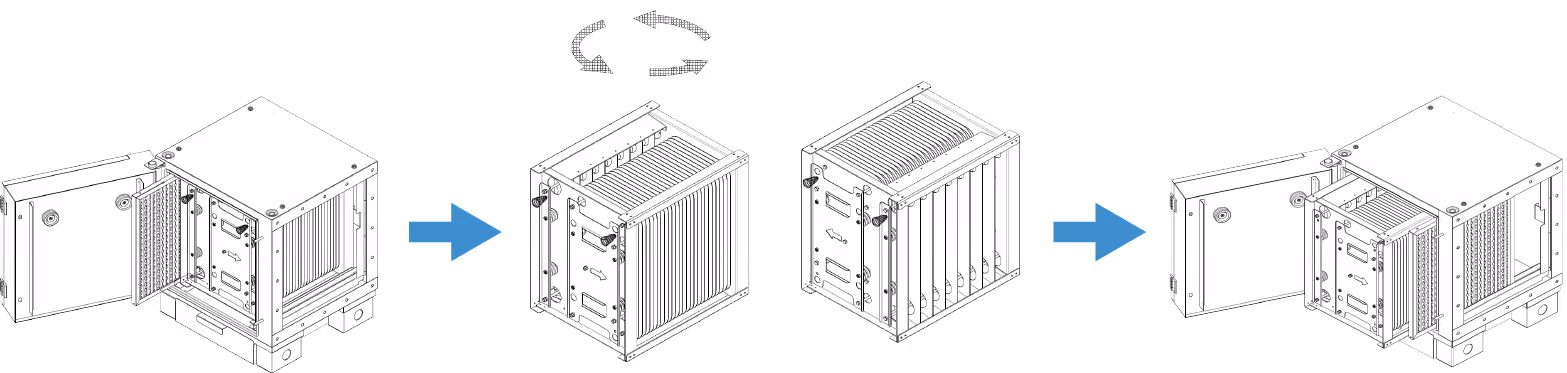

ORIENTACIÓN DEL FLUJO DE AIRE

Se adapta fácilmente in situ.

SELECCIÓN

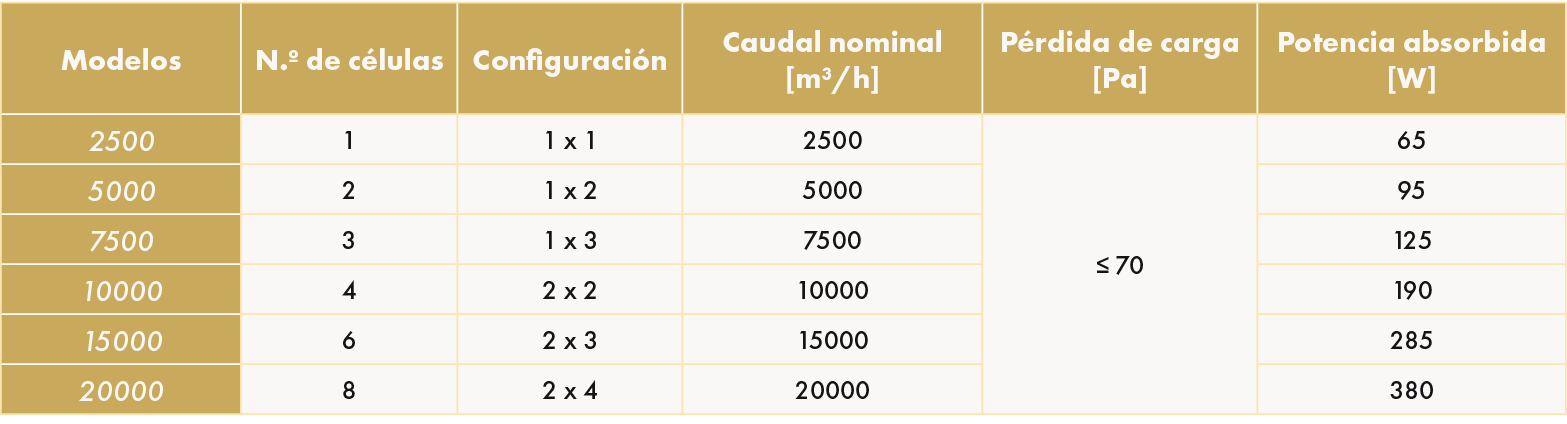

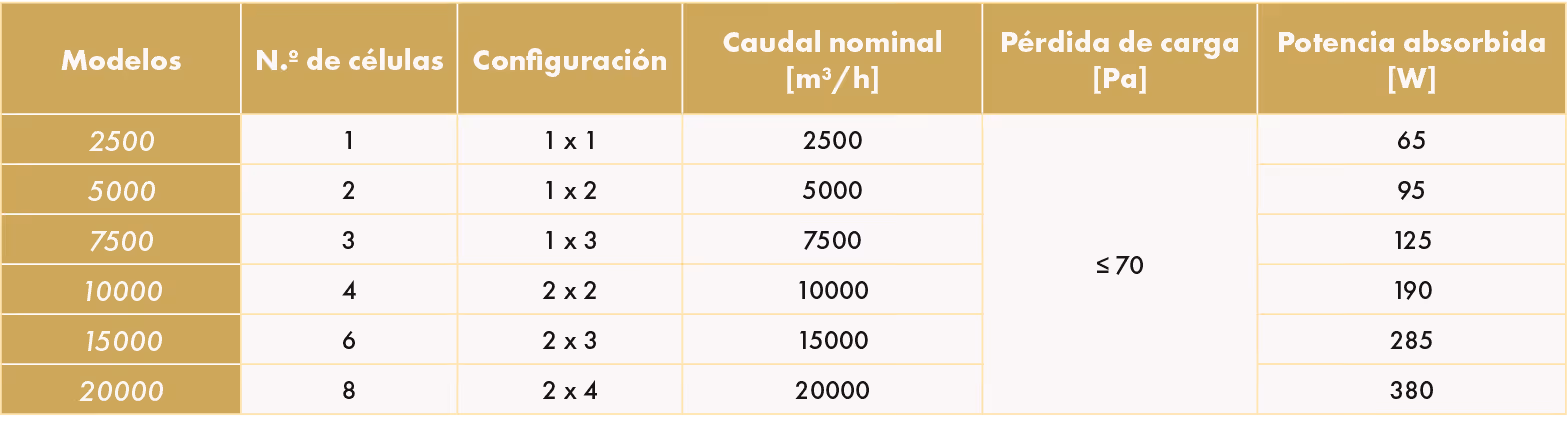

TABLA DE PRESELECCIÓN PARA CLEAN'AIR EVO

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALACIÓN

Filtro Clean'Air Evo:

Cuenta con un desagüe para la evacuación de aceites y una bandeja de recogida.
Se puede instalar en paralelo para caudales altos.
Se puede instalar en serie para una mejor calidad de filtrado.

‍

MANTENIMIENTO

Contaminantes fluidos, como partículas de aceite:

Corre a lo largo de los platos.
Se evacuan a través de una conexión de sifón.
Se pueden recuperar y reciclar.
El colector se limpia con aire comprimido, con agua o por inmersión con un detergente.

ACCESORIOS

Módulo de lavagem automática Clean'Air Evo

Para acoplar a filtro eletrostático da série Clean’Air Evo.

Para redução das operações de limpeza e manutenção das células.

Módulo com injetores para lavagem das células com solução de água + detergente.

Será dotado de armário que controla toda a operação.

Por favor consulte-nos para mais informações.

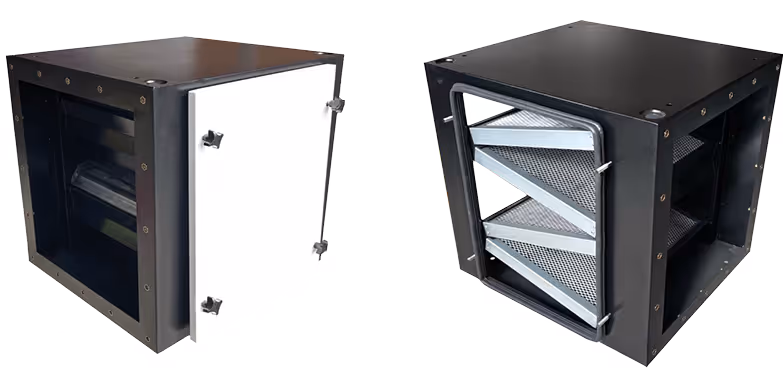

Módulo de carbón activado mCarb para tratamiento de olores

Principio de funcionamiento: el módulo de carbón no está equipado con un filtro de grasa. No se puede instalar sin la protección contra la contaminación por grasas y partículas, que proporciona el filtro electrostático de la serie Clean'Air Evo.

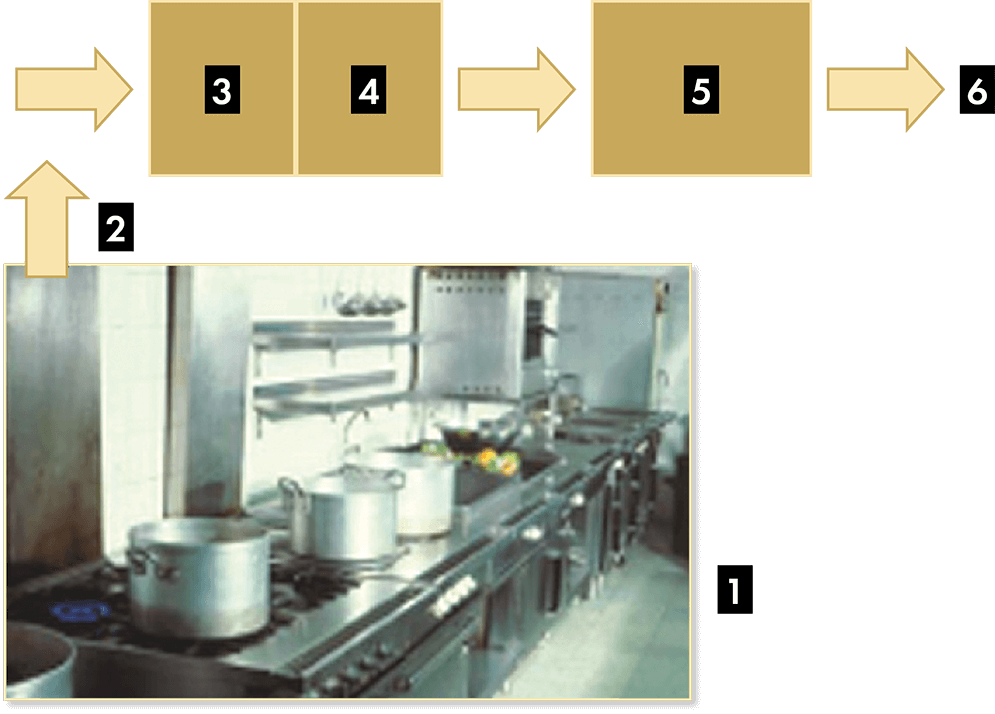

1) Ejemplo de instalación con posicionamiento de las unidades del sistema de extracción; 2) Aire de extracción; 3) Clean Air Evo; 4) módulo de carbón; 5) Ventilador; 6) Atmósfera

‍

Construcción/composición: caja de acero con pintura epoxi, con paneles laterales de acceso. El módulo se puede invertir, sin tener que definir el acceso por el lado derecho o izquierdo. Celda de carbono, con un contenido especial para tratar eficazmente los olores de los alimentos o productos de confitería.

‍

Mantenimiento: se recomienda el mantenimiento regular de todo el sistema para garantizar el rendimiento del sistema. Sustitución de las celdas filtrantes.

‍

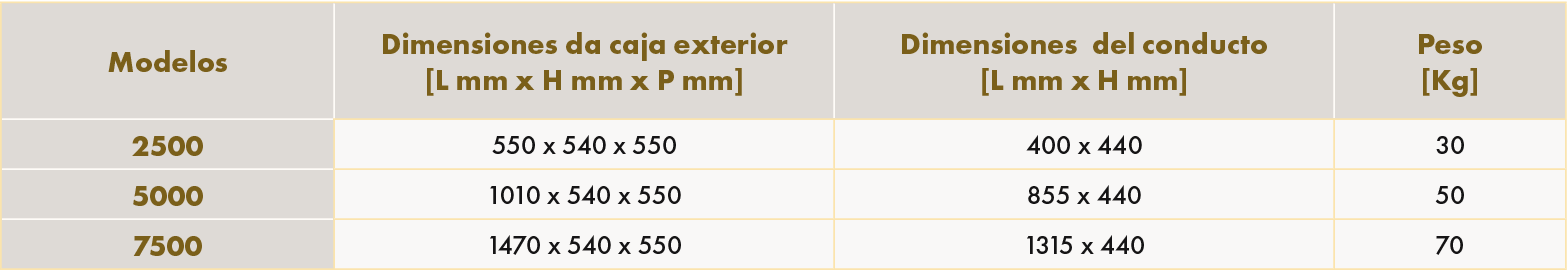

Dimensiones

‍

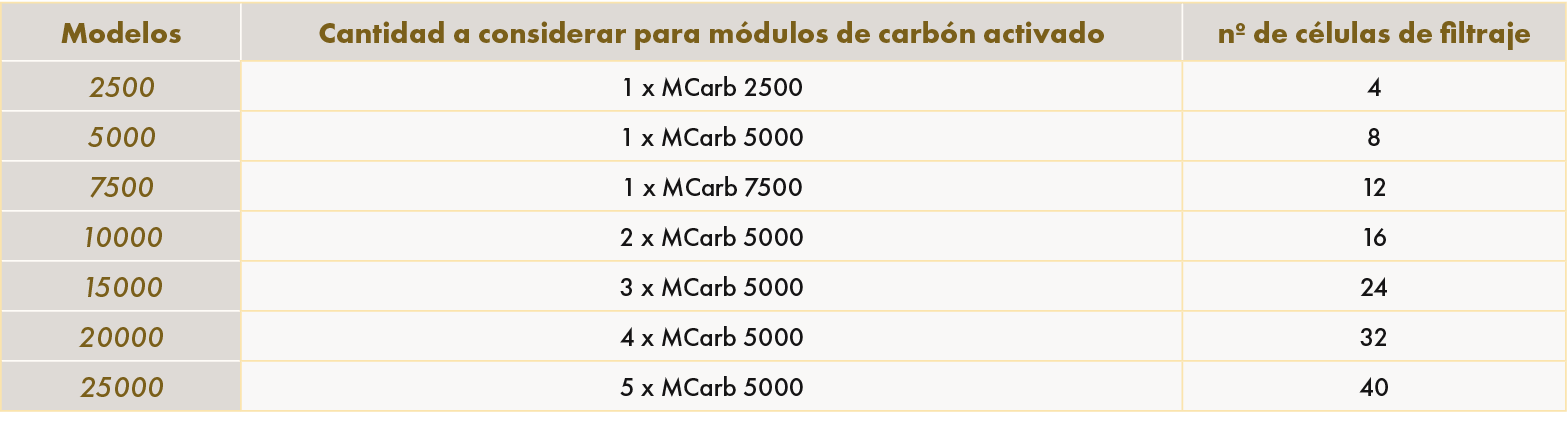

Selección: resistencia al flujo de aire: aproximadamente 160 Pa. Módulo de carbono diseñado para usarse con el filtro electrostático Clean'Air Evo acoplado directamente.
