Circé® 5

registo corta-fogo retangular equipado com o mecanismo EVO

circe 5

This is some text inside of a div block.

Vantagens

Registos corta-fogo com certificação CE e NF.
Testados a 500 Pa.
Um único mecanismo de comando evolutivo (EVO) em toda a gama.
Acionamento por fusível (Evo A), por fusível ou bobine (Evo T) e (Evo M).
Bobine de acionamento de dupla tensão 24 / 48 Vcc (Evo T).
Motor de rearme de dupla tensão 24/48 V CC e 24 V CA (Evo M).
Baixas perdas de carga e nível acústico reduzido graças ao mecanismo situado fora do fluxo de ar.
Mecanismo de transição reduzido nos diâmetros de 100 a 315 mm, facilitando a fixação.
Classe de estanquidade ao ar C, de acordo com a norma EN 1751.

‍

No items found.

DESCRIÇÃO TÉCNICA

GAMA

14 modelos do diâmetro 100 até 800 mm.

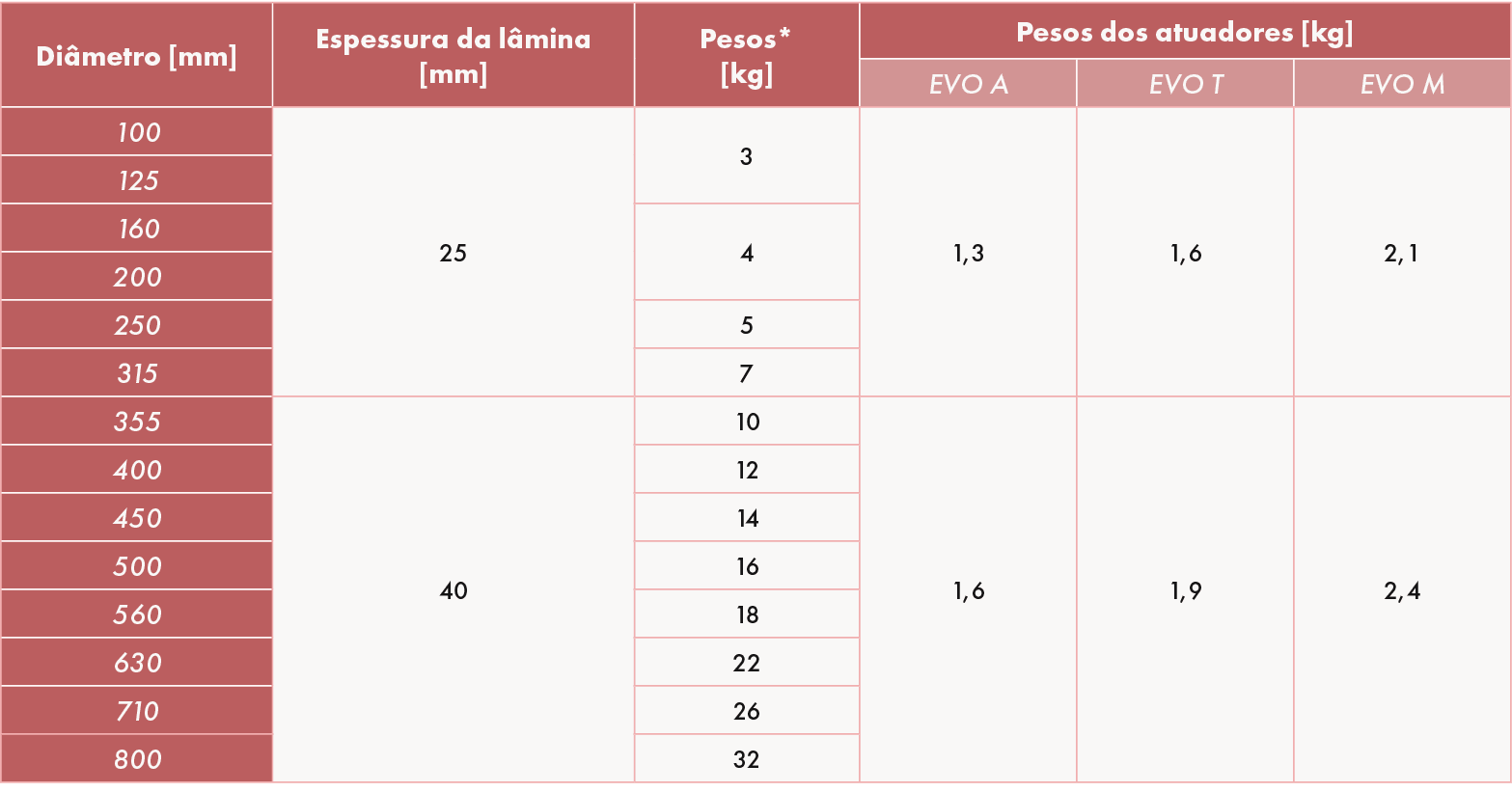

Dimensões e pesos

* Peso do registo apenas; o peso do atuador escolhido deve ser adicionado ao peso final.

Mecanismos

‍

(1) «Contacto FDCU» refere-se a um contacto de princípio e fim de curso que reflete a posição da lâmina da válvula (CMSI);
(2) «Contacto FDCB» refere-se a um contacto duplo de princípio e fim de curso da lâmina da válvula (CMSI e GTC);
(3) Kit para montagem no local da obra; (4) Emissão ou rutura.

‍

Toda a gama está equipada com início e fim de curso.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Restabelece a continuidade do grau corta-fogo no atravessamento de condutas numa parede ou laje em caso de incêndio.

CONSTRUÇÃO / COMPOSIÇÃO

(1) - Túnel em aço galvanizado;
(2) - Lâmina móvel em material refratário;
(3) -Atuador;
(4) - Junta de estanquidade em borracha;
(5) - Junta intumescente;
(6) - Junta de estanquidade da lâmina móvel.

OPÇÕES

Túnel do registo corta-fogo em aço inoxidável.
Registo corta-fogo ATEX.

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

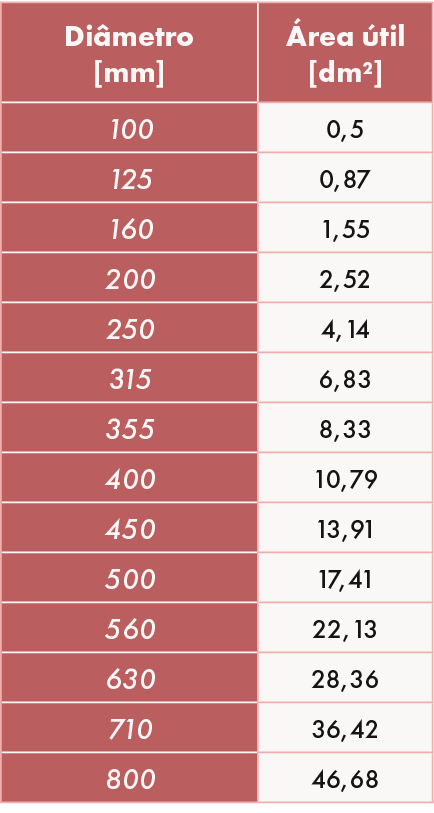

ÁREA ÚTIL DE PASSAGEM

‍

CARACTERÍSTICAS TÉCNICAS

Construção:

Construção em aço galvanizado com lâmina em material refratário.

Estanquidade ao ar:

Classe C (EN 1751).

Orientação do mecanismo:

O eixo da lâmina do registo corta-fogo Circé® 5 pode ser orientado em qualquer posição, horizontal ou vertical.

Sentido do fogo:

O sentido do fluxo de ar e o sentido do fogo são indiferentes.

Fusível térmico:

Disparo automático a 72° C.

Bobine eletromagnética de disparo:

Tensão 24/48 Vcc (corrente contínua).
Mudança automática (24/48 V) sem switch na placa elétrica.
Emissão ou rutura.
Potência:
- Bobine de rutura: Pmax = 1,6 W.
- Bobine de emissão: Pmax = 3,5 W.

Motor de rearme:

24/48 V CC e 24 V CA.
Potência:
- 24 V CC: Pmax = 10 W.
- 48 V CC: Pmax = 15 W.
Tempo de rearme da lâmina:
- Manual para EVO A e EVO T.
- Menos de 30 segundos para EVO M.

‍

ATRAVANCAMENTOS

Modelos de 100 até 315 mm

Dimensões em mm;
Y = (Øn/2) - 110 (mm);
Se o cálculo der um número negativo, isso significa simplesmente que a lâmina não se projeta.

‍

Modelos de 355 até 800 mm

Dimensões em mm;
X = (Øn/2) - 270 (mm) Y = (Øn/2) - 110 (mm);
Se o cálculo der um número negativo, isso significa simplesmente que a lâmina não se projeta.

‍

RESISTÊNCIA AO FOGO

Todos os nossos registos são do tipo Ved (i↔o) e Hod (i↔o).

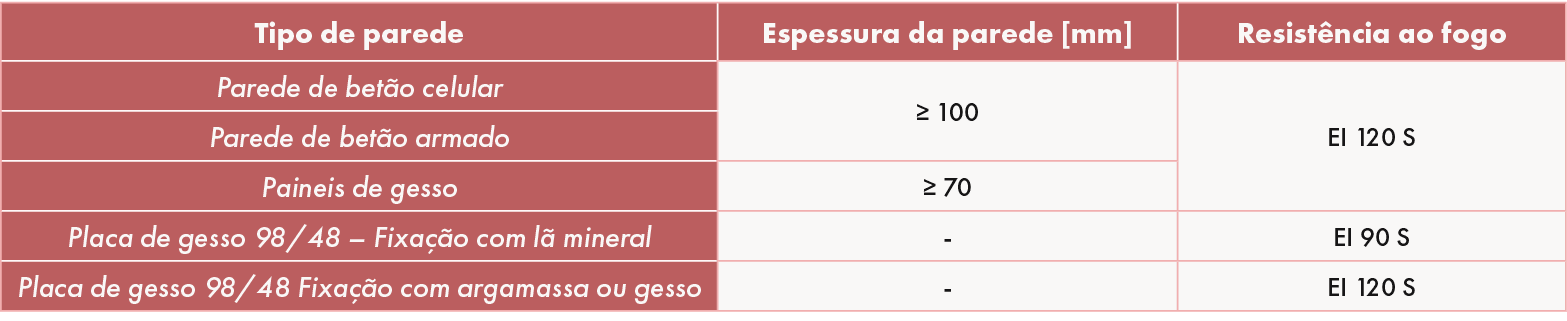

Montagem mural

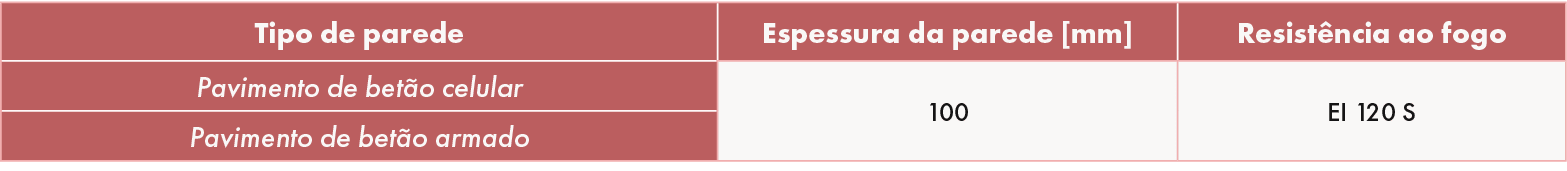

Montagem em laje

SELEÇÃO

CURVAS DE PERDA DE CARGA E NÍVEIS ACÚSTICOS

Lâmina de 25 mm

‍

Lâmina de 40 mm

Exemplo de cálculo de perdas de carga:

Para um registo com diâmetro de 160 mm e lâmina com 25 mm de espessura.
Para um caudal de 450 m³/h, obtém-se uma velocidade de 6,22 m/s.
De acordo com a curva, a perda de carga é de 12 Pa e o nível sonoro de 37,5 dB(A).

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALAÇÃO

INSTALAÇÃO DO REGISTO CIRCÉ® 5

A instalação deve estar de acordo com os PV dos testes.
Evite a obstrução da lâmina móvel pelas condutas conectadas.
A classe de estanquidade ao ar é mantida se a instalação do registo for feita em conformidade com o manual de instalação.
Temperatura de utilização: 60° C no máximo.
Para aplicação unicamente no interior.
