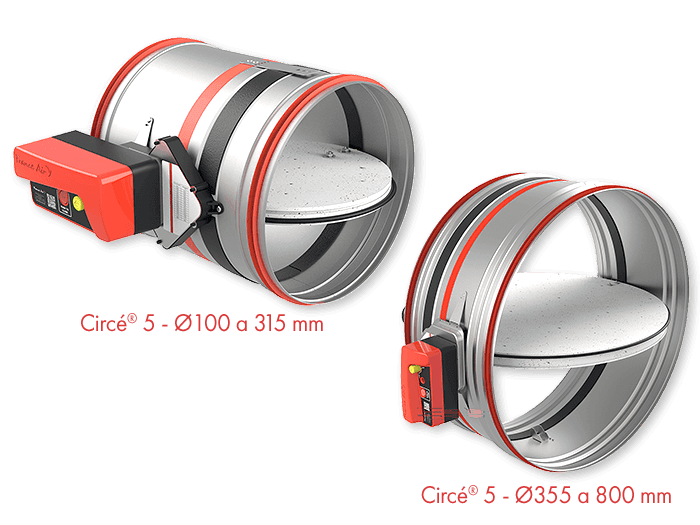

Circé® 5
compuerta cortafuegos rectangular equipada con el mecanismo EVO
Ventajas
Compuertas cortafuegos con certificación CE y NF.
Probadas a 500 Pa.
Un único mecanismo de mando evolutivo (EVO) para toda la gama.
Accionamiento por fusible (Evo A), por fusible o bobina (Evo T) y (Evo M).
Bobina de accionamiento de doble tensión 24 / 48 Vcc (Evo T).
Motor de rearme de doble tensión 24/48 V CC y 24 V CA (Evo M).
Bajas pérdidas de carga y nivel acústico reducido gracias al mecanismo situado fuera del flujo de aire.
Mecanismo de transición reducido en los diámetros de 100 a 315 mm, lo que facilita la fijación.
Clase de estanqueidad al aire C, según la norma EN 1751.
DESCRIPCIÓN TÉCNICA
GAMA
- 14 modelos desde 100 hasta 800 mm de diámetro.

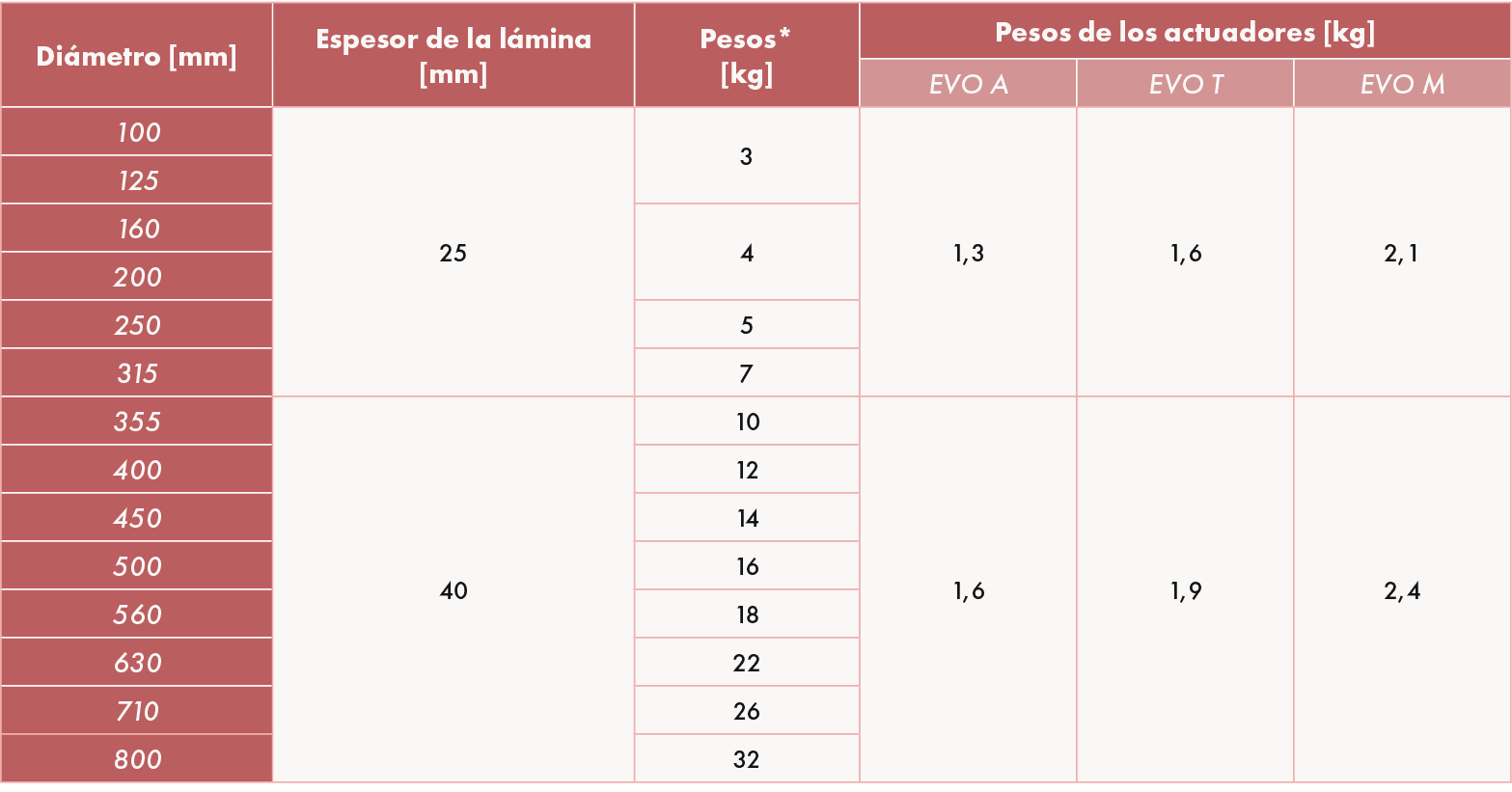

Dimensiones y pesos

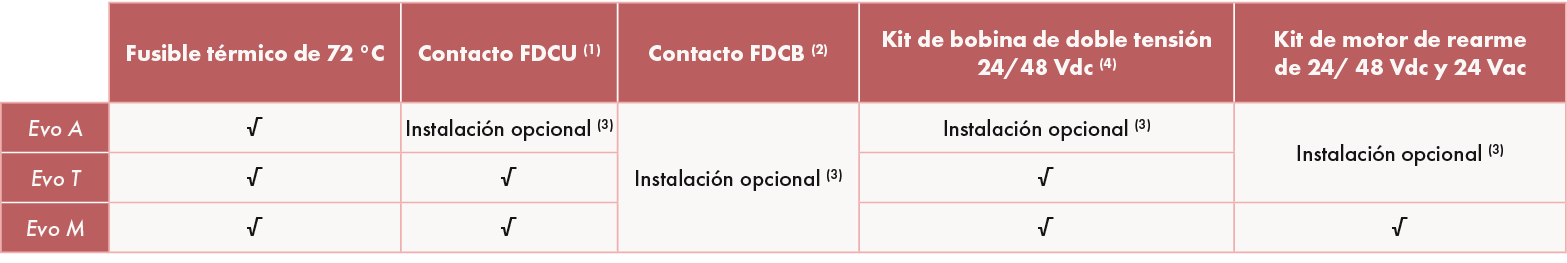

Mecanismos
Toda la gama está equipada con final de carrera.
DESIGNACIÓN
APLICACIÓN/USO
- Restablece la continuidad de la resistencia al fuego en el paso de conductos a través de una pared o forjado en caso de incendio.

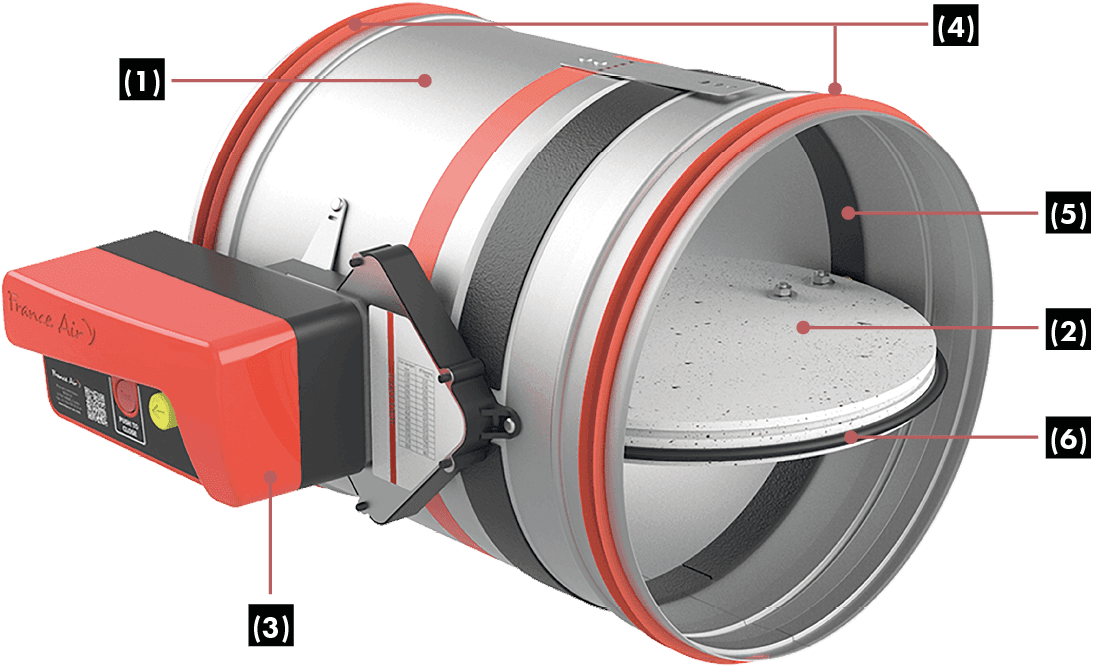

CONSTRUCCIÓN/COMPOSICIÓN
(2) - Lama móvil de material refractario;
(3) - Actuador;
(4) - Junta de estanqueidad de goma;
(5) - Junta intumescente;
(6) - Junta de estanqueidad de la lama móvil.
OPCIONES
- Túnel de compuerta cortafuegos de acero inoxidable.
- Compuerta cortafuegos ATEX.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
ÁREA ÚTIL DE PASO
CARACTERÍSTICAS TÉCNICAS
Construcción:
- Construcción en acero galvanizado con lama de material refractario.
Estanqueidad al aire:
- Clase C (EN 1751).
Orientación del mecanismo:
- El eje de la lama del registro cortafuegos Circé® 5 puede orientarse en cualquier posición, horizontal o vertical.
Sentido del fuego:
- El sentido del flujo de aire y el sentido del fuego son indiferentes.
Fusible térmico:
- Disparo automático a 72 °C.
Bobina electromagnética de disparo:
- Tensión 24/48 Vcc (corriente continua).
- Cambio automático (24/48 V) sin switch en la placa eléctrica.
- Emisión o ruptura.
- Potencia:
- Bobina de ruptura: Pmax = 1,6 W.
- Bobina de emisión: Pmax = 3,5 W.
Motor de rearme:
- 24/48 V CC y 24 V CA.
- Potencia:
- 24 V CC: Pmax = 10 W.
- 48 V CC: Pmax = 15 W. - Tiempo de rearme de la lama:
- Manual para EVO A y EVO T.
- Menos de 30 segundos para EVO M.

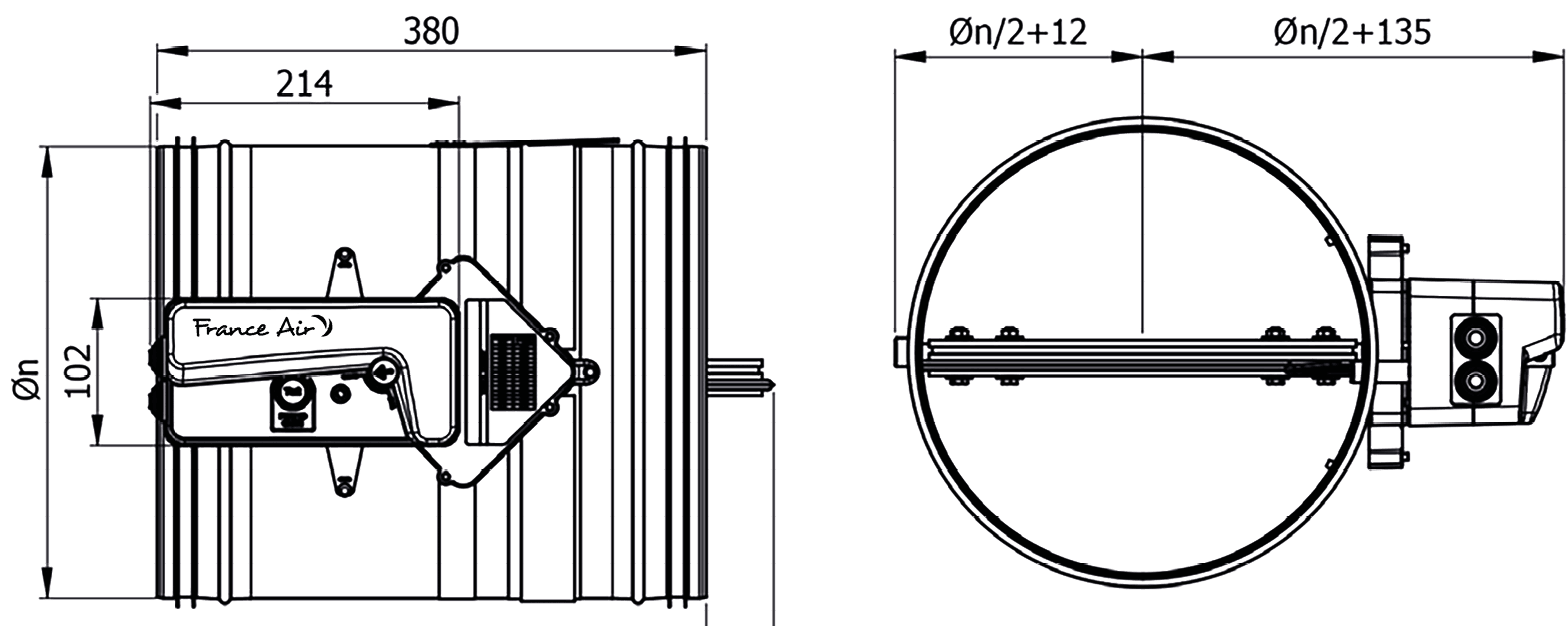

DIMENSIONES
Modelos de 100 a 315 mm
Y = (Øn/2) - 110 (mm);
Si el cálculo da un número negativo, esto significa simplemente que la lama no sobresale.
Modelos de 355 a 800 mm
X = (Øn/2) - 270 (mm) Y = (Øn/2) - 110 (mm);
Si el cálculo da un número negativo, esto significa simplemente que la lama no sobresale.

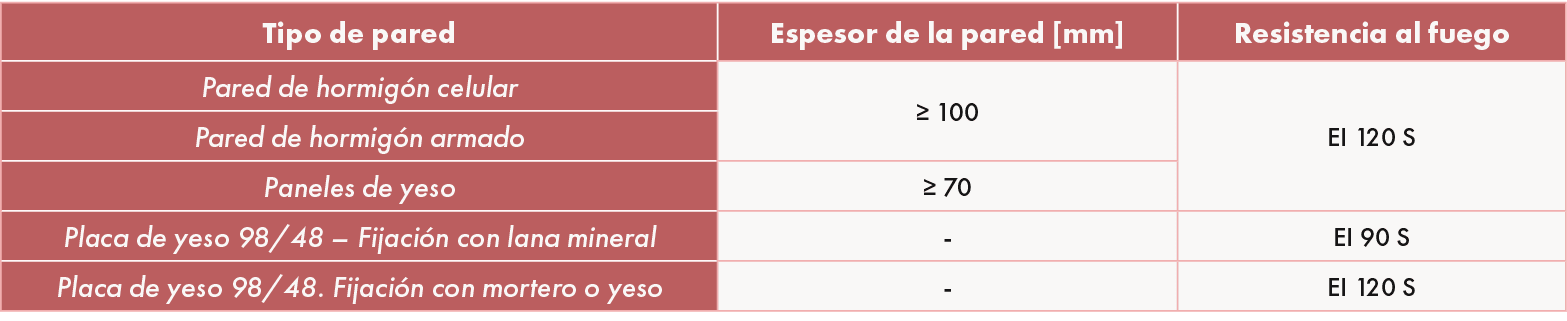

RESISTENCIA AL FUEGO
- Todos nuestros registros son de tipo Ved (i↔o) y Hod (i↔o).
Montaje en pared
Montaje en losa
SELECCIÓN

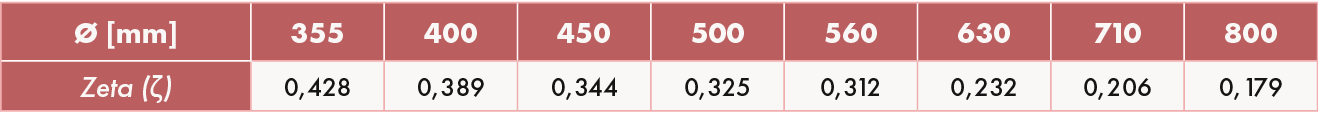

CURVAS DE PÉRDIDA DE CARGA Y NIVELES ACÚSTICOS
Lámina de 25 mm
Lámina de 40 mm

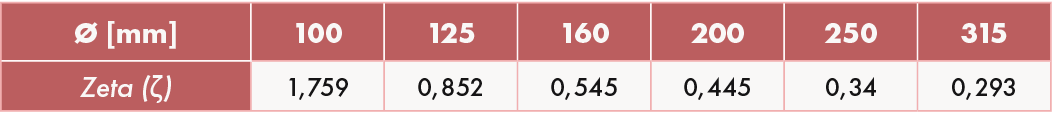

Ejemplo de cálculo de pérdidas de carga:
Para un registro de 160 mm de diámetro y una lama de 25 mm de espesor.
Para un caudal de 450 m³/h, se obtiene una velocidad de 6,22 m/s.
Según la curva, la pérdida de carga es de 12 Pa y el nivel sonoro de 37,5 dB(A).
Resultados

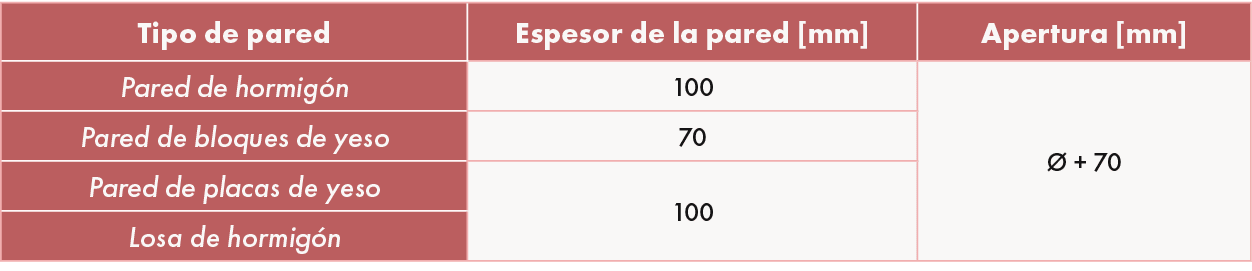

INSTALACIÓN
INSTALACIÓN DEL REGISTRO CIRCÉ® 5
- La instalación debe realizarse conforme a los informes de pruebas.
- Evite que los conductos conectados obstruyan la lama móvil.
- La clase de estanqueidad al aire se mantiene si la instalación del registro se realiza de acuerdo con el manual de instalación.
- Temperatura de uso: 60 °C como máximo.
- Para aplicación exclusivamente en interiores.

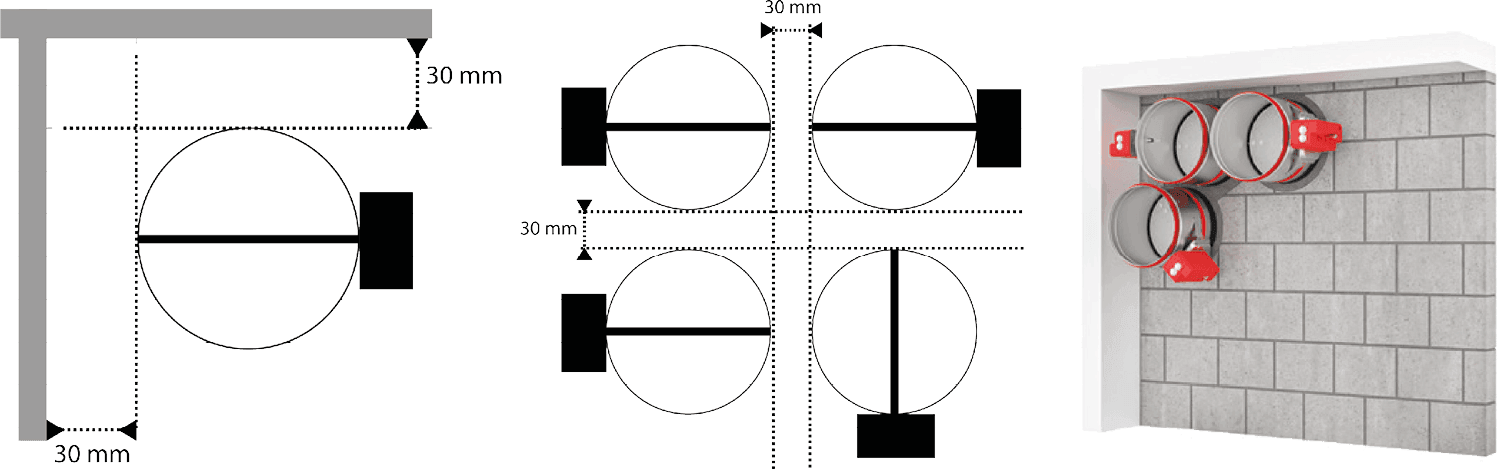

DISTANCIAS MÍNIMAS DE INSTALACIÓN
ACCESORIOS
Kit motor de rearme
Kit de montaje de yeso circular
Caja de conexión rápida
Kit de bobina de disparo
24/48 Vcc por emisión o ruptura.
Kit de placa FDC
Placa de control FDC
Kit de fusible
