Canal Phoni ECM
ventiladores inline com atenuação acústica integrada
Vantagens
Baixo nível de ruído.
Flexibilidade de instalação.
Potenciómetro integrado montado e cablado.
Baixo consumo.
DESCRIÇÃO TÉCNICA
GAMA
- 5 modelos disponíveis.
- Ligações circulares de 125 mm de diâmetro a 315 mm.
- Caudais até 2800 m3/h.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Ventilação ar limpo.
- Utilização possível em insuflação ou extração, com ou sembateria.
- Instalação em qualquer ponto da rede de condutas.
- Instalação exclusivamente no interior.
- Temperatura de funcionamento até 55º C.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Chapa de aço galvanizada, revestida com pintura polimérica.
- Isolamento acústico de alto desempenho com 50 mm de espessura.
- Chapa interior perfurada, para uma maior absorção acústica.
- Caixa de ligação elétrica no topo do ventilador.
- Pé de suporte incluído e montado, para fixação no pavimento, na parede ou no teto.
- Modelo 150mm de diâmetro, fornecido com adaptador para 160 mm.
Ventilador:
- Centrífugo com abas diagonais.
- Hélice em ABS.
- Montado diretamente no motor.
- Isolamento de 50 mm e turbina cónica de palas perfiladas.
Motorização:
- Motor de rotor externo, monofásico, 230 V - 50 / 60 Hz, IPX4, classe B.
- Variação de velocidade através de potenciómetro integrado, comando por sinal 0-10 V, por comando Evolys® One, Evolys® Sens, ou Evolys® V3.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade, em caixa de cartão.
DIMENSÕES
ATRAVANCAMENTOS E PESOS

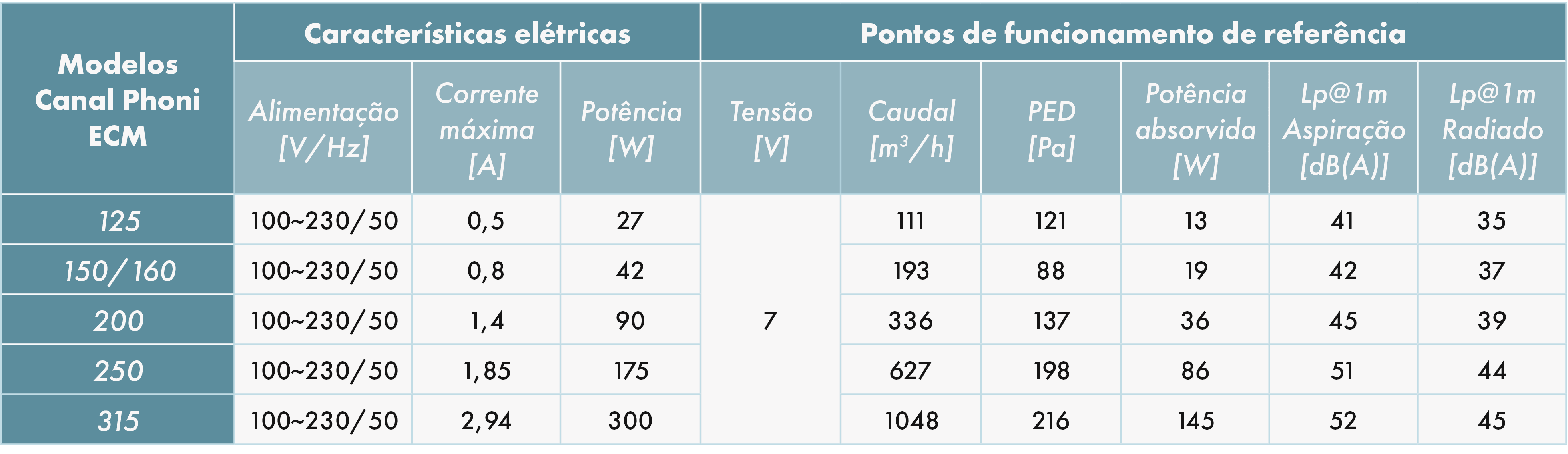

CARACTERÍSTICAS TÉCNICAS
SELEÇÃO
CURVAS DE SELEÇÃO
Modelo 125
Modelo 150/160
Modelo 200
Modelo 250
Modelo 315
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Resultados
INSTALAÇÃO
ACESSÓRIOS
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Seleção de toda a gama de acessórios no documento de tarifas.
