Informações Complementares
Vantagens
Estética cuidada.
Integração arquitetónica: sem grelha; pode ser pintado ou forrado.
Isolamento térmico e acústico elevado.
Elevada área útil.
Baixa perda de carga.
Instalação simplificada.
Aprovado para condutas de extração de fumos de compartimento único (de acordo com EN 1366-9) e multi-compartimento (de acordo com EN 1366-8).
Aprovado para diversos tipos de condutas, incluindo betão pré-fabricado.
Excelente estanquidade ao ar.
Versão Design: sem necessidade de aplicação de revestimento ao registo em obra.
Gama
- 2 versões: 1 porta ou 2 portas.
- 2 resistências ao fogo: 60 minutos ou 120 minutos.
Dimensões nominais:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a7e204015cb2811df0cc7_02-BTDR3-Deco-gama-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a86b93488e238f128667f_02-BTDR3-Deco-gama-2.png)
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a7e762fe4712f32287471_02-BTDR3-Deco-designacao.png)
Aplicação / Utilização
Resistência ao fogo
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a7e96b319b1a0c3ed43f9_02-BTDR3-Deco-aplicacao-utilizacao.png)
- Controlo de fumos (desenfumagem) de forma mecânica ou natural dos locais, escadas e circulações (insuflação ou extração).
- Utilização em edifícios serviços, hospitalares e habitações coletivas.
- Concebida sem grelha, podendo, ainda, ser pintada ou forrada, para maior integração arquitetónica no interior dos edifícios.

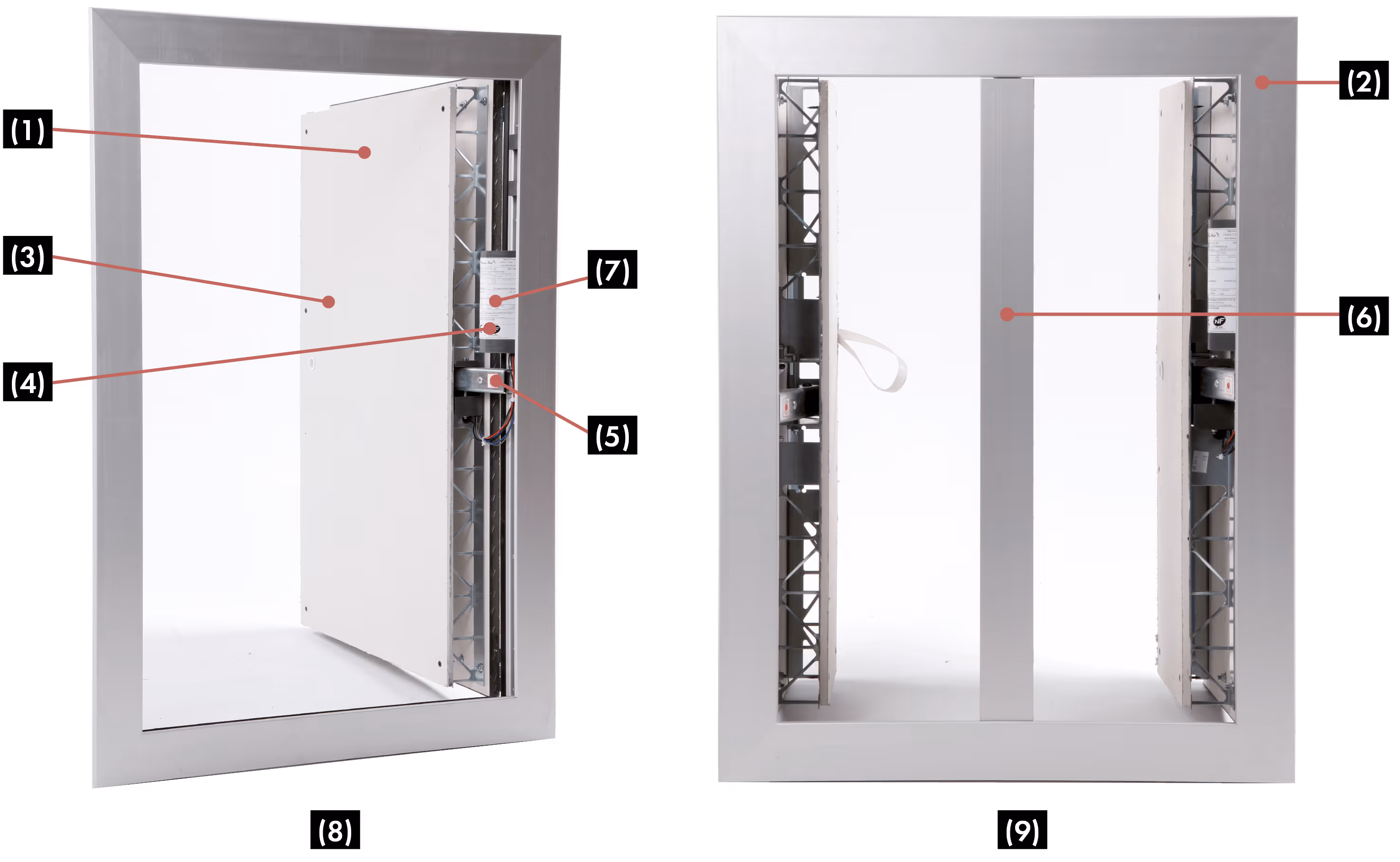

Construção / Composição
- Os registos são constituídos por um aro em alumínio bruto com uma ou duas portas em material refratário, com dobradiças.
- A estanquidade a quente é assegurada por uma junta intumescente presente à volta do aro.
- A face do registo é constituída por uma placa de gesso, que pode ser decorada da mesma forma que a parede onde o registo está montado, podendo ser pintado ou forrado.
- O dispositivo de disparo encontra-se numa caixa e é constituído por uma bobine 24/48 Vcc à emissão permitindo libertar a(s) porta(s) da posição de espera.
- O registo de desenfumagem BTDR 3 Déco não é motorizável, sendo o rearme feito de forma manual.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a7eb5cd108c0e37c2a10a_02-BTDR3-Deco-construcao-composicao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a7ec05361da694968987b_02-BTDR3-Deco-construcao-composicao-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a7ec760be0ccd7fda92cb_02-BTDR3-Deco-construcao-composicao-3.png)
Opções
Versão Design:
- Registo com acabamento a branco RAL 9010 ou em alumínio feito em fábrica, sem necessidade de aplicação de revestimento em obra.
- Consulte-nos para mais informações.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a7f022fe4711346287c01_02-BTDR3-Deco-opcoes.png)
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8033b90ed48e45d03795_02-BTDR3-Deco-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a803ab319b17658ed690b_02-BTDR3-Deco-atravancamentos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8048ff43efef9a48e281_02-BTDR3-Deco-atravancamentos-3.png)
ESTANQUIDADE AO AR
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a805b55b965d76b24e243_02-BTDR3-Deco-estanquidade-ar.png)
SENTIDO DO FOGO E DE INSTALAÇÃO
- O sentido de circulação do ar e o sentido do fogo são indiferentes.
- Registo reversível: sentido de instalação indiferente, abertura tanto à direita como à esquerda.
LIMITES DE UTILIZAÇÃO
- A instalação tem que estar em conformidade aos PVs de ensaio.
- A estanquidade ao ar será mantida se a instalação do registo for realizada consoantes as indicações presentes na sua ficha técnica.
- Este registo só poderá ser instalado no interior.
ACABAMENTOS POSSÍVEIS
- Pintura da porta com uma tinta acrílica.
- Pintura do aro (alumínio) com uma tinta sintética.
- Aplicação de papel de parede.
- Aplicação pelicula de alumínio com uma espessura de 30 micron.
- Aplicação de um material com classe de reação ao fogo M1 (não inflamável).
MONTAGEM EM CONDUTA SILICO-CALCÁRIA
Tipo Promatect L500 ou Staff
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a81a17d89276b9f9d939b_02-BTDR3-Deco-montagem-conduta-silico-calcaria.png)
LIGAÇÃO ELÉTRICA
- A alimentação elétrica pode ser realizada pelos quatro cantos do registo (duas possibilidades por ângulo).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a81b5c3842bdd4621315c_02-BTDR3-Deco-ligacao-eletrica.png)
TABELA DE SUPERFÍCIE ÚTIL
BTDR 3 Déco 1 porta [m²]
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a81f22fe4711a8e28a5af_02-BTDR3-Deco-tabela-superficie-util-1.png)
BTDR 3 Déco 2 portas [m²]
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62249d016d7e80444703513f_02-BTDR3-Deco-tabela-superficie-util-2.png)
CURVAS DE PERDA DE CARGA
BTDR 3 Déco 1 porta
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a820fac99e4cb3d9fbb1b_02-BTDR3-Deco-graficos-perda-carga-1.png)
BTDR 3 Déco 2 portas
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8219cfdd403ac8b00b12_02-BTDR3-Deco-graficos-perda-carga-2.png)
Aro de montagem sem grelha anti-queda
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620d478bf9b40c01bdfdede9_aro-montagem.png)
Permite fixar à parede a estrutura do registo de forma mais simples e eficaz.
Sem grelha anti-queda.
Aro de montagem com grelha anti-queda
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e1b09c307f32fdfcd501f_aro-montagem-grelha-anti-queda.png)
Opção de segurança para fixação dos registos a alturas baixas: aro de montagem com grelha anti-queda acoplada.
A grelha está no interior da conduta para evitar qualquer risco de queda quando a porta está aberta.
Barras de proteção horizontais fixas no perfil do registo.
Kit FDCB
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e1cfef85e0c5b238288d3_Kit-FDCB.png)
Para evolução da versão unipolar para versão bipolar.
