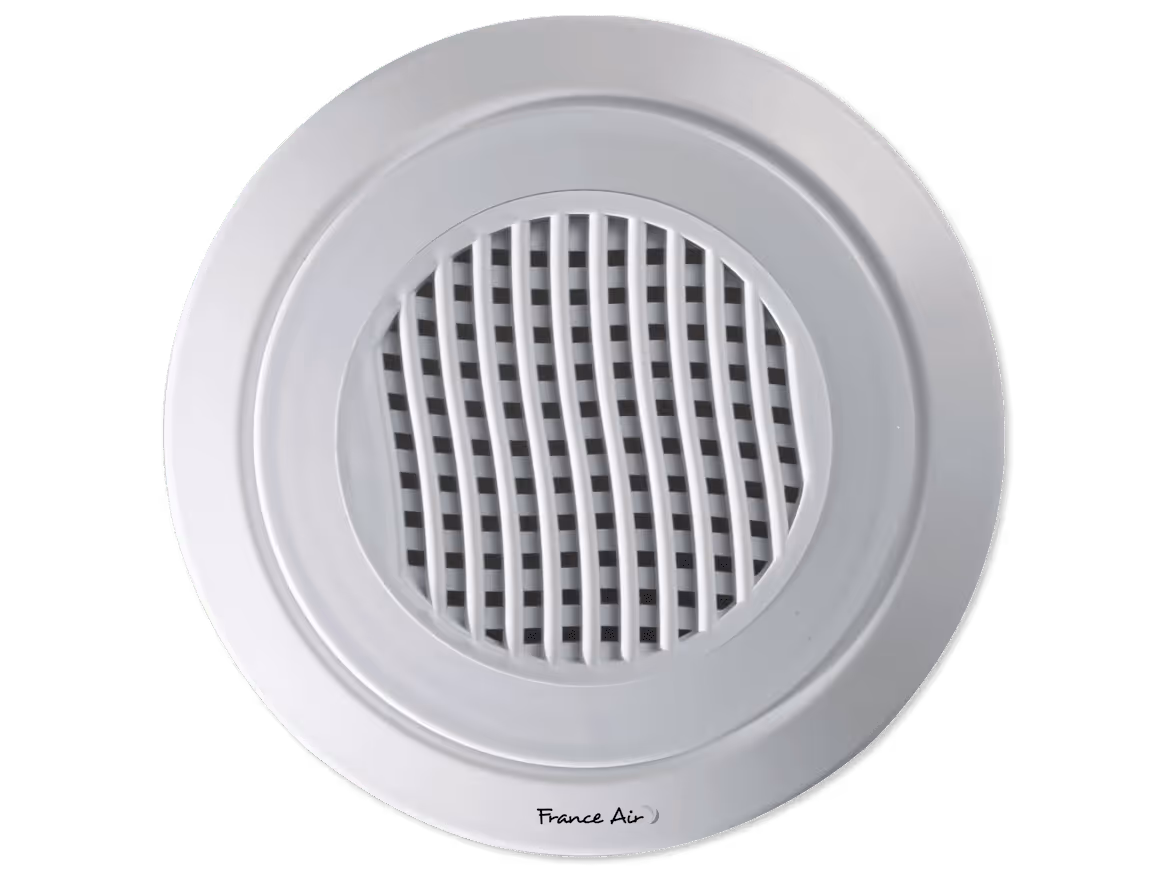

Boréa
válvula de insuflação ou extração
This is some text inside of a div block.
Vantagens
Utilização em insuflação ou retorno.
Possibilidade de montagem direta em condutas.
Possível combinação com regulador de caudal RAD Régul’Air® 2.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Disponível em 2 diâmetros: Ø 80 e Ø 125 mm.
- Em poliestireno branco equivalente a RAL 9010.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Instalação em edifícios habitacionais ou de serviços.
- Válvulas de insuflação ou retorno reguláveis para a instalação em montagem de teto ou parede.
- Na utilização em insuflação, os defletores amovíveis permitem canalizar a difusão de ar.
- Atenção: a válvula não deve ser totalmente obturada.
CONSTRUÇÃO / COMPOSIÇÃO

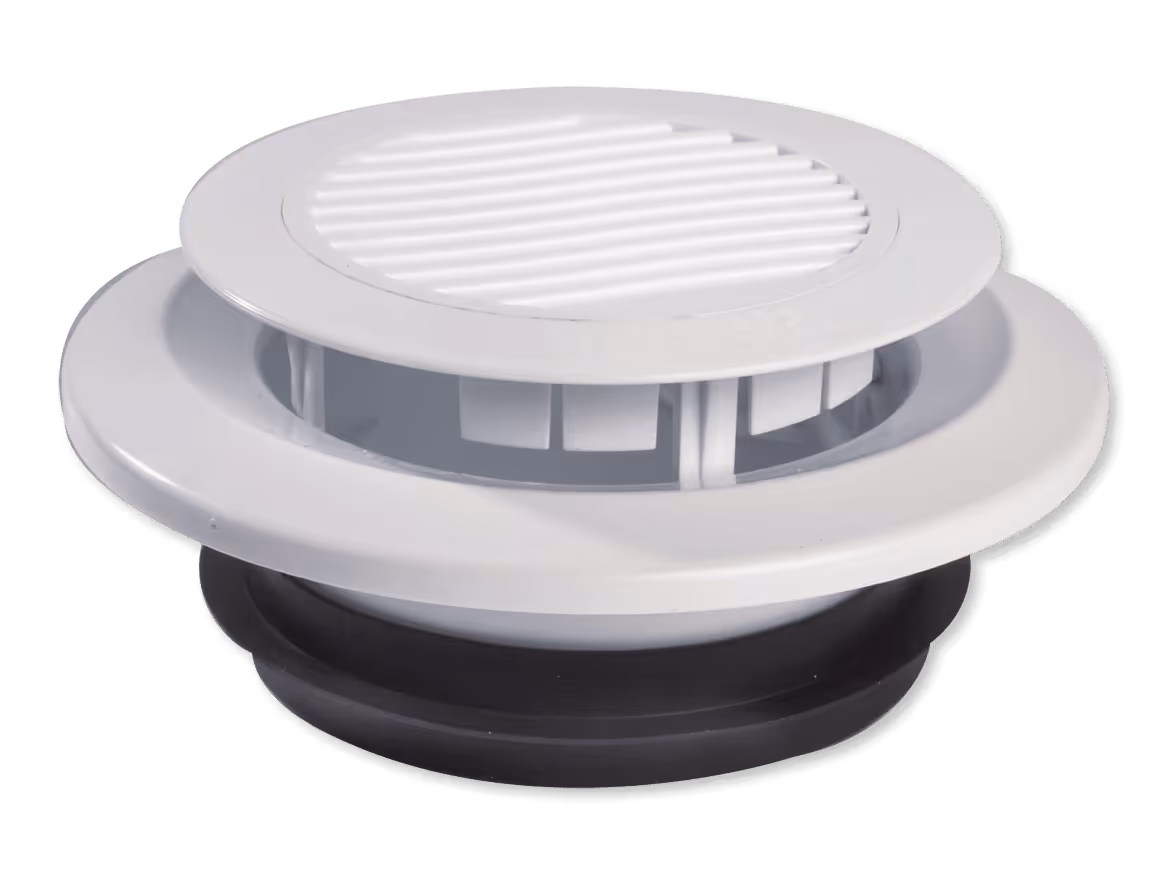

- As válvulas Bórea construídas em poliestireno são compostas por corpo, obturador central regulável e grelha central obturável para permitir diferentes regulações do caudal.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

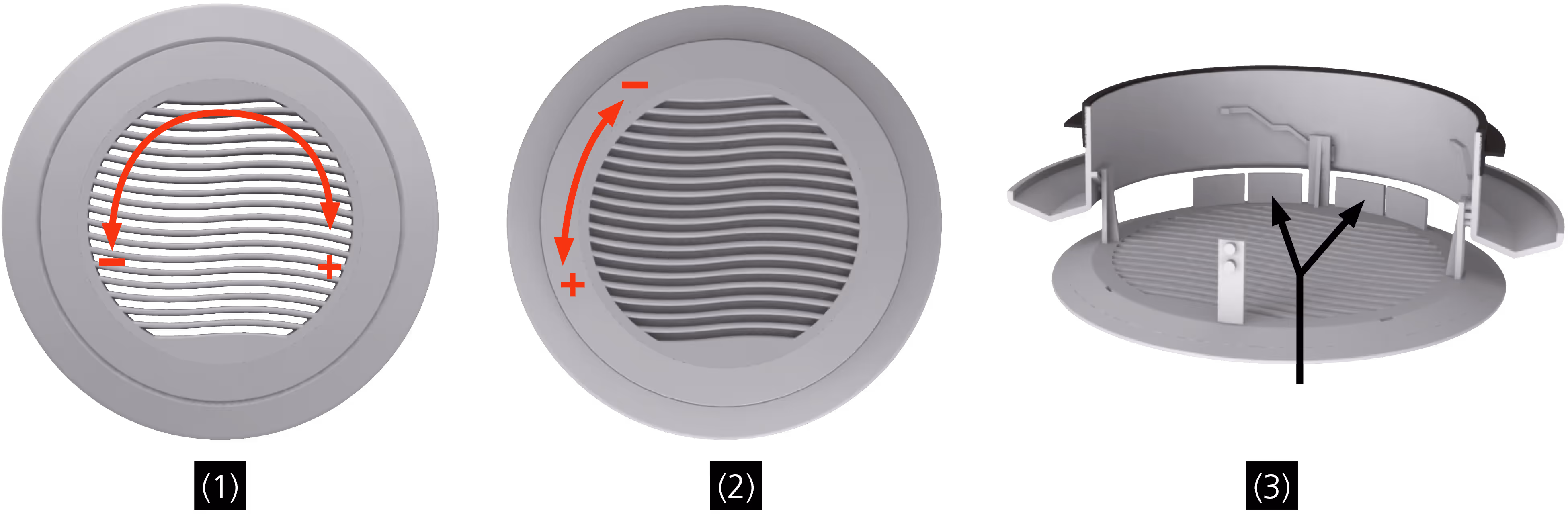

REGULAÇÃO

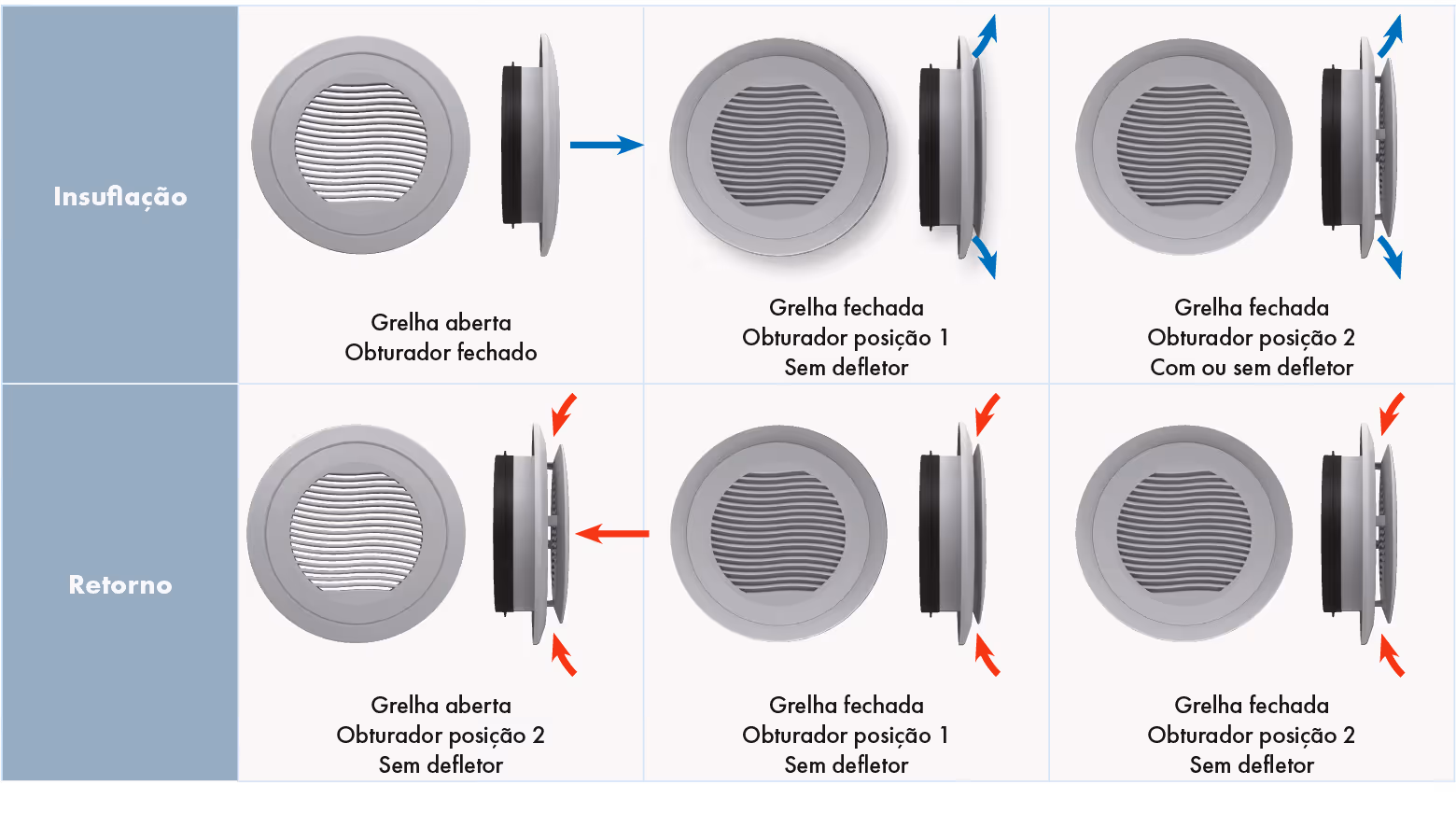

- A válvula Boréa encontra-se equipada com defletores amovíveis que permitem canalizar o fluxo do ar.
- Para utilização em retorno ou em insuflação nas 4 direções, será necessário retirar os defletores amovíveis.

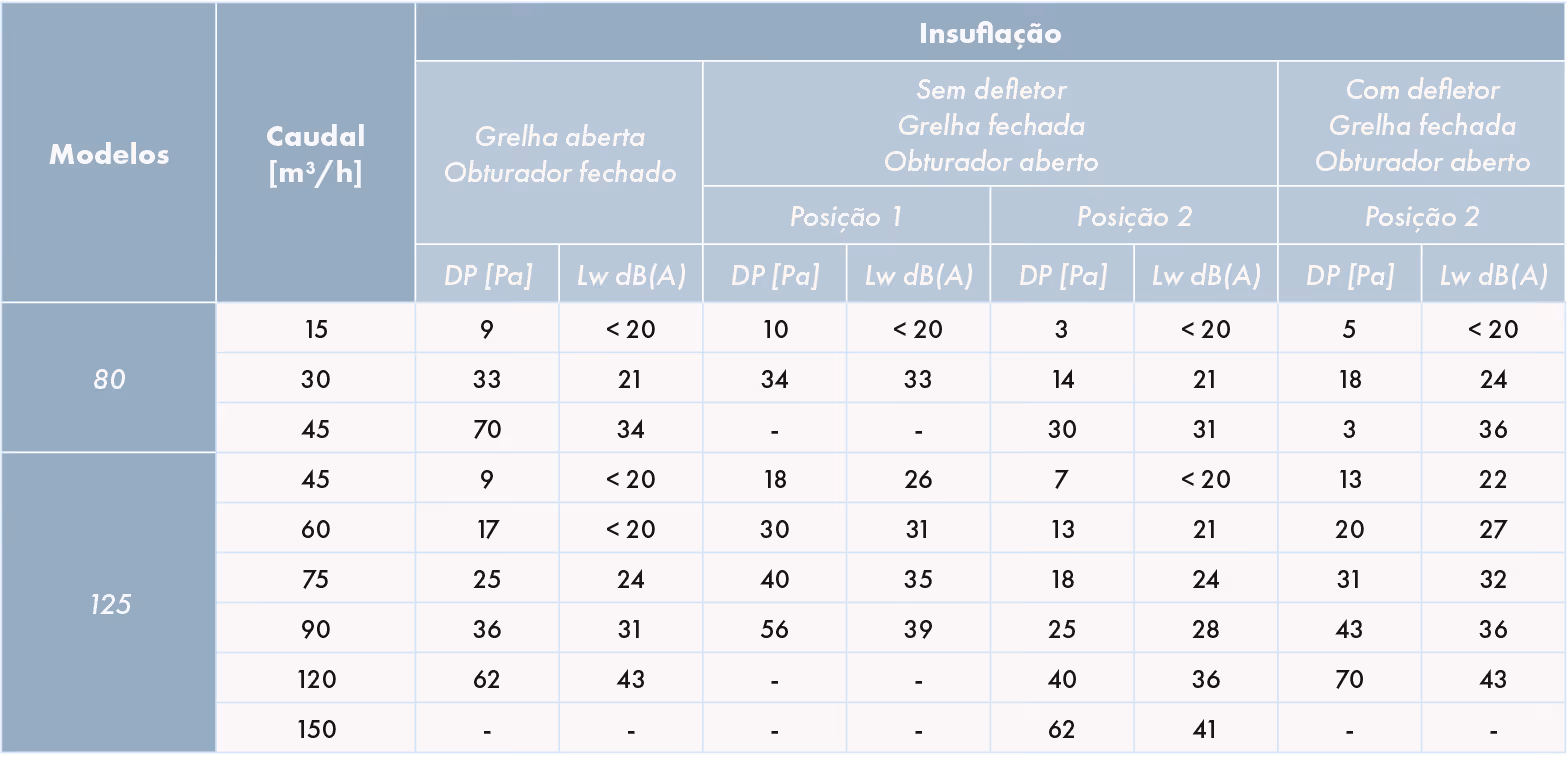

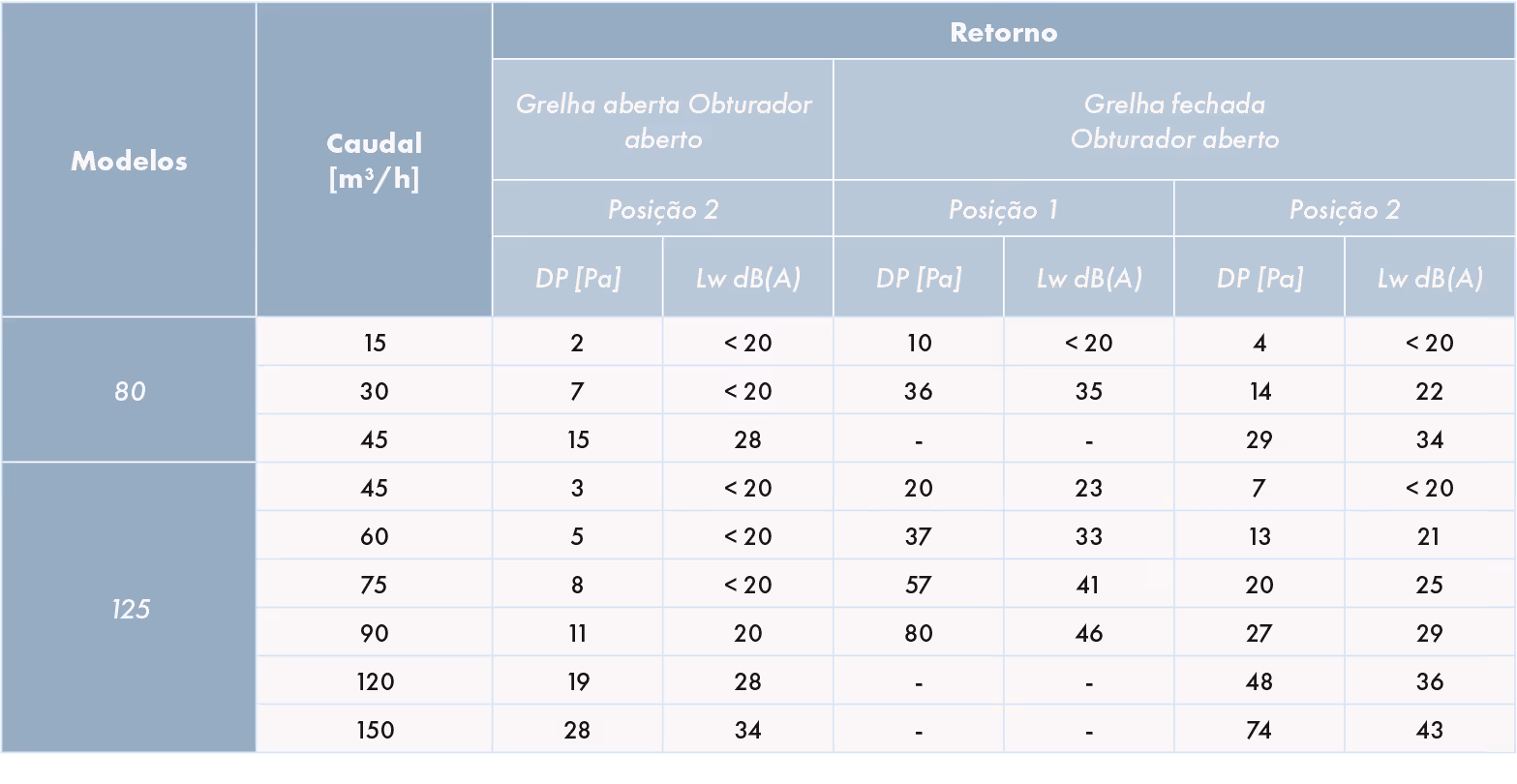

CARACTERÍSTICAS TÉCNICAS
SELEÇÃO
INSTALAÇÃO
MONTAGEM EM CONDUTAS
- Montagem por simples encaixe na conduta. A junta garante simultaneamente a fixação e a estanquidade.
MONTAGEM EM ADAPTAÇÃO PLACO
- Perfurar o teto pelo diâmetro nominal + 5 mm. A montagem é realizada através de uma rotação para a esquerda.
- A fixação é realizada por rotação para a direita.
- A estanquidade entre o adaptação e a conduta é garantida por uma junta. Em seguida, encaixar a válvula Boréa sem junta no adaptação placo.
MONTAGEM COM REGULADOR DE CAUDAL RAD RÉGUL’AIR® 2
- O regulador de caudal RAD Régul’Air® 2 (Ø 80 mm ou Ø 125 mm) é montado por simples encaixe no interior da conduta.
- Em insuflação, dever-se-á respeitar a distância mínima entre a válvula Boréa e RAD Régul’Air® 2: no mínimo 3 diâmetros.
- Em retorno, dever-se-á respeitar a distância mínima entre a válvula Boréa e RAD Régul’Air® 2: no mínimo 1 diâmetro.

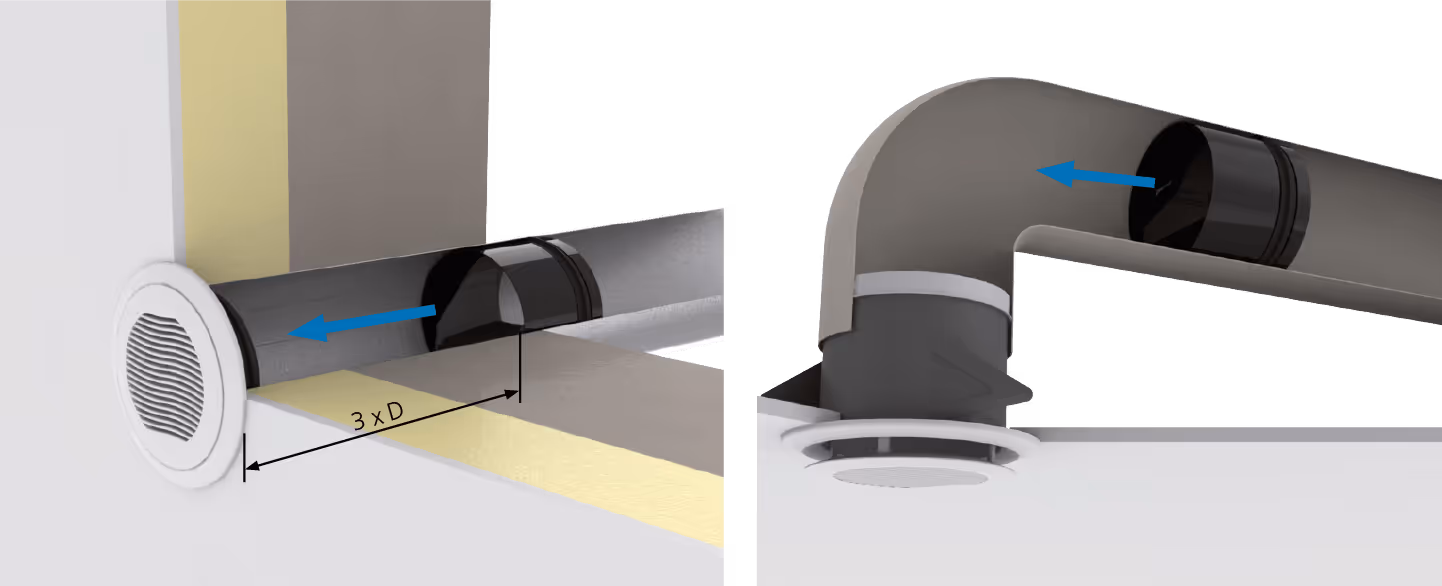

BORÉA COM REGULADOR RAD RÉGUL’AIR® 2
Insuflação: parede e teto

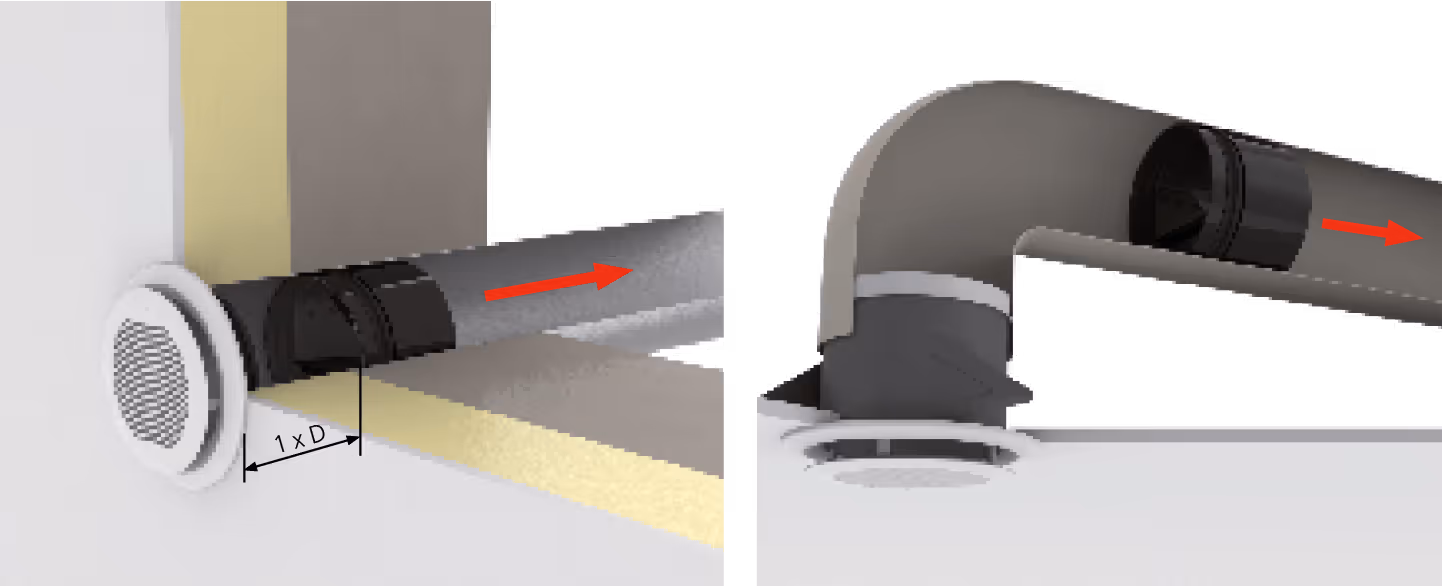

BORÉA COM REGULADOR RAD RÉGUL’AIR® 2
Extração: parede e teto
ACESSÓRIOS
Easy VMC
Solução para redes de condutas flexíveis para aplicações de ventilação residenciais.
Fácil e rápida instalação.
Vasta gama de acessórios, permitindo uma configuração altamente personalizada.
Consulte AQUI a ficha de produto para mais informações.
Adaptação para Boréa
Para atravessamento de parede.
Disponível nos Ø 80 e 125 mm.
Adaptação placo para Boréa
Disponível nos Ø 80 e 125 mm.
RAD Regul’Air® 2
Registo de caudal de ar constante.
A instalar na adaptação metálica.
Consulte AQUI a ficha de produto para mais informações.
