Ventajas
Instalación fácil y rápida.
Altura reducida, para facilitar la compatibilidad.
Propiedades antibacterianas y antiestáticas.
Alto grado de estanqueidad.
Amplia gama de accesorios, que permiten una configuración altamente personalizada.
Gama
Conducto
- Diámetro nominal de 75 mm.
Accesorios
Denominación
Aplicación / Utilización
- Para redes de ventilación en edificios residenciales.
- Aplicable tanto para techo, pared y falso suelo.
Construcción / Composición
- La conductos y los accesorios están fabricados en material plástico de elevada resistente e inerte al desarrollo microbiano (probado en laboratorio).
- Toda la gama Easy VMC está recubierta con aditivos microbianos, lo que confiere al sistema un alto grado de resistencia a la propagación o colonización de agentes microbianos (reducción del 99,99%).
- El revestimiento en el interior de conducto es liso, lo que minimiza la deposición de partículas.
- De acuerdo con el informe de la prueba (EN-17192), se obtiene una estanqueidad del sistema de clase ATC1 (unas 3 veces mejor rendimiento que la clase D), lo que minimiza las fugas totales y hace que el sistema sea más eficiente.
Opciones
Embalaje
- Conducto semirrígido suministrado en rollo de 50 m.
- Todos los demás accesorios suministrados por unidad.

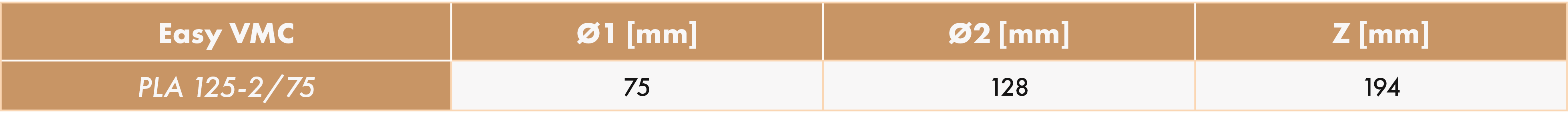

DIMENSIONES

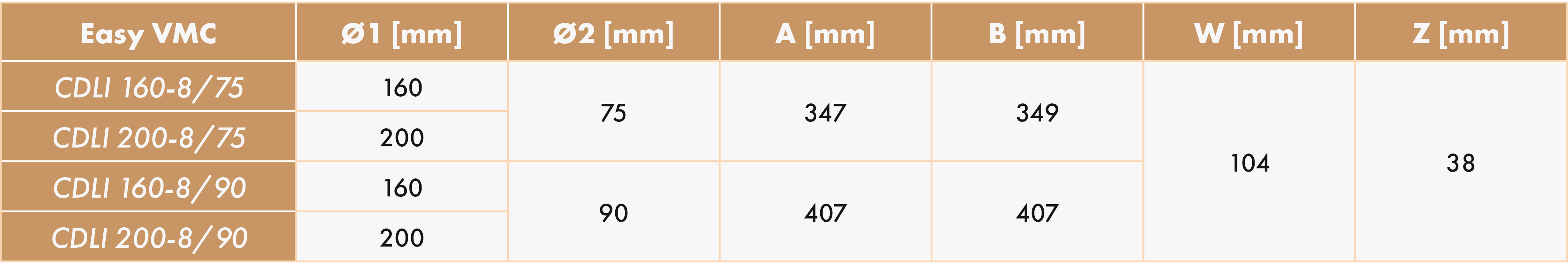

Caja de distribución con conexión superior

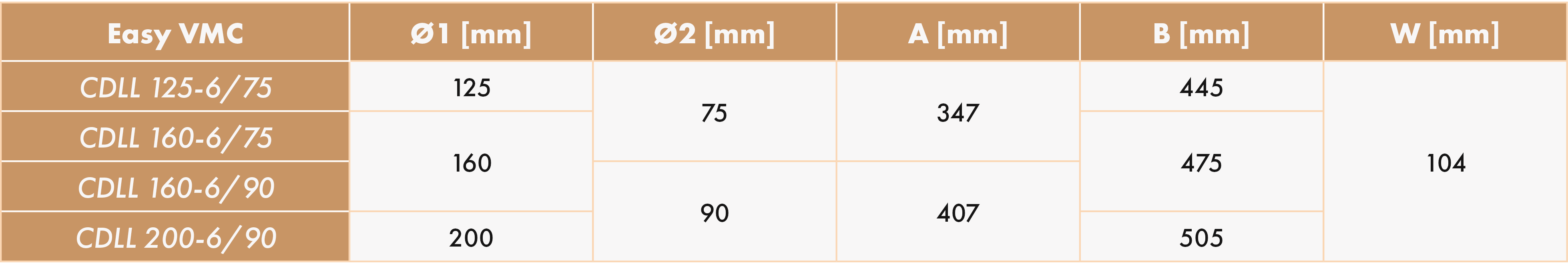

Caja de distribución con conexión lateral

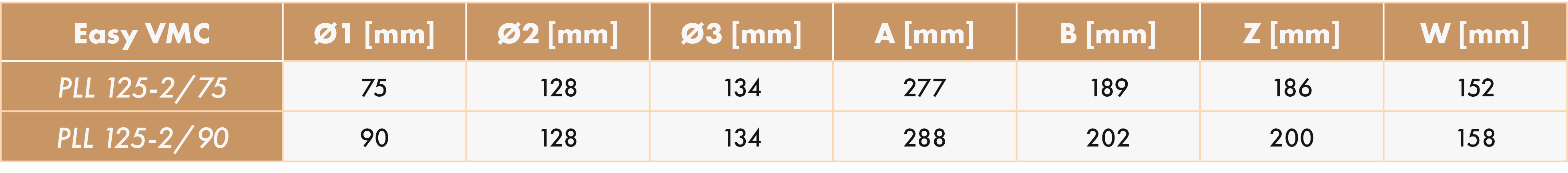

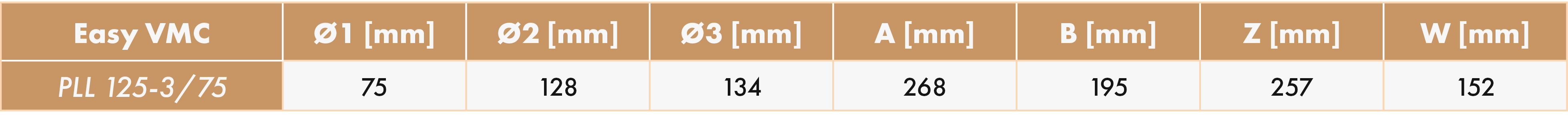

Plenum conexión de terminales
Configuraciones modulares
2 x vertical + cuello superior
2 x horizontal + cuello superior
2x horizontal + cuello lateral
INSTALACIÓN DEL SISTEMA EASY VMC
Versátil, se monta con un clic, sin necesidad de herramientas
Instalación del Easy Flex
- Corta el tubo a la medida necesaria. El corte debe ser perpendicular al eje y estar alineado con la textura externa del tubo. El corte debe estar limpio y sin astillas. Todos los posibles residuos resultantes del corte deben ser eliminados antes del montaje;
- Gire la pieza de conexión a la posición "abierta" y retire la junta del tapón. Vuelva a la posición "cerrada";
- Coloque la junta en conducto previamente cortada al tamaño deseado;
- Deslice el conducto en el collarín de conexión del Easy Box o EasyPleno. Nota: la conexión es estanca y no necesita sellado adicional. Los collares de conexión Easy Box/Easy Plenum no utilizados deben permanecer tapados;
- Si es necesario retirar el conducto, gire el anillo a la posición "abierto" antes de retirarlo;
- Se recomienda tapar los conductos sueltos durante el montaje para evitar que entren contaminantes en el circuito.
- Se recomienda la fijación/suspensión mediante Multiband antes y después de las juntas/conexiones.
Instalación del Easy Conector Central
- Retire la parte superior de la CAJA EASY en sentido antihorario. Compruebe que la junta permanece alineada;
- Ajustar el diámetro de la conexión y eliminar el excedente;
- Inserte el conector central Easy y gírelo en el sentido de las agujas del reloj.
Instalación del Easy Conector Lateral
- Retire una de las derivaciones laterales de la caja Easy ;
- Ajustar el diámetro de la conexión y eliminar el excedente;
- Compruebe que la junta está bien alineada; se recomienda humedecer la junta para reducir la fricción y facilitar el montaje;
- Introduzca el conector central Easy hasta que oiga el clic del muelle.
Instalación del Easy Plenum
- Defina la ubicación de plenum; debe estar a una distancia de 350 mm de las paredes y el diámetro del negativo debe ser de 135 mm;
- Retire los tornillos de ajuste y las orejas de suspensión. Ajuste las orejas de suspensión a la posición deseada y regule la altura con el tornillo de ajuste;
- En caso de instalación en forjado superior , se recomienda taladrar previamente el orificio;
- Coloque el plenum (diámetro interior 5,3 mm).
CURVAS DE SELECCIÓN

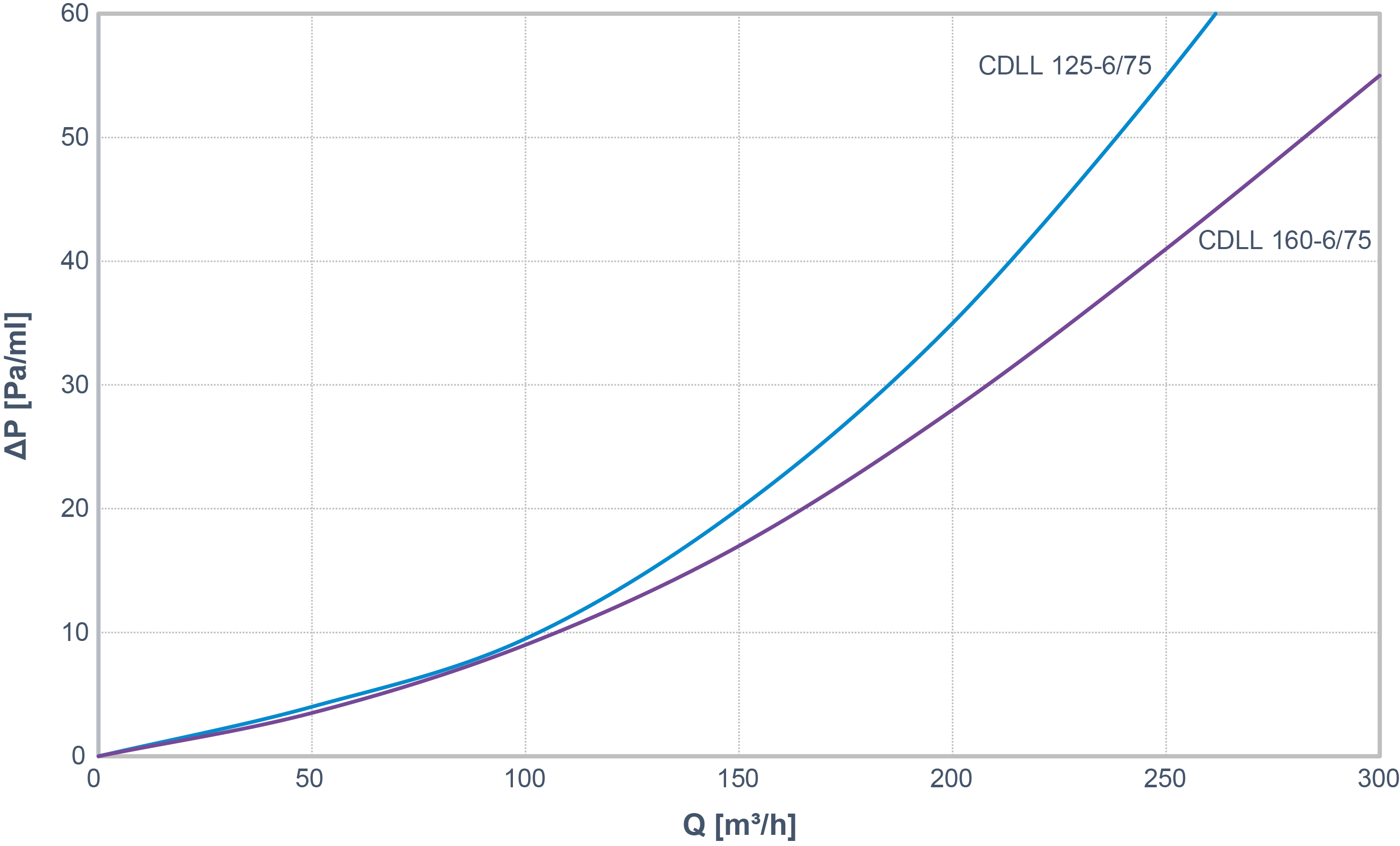

Pérdida de carga: conducto (lineal por metro)

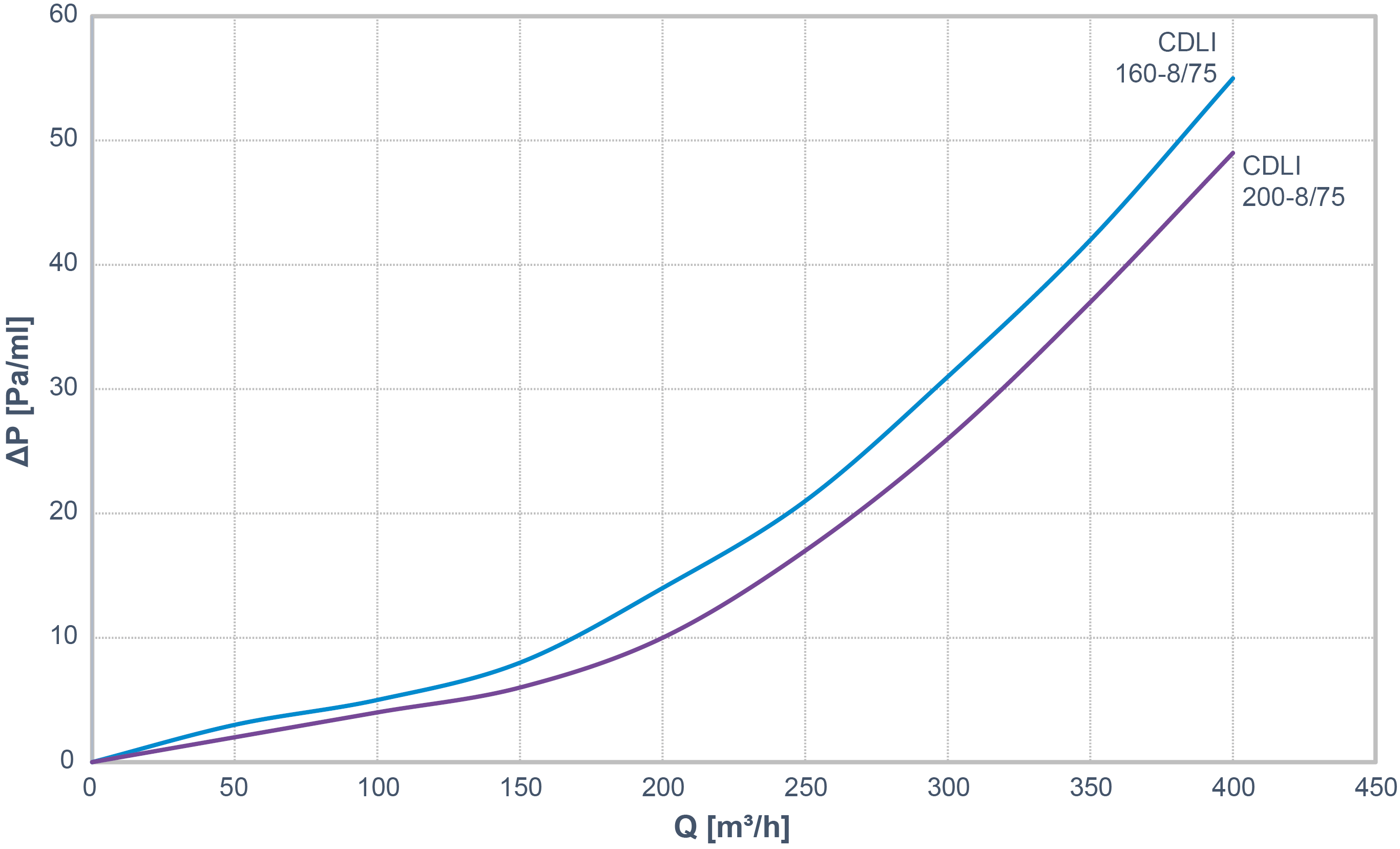

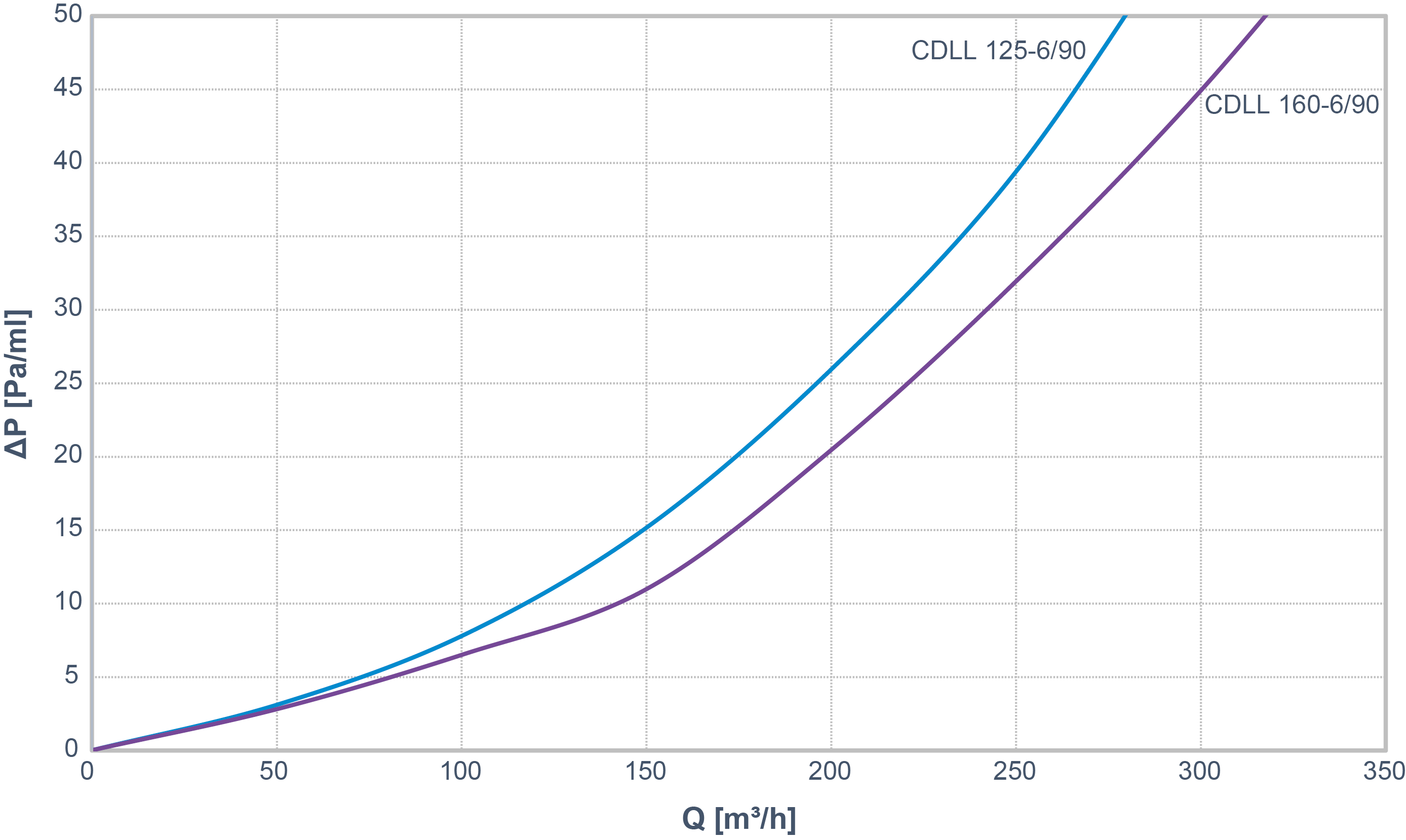

Pérdida de carga: caja de distribución 10x75

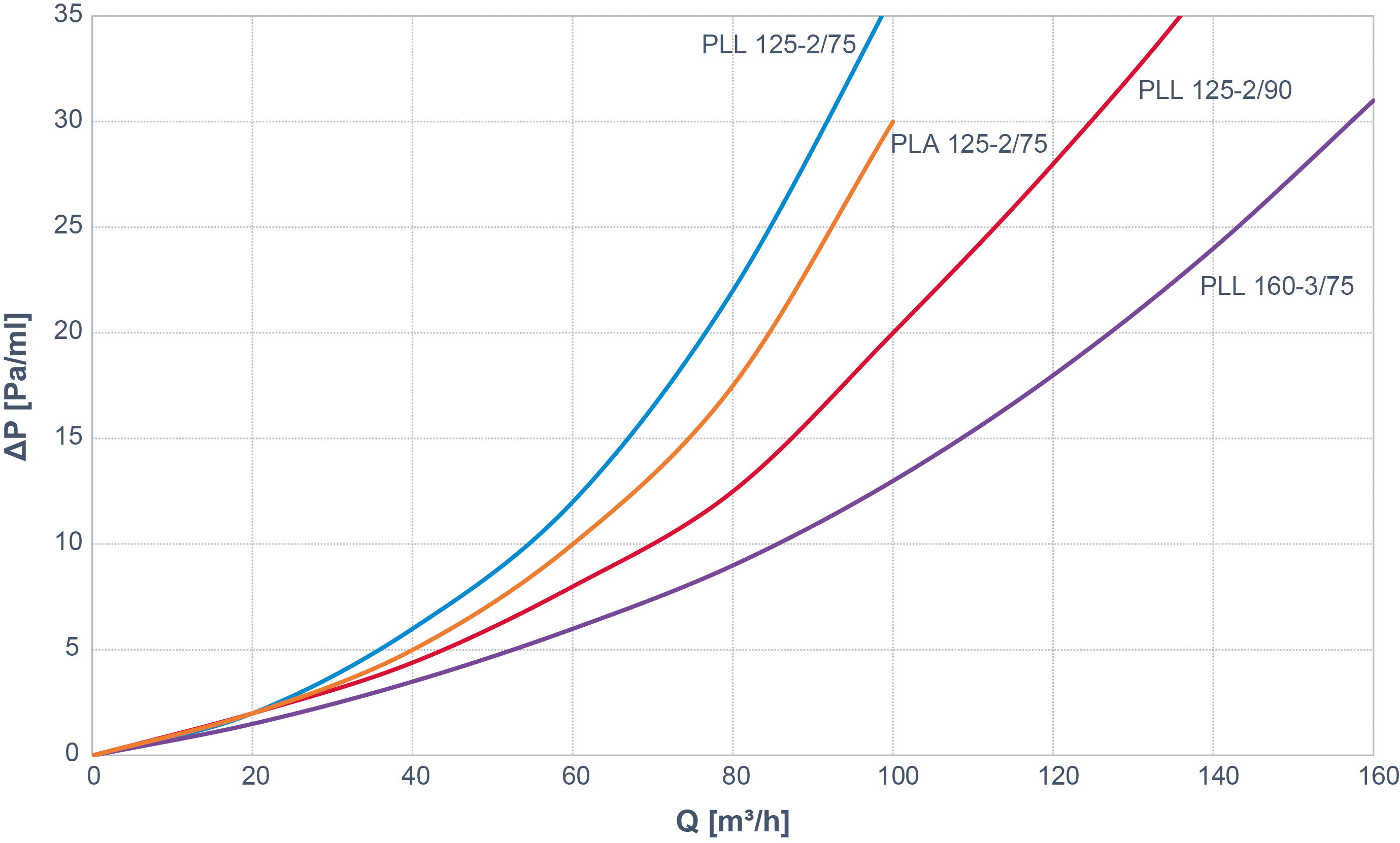

Pérdida de carga: plenum terminal
