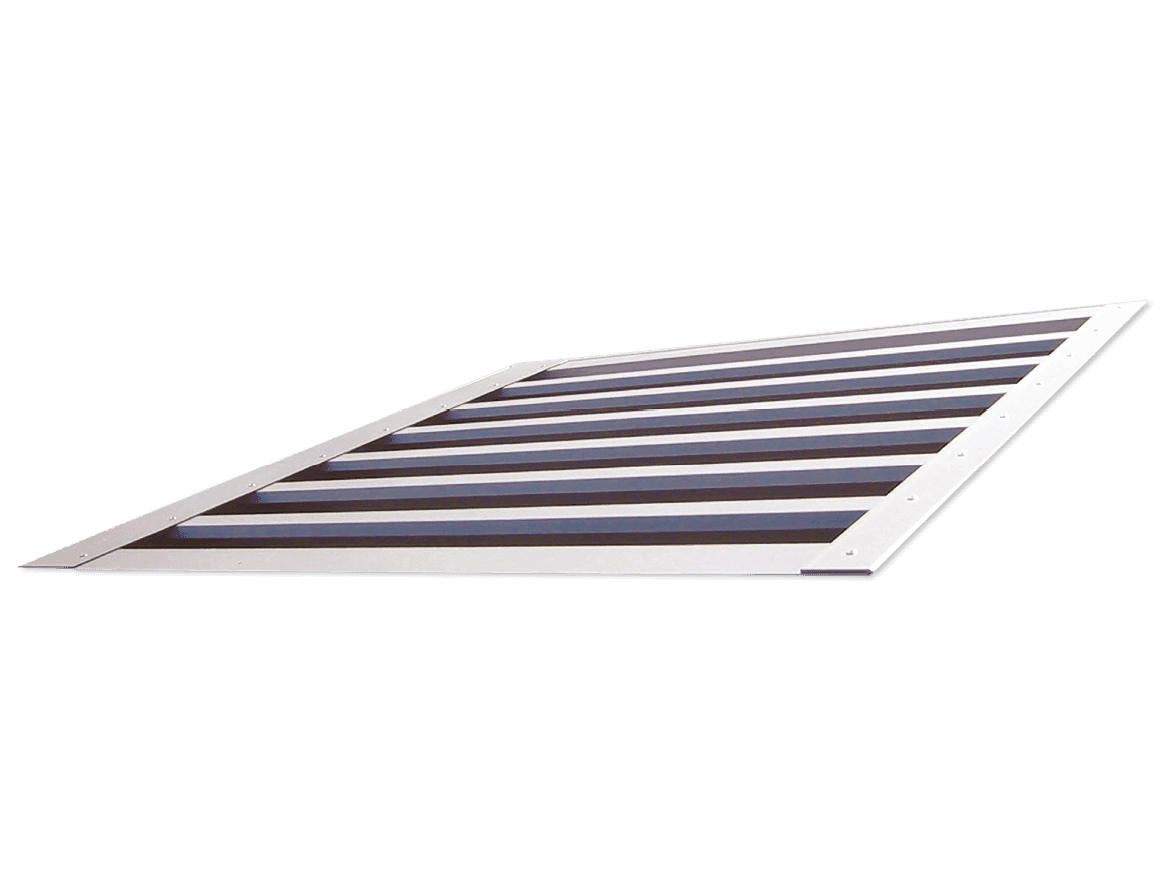

Artgrid®
grelha exterior em alumínio instalação em cobertura e fachada
art grid
Vantagens
Lâminas aerodinâmicas.
Estanquidade total com inclinação entre 5 e 90°.
Permite a instalação nivelada à cobertura (versão AT).
Resistentes à corrosão e a ambientes marítimos.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
Aplicação em telhados com inclinações entre 5 e 90º:
- Instalação com evacuação de água da chuva, com inclinação da cobertura
< 45º. - Instalação sem evacuação de água da chuva, com inclinação da cobertura
> 45º. - Instalação com rebordo em base de fixação (inclinação mínima de 5º).
- Instalação no plano mais alto da inclinação para assegurar a ventilação estanque mesmo com chuva.
Base de fixação:
- ST - para instalação na cobertura com rebordo e base de fixação (não fornecida).
- AT - para instalação nivelada à cobertura sem rebordo.
Dimensões produzidas sob medida:
- Entre em contacto com o seu consultor France Air para mais informações e pedidos.

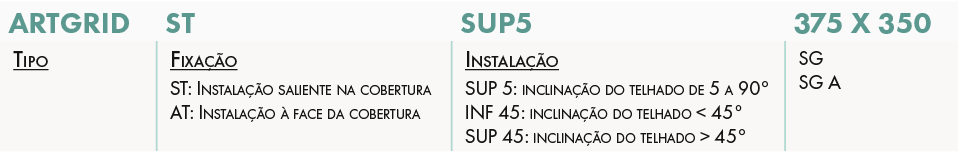

DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Para ventilação ou desenfumagem em edifícios com temperaturas e/ou níveis de ruído elevados.
- Estanque sob quaisquer condições meteorológicas.
- Para aspiração e exaustão de ar em redes de ventilação mecânica de simples/duplo fluxo ou desenfumagem mecânica.
- As bases de fixação são soldadas e adaptam-se às exigências de qualquer tipo de cobertura.
CONSTRUÇÃO / COMPOSIÇÃO
- Aro e alhetas em alumínio.
- Instalação com base de fixação ou nivelada à cobertura na versão AT.
- Grelhas anti pássaro e anti insetos disponíveis.
OPÇÕES
- Lacagem com cor RAL à escolha.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS

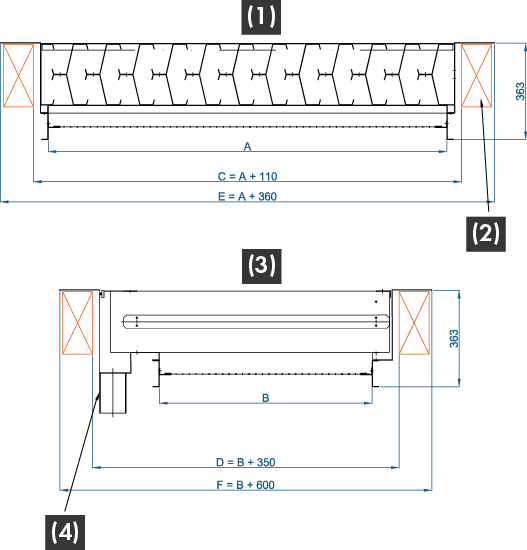

Artgrid® AT: para instalação nivelada à cobertura sem rebordo e com evacuação de água da chuva
(inclinação da cobertura < 45º)
(3) Corte longitudinal; (4) Ligação EPP (Se A> 1000: 2 ligações EPP);
Dimensões em mm.

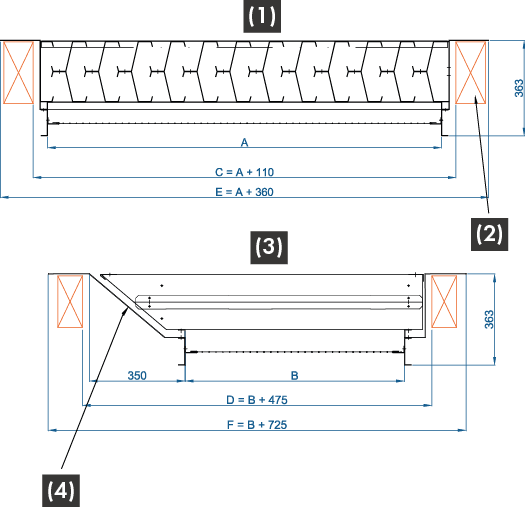

Artgrid® AT: para instalação nivelada à cobertura sem rebordo e sem evacuação de água da chuva
(inclinação do telhado > 45º)
(3) Corte longitudinal; (4) Canal de evacuação;
Dimensões em mm.

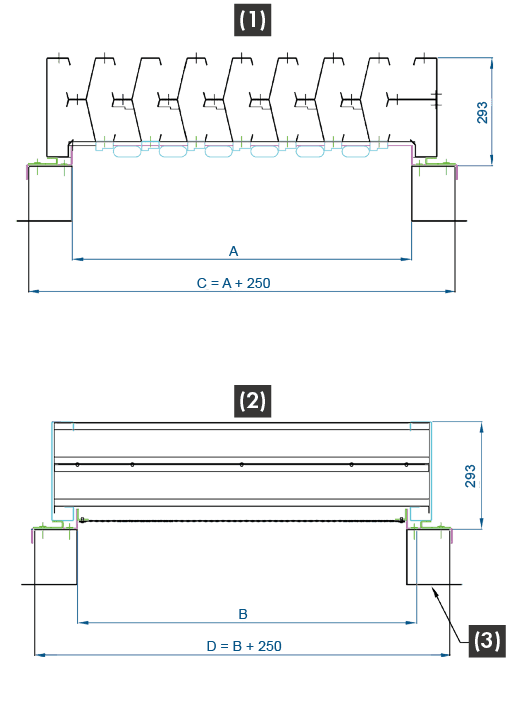

Artgrid® ST: para instalação na cobertura com rebordo e base de fixação (não fornecida)
(3) Base de fixação não fornecida;
Dimensões em mm.

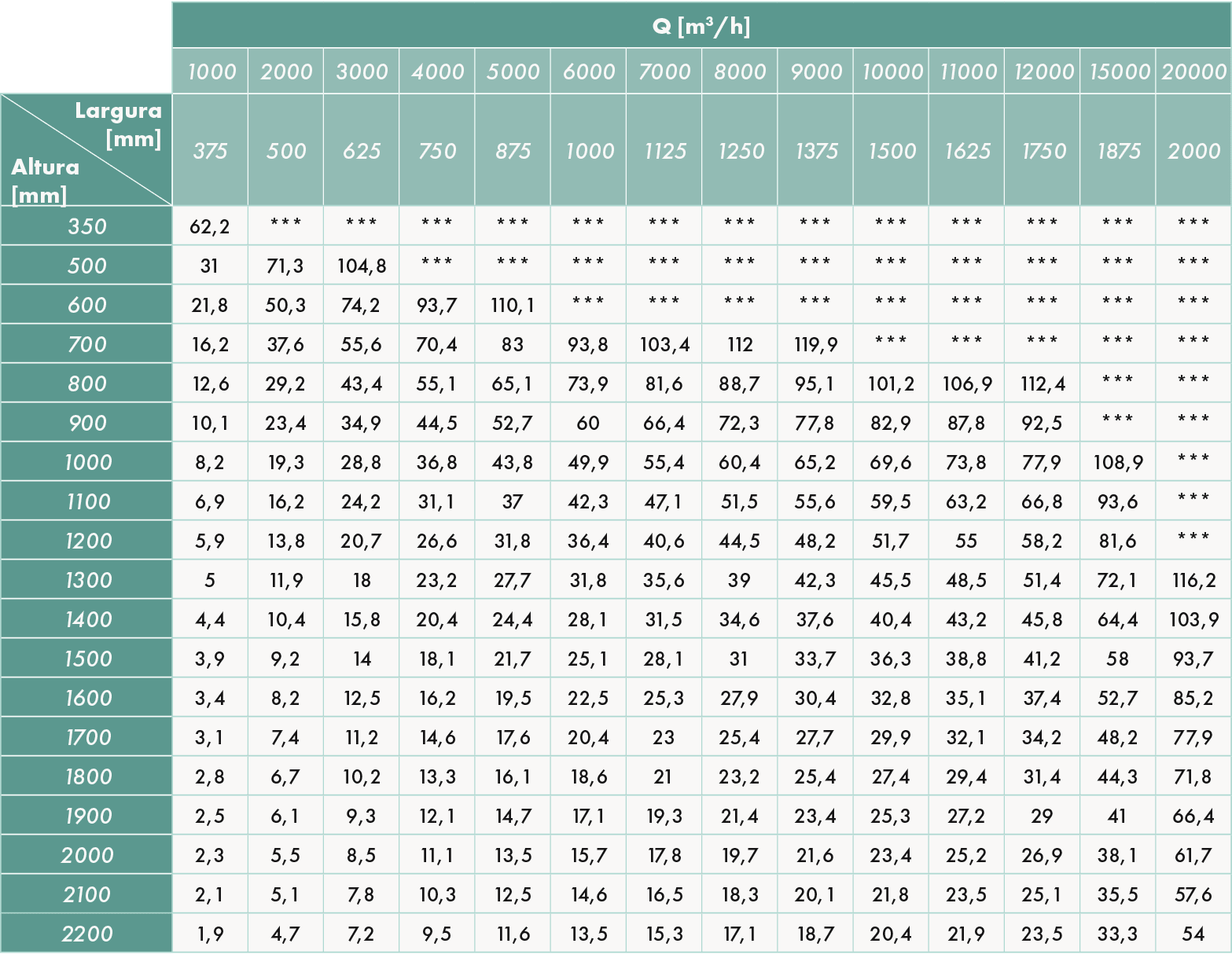

PERDAS DE CARGA
*** Velocidade de passagem do ar na grelha superior a 3 m/s e perda de carga superior a 120 Pa - dimensionamento não preconizado.
SELEÇÃO
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALAÇÃO
ACESSÓRIOS
