Artgrid®
rejilla exterior de aluminio para instalación en cubierta y fachada
art grid
Ventajas
Lamas aerodinámicas.
Estanqueidad total con inclinación entre 5 y 90°.
Permite la instalación nivelada a la cubierta (versión AT).
Resistentes a la corrosión y a entornos marinos.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA

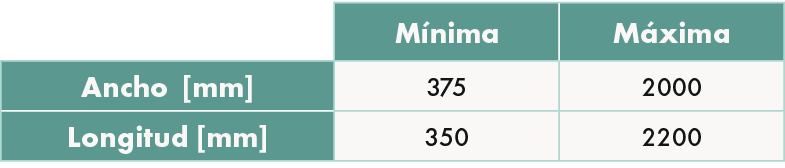

GAMA
Aplicación en tejados con inclinaciones entre 5 y 90º:
- Instalación con evacuación de agua de lluvia, con inclinación de la cubierta
< 45º. - Instalación sin evacuación de agua de lluvia, con inclinación de la cubierta
> 45º. - Instalación con reborde en base de fijación (inclinación mínima de 5º).
- Instalación en el plano más alto de la inclinación para asegurar la ventilación estanca incluso con lluvia.
Base de fijación:
- ST - para instalación en cubierta con reborde y base de fijación (no suministrada).
- AT - para instalación nivelada a la cubierta sin reborde.
Dimensiones fabricadas a medida:
- Póngase en contacto con su asesor de France Air para más información y pedidos.

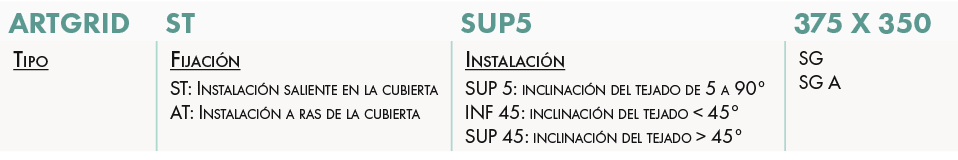

DESIGNACIÓN
APLICACIÓN/USO
- Para ventilación o extracción de humos en edificios con temperaturas y/o niveles de ruido elevados.
- Estanco bajo cualquier condición meteorológica.
- Para aspiración y extracción de aire en redes de ventilación mecánica de simple/doble flujo o extracción de humos mecánica.
- Las bases de fijación están soldadas y se adaptan a las exigencias de cualquier tipo de cubierta.
CONSTRUCCIÓN/COMPOSICIÓN
- Marco y lamas de aluminio.
- Instalación con base de fijación o nivelada a la cubierta en la versión AT.
- Rejillas antipájaros y antiinsectos disponibles.
OPCIONES
- Lacado en color RAL a elegir.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
Artgrid® AT: para instalación a ras de cubierta sin reborde y con evacuación de agua de lluvia
(inclinación de la cubierta < 45º)
(3) Corte longitudinal; (4) Conexión EPP (Si A> 1000: 2 conexiones EPP);
Dimensiones en mm.
Artgrid® AT: para instalación a ras de cubierta sin reborde y sin evacuación de agua de lluvia
(inclinación del tejado > 45º)
(3) Corte longitudinal; (4) Canal de evacuación;
Dimensiones en mm.
Artgrid® ST: para instalación en cubierta con reborde y base de fijación (no suministrada)
(3) Base de fijación no suministrada;
Dimensiones en mm.

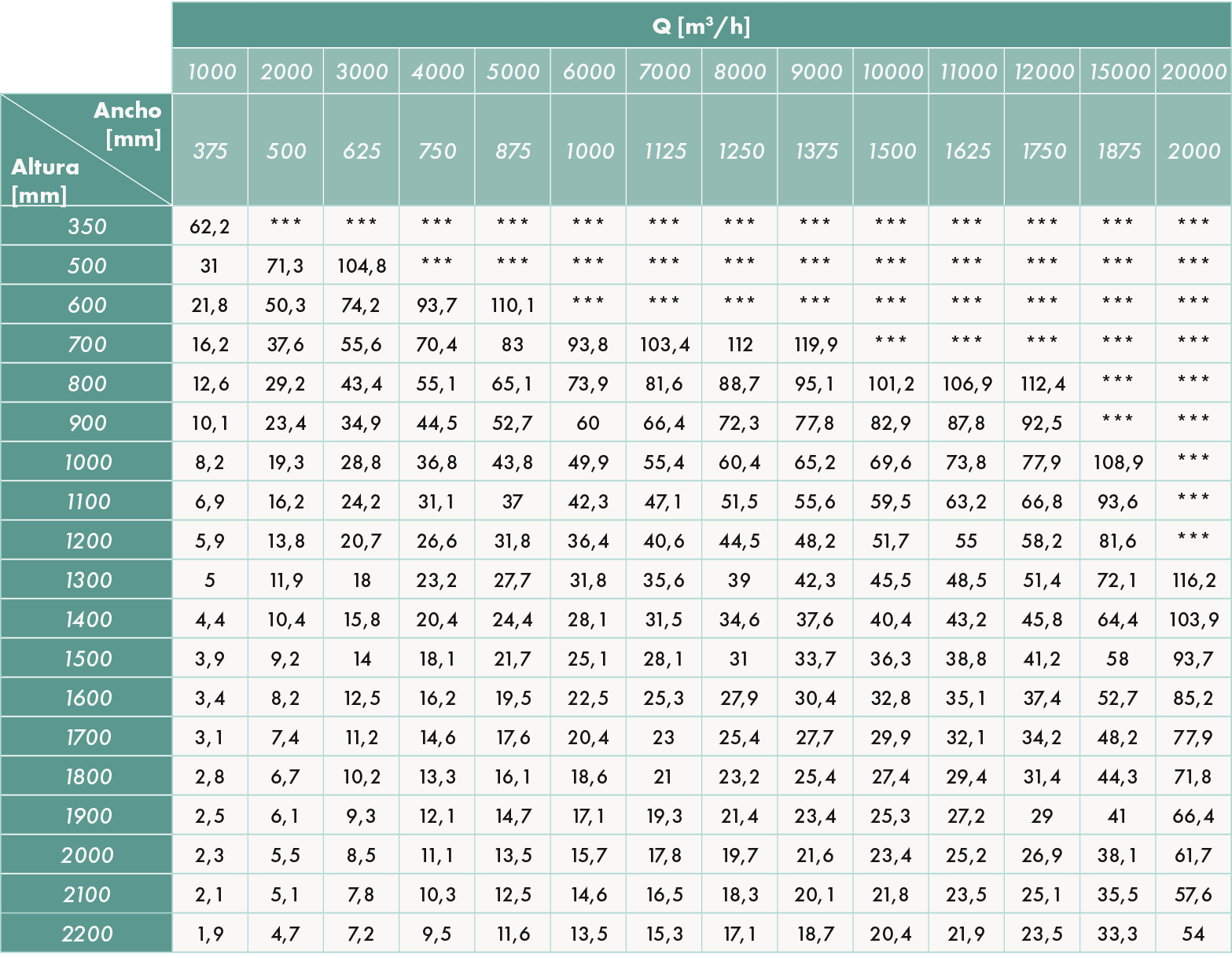

PÉRDIDAS DE CARGA
*** Velocidad de paso del aire en la rejilla superior a 3 m/s y pérdida de carga superior a 120 Pa - dimensionamiento no recomendado.
SELECCIÓN
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
