Arcoa Unipack Pi

unidades chillers e bombas de calor reversíveis compactas, arrefecidas a ar, com ventiladores de condensação EC, gama com compressores herméticos Scroll inverter a R290

This is some text inside of a div block.

Arcoa Unipack Pi

Vantagens

Gama eficiente e ecológica a R290 (GWP de 0,02).
Classe A++ / A++.
Temperatura de água quente até 78 ºC.
Produção de água quente de -20 °C a 40 °C ar exterior.
Tecnologia Inverter.
Unidade totalmente equipada.
Controlo Master/Slave integrado.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

8 modelos disponíveis:

79 -159 kW de aquecimento.
75 - 153 kW de arrefecimento.

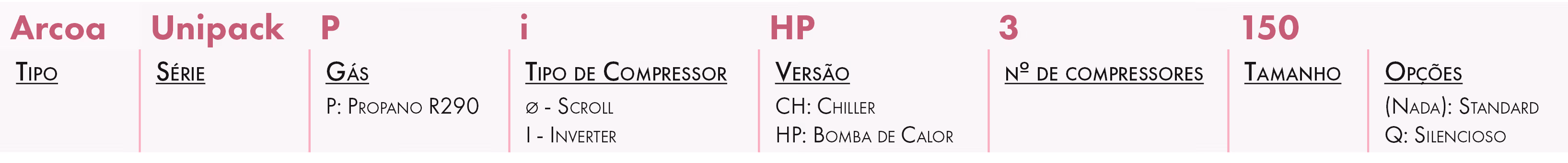

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Chiller e bomba de calor para climatização e/ou produção de AQS.

CONSTRUÇÃO / COMPOSIÇÃO

Compressor: hermético rotativo, do tipo scroll, com acionamento Inverter (i, 1+i, 2+i), completo com proteção térmica e resistência de cárter.
Regulação contínua com elevada eficiência em cargas parciais.
Permutador de calor do lado da água: com placas em aço inoxidável, completo com isolamento em espuma de borracha de poliuretano de células fechadas e pressóstato diferencial de caudal de água.
Permutador de calor do lado do ar: com microcanais (Chiller) ou bateria aletada com tubos de cobre e alhetas de alumínio (Bomba de calor).
Ventilador: axial com rotor externo, equipado com proteção térmica interna, grelhas de proteção contra acidentes e dispositivo eletrónico proporcional para regulação contínua da velocidade de rotação.
Controlo: comando eletrónico com microprocessador e lógica Adaptive Function Plus.
Estrutura: estrutura portante em chapa de aço galvanizado e pintado com tinta em pó de poliéster.
Detetor de fugas de refrigerante.
Redes de proteção para o permutador.
A unidade está também equipada com:
– Interruptores de corte para o circuito do compressor e ventilador;
– Válvula de expansão eletrónica;
– Visualização das pressões alta e baixa do circuito frigorífico;
– Controlo Master/Slave para até 4 unidades em paralelo;
– Placa com relógio (clock board);
– Controlo de caudal primário variável (VPF_R);
– Gestão automática dos ciclos anti-legionella.

OPÇÕES

Bomba simples ou dupla, sendo uma delas em standby automático. As bombas estão disponíveis em versões de baixa ou alta pressão manométrica.
Tanque e bomba com depósito de inércia integrado de 250 a 380 litros (consoante os tamanhos) e bomba simples ou dupla, completo com vaso de expansão, válvulas de purga de ar, válvula de segurança e manómetro do lado da água.
Controlo da bomba Inverter para arranque da unidade.
Desuperheater.
Unidade com recuperação total de calor (Chiller).
Controlo da condensação com ventiladores de motor EC.
Controlo da condensação com ventiladores de sobrepressão.
Condensadores de correção do fator de potência (cosφ > 0,94).
Limite forçado de consumo elétrico.
Limite forçado de nível sonoro.
Dispositivo de medição de parâmetros energéticos.
Soft starter.
Compartimento técnico do compressor com isolamento acústico.
Enclausuramentos acústicos dos compressores.
Válvulas de segurança duplas.
Painéis de enchimento (buffer panels).
Baterias microcanais com tratamento E-coating, cobre/cobre, cobre/alumínio, cobre/alumínio pré-pintado ou com tratamento hidrofílico, consoante a versão.
Controlo de tensão de alimentação mínima/máxima e bateria de backup.
Entrada digital para duplo set-point.
Sinal analógico 4-20 mA para deslocamento do set-point.
Contactos para integração em Smart Grid e sistemas fotovoltaicos.
Resistência elétrica anticongelamento no evaporador, quadro elétrico, depósito de inércia, bombas elétricas e permutadores de calor de recuperação, se aplicável, e base.
Produção de água a baixa temperatura.
Interfaces para comunicação série com outros dispositivos.
Teclado de utilizador com ecrã tátil a cores (instalado na máquina ou remotamente) com ecrã de 7”.
Apoios antivibráticos.
Acessórios fornecidos separadamente:
- Teclado remoto com visor.
- Termóstato com visor.
- Sistemas de supervisão Rhoss para monitorização e gestão remota da unidade.
- Sequenciador Rhoss para gestão integrada de múltiplos chillers.

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

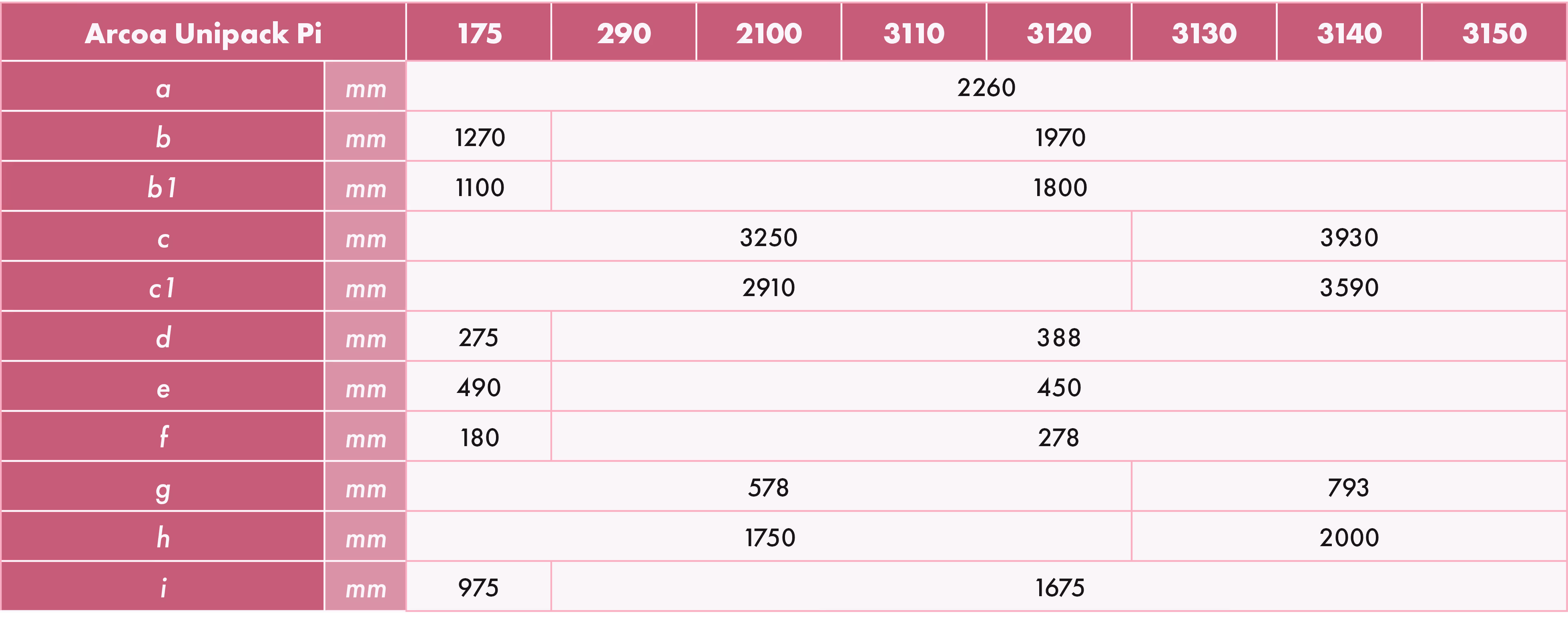

ATRAVANCAMENTOS

Modelo 175

Modelos 290 a 3150

1) Painel de controlo; 2) Interruptor geral / seccionador; 3) Quadro de controlo elétrico; 4) Ventilador de extração; 5) Compressores; 6) Evaporador; 7) Ventilador; 8) Serpentina aletada; 9) Entrada de água no permutador de calor principal; 10) Saída de água do permutador de calor principal; 11) Bomba elétrica; 12) Depósito de acumulação; 13) Apoios anti-vibração (acessório SAG/SAM); 14) Colectores de válvulas de segurança; 15) Rede de proteção da serpentina; 16) Entrada de água na unidade de recuperação (acessório DS); 17) Saída de água na unidade de recuperação (acessório DS); 18) Entrada de alimentação elétrica

‍

Ligações de entrada e saída do permutador de calor: 2" VIC (do modelo 175 até 3120); 2" 1/2 VIC (do modelo 3130 até 3150); Ligações de entrada e saída DS: 1" 1/4 VIC

‍

LIMITES DE UTILIZAÇÃO

Instalação possível apenas no exterior.
Limites de funcionamento: de -20º C até 40º C (modo aquecimento).

SELEÇÃO

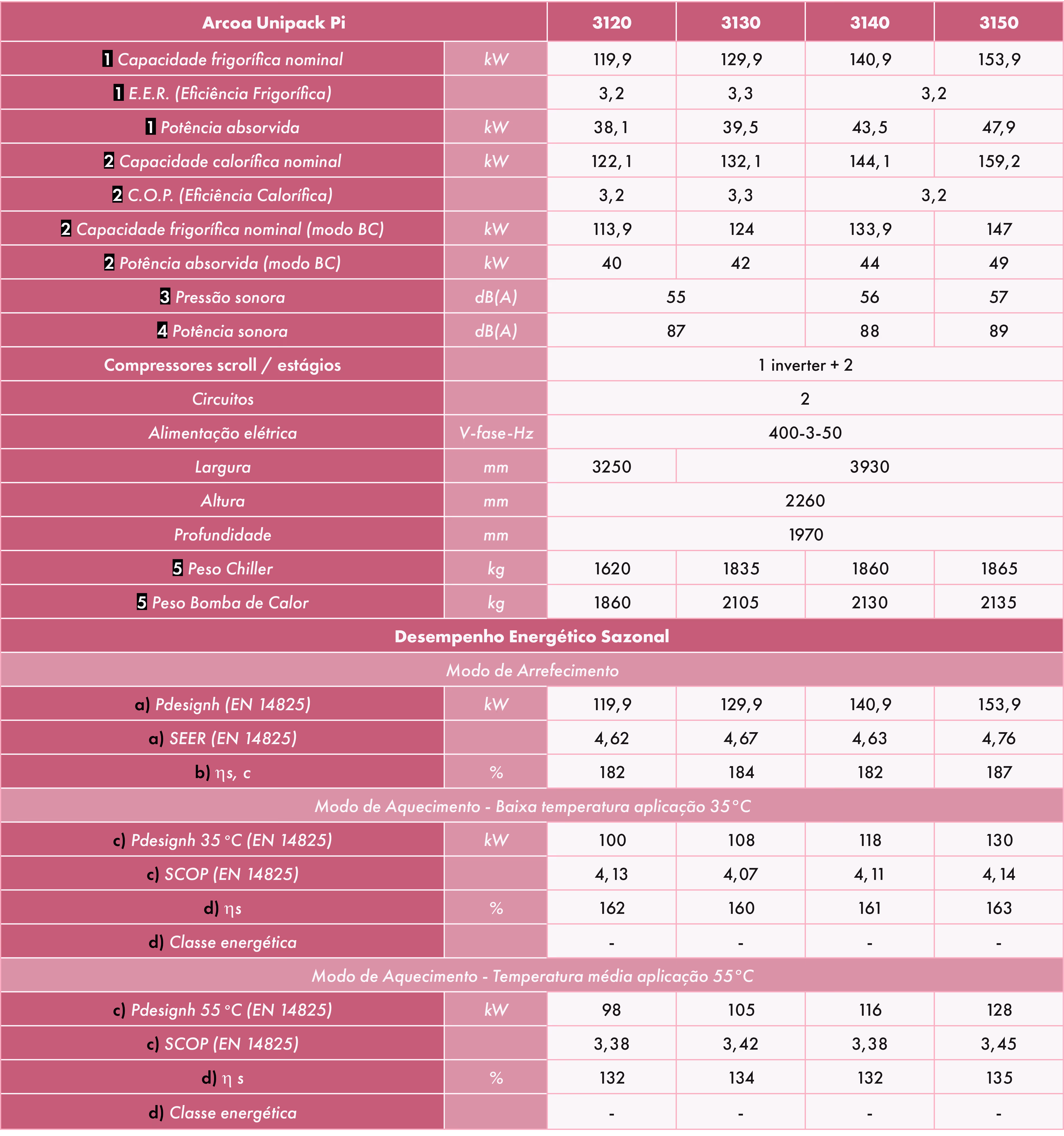

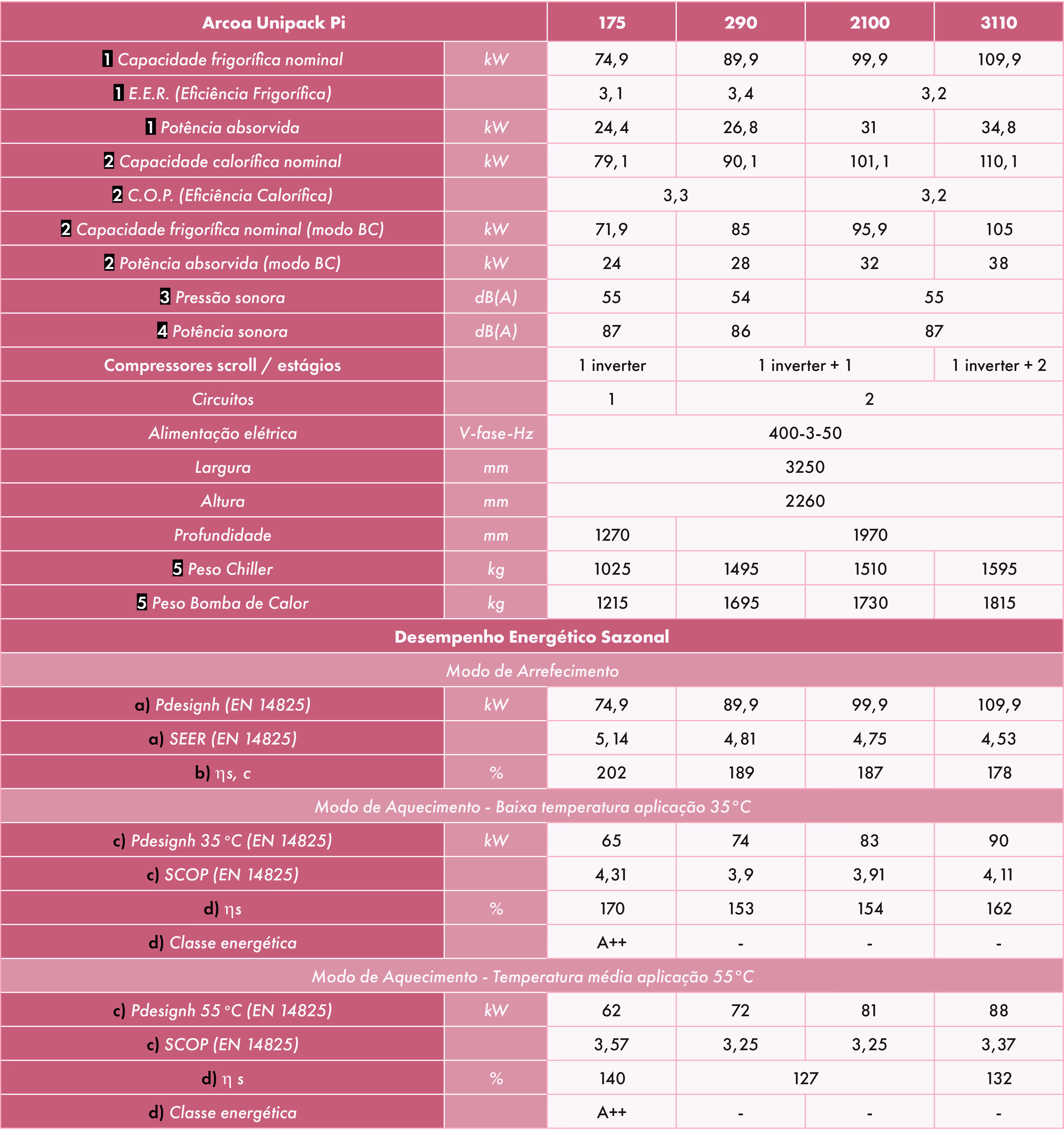

TABELAS DE SELEÇÃO PARA ARCOA UNIPACK i ECO

Dados nas seguintes condições: 1 Ar: 35 °C - Água: 12/7 °C; 2 Ar: 7 °C, B.S. - 6 °C B.U.- Água: 40/45 °C; 3 Em campo aberto (Q = 2) a 10 m da unidade; 4 Nível de potência sonora total em dB(A) com base em medições efectuadas de acordo com a norma UNI EN-ISO 9614; 5 Peso referido à unidade sem carga e sem acessórios; Desempenho de acordo com a norma EN 14511: a) Aplicação a baixa temperatura (7 °C); b) Eficiência energética sazonal: arrefecimento a baixa temperatura (Regulamento UE 2016/2281); c) Em condições climáticas médias; d) Eficiência energética sazonal: aquecimento a baixa temperatura em clima médio (Regulamentos UE n.º 811/2013 e n.º 813/2013 – classe entre D e A+++)

‍

Para a seleção e tarifas do modelo mais adequado ao seu projeto, bem como a validação dos dados nas condições específicas apresentadas, entre em contacto com a nossa equipa de consultores.
