Arcoa Unipack Pi

chillers y bombas de calor compactas, reversibles y refrigeradas por aire con ventiladores de condensación EC, gama con compresores herméticos Scroll inverter a R290

Este es un texto dentro de un bloque div.

Arcoa Unipack Pi

Ventajas

Rango eficiente y ecológico de hasta R290 (GWP de 0.02).
Clase A++ /A++.
Temperatura del agua caliente hasta 78 ºC.
Producción de agua caliente de -20 °C a 40 °C del aire exterior.
Tecnología inverter.
Unidad totalmente equipada.
Control maestro/esclavo integrado.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

8 modelos disponibles:

79 -159 kW de calefacción.
75 - 153 kW de refrigeración.

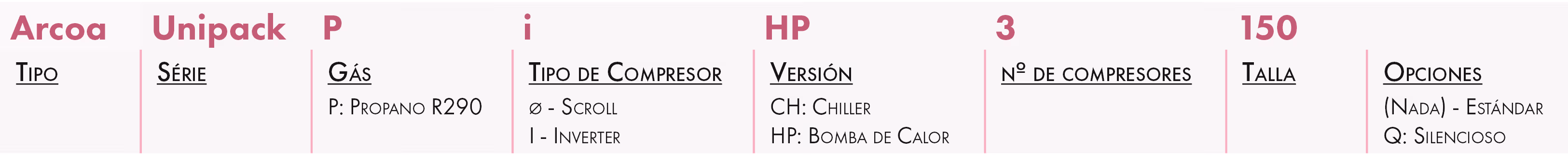

DESIGNACIÓN

APLICACIÓN/USO

Enfriador y bomba de calor para la producción de aire acondicionado y/o AQS.

CONSTRUCCIÓN/COMPOSICIÓN

Compresor: rotativo hermético, tipo espiral, con accionamiento inversor (i, 1+i, 2+i), completo con protección térmica y resistencia al cárter.
Regulación continua con alta eficiencia en cargas parciales.
Intercambiador de calor del lado del agua: con placas de acero inoxidable, completo con aislamiento de espuma de poliuretano de celda cerrada e interruptor de presión diferencial de flujo de agua.
Intercambiador de calor del lado del aire: con microcanales (enfriador) o batería con aletas con tubos de cobre y aletas de aluminio (bomba de calor).
Ventilador: axial con rotor externo, equipado con protección térmica interna, rejillas de protección contra accidentes y dispositivo electrónico proporcional para la regulación continua de la velocidad de rotación.
Control: control electrónico con microprocesador y lógica Adaptive Function Plus.
Estructura: estructura portante en chapa de acero galvanizado y pintada con pintura en polvo de poliéster.
Detector de fugas de refrigerante.
Redes de protección para la centralita.
La unidad también está equipada con:
— Interruptores de corte para el circuito del compresor y del ventilador;
— Válvula de expansión electrónica;
— Visualización de las presiones altas y bajas del circuito de refrigeración;
— Control maestro/esclavo para hasta 4 unidades en paralelo;
— Tablero de reloj;
— Control de flujo primario variable (VPF_R);
— Gestión automática de los ciclos antilegionelosis.

OPCIONES

Bomba simple o doble, una de las cuales está en modo de espera automático. Las bombas están disponibles en versiones de presión manométrica baja o alta.
Tanque y bomba con tanque de inercia integrado de 250 a 380 litros (según el tamaño) y bomba simple o doble, con vaso de expansión, válvulas de purga de aire, válvula de seguridad y manómetro en el lado del agua.
Control de bomba inverter para arrancar la unidad.
Dessobrecalentador.
Unidad con recuperación total de calor (enfriador).
Control de condensación con ventiladores de motor EC.
Control de condensación con ventiladores de sobrepresión.
Condensadores de corrección del factor de potencia (cosφ > 0.94).
Límite obligatorio del consumo eléctrico.
Límite de nivel de ruido forzado.
Dispositivo para la medición de parámetros energéticos.
Arrancador suave.
Compartimento de compresor técnico con aislamiento acústico.
En las carcasas acústicas de los compresores.
Válvulas de seguridad dobles.
Paneles amortiguadores.
Baterías microcanales con tratamiento de revestimiento E, cobre/cobre, cobre/aluminio, cobre/aluminio prepintadas o con tratamiento hidrófilo, según la versión.
Control de voltaje de suministro mínimo/máximo y batería de respaldo.
Entrada digital para punto de ajuste dual.
Señal analógica de 4-20 mA para cambio de punto de ajuste.
Contactos para la integración en redes inteligentes y sistemas fotovoltaicos.
Resistencia eléctrica al anticongelante en el evaporador, el panel eléctrico, el tanque de inercia, las bombas eléctricas y los intercambiadores de calor de recuperación, si corresponde, y la base.
Producción de agua a baja temperatura.
Interfaces para la comunicación en serie con otros dispositivos.
Teclado de usuario con pantalla táctil a color (instalado en la máquina o de forma remota) con pantalla de 7».
Soportes antivibratorios.
Los accesorios se suministran por separado:
- Teclado remoto con pantalla.
- Termostato con pantalla.
- Sistemas de supervisión Rhoss para la monitorización y gestión remota de la unidad.
- Secuenciador Rhoss para la gestión integrada de varios enfriadores.

EMBALAJE

Se vende por unidad.

DIMENSIONES

ENCRUCIJADA

Modelo 175

Modelos 290 a 3150

1) Panel de control; 2) Interruptor/desconector general; 3) Panel de control eléctrico; 4) Ventilador de extracción; 5) Compresores; 6) Evaporador; 7) Ventilador; 8) Bobina con aletas; 9) Entrada de agua en el intercambiador de calor principal; 10) Salida de agua del intercambiador de calor principal; 11) Bomba eléctrica; 12) Tanque de acumulación; 13) Soportes antivibraciones (accesorio SAG/SAM); 14) Colectores de válvulas de seguridad; 15) Serv Red de protección de pentina; 16) Entrada de agua en la unidad de recuperación (accesorio DS); 17) Salida de agua en la unidad de recuperación (accesorio DS); 18) Entrada de fuente de alimentación

‍

Conexiones de entrada y salida del intercambiador de calor: 2 pulgadas VIC (modelo 175 a 3120); 2 pulgadas 1/2 VIC (modelo 3130 a 3150); conexiones de entrada y salida DS: 1 pulgada 1/4 VIC

‍

LÍMITES DE USO

La instalación solo es posible en el exterior.
Límites de funcionamiento: de -20 °C a 40 °C (modo calefacción).

SELECCIÓN

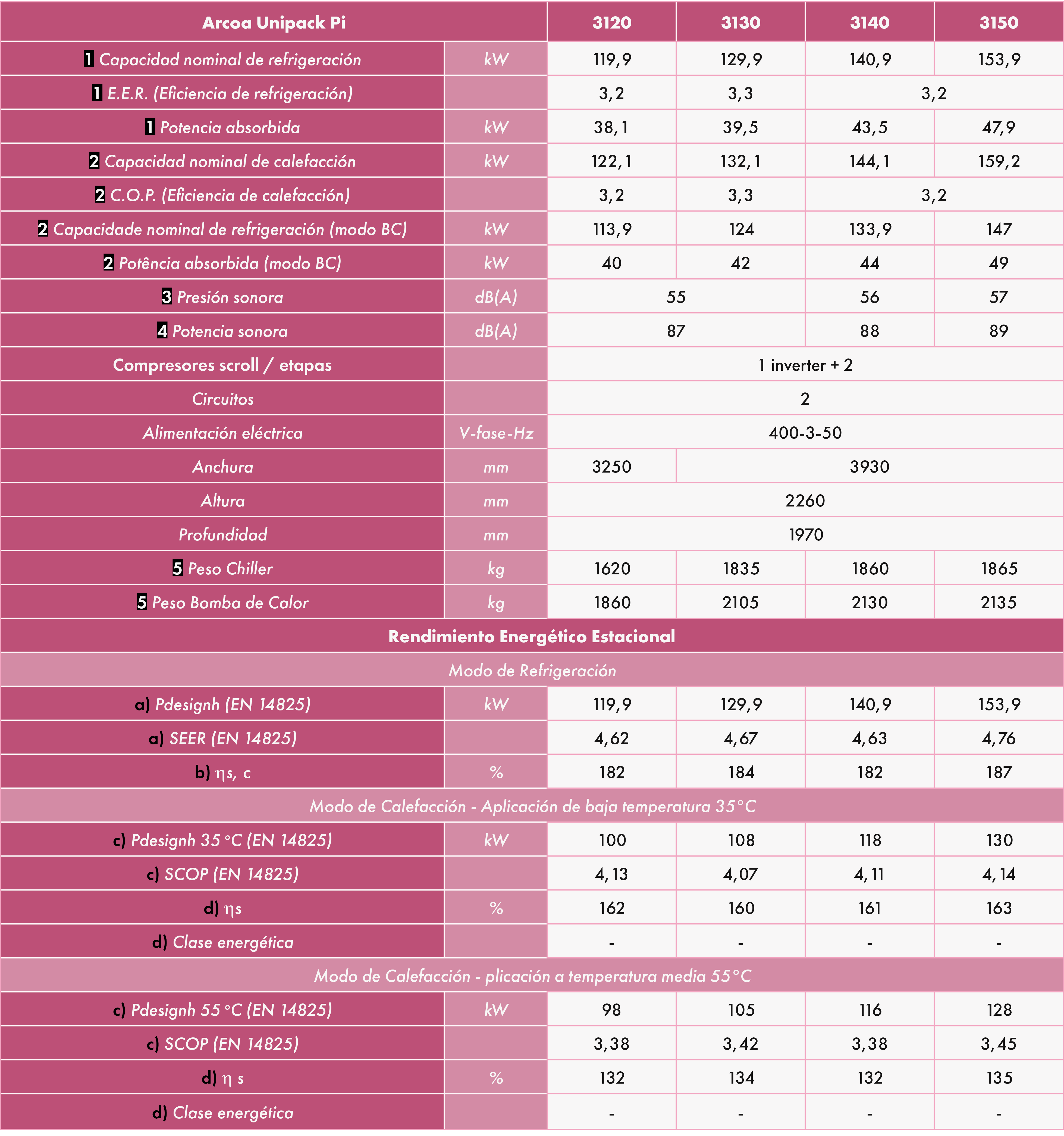

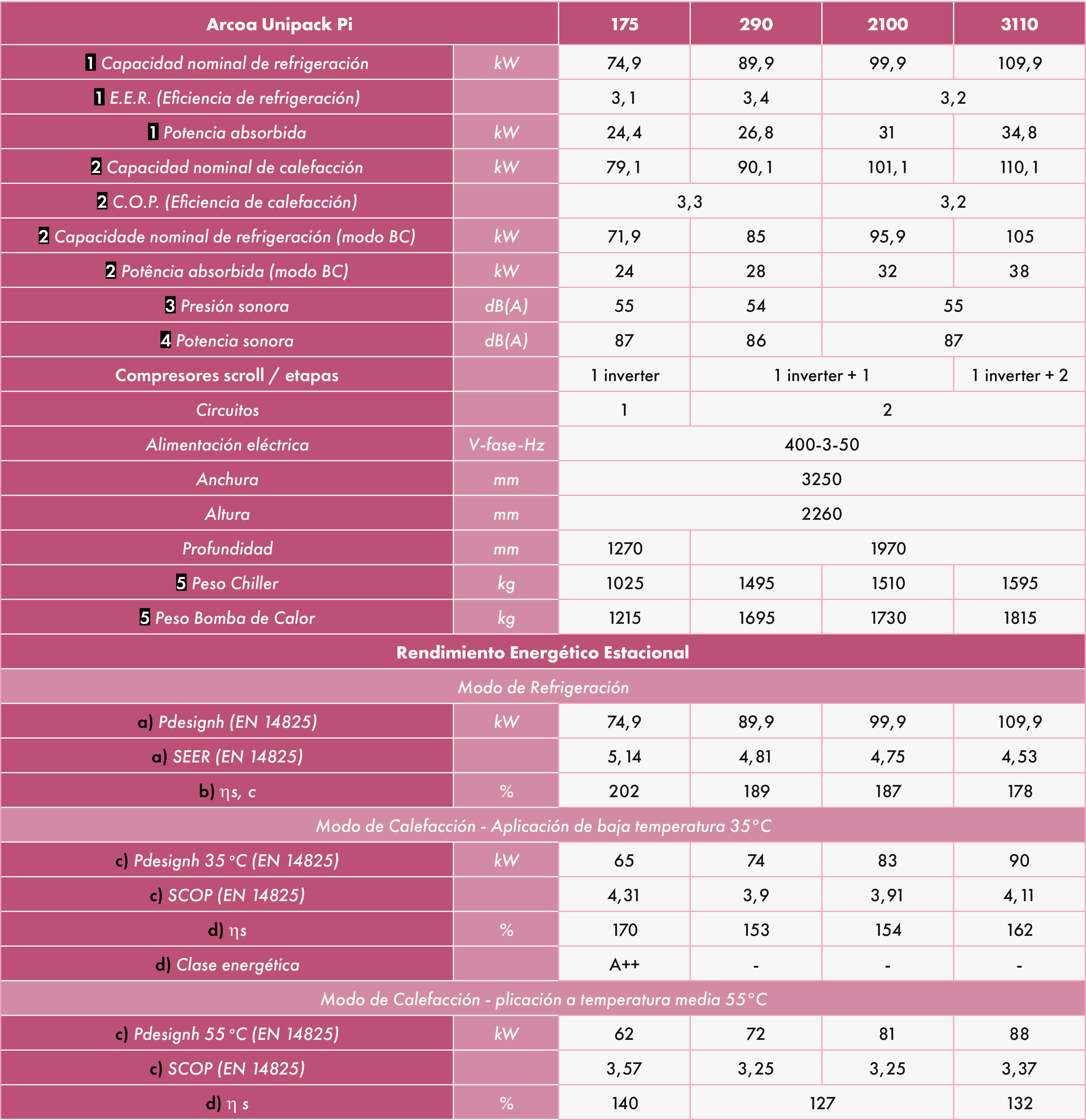

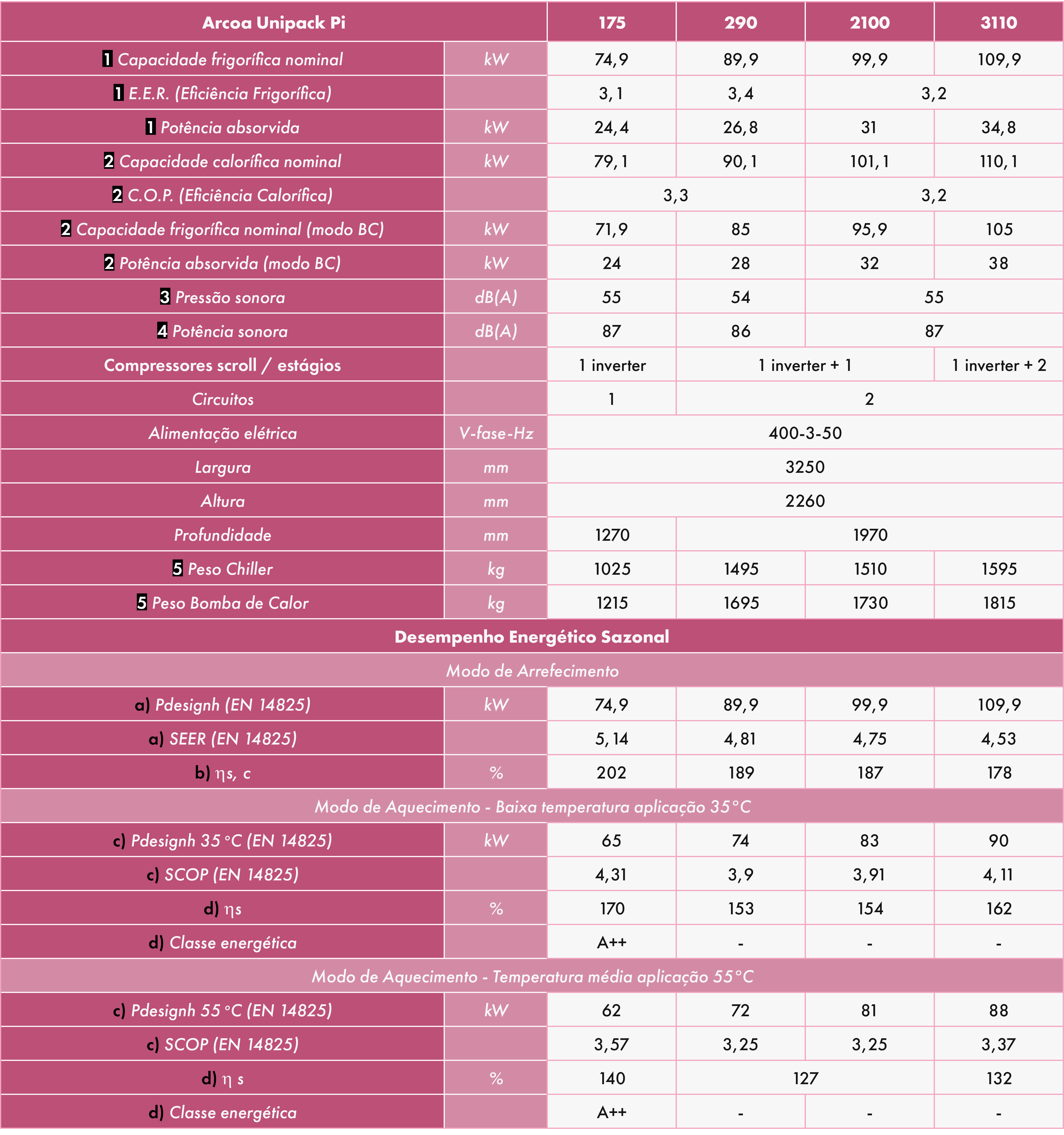

TABLAS DE SELECCIÓN PARA ARCOA UNIPACK Pi

Datos en las siguientes condiciones: 1 aire: 35 °C - agua: 12/7 °C; 2 aire: 7 °C, B.S. - 6 °C B.U.- Agua: 40/45 °C; 3 en campo abierto (Q = 2) a 10 m de la unidad; 4 nivel de potencia acústica total en dB (A) basado en mediciones realizadas de acuerdo con la norma UNI EN-ISO 9614; 5 peso de referencia a la unidad sin carga y sin accesorios; rendimiento según EN 14511; a) Aplicación a baja temperatura (7 °C); b) Eficiencia energética estacional: refrigeración a baja temperatura (Reglamento UE 2016/2281); c) En condiciones climáticas medias; d) Eficiencia energética estacional: baja temperatura calefacción en clima medio (Reglamentos de la UE nº 811/2013 y nº 813/2013 — clase entre D y A+++)

‍

Para la selección y las tarifas del modelo más adecuado para su proyecto, así como la validación de los datos en las condiciones específicas presentadas, póngase en contacto con nuestro equipo de consultores.
