Arcoa Unipack P 4T

unidade polivalente de 4 tubos ecológica com compressores Scroll herméticos, ventiladores axiais e refrigerante R290

This is some text inside of a div block.

Vantagens

Gama eficiente e ecológica a R290 (GWP de 0,02).
Temperatura de água quente até 72 ºC.
TER até 7,74.
Limites de funcionamento alargados.
Controlo MASTER/SLAVE integrado.

‍

No items found.

DESCRIÇÃO TÉCNICA

GAMA

11 modelos disponíveis:

47 -159kW de aquecimento.
49 - 161kW de arrefecimento.

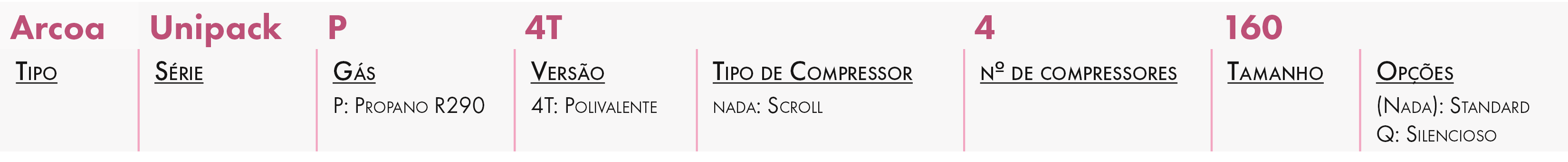

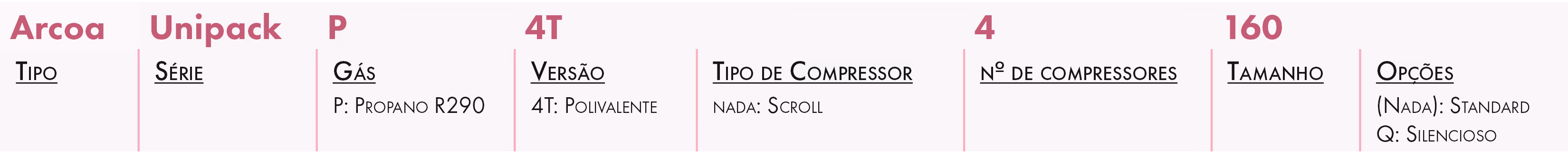

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Sistema polivalente para produção simultânea ou em separado de água quente e fria com uma única unidade.

CONSTRUÇÃO / COMPOSIÇÃO

Compressor: rotativo hermético, do tipo scroll, com proteção térmica e resistência de cárter.
2 a 4 níveis de capacidade com elevada eficiência em cargas parciais.
Permutadores de calor principais e secundários: permutadores de placas em aço inoxidável com fluxo cruzado, equipados com resistência anticongelamento, isolamento em espuma de borracha de poliuretano de células fechadas e pressóstato diferencial de caudal de água.
Permutador de calor do lado do ar: bateria com tubos de cobre e aletas de alumínio.
Ventiladores: axiais com rotor externo, equipados com proteção térmica interna e grelhas de proteção contra acidentes. Os ventiladores, conforme o tamanho, são do tipo EC ou equipados com dispositivo eletrónico proporcional para ajuste contínuo da velocidade de rotação.
Controlo: eletrónico por microprocessador com lógica Adaptive Function Plus.
Estrutura: em chapa de aço galvanizado e pintado, com revestimento em pó de poliéster.
Detetor de fugas de refrigerante.
Redes de proteção dos permutadores.
A unidade está também equipada com:
– Disjuntores para os circuitos do compressor e do ventilador;
– Válvula de expansão eletrónica;
– Visualização das pressões alta/baixa do circuito frigorífico;
– Controlo master/slave até 4 unidades em paralelo;
– Placa com relógio (clock board);
– Controlo de caudal primário variável (VPF_R).

OPÇÕES

Bomba simples ou dupla, sendo uma em standby automático. As bombas estão disponíveis nas versões de baixa ou alta altura manométrica.
Controlo da bomba Inverter para arranque da unidade.
Controlo VPF_R do lado da recuperação.
Desuperheater.
Controlo da condensação com ventiladores de motor EC (standard nos tamanhos 251-280).
Controlo da condensação com ventiladores de sobrepressão (apenas na versão T).
Condensadores de correção do fator de potência (cosφ > 0,94).
Limite forçado do consumo de energia.
Limite forçado de nível sonoro.
Dispositivo de medição de parâmetros energéticos.
Soft starter.
Isolamento acústico do compartimento técnico do compressor.
Enclausuramentos acústicos dos compressores.
Válvulas de segurança duplas.
Painéis de enchimento (buffer panels).
Baterias cobre/cobre, cobre/alumínio pré-pintado ou com tratamento hidrofílico.
Controlo da tensão mínima/máxima de alimentação e bateria de backup.
Entrada digital para duplo set-point.
Sinal analógico 4-20 mA para deslocamento do set-point.
Contactos para integração em Smart Grid e sistema fotovoltaico.
Resistência no quadro elétrico, base, bombas elétricas e permutadores de calor para recuperação, se aplicável.
Interfaces para comunicação série com outros dispositivos.
Teclado de utilizador tátil a cores (instalado na máquina ou remotamente) com ecrã de 7”.
Apoios antivibráticos.
Acessórios fornecidos separadamente:
- Teclado remoto com visor.
- Termóstato com visor.
- Sistemas de supervisão Rhoss para monitorização e gestão remota da unidade.
- Sequenciador Rhoss para gestão integrada de múltiplos chillers.

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

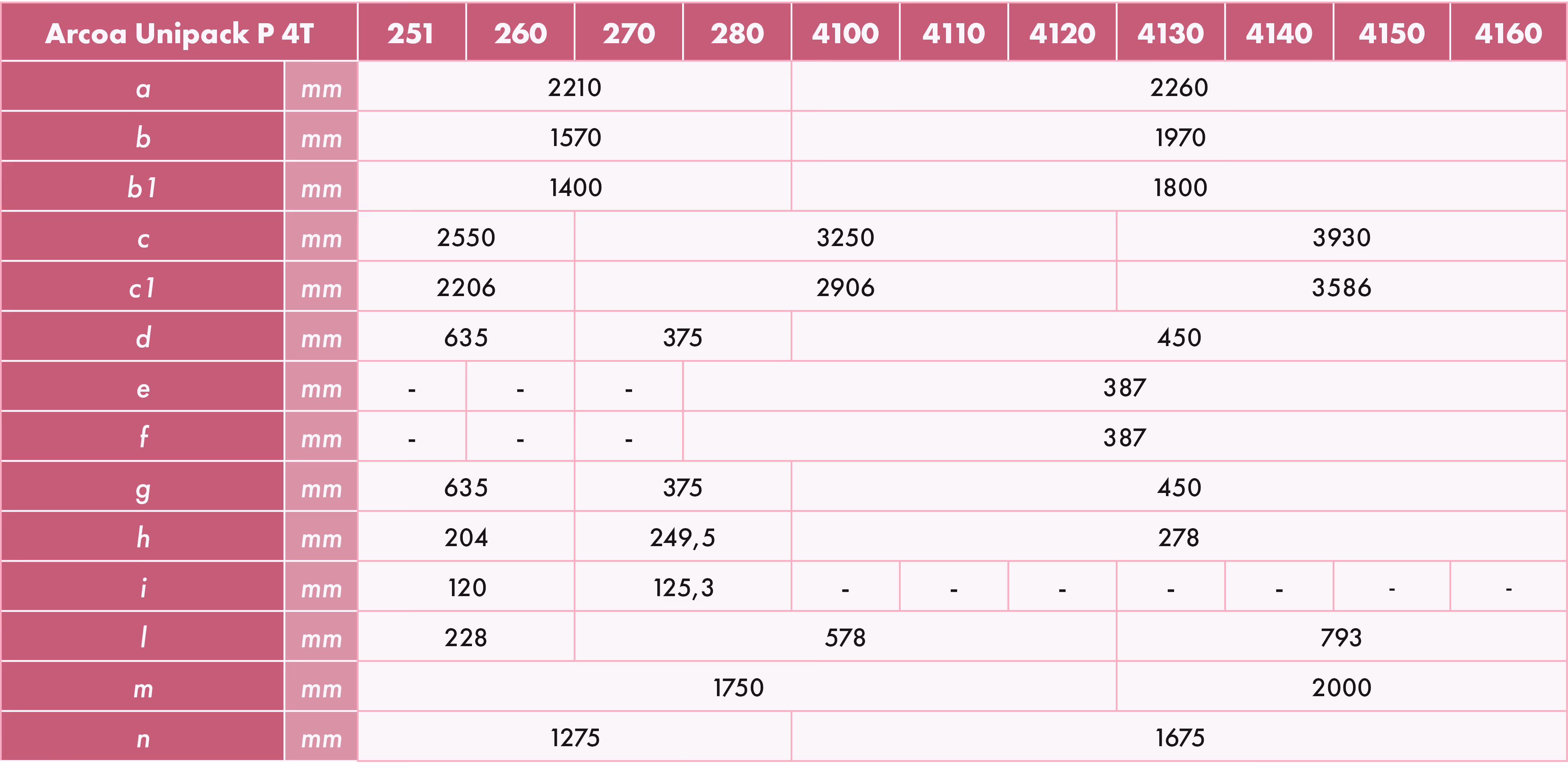

ATRAVANCAMENTOS

Modelos 251 a 280

1) Painel de controlo; 2) Interruptor geral / seccionador; 3) Quadro de controlo elétrico; 4) Ventilador de extração; 5) Compressores; 6) Evaporador; 7) Ventilador; 8) Serpentina aletada; 9) Entrada de água no permutador de calor principal; 10) Saída de água do permutador de calor principal; 11) Bomba elétrica; 12) Depósito de acumulação; 13) Apoios anti-vibração (acessório SAG/SAM); 14) Colectores de válvulas de segurança; 15) Rede de proteção da serpentina; 16) Entrada de água no permutador secundário/recuperação; 17) Saída de água no permutador secundário/recuperação; 18) Entrada de alimentação elétrica

‍

Modelos 4100 a 4160

‍

Ligações de entrada e saída do permutador de calor: 1" 1/2 VIC (modelos 251 e 260); 2" VIC (do modelo 270 até 4120); 2" 1/2 VIC (do modelo 4130 até 4160); Ligações de entrada e saída DS: 1" 1/4 VIC

‍

LIMITES DE UTILIZAÇÃO

Instalação possível apenas no exterior.
Limites de funcionamento: de -20º C até 40º C (modo aquecimento).

SELEÇÃO

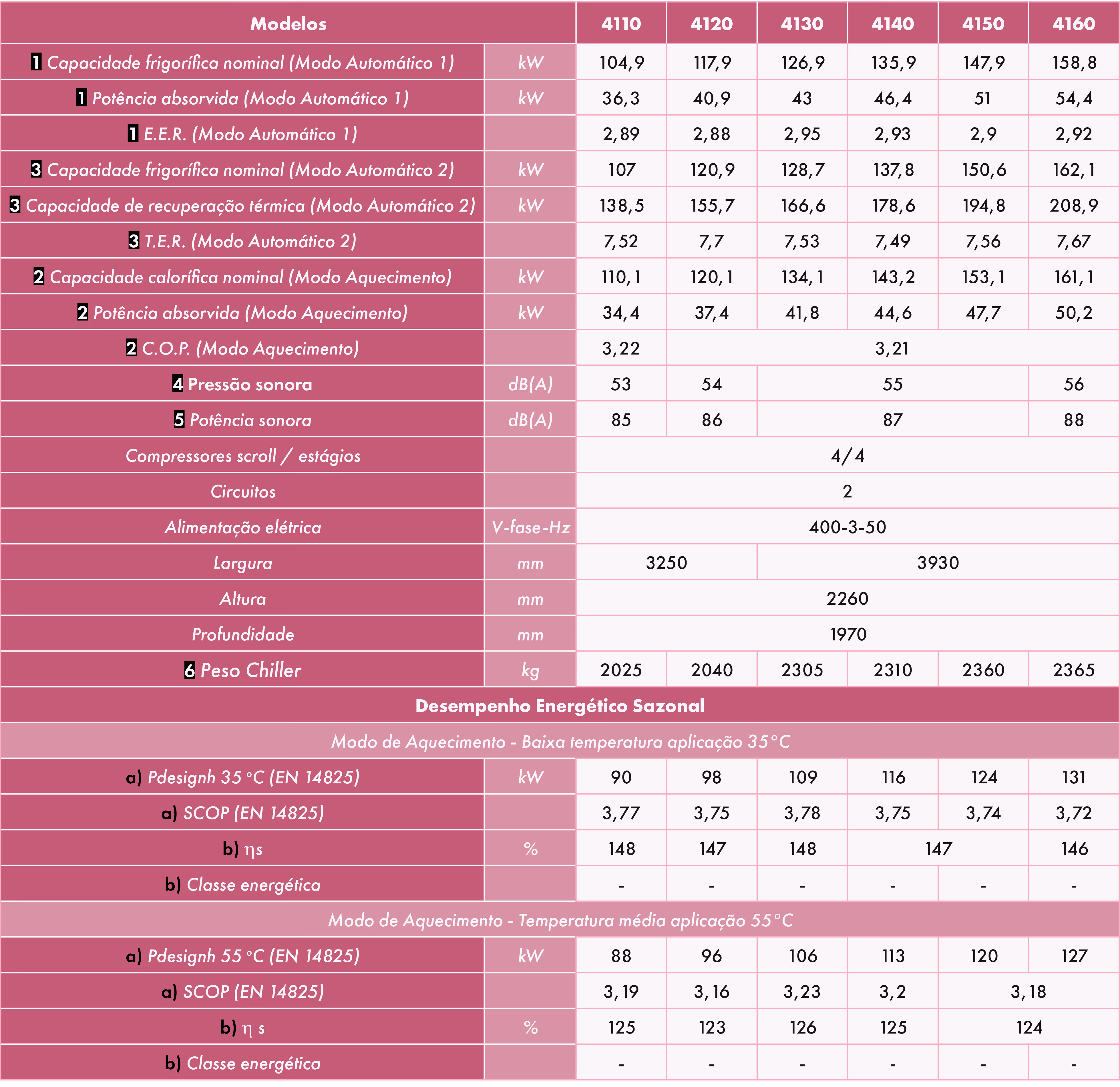

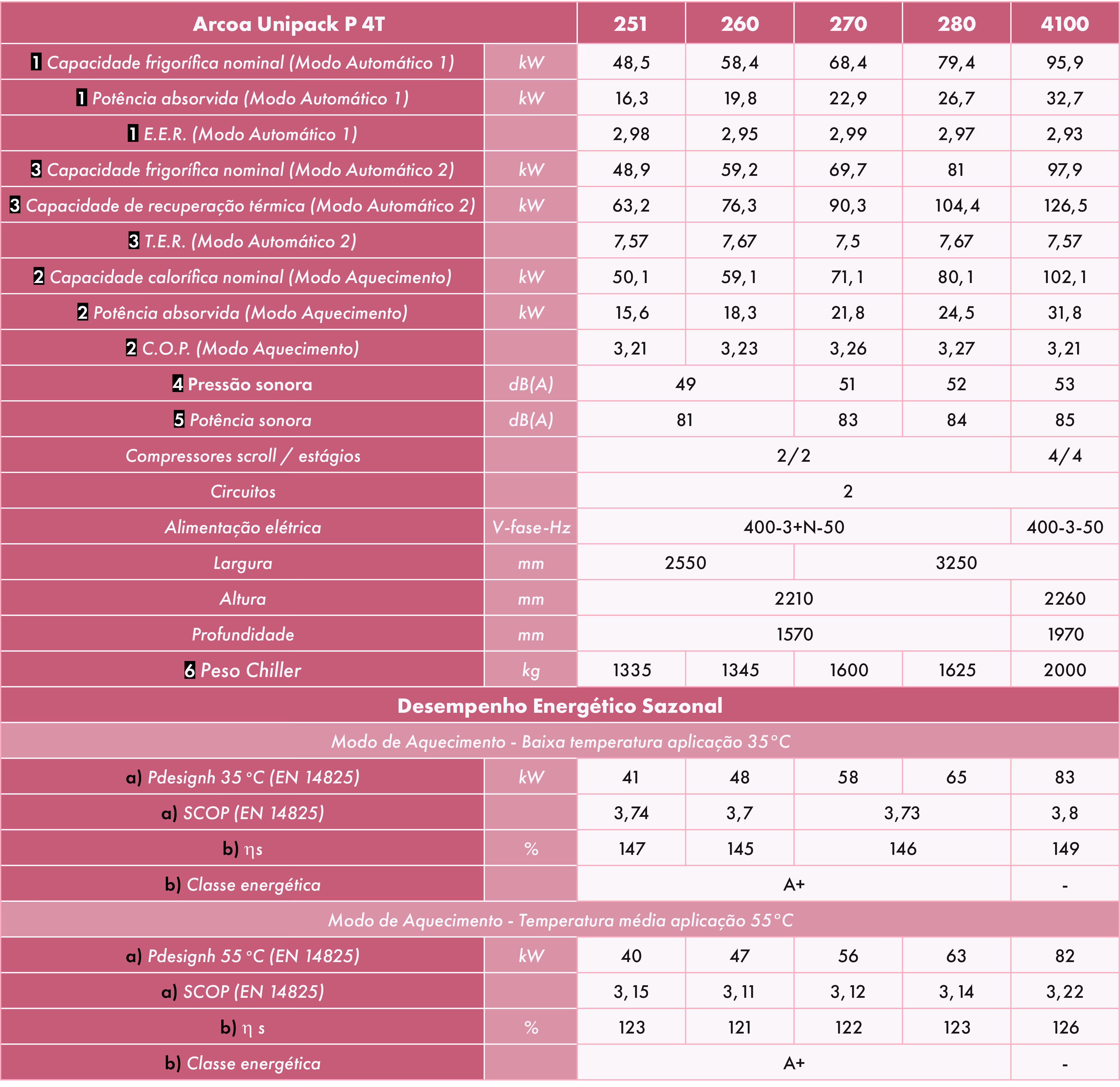

TABELAS DE SELEÇÃO PARA ARCOA UNIPACK P 4T

Dados nas seguintes condições: 1 Ar: 35 °C - Água: 12/7 °C; 2 Ar: 7 °C, B.S. - 6 °C B.U.- Água: 40/45 °C; 3 Água à saída do evaporador: 7 °C, caudal nominal. Água à saída do recuperador: 45 °C, caudal nominal; 4 Em campo aberto (Q = 2), a 10 m da unidade; 5 Nível de potência sonora total em dB(A), com base em medições realizadas de acordo com a norma UNI EN-ISO 9614; 6 Peso referido à unidade sem carga e sem acessórios; Desempenho de acordo com a norma EN 14511: T.E.R.: Rácio de eficiência total; a) Em condições climáticas médias; b) Eficiência energética sazonal: aquecimento em clima médio (Regulamentos UE n.º 811/2013 e n.º 813/2013 – classe entre D e A+++)

‍

Para a seleção e tarifas do modelo mais adequado ao seu projeto, bem como a validação dos dados nas condições específicas apresentadas, entre em contacto com a nossa equipa de consultores.
