Arcoa Unipack P 4T

unidad multipropósito ecológica de 4 tubos con compresores Scroll herméticos, ventiladores axiales y refrigerante R290

Este es un texto dentro de un bloque div.

Ventajas

Rango eficiente y ecológico de hasta R290 (GWP de 0.02).
Temperatura del agua caliente hasta 72 ºC.
TER hasta 7,74.
Límites operativos ampliados.
Control MASTER/SLAVE integrado.

‍

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

11 modelos disponibles:

47 -159 kW de calefacción.
49 - 161 kW de refrigeración.

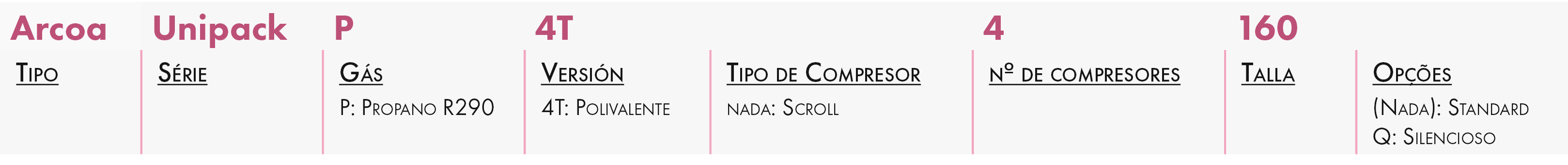

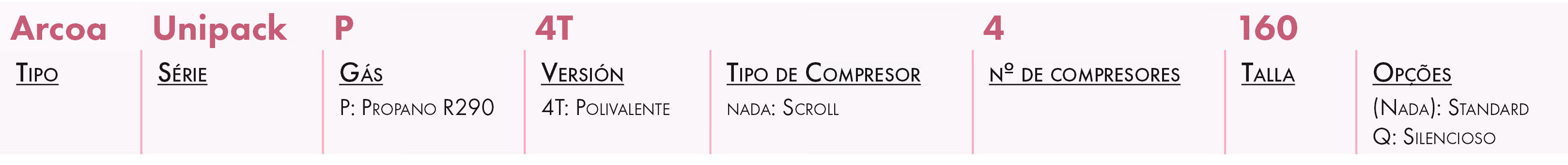

DESIGNACIÓN

APLICACIÓN/USO

Sistema multipropósito para la producción simultánea o separada de agua fría y caliente con una sola unidad.

CONSTRUCCIÓN/COMPOSICIÓN

Compresor: rotativo hermético, tipo espiral, con protección térmica y resistencia al cárter.
2 a 4 niveles de capacidad con alta eficiencia en cargas parciales.
Intercambiadores de calor principales y secundarios: intercambiadores de placas de acero inoxidable con flujo cruzado, equipados con resistencia al anticongelante, aislamiento de espuma de poliuretano de celda cerrada e interruptor de presión diferencial de flujo de agua.
Intercambiador de calor del lado del aire: batería con tubos de cobre y aletas de aluminio.
Ventiladores: ventiladores axiales con rotor externo, equipados con protección térmica interna y rejillas de protección contra choques. Los ventiladores, según el tamaño, son de tipo EC o están equipados con un dispositivo electrónico proporcional para el ajuste continuo de la velocidad de rotación.
Control: electrónico mediante microprocesador con lógica Adaptive Function Plus.
Estructura: en chapa de acero galvanizado y pintado, con revestimiento de poliéster en polvo.
Detector de fugas de refrigerante.
Redes de protección de conmutadores.
La unidad también está equipada con:
— Disyuntores para circuitos de compresores y ventiladores;
— Válvula de expansión electrónica;
— Visualización de las presiones alta/baja del circuito de refrigeración;
— Control maestro/esclavo de hasta 4 unidades en paralelo;
— Tablero de reloj;
— Control de flujo primario variable (VPF_R).

OPCIONES

Bomba simple o doble, una en modo de espera automático. Las bombas están disponibles en versiones de calibre bajo o alto.
Control de bomba inverter para arrancar la unidad.
Control VPF_R en el lado de la recuperación.
Dessobrecalentador.
Control de condensación con ventiladores de motor EC (estándar en los tamaños 251-280).
Control de condensación con ventiladores de sobrepresión (solo en la versión T).
Condensadores de corrección del factor de potencia (cosφ > 0.94).
Límite forzoso del consumo de energía.
Límite de nivel de ruido forzado.
Dispositivo para la medición de parámetros energéticos.
Arrancador suave.
Aislamiento acústico del compartimento técnico del compresor.
En las carcasas acústicas de los compresores.
Válvulas de seguridad dobles.
Paneles amortiguadores.
Baterías de cobre/cobre, cobre/aluminio prepintadas o con tratamiento hidrófilo.
Control de la tensión de alimentación mínima/máxima y de la batería de respaldo.
Entrada digital para punto de ajuste dual.
Señal analógica de 4-20 mA para cambio de punto de ajuste.
Contactos para la integración en redes inteligentes y sistemas fotovoltaicos.
Resistencia en el cuadro eléctrico, la base, las bombas eléctricas y los intercambiadores de calor para la recuperación, si corresponde.
Interfaces para la comunicación en serie con otros dispositivos.
Teclado de usuario sensible al tacto en color (instalado en la máquina o de forma remota) con pantalla de 7 pulgadas.
Soportes antivibratorios.
Los accesorios se suministran por separado:
- Teclado remoto con pantalla.
- Termostato con pantalla.
- Sistemas de supervisión Rhoss para la monitorización y gestión remota de la unidad.
- Secuenciador Rhoss para la gestión integrada de varios enfriadores.

EMBALAJE

Se vende por unidad.

DIMENSIONES

Modelos 251 a 280

1) Panel de control; 2) Interruptor/desconector general; 3) Panel de control eléctrico; 4) Ventilador de extracción; 5) Compresores; 6) Evaporador; 7) Ventilador; 8) Bobina con aletas; 9) Entrada de agua en el intercambiador de calor principal; 10) Salida de agua del intercambiador de calor principal; 11) Bomba eléctrica; 12) Tanque de acumulación; 13) Soportes antivibraciones (accesorio SAG/SAM); 14) Colectores de válvulas de seguridad; 15) Serv Red de protección de pentina; 16) Entrada de agua en el intercambiador/recuperador secundario; 17) Salida de agua en el intercambiador/recuperación secundario; 18) Entrada de energía eléctrica

‍

Modelos 4100 a 4160

‍

Conexiones de entrada y salida del intercambiador de calor: 1" 1/2 VIC (modelos 251 y 260); 2" VIC (del modelo 270 al 4120); 2" 1/2 VIC (del modelo 4130 al 4160); conexiones de entrada y salida DS: 1" 1/4 VIC

‍

LÍMITES DE USO

La instalación solo es posible en el exterior.
Límites de funcionamiento: de -20 °C a 40 °C (modo calefacción).

SELECCIÓN

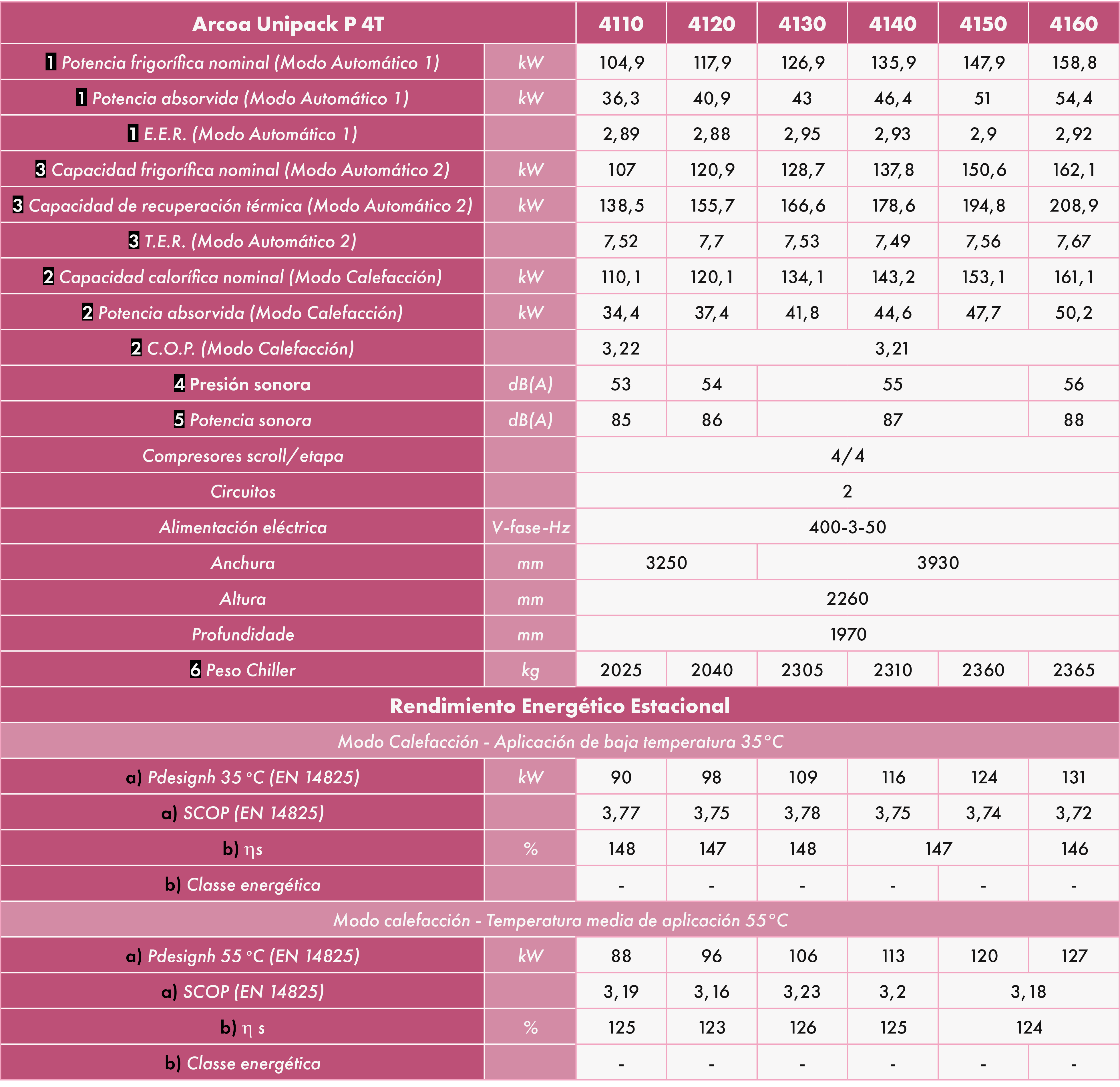

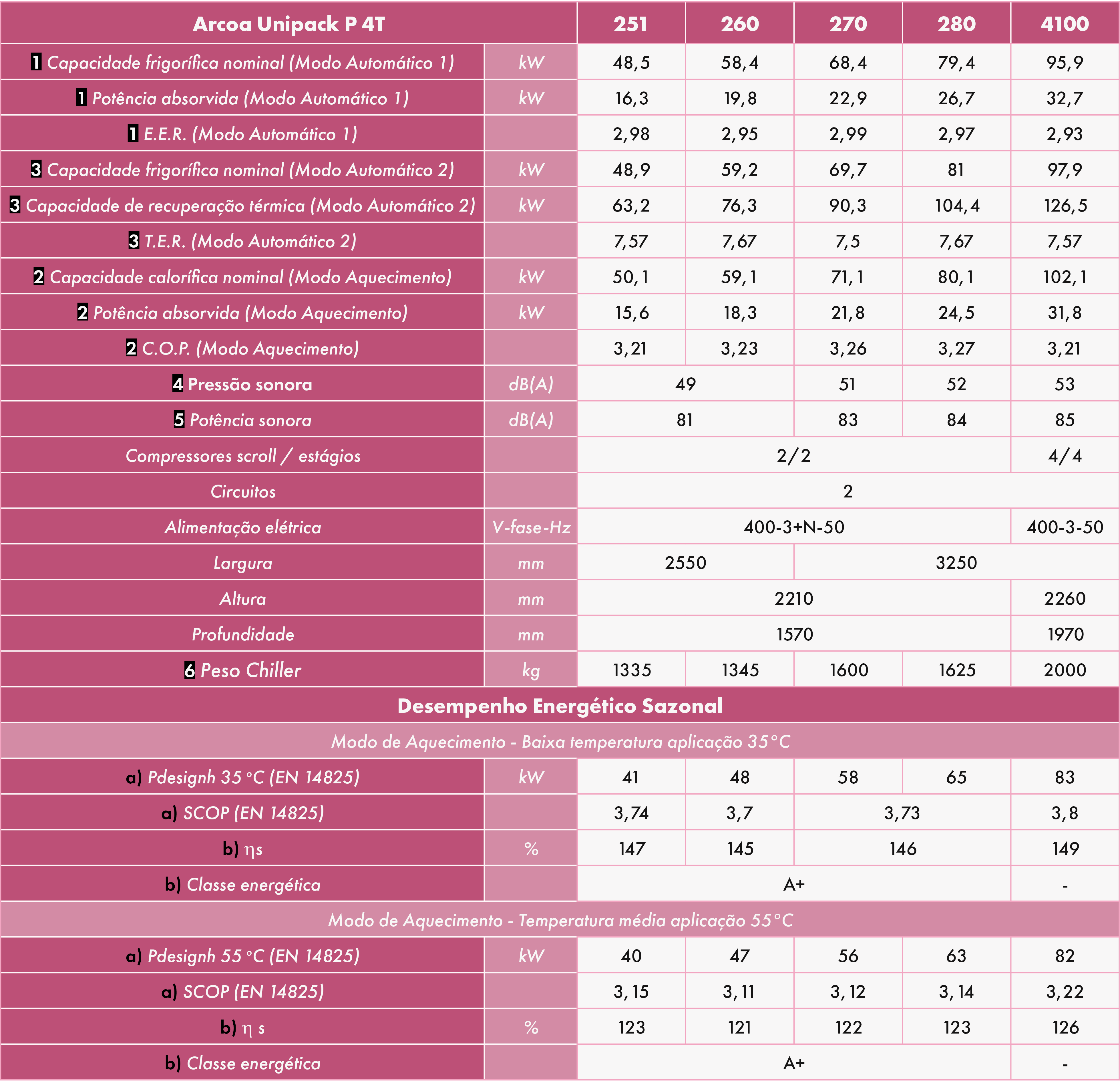

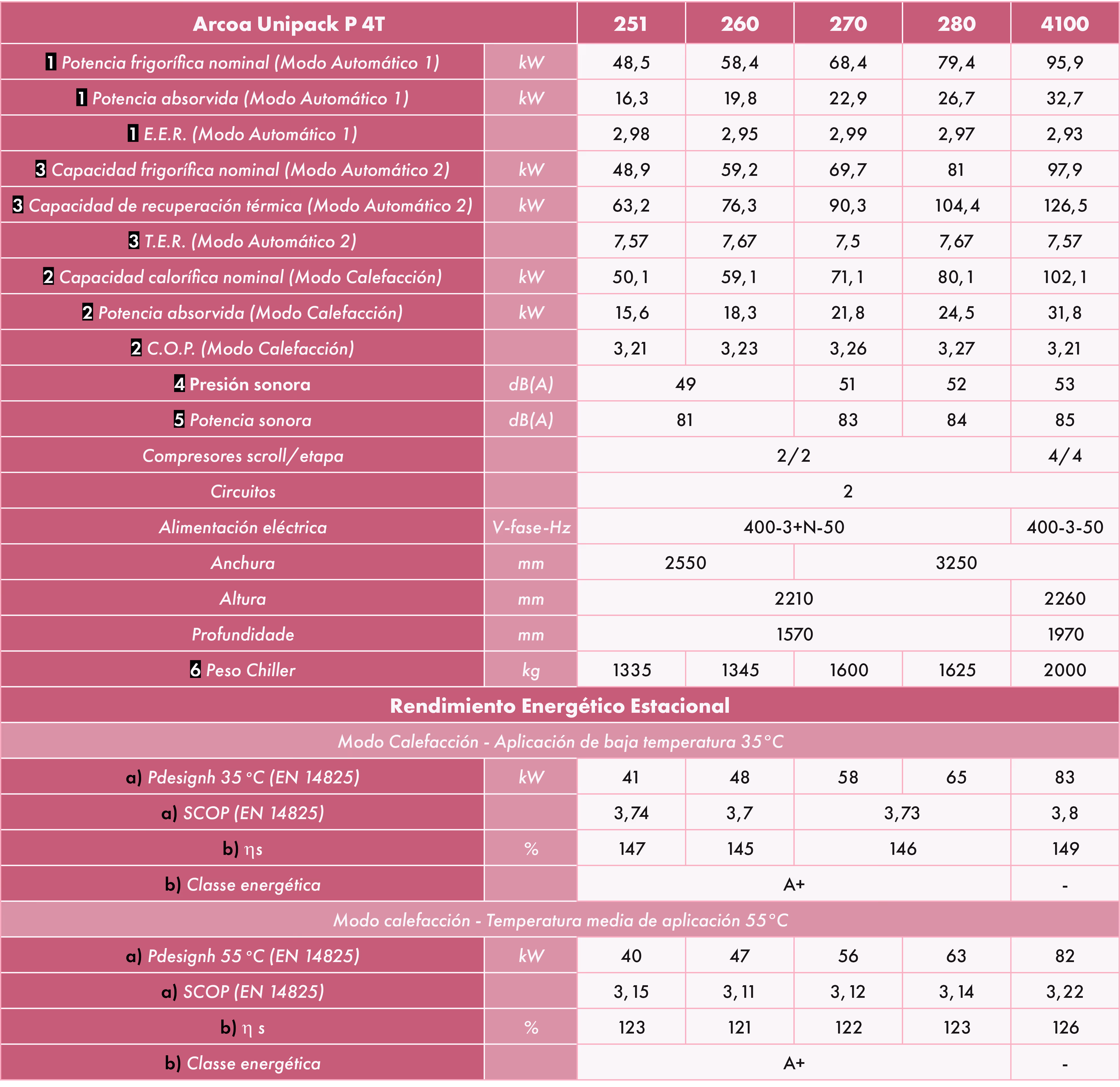

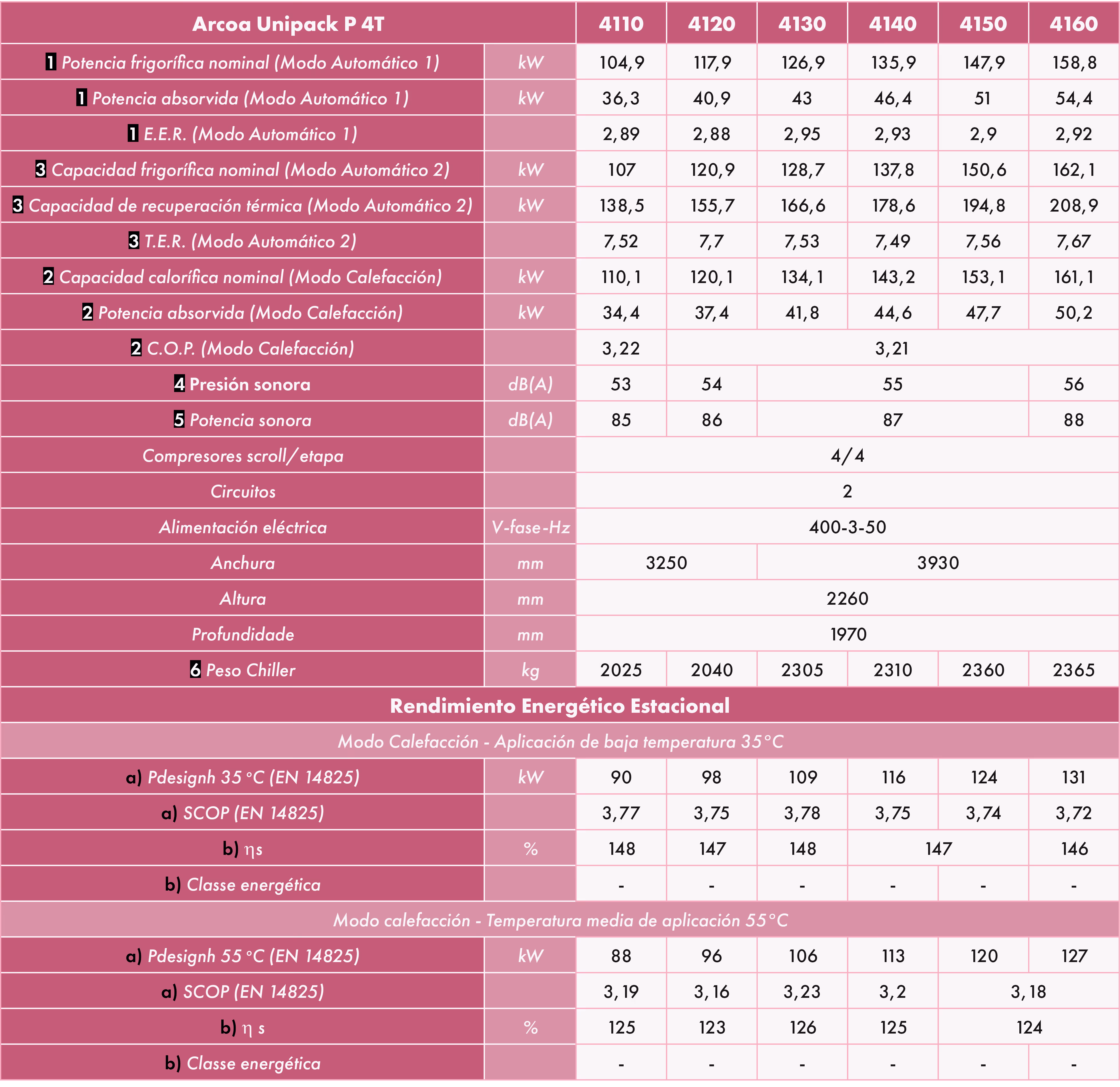

TABLAS DE SELECCIÓN PARA ARCOA UNIPACK P 4T

Datos en las siguientes condiciones: 1 aire: 35 °C - agua: 12/7 °C; 2 aire: 7 °C, B.S. - 6 °C B.U.- Agua: 40/45 °C; 3 agua a la salida del evaporador: 7 °C, caudal nominal. Agua a la salida del recuperador: 45 °C, caudal nominal; 4 en campo abierto (Q = 2), a 10 m de la unidad; 5 Nivel de potencia acústica total en dB (A), según las mediciones realizadas de acuerdo con la UNI EN-ISO 9614; 6 Peso referido a la unidad sin carga y sin accesorios; rendimiento según EN 14511: T.E.R.: ratio de eficiencia total; a) En condiciones climáticas medias; b) Energía estacional eficiencia: calefacción en clima medio (Reglamentos de la UE nº 811/2013 y nº 813/2013 — clase entre D y A+++)

‍

Para la selección y las tarifas del modelo más adecuado para su proyecto, así como la validación de los datos en las condiciones específicas presentadas, póngase en contacto con nuestro equipo de consultores.
