Arcoa Si 18-30

unidade bomba de calor com compressores Scroll Inverter a R32

This is some text inside of a div block.

Vantagens

R32: baixo GWP.
Classe A+++ / A++.
Temperatura de água quente até 60º C.
Gestão de AQS por válvula de 3 vias.
Controlo integrado com interface display touch de série.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

4 modelos disponíveis:

De 17 a 29,5 kW de arrefecimento.
De 18 a 30 kW de aquecimento.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Bomba de calor para produção de AQS e/ou climatização.

CONSTRUÇÃO / COMPOSIÇÃO

Estrutura em aço galvanizado lacado.
Compressor Scroll hermético, do tipo Twin DC Inverter, equipado com proteção térmica e resistência de aquecimento.
Válvula de expansão eletrónica.
Permutador R32-H2O em inox devidamente isolado, equipado com resistência anti gelo e pressóstato diferencial de caudal de água.
Circuito hidráulico equipado com bomba circuladora EC (de 3 velocidades), válvula de purga automática, válvula de segurança, vaso de expansão e filtro.
Permutador R32-Ar em cobre, com alhetas em alumínio com tratamento anticorrosivo hidrofílico Blue Fin.
Ventilador de condensação axial, com motor EC de velocidade variável, com proteção térmica e grelhas de proteção.
Controlo integrado com interface por display touch, responsável pela gestão da bomba de calor e do sistema de aquecimento, em função dos vários requisitos:
- Controlo da válvula de 3 vias, para produção de AQS e da válvula de 2 vias para comutação entre sistema de aquecimento/arrefecimento.
- Ciclo anti Legionella, com temporizador.
- Gestão de uma fonte de calor adicional.
- Funcionamento a baixo ruído, definido na programação horária.
- Interface RS 485.
- Gestão de uma ou duas bombas de alta pressão, bomba de circulação de água quente sanitária e bomba solar.
- Gestão das unidades mestre/escravo (até 6 unidades em paralelo).

OPÇÕES

Válvula de 3 vias para produção de AQS.
Bateria elétrica suplementar.
Apoios antivibráticos de borracha.
Sonda de temperatura adicional (10 m) para circuito secundário de mistura de água, separador hidráulico para função mestre/escravo, fonte de calor auxiliar/suplementar (solar).
Depósito de Inercia, com função de volante térmico ou separador hidráulico, para instalação externa abaixo da máquina:
Capacidade de água - 118 litros
Classe de energia - A

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

ATRAVANCAMENTOS

SELEÇÃO

TABELA DE SELEÇÃO PARA ARCOA Si 18-30

‍

Para a seleção do modelo mais adequado e validação de dados nas condições do seu projeto, entre em contacto com a nossa equipa de consultores.

INSTALAÇÃO

ESQUEMA DE PRINCÍPIO DE FUNCIONAMENTO

ACESSÓRIOS

Suporte mural para vaso de expansão EVC

KIT para vaso de expansão pré-montado, em aço galvanizado para montagem na parede. A consola é adequada para montar vasos de expansão de 8 a 25 litros em sistemas de climatização.
Purgador automática com válvula de corte.
Válvula de segurança 3 bar.
Manómetro 0-4 bar com válvula de corte DN63.
Ligação de corte automático para vaso de expansão.

‍

Kit ligação para vaso de expansão

Kit de ligação para vaso de expansão sanitário. O kit de ligação inclui todas as peças necessárias para a montagem na parede de um vaso de expansão. Coloque a peça em T o mais próximo possível da entrada de água fria da bomba de calor. Faça a ligação entre a peça em T e o vaso de expansão com a mangueira flexível fornecida.

Peça em T de latão, ligação de 3/4“.
Mangueira flexível de 50 cm, 3/4" F/F.
Suporte de parede com pega de metal.

‍

Válvula 3 vias motorizada 1"

Válvula de zona motorizada de 3 vias com retorno por mola a 230V, para regulação de circuitos de água fria e quente.

Ligação: G 1".
Kvs: 5,7 m³/h.
Temperatura média: 2....94 °C.
Pressão diferencial máx.: 1 bar.
Pressão nominal: PN16.
Material:
Corpo: Latão CW614N.
Bola: NBR.
Anéis de vedação: EPDM.

‍

Deposito de inércia

‍

Grupo segurança PSG 3/4"

Grupo de segurança (SFR 1852550) com válvula de corte e válvula de retenção para instalações de água quente para proteger bombas de calor. Montagem na linha de agua fria.

Ligação: G 3/4" M/F.
Pressão de abertura: 7 bar.
Pressão máxima de funcionamento: 10 bar.
Taxa de fluxo de reabastecimento: > 4000 litros/hora.
Capacidade máxima de descarga: 10 kW.
Em conformidade com a EN 1487.
Acreditações: Belgaqua, NF, ACS.

‍

‍

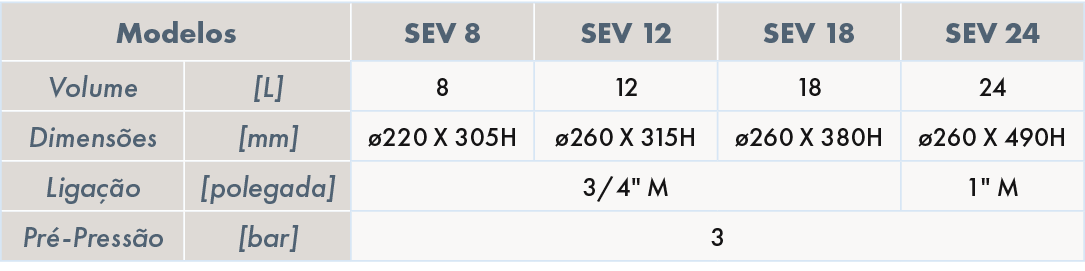

Vaso de expansão AQS

Vaso de expansão para água quente sanitária (AQS) equipado com fole em EPDM, para que não haja contacto entre a água do sistema e o vaso de aço. O vaso de expansão absorve a diferença de pressão que ocorre devido à expansão da água durante o aquecimento da bomba de calor. O vaso de expansão deve ser montado o mais próximo possível do esquentador na linha de abastecimento de água fria, entre o grupo de segurança e a ligação de água fria. Nenhuma válvula de fecho deve ser montada entre o esquentador e o vaso de expansão.

Temperatura de funcionamento: -10 °C a 100 °C.
Pressão máxima de funcionamento: 10 bar (8 bar, modelos 18 e 24 litros).
Pré-pressão: 3 bar.
Material do recipiente: aço.
Material do fole: EPDM.
Modelos disponíveis: 8 ,12, 18 e 24 litros.

‍

Vaso de expansão para sistemas de climatização

Vaso de expansão para sistemas de climatização, equipado com fole em EPDM, de modo a que não haja contacto entre a água do sistema e o vaso de aço. O vaso de expansão absorve as diferenças de pressão que ocorrem devido à expansão e contração da água num sistema fechado. O vaso de expansão deve ser montado o mais próximo possível da fonte ou bomba de calor na linha de retorno. Não deve ser montada qualquer válvula de fecho entre a fonte ou bomba de calor e o vaso de expansão.

Ligação: G 3/4’’ M.
Temperatura de funcionamento: -10 °C a 100 °C.
Pressão máxima de funcionamento: 8 bar (8 bar, SEV 18 e SEV 24).
Pré-pressão: 1,5 bar.
Material do recipiente: aço.
Material do fole: EPDM.
Modelos disponíveis: 12, 18, 24 e 35 litros.

‍

Depósito duplo CHWH-B

‍

Depósito de água quente sanitária de serpentina única em aço inoxidável duplex e depósito de inércia numa só unidade com isolamento rígido e revestimento em aço. O permutador é dotado de uma elevada área de permuta da serpentina em ambos os modelos, tornando-a adequada para utilização em instalações de aquecimento a baixa temperatura com bombas de calor e caldeiras de condensação. Equipado de série com resistências imersas de 2kW em cada depósito, fornecidas sem controlo.

Depósito AQS CHWH

Depósito de água quente sanitária de serpentina única em aço inoxidável duplex com isolamento rígido e revestimento em aço. O permutador é dotado de uma elevada área de permuta da serpentina em ambos os modelos, tornando-a adequada para utilização em instalações de aquecimento a baixa temperatura com bombas de calor e caldeiras de condensação. Equipado de série com resistências imersas de 2kW, fornecidas sem controlo.

Depósito de inércia CBT

Depósito de inércia em aço inoxidável duplex com isolamento rígido e revestimento em aço. Equipado de série com resistências imersas de 2kW, fornecidas sem controlo.
