Arcoa Si 18-30
unidad de bomba de calor con compresores Scroll Inverter para R32
Ventajas
R32: GWP bajo.
Clase A+++/A++.
Temperatura del agua caliente de hasta 60º C.
Gestión de AQS mediante válvula de 3 vías.
Control integrado con interfaz táctil de pantalla de serie.
DESCRIPCIÓN TÉCNICA
GAMA
4 modelos disponibles:
- De 17 a 29,5 kW de refrigeración.
- De 18 a 30 kW de calefacción.
DESIGNACIÓN
APLICACIÓN/USO
- Bomba de calor para producción de ACS y/o aire acondicionado.
CONSTRUCCIÓN/COMPOSICIÓN
- Estructura de acero galvanizado lacado.
- Compresor Hermetic Scroll, tipo Twin DC Inverter, equipado con protección térmica y resistencia al calentamiento.
- Válvula de expansión electrónica.
- Intercambiador R32-H2O de acero inoxidable debidamente aislado, equipado con resistencia antihielo y presostato de flujo de agua diferencial.
- Circuito hidráulico equipado con bomba de circulación EC (3 velocidades), válvula de purga automática, válvula de seguridad, vaso de expansión y filtro.
- Intercambiador de cobre R32-Ar, con aletas de aluminio con tratamiento anticorrosivo hidrófilo Blue Fin.
- Ventilador de condensación axial, con motor EC de velocidad variable, con protección térmica y rejillas de protección.
- Control integrado con interfaz de pantalla táctil, responsable de gestionar la bomba de calor y el sistema de calefacción, de acuerdo con los diversos requisitos:
- Control de la válvula de 3 vías, para la producción de AQS, y la válvula de 2 vías para cambiar entre el sistema de calefacción/refrigeración.
- Ciclo antilegionella, con temporizador.
- Gestión de una fuente de calor adicional.
- Funcionamiento con bajo nivel de ruido, definido en el programa.
- Interfaz RS 485.
- Gestión de una o dos bombas de alta presión, bomba de circulación de agua caliente sanitaria y bomba solar.
- Gestión de unidades maestro/esclava (hasta 6 unidades en paralelo).
OPCIONES
- Válvula de 3 vías para la producción de AQS.
- Batería eléctrica suplementaria.
- Soportes antivibratorios Drunk.
- Sonda de temperatura adicional (10 m) para el circuito secundario de mezcla de agua, separador hidráulico para la función maestro/esclavo, fuente de calor auxiliar/suplementaria (solar).
- Depósito de inercia, con función de volante térmico o separador hidráulico, para instalación externa debajo de la máquina:
- Capacidad de agua: 118 litros.
- Clase energética - A.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
ENCRUCIJADA
SELECCIÓN
MESA DE SELECCIÓN PARA ARCOA Si 18-30
Para la selección del modelo más adecuado y la validación de los datos en las condiciones de su proyecto, póngase en contacto con nuestro equipo de consultores.
INSTALACIÓN
ESQUEMA DE PRINCIPIO DE FUNCIONAMIENTO
ACCESORIOS

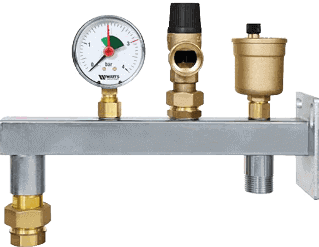

Soporte de pared para depósito de expansión EVC
KIT para depósito de expansión premontado, en acero galvanizado para montaje en pared. La consola es adecuada para montar recipientes de expansión de 8 a 25 litros en sistemas de aire acondicionado.
Purgador automático con válvula de cierre.
Válvula de seguridad 3 bar.
Manómetro 0-4 bar con válvula de corte DN63.
Conexión de corte automática para vaso de expansión.

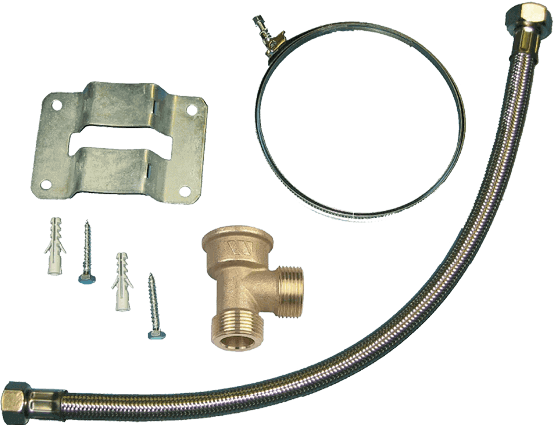

Kit de conexión para vasos de expansión
Kit de conexión para tanque de expansión sanitario. El kit de conexión incluye todas las piezas necesarias para el montaje en pared de un vaso de expansión. Coloque la pieza en T lo más cerca posible de la entrada de agua fría de la bomba de calor. Conecte la pieza en T al vaso de expansión con la manguera flexible suministrada.
Pieza en T de latón, conexión de 3/4».
Manguera flexible de 50 cm, 3/4" F/F.
Soporte de pared con asa metálica.

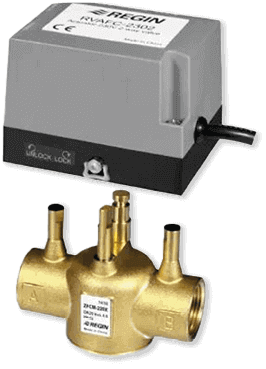

Válvula motorizada de 3 vías 1"
Válvula de zona motorizada de 3 vías con retorno por resorte a 230 V, para la regulación de los circuitos de agua fría y caliente.
Conexión: G 1".
Kilovolúmenes: 5,7 m³/h.
Temperatura media: 2... 94 °C.
Presión diferencial máxima: 1 bar.
Presión nominal: PN16
Material:
Cuerpo: latón CW614N.
Bola: NBR.
Anillos de sellado: EPDM.
Depósito de inercia

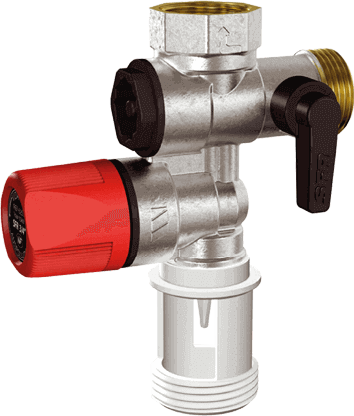

Grupo de seguridad PSG 3/4"
Grupo de seguridad (SFR 1852550) con válvula de cierre y válvula de retención para instalaciones de agua caliente para proteger las bombas de calor. Instalación en la línea de agua fría.
Conexión: G 3/4" M/F.
Presión de apertura: 7 bar.
Presión máxima de funcionamiento: 10 bar.
Caudal de recarga: > 4000 litros/hora.
Capacidad máxima de descarga: 10 kW.
De acuerdo con la norma EN 1487.
Acreditaciones: Belgaqua, NF, ACS.
Vaso de expansión AQS
Vaso de expansión para agua caliente sanitaria (AQS) equipado con un manguito de EPDM, de modo que no haya contacto entre el agua del sistema y el recipiente de acero. El vaso de expansión absorbe la diferencia de presión que se produce debido a la expansión del agua durante el calentamiento de la bomba de calor. El vaso de expansión se montará lo más cerca posible del calentador de agua, en la línea de suministro de agua fría, entre el grupo de seguridad y la conexión de agua fría. No se colocará ninguna válvula de cierre entre el calefactor y el vaso de expansión.
Temperatura de funcionamiento: de -10 °C a 100 °C.
Presión máxima de funcionamiento: 10 bar (8 bar, modelos de 18 y 24 litros).
Prepresión: 3 bar.
Material del recipiente: acero
Material del casquillo: EPDM
Modelos disponibles: 8, 12, 18 y 24 litros.

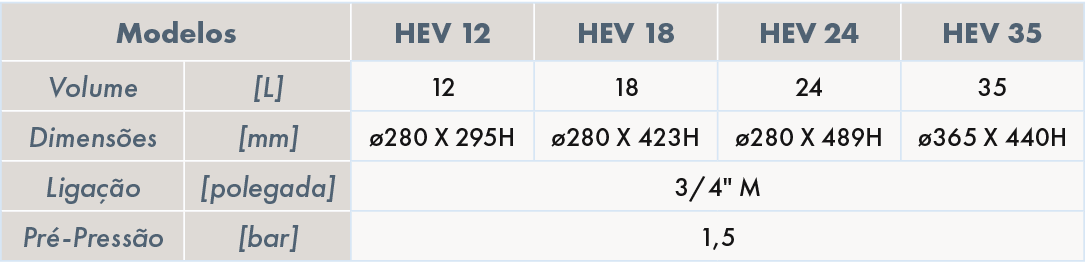

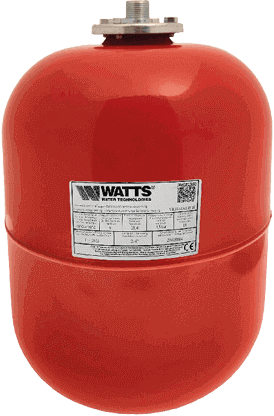

Vaso de expansión para sistemas de aire acondicionado
Vaso de expansión para sistemas de aire acondicionado, equipado con un manguito de EPDM, para que no haya contacto entre el agua del sistema y el recipiente de acero. El vaso de expansión absorbe las diferencias de presión que se producen debido a la expansión y contracción del agua en un sistema cerrado. El vaso de expansión se montará lo más cerca posible de la fuente de calor o bomba en la línea de retorno. No se instalará ninguna válvula de cierre entre la fuente de calor o la bomba y el vaso de expansión.
Conexión: G 3/4» M.
Temperatura de funcionamiento: de -10 °C a 100 °C.
Presión máxima de funcionamiento: 8 bar (8 bar, SEV 18 y SEV 24).
Prepresión: 1,5 bar.
Material del recipiente: acero
Material del casquillo: EPDM
Modelos disponibles: 12, 18, 24 y 35 litros.

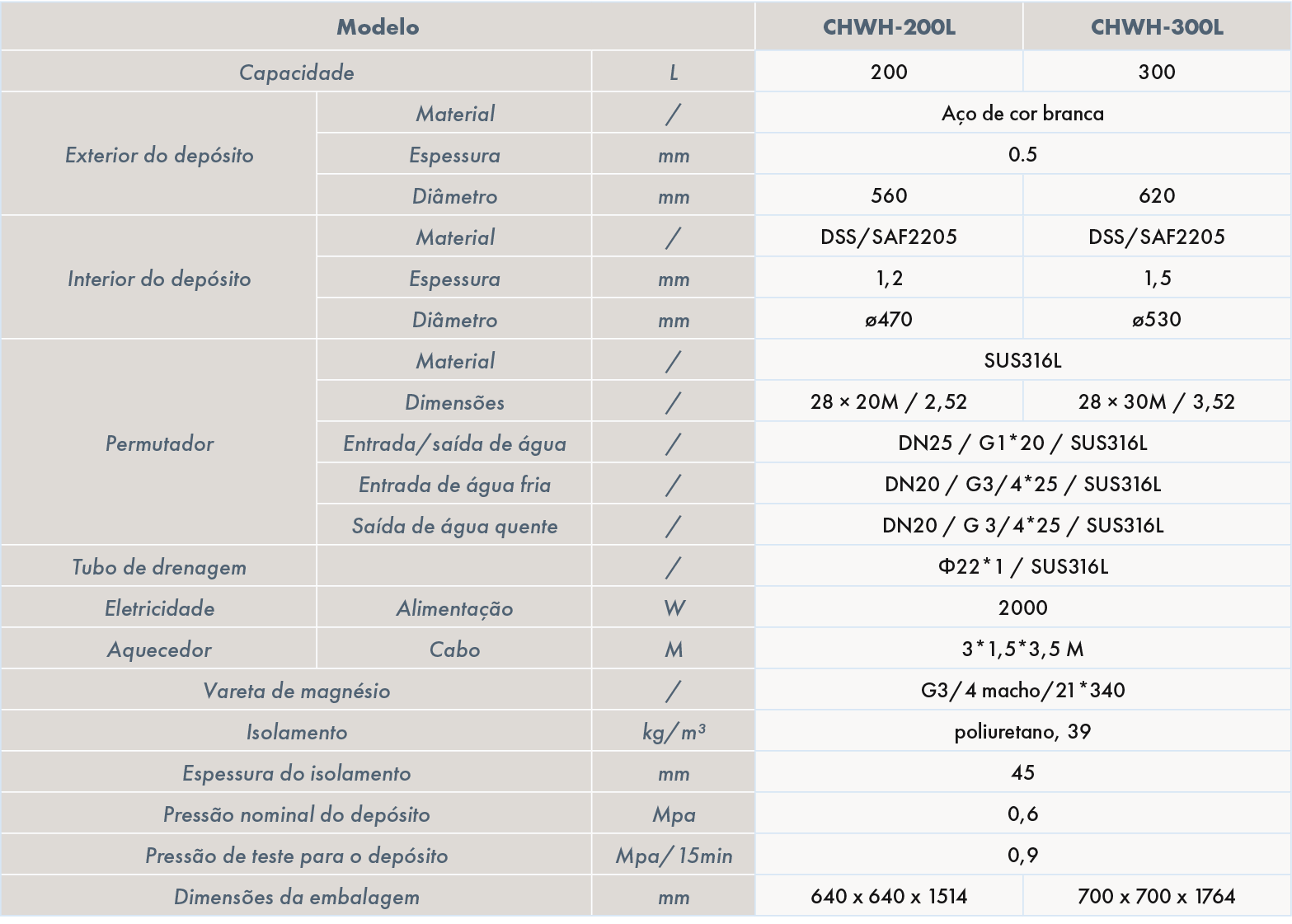

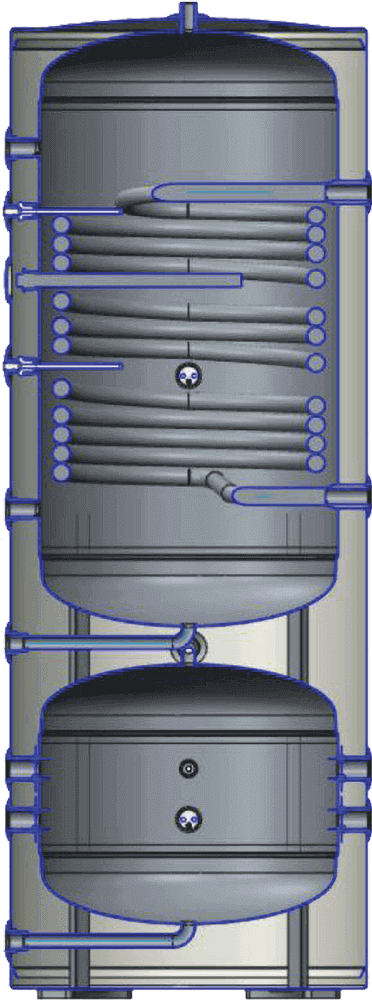

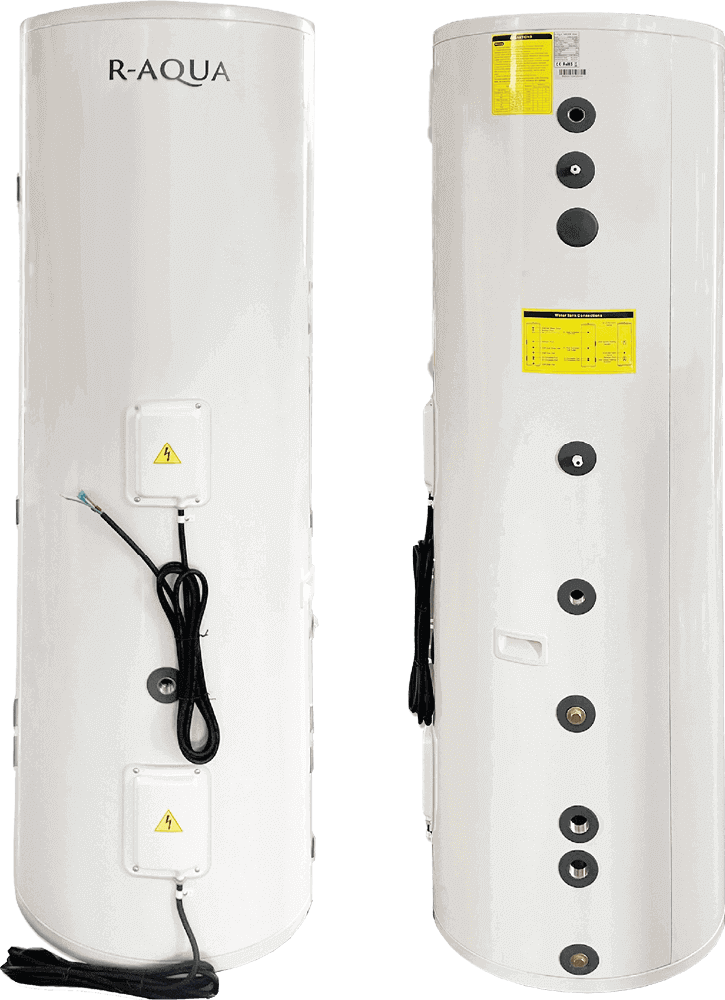

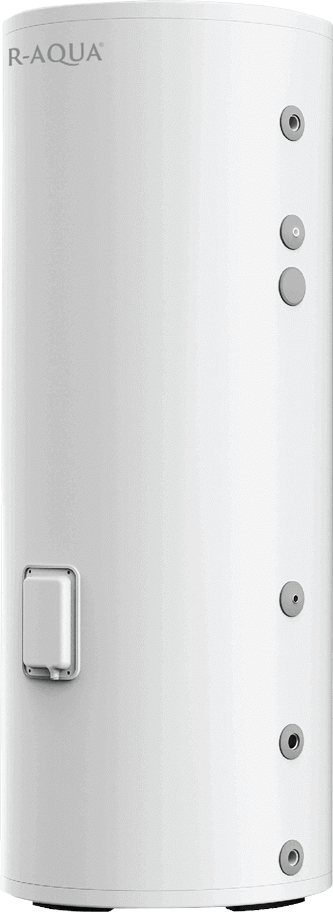

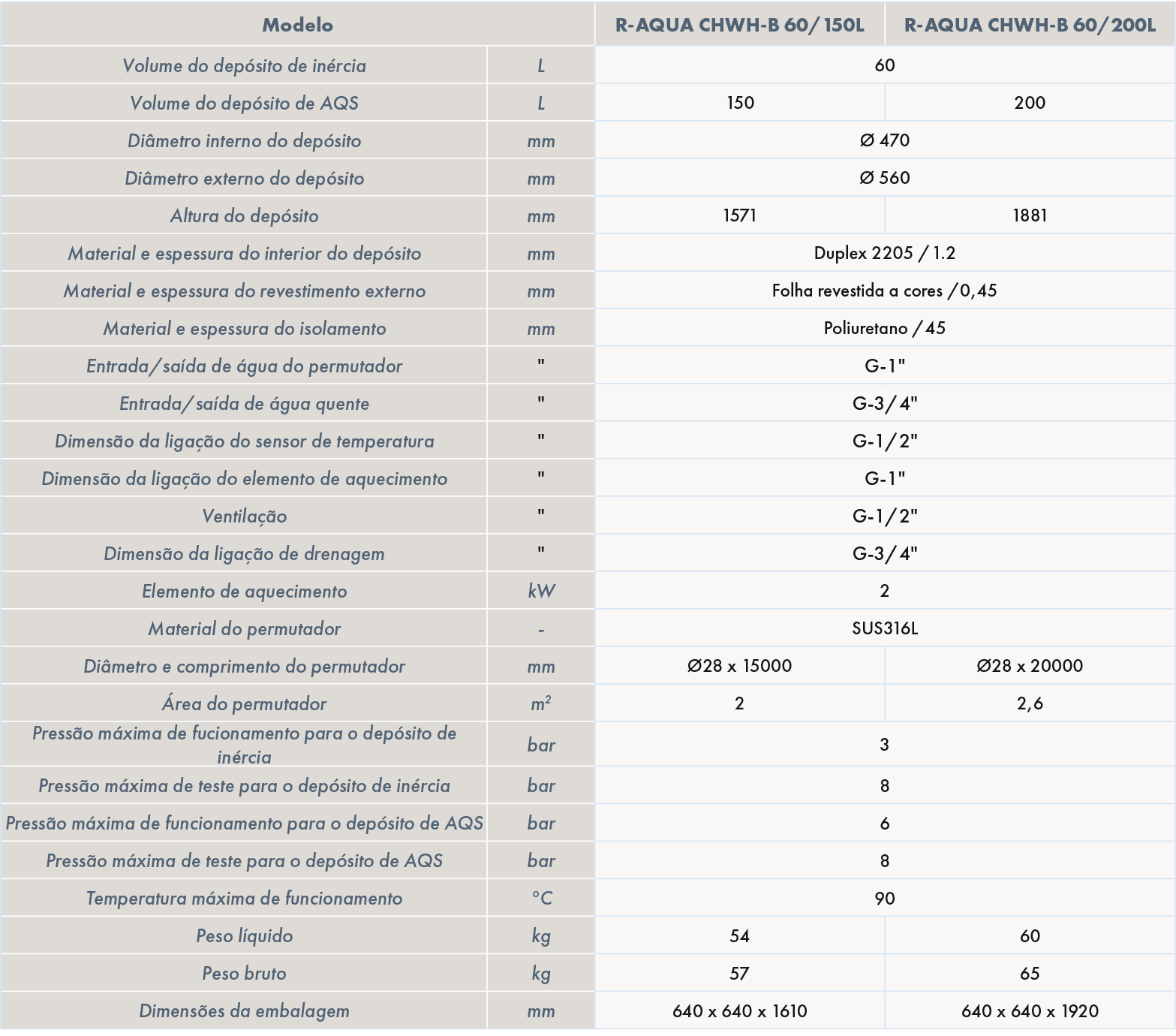

Depósito doble CHWH-B
Depósito de agua caliente sanitaria de bobina única en acero inoxidable dúplex y tanque de inercia en una sola unidad con aislamiento rígido y revestimiento de acero. El intercambiador está equipado con una alta área de intercambio de serpentines en ambos modelos, lo que lo hace adecuado para su uso en instalaciones de calefacción a baja temperatura con bombas de calor y calderas de condensación. Equipado de serie con resistencias de inmersión de 2 kW en cada depósito, que se suministran sin control.
Depósito COMO EFECTIVO
Depósito único de agua caliente sanitaria serpentina en acero inoxidable dúplex con aislamiento rígido y revestimiento de acero. El intercambiador está equipado con una alta área de intercambio de serpentines en ambos modelos, lo que lo hace adecuado para su uso en instalaciones de calefacción a baja temperatura con bombas de calor y calderas de condensación. Equipado de serie con resistencias de inmersión de 2 kW, se suministran sin control.

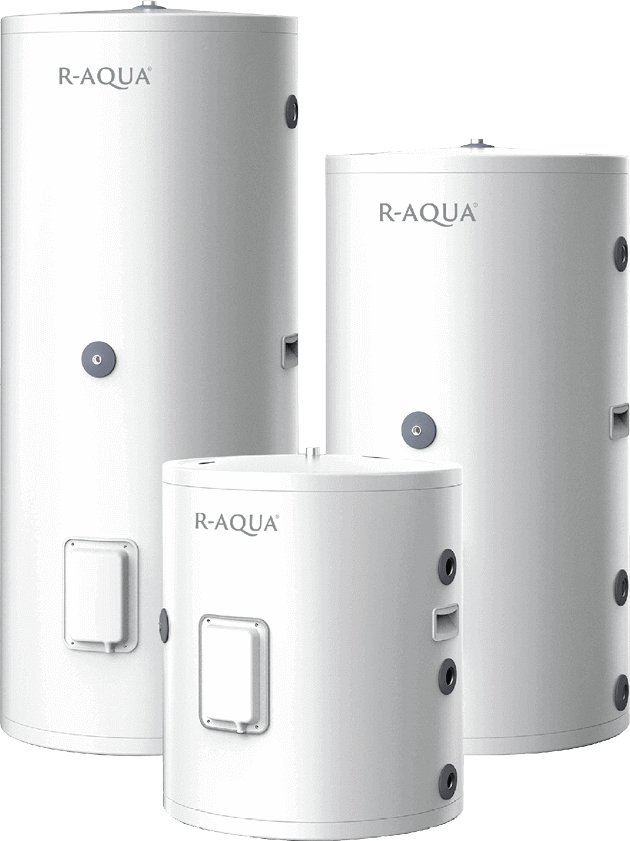

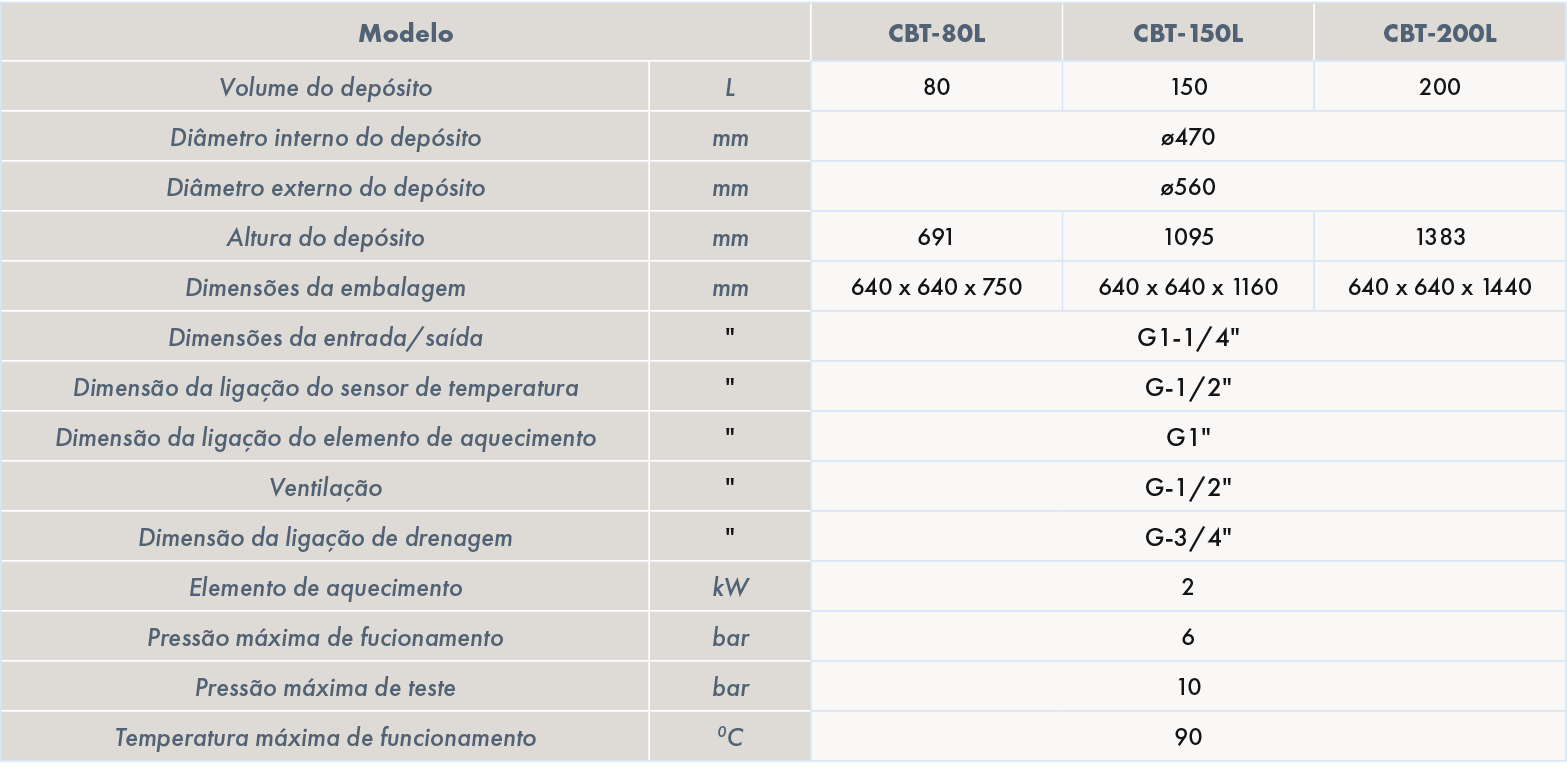

Depósito de Inercia CBT
Depósito de inercia en acero inoxidable dúplex con aislamiento rígido y revestimiento de acero. Equipado de serie con resistencias de inmersión de 2 kW, se suministran sin control.
