Arcoa M 4T 70-130

unidade multifuncional de 4 ou 6 tubos, com ventiladores de condensação axiais compressores herméticos Scroll a R410

This is some text inside of a div block.
This is some text inside of a div block.
Arcoa M 4T 70-130
Arcoa M 4T 70-130

Vantagens

Adaptação às necessidades térmicas do edifício.
Produção de água fria e quente em simultâneo.
Compacto.
Opção kit silencioso.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

6 modelos disponíveis em cada versão (alta eficiência ou silenciosa):

  • Capacidade de arrefecimento: de 64,4 a 125,9 kW.
  • Capacidade de aquecimento: de 71 a 133,2 kW.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO

Sistema polivalente para produção simultânea ou em separado de água quente e fria com  uma única unidade.

CONSTRUÇÃO / COMPOSIÇÃO
  • Estrutura em aço galvanizado lacado a RAL9018.
  • Compressor hermético Scroll, equipado com proteção térmica e resistência.
  • Permutador R410A-H2O em inox devidamente isolado, equipado com resistência anti gelo.
  • Permutador R410A-Ar em cobre, com alhetas em alumínio e geometria ondular.
  • Dispositivo de regulação de pressão e velocidade dos ventiladores integrado:
         - Nos tamanhos 270-2100, FI15.
         - Nos tamanhos 2115-2130, FI10.
  • Conexões hidráulicas do tipo Victaulic.
  • Interruptor de proteção para diferenças de pressão do circuito hidráulico.
  • Circuito de arrefecimento composto por: secador de filtro, ligações de carga, interruptor de segurança em alta pressão com reset manual, transdutor de pressão BP e AP, válvula(s) de segurança, válvula a montante do filtro, visor de líquido, isolamento da linha de sucção, válvula de expansão eletrónica; válvula de reversão de ciclo, recetor de líquido, válvulas de retenção e separador de gás na sucção do compressor.
  • Exibida alta e baixa pressão dos circuitos de resfriamento
  • Controlo com regulação do circuito primário Adaptive Function Plus; lógica de gestão Master/Slave.
OPÇÕES
  • Circuito hidráulico integrado, equipado com bomba circuladora (simples ou dupla), válvula de purga automática, vaso de expansão e válvula de segurança. Adicionalmente possibilidade de deposito de inércia integrado.
  • Motores EC, Forced Download Compressors, modo silencioso, aquecedor para anti congelamento do depósito.
  • Interface de comunicação (disponível: Modbus, Bacnet; Lon).
  • Temperatura de água fria a baixa temperatura (até -10º C)
  • Condensador com proteção epóxi, ou cobre/cobre.
  • Set-point duplo digital / ou digital
  • Soft Starter.
ACONDICIONAMENTO
  • Vendido à unidade.

DIMENSÕES

ATRAVANCAMENTOS

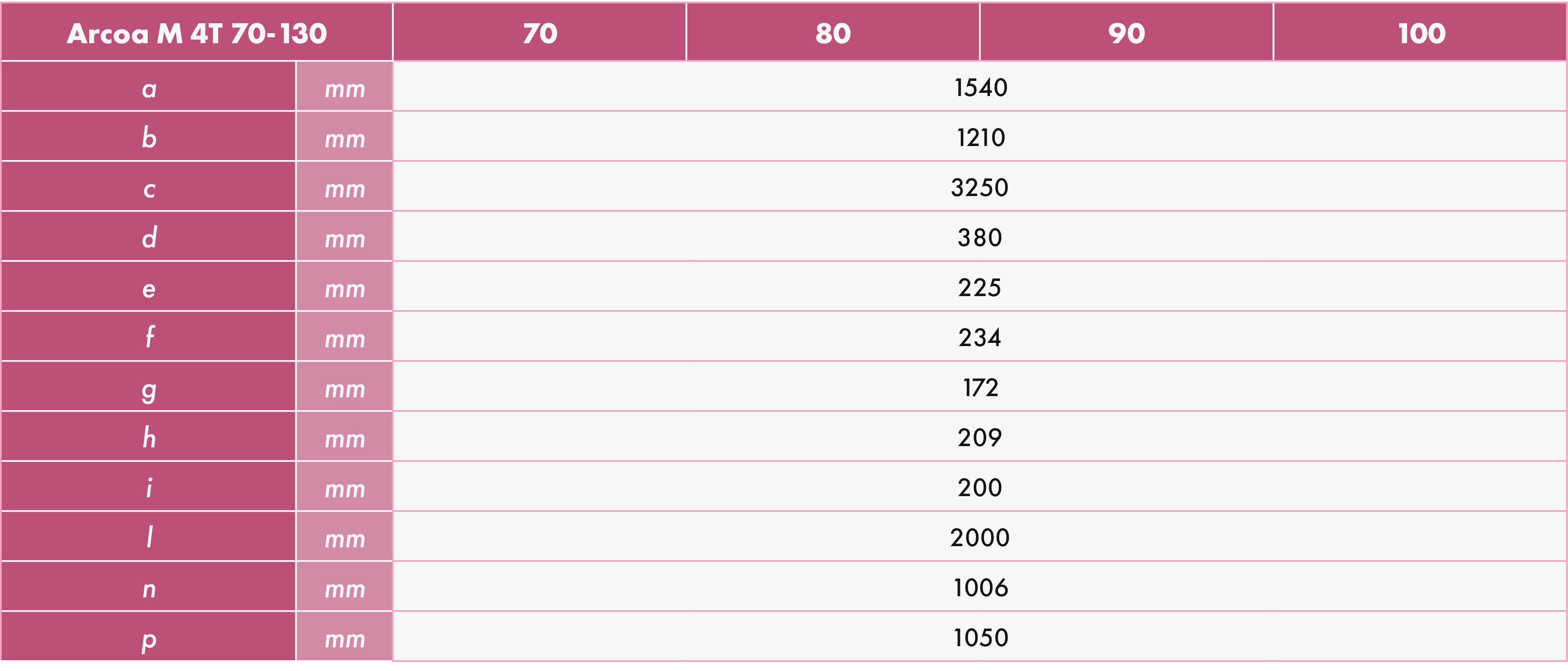

Modelos 70 até 100

1) Painel de controlo; 2) Interruptor; 3) Quadro elétrico; 4) Ventilador; 5) Compressor; 6) Permutador de calor principal; 7) Permutador de calor secundário; 8) Condensador; 9-10) Entrada/Saída de água do circuito principal; 11) Bomba; 12) Tanque; 13) Apoios anti vibráticos (opcionais); 14) Filtro metálico (acessório FMB); 15) Grelha de proteção do condensador (acessório RPB); 16-17) Entrada/Saída de água do circuito secundário; 18) Alimentação elétrica; 19) Válvulas de pressão do circuito de frio (acessório GM)

‍

Ligações de entrada e saída do permutador de calor: 2’’Vic; Ligações de entrada e saída DS: 1’’1/4 Vic

‍

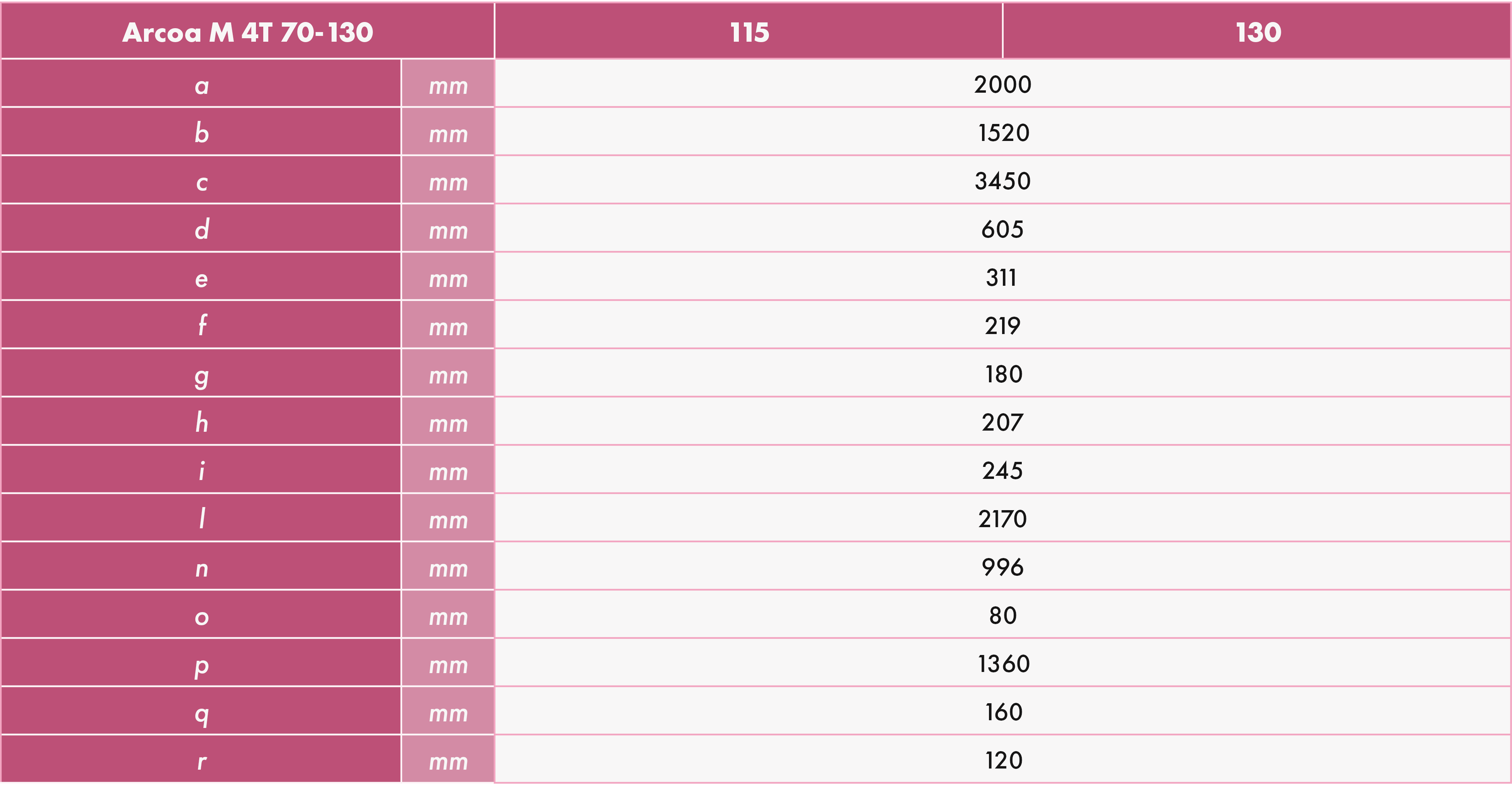

Modelos 115 até 130

1) Painel de controlo; 2) Interruptor; 3) Quadro elétrico; 4) Ventilador; 5) Compressor; 6) Permutador de calor principal; 7) Permutador de calor secundário; 8) Condensador; 9-10) Entrada/saída de água do circuito principal; 11) Bomba; 12) Tanque; 13) Apoios anti vibráticos (opcionais); 14) Filtro metálico (acessório FMB); 15) Grelha de proteção do condensador (acessório RPB); 16-17) Entrada/saída de água do circuito secundário; 18) Alimentação elétrica; 19) Válvulas de pressão do circuito de frio (acessório GM); 20-21) Entrada/saída de água do recuperador (acessório DS)

‍

Ligações de entrada e saída do permutador de calor: 2’’Vic; Ligações de entrada e saída DS: 1’’1/4 Vic

‍

LIMITES DE UTILIZAÇÃO

  • Instalação possível apenas no exterior.
  • Temperatura de funcionamento: de -15º C até 45º C.

SELEÇÃO

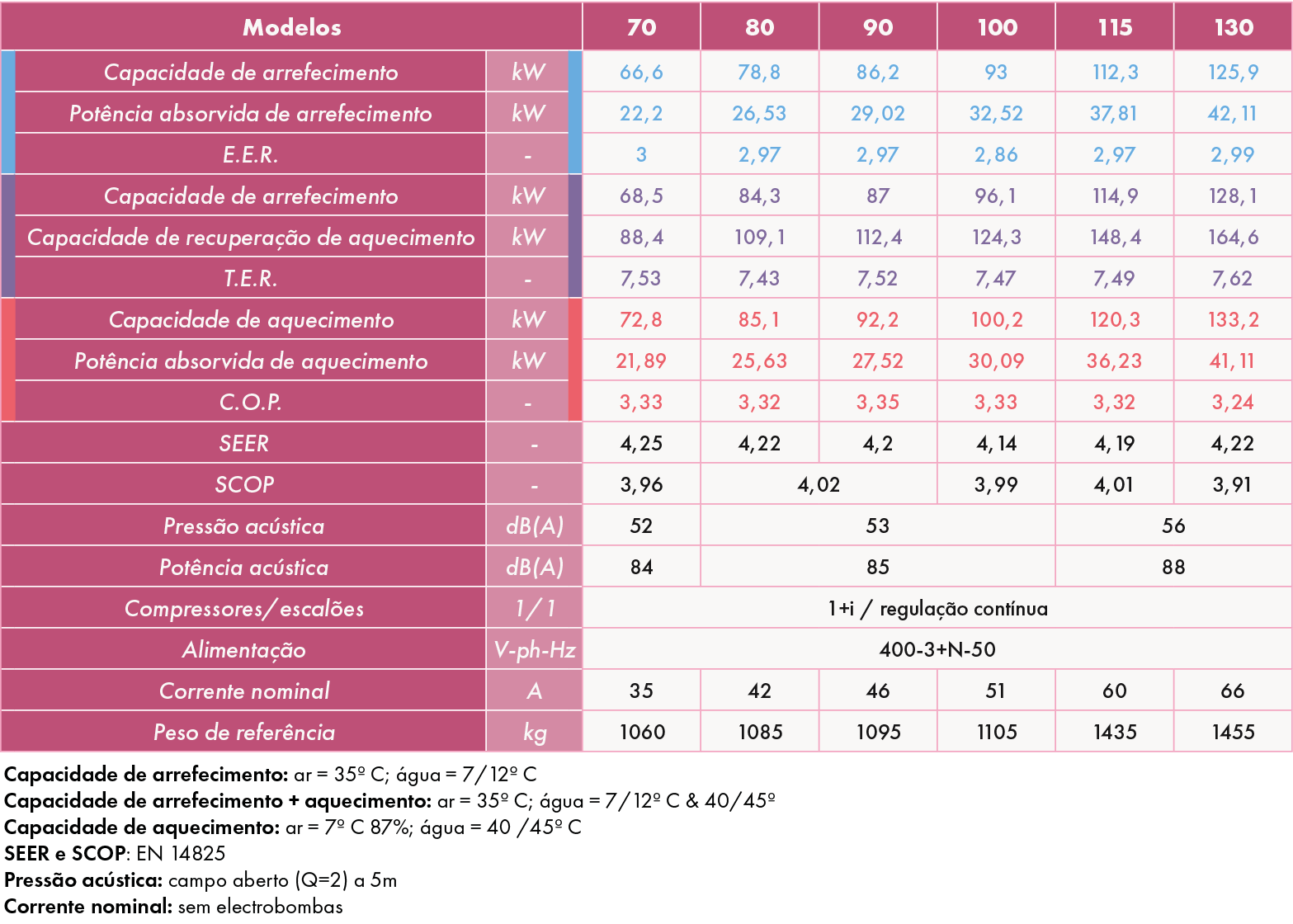

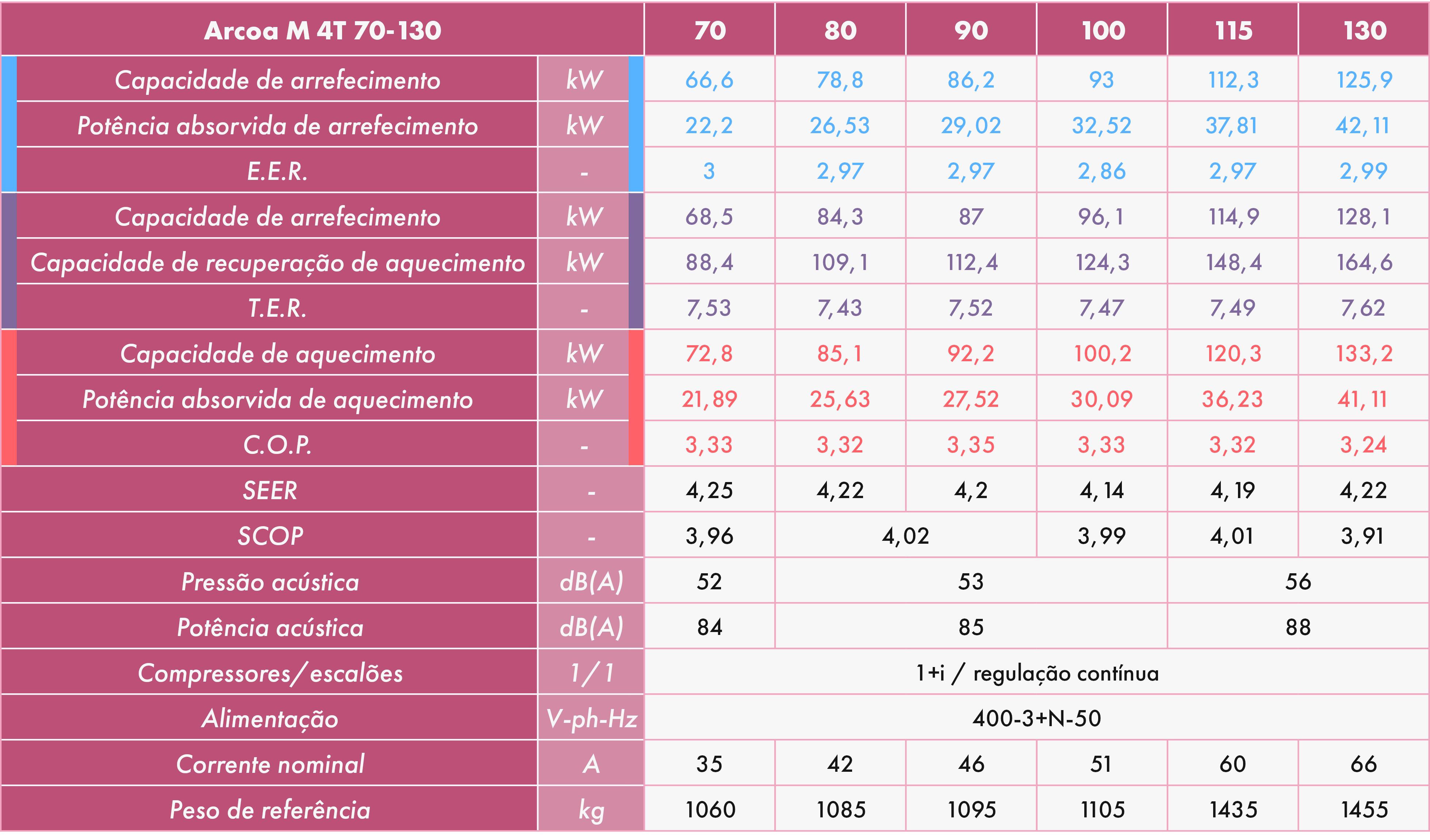

TABELA DE SELEÇÃO PARA ARCOA M 4T 70-130

Capacidade de arrefecimento: ar = 35º C; água = 7/12º C; Capacidade de arrefecimento + aquecimento: ar = 35º C; água = 7/12º C & 40/45ºC; Capacidade de aquecimento: ar = 7º C 87%; água = 40 /45º C; SEER e SCOP: EN 14825; Pressão acústica: campo aberto (Q=2) a 5m; Corrente nominal: sem electrobombas

‍

Para a seleção do modelo mais adequado e validação de dados nas condições do seu projeto, entre em contacto com a nossa equipa de consultores.
