Arcoa M 4T 70-130

unidad multifuncional de 4 o 6 tubos, con ventiladores de condensación axiales compresores de espiral herméticos para R410

Este es un texto dentro de un bloque div.

Arcoa M 4T 70-130

Ventajas

Adaptación a las necesidades térmicas del edificio.
Producción simultánea de agua fría y caliente.
Compacto.
Opción de kit silencioso.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

6 modelos disponibles en cada versión (de alta eficiencia o silenciosa):

Capacidad frigorífica: de 64,4 a 125,9 kW.
Capacidad calorífica: de 71 a 133,2 kW.

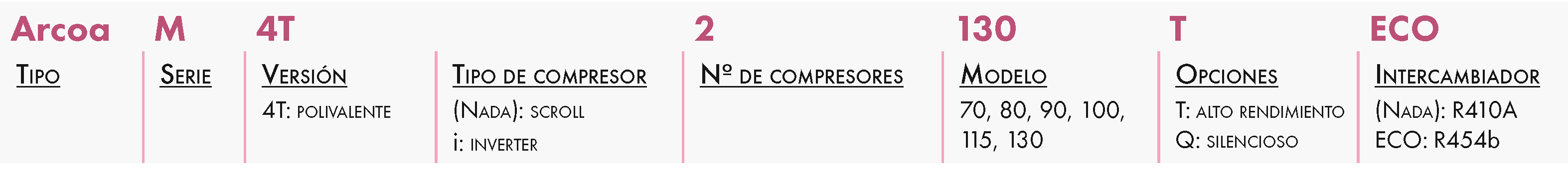

DESIGNACIÓN

APLICACIÓN/USO

Sistema multipropósito para la producción simultánea o separada de agua fría y caliente con una sola unidad.

CONSTRUCCIÓN/COMPOSICIÓN

Estructura en acero galvanizado lacado según RAL9018.
Compresor hermético Scroll, equipado con protección y resistencia térmica.
Intercambiador R410A-H2O en acero inoxidable debidamente aislado, equipado con resistencia a las heladas.
Intercambiador de cobre R410A-Ar, con aletas de aluminio y geometría ondulatoria.
Dispositivo de regulación de presión y velocidad del ventilador integrado:
- En tallas 270-2100, FI15.
- En tallas 2115-2130, FI10.
Conexiones hidráulicas del tipo Victaulic.
Interruptor de protección para diferencias de presión en el circuito hidráulico.
Circuito de refrigeración compuesto por: filtro secador, conexiones de carga, interruptor de seguridad en alta presión con restablecer manual, transductor de presión BP y AP, válvula (s) de seguridad, válvula de filtro aguas arriba, pantalla de líquido, aislamiento de la línea de succión, válvula de expansión electrónica; válvula de inversión de ciclo, receptor de líquido, válvulas de retención y separador de gases en la succión del compresor.
Muestra la presión alta y baja de los circuitos de refrigeración
Control con regulación del circuito primario Función adaptativa Plus; Lógica de administración maestro/esclavo.

OPCIONES

Circuito hidráulico integrado, equipado con bomba de circulación (simple o doble), válvula de purga automática, vaso de expansión y válvula de seguridad. Además, posibilidad de depósito de inercia integrado.
Motores EC, Compresores de descarga forzada, modo silencioso, calentador anticongelante del tanque.
Interfaz de comunicación (disponible: Modbus, Bacnet; Lon).
Temperatura del agua fría a baja temperatura (hasta -10º C)
Condensador con protección epoxídica o cobre/cobre.
Punto de ajuste dual digital o digital
Arrancador suave.

EMBALAJE

Se vende por unidad.

DIMENSIONES

Modelos 70 a 100

1) Panel de control; 2) Interruptor; 3) Panel eléctrico; 4) Ventilador; 5) Compresor; 6) Intercambiador de calor principal; 7) Intercambiador de calor secundario; 8) Condensador; 9-10) Entrada/salida de agua del circuito principal; 11) Bomba; 12) Tanque; 13) Soportes antivibratorios (opcional); 14) Filtro metálico (accesorio) FMB); 15) Rejilla de protección del condensador (accesorio RPB); 16-17) Circuito secundario entrada/salida de agua; 18) Fuente de alimentación; 19) Válvulas de presión de circuito frío (accesorio GM)

‍

Conexiones de entrada y salida del intercambiador de calor: 2» Vic; conexiones de entrada y salida DS: 1» 1/4 Vic

‍

Modelos 115 a 130

‍

LÍMITES DE USO

La instalación solo es posible en el exterior.
Temperatura de funcionamiento: de -15 °C a 45 °C.

SELECCIÓN

MESA DE SELECCIÓN PARA BOW M 4T 70-130

Capacidad de refrigeración: aire = 35° C; agua = 7/12° C; capacidad de enfriamiento + calefacción: aire = 35° C; agua = 7/12° C y 40/45° C; capacidad de calefacción: aire = 7° C 87%; agua = 40/45° C; SEER y SCOP: EN 14825; presión acústica: campo abierto (Q=2) a 5 m; corriente nominal: sin bombas eléctricas

‍

Para la selección del modelo más adecuado y la validación de los datos en las condiciones de su proyecto, póngase en contacto con nuestro equipo de consultores.
