Mooréa® Lav'Air

campanas extractoras para zonas con hornos o para zonas de lavado

Este es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Visera con 400 mm de altura para proyectos con menos espacio disponible.
Acabado de acero inoxidable cepillado en los 4 lados.
Operaciones de limpieza fáciles gracias a su estanqueidad y filtros
amortiguador fabricado completamente en acero inoxidable.
Estructura reforzada para garantizar una alta resistencia.
Disponible en versión motorizada (AC o EC).
Posibilidad de construcción personalizada y personalizaciones.
Iluminación LED resistente a altas temperaturas (opcional).

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Altura de la visera para:

400 mm.

Versiones no motorizadas:

Longitud de 1000 a 6000 mm.
Todas las longitudes superiores a 3000 mm se realizarán mediante el ensamblaje de dos módulos.
Capucha parietal con una profundidad de 900, 1100, 1300 y 1500 mm.

Versiones motorizadas:

Longitud de 1000 a 3000 mm.
Capucha parietal con una profundidad de 900, 1100, 1300 y 1500 mm.
Motores disponibles:
- AC 7-9, 4 polos.
- 7-7 DE DICIEMBRE.

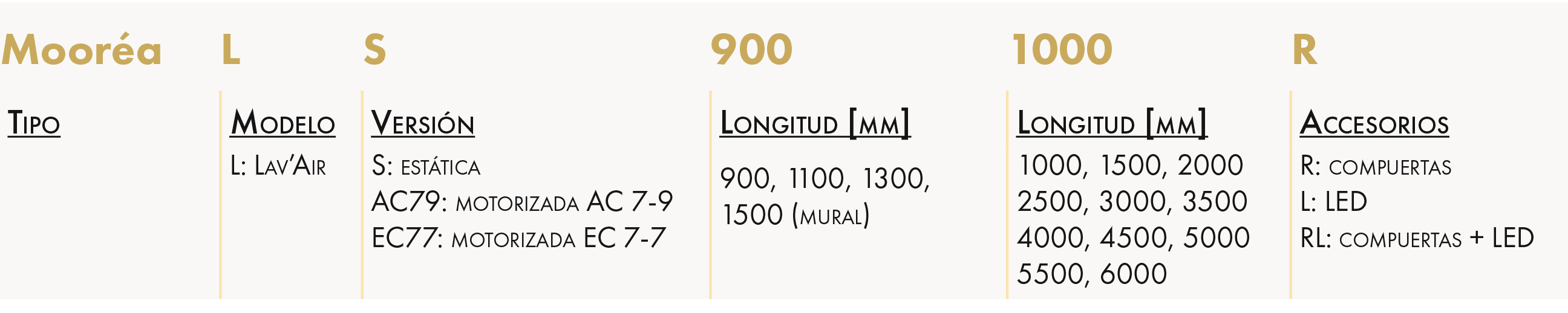

DESIGNACIÓN

APLICACIÓN/USO

Captura instantánea de la liberación intensa de vapor de los hornos profesionales o del calor y la humedad de las lavadoras de las cocinas profesionales.

CONSTRUCCIÓN/COMPOSICIÓN

Construcción estándar:

Altura 400 mm.
Caras visibles de acero inoxidable cepillado 8/10e (AISI 304).
Estructura reforzada.
Parte inferior reducida para optimizar el área de las esquinas.
Filtros de choque con un grosor de 25 mm, en acero inoxidable.
Goteo interno con sistema de drenaje.

OPCIONES

Accesorios:

Iluminación:
- LED empotrado, resistente a altas temperaturas, IP 65 (clasificación 400º C/90 minutos).
- Tubular T5 empotrado, bajo consumo, IP 54.
Férulas para la conexión al conducto.
Registros de control de flujo (montados o desmontados).

Opciones:

Visera de 500 mm de altura (gama Atria®).
Capucha totalmente en acero inoxidable.
Placa de extensión vertical entre el capó y el techo.
Extracción: apertura circular del pleno en la posición central.
Dimensiones por medida bajo pedido.
Posibles adaptaciones: capucha angular, paso de viga transversal, longitudinal o pilar.
Sustitución de la placa de sellado por un filtro.
Personalización del color de la capucha.
Corte con láser de la visera del capó y la luz de fondo.
Módulo neutro: campana sin filtros para obtener un túnel continuo entre dos campanas Mooréa® Lav'Air.
Posibilidad de instalar túneles de condensación en la salida de un módulo neutro.
Registros montados.
Boquillas desmontadas.

EMBALAJE

Se vende por unidad.
Se suministra en palets de madera, con un embalaje optimizado contra los golpes durante el transporte.
Las campanas centrales se suministran en 2 partes para su instalación in situ.
Las campanas con una longitud de más de 3000 mm se suministran en varios módulos para su instalación in situ.
Protección de las chapas de acero inoxidable mediante una lámina fácilmente extraíble.

DIMENSIONES

CRUCES Y PESOS

Versiones no motorizadas

A) altura 400; P1: profundidad (parietal); P2: profundidad (central); dimensiones en mm.

‍

Versión motorizada

A) altura de la visera 400; P) profundidad; dimensiones en mm.

‍

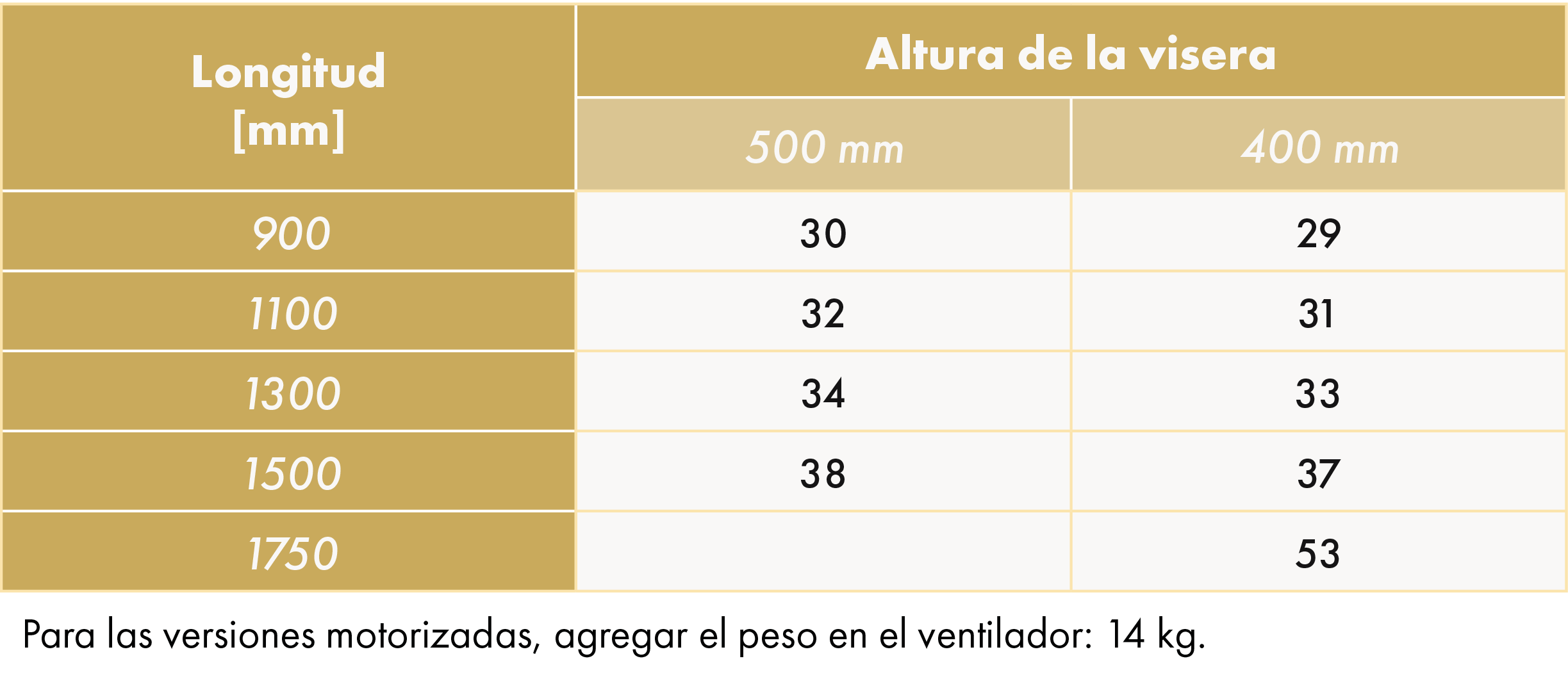

Pesos en kg por metro lineal

‍

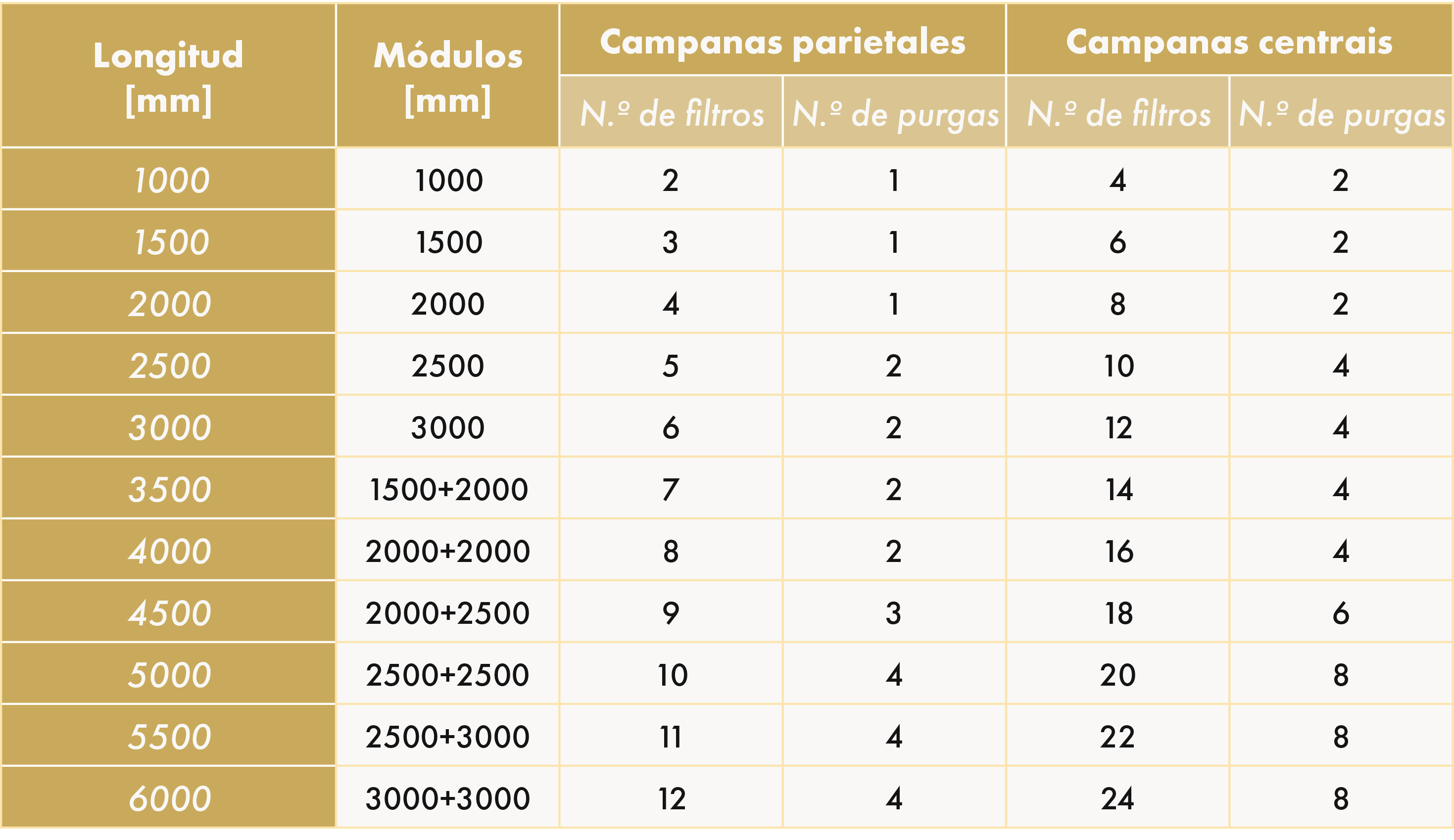

COMPOSICIÓN DE CAPUCHA ESTÁNDAR

‍

PRINCIPIO DE FUNCIONAMIENTO

Cuenca con capucha parietal

‍

MOTOR DE VENTILADOR EXTRACTOR

Posición estándar: retorno centrado en la longitud

Otras posiciones posibles: consulte Soluciones complementarias.

‍

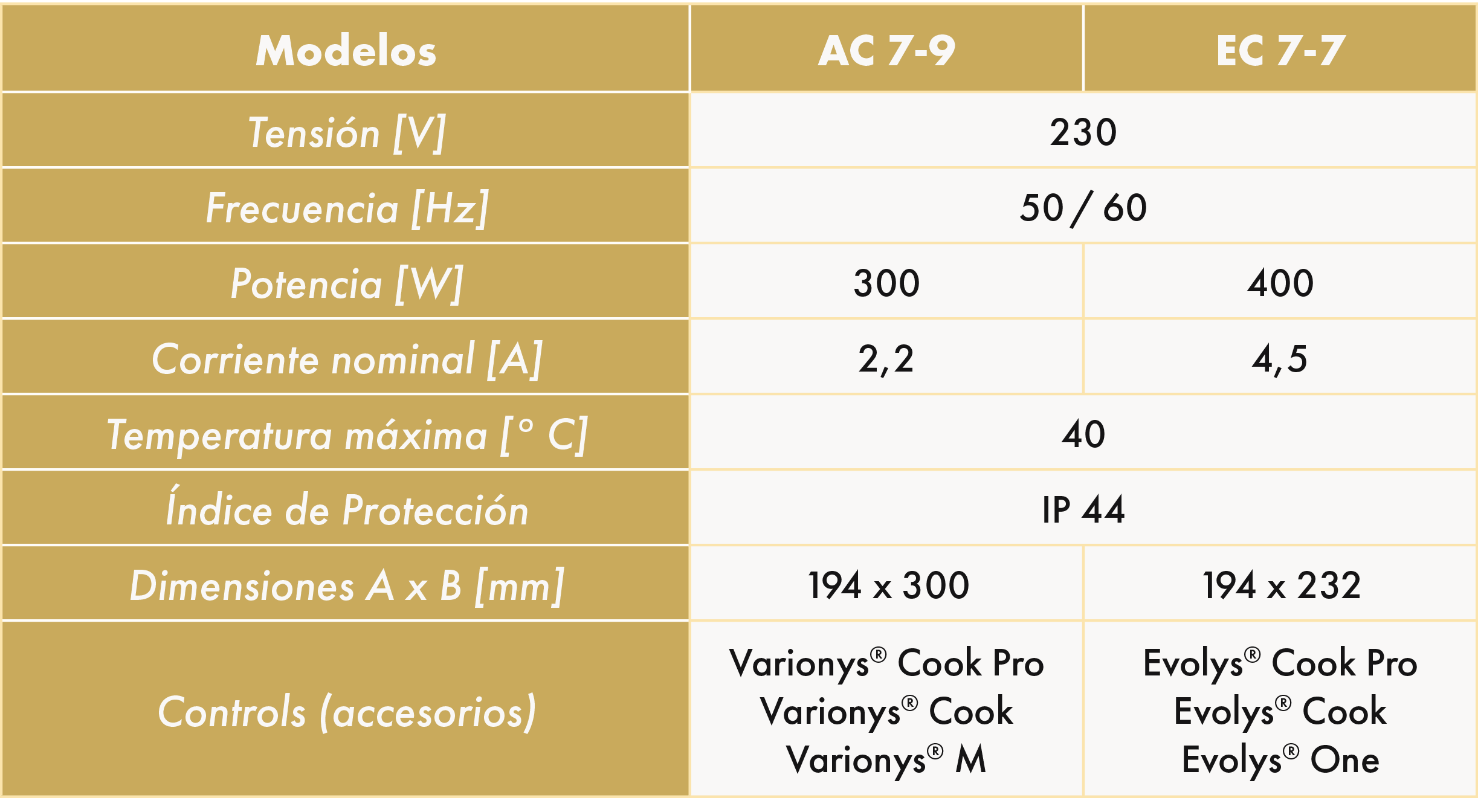

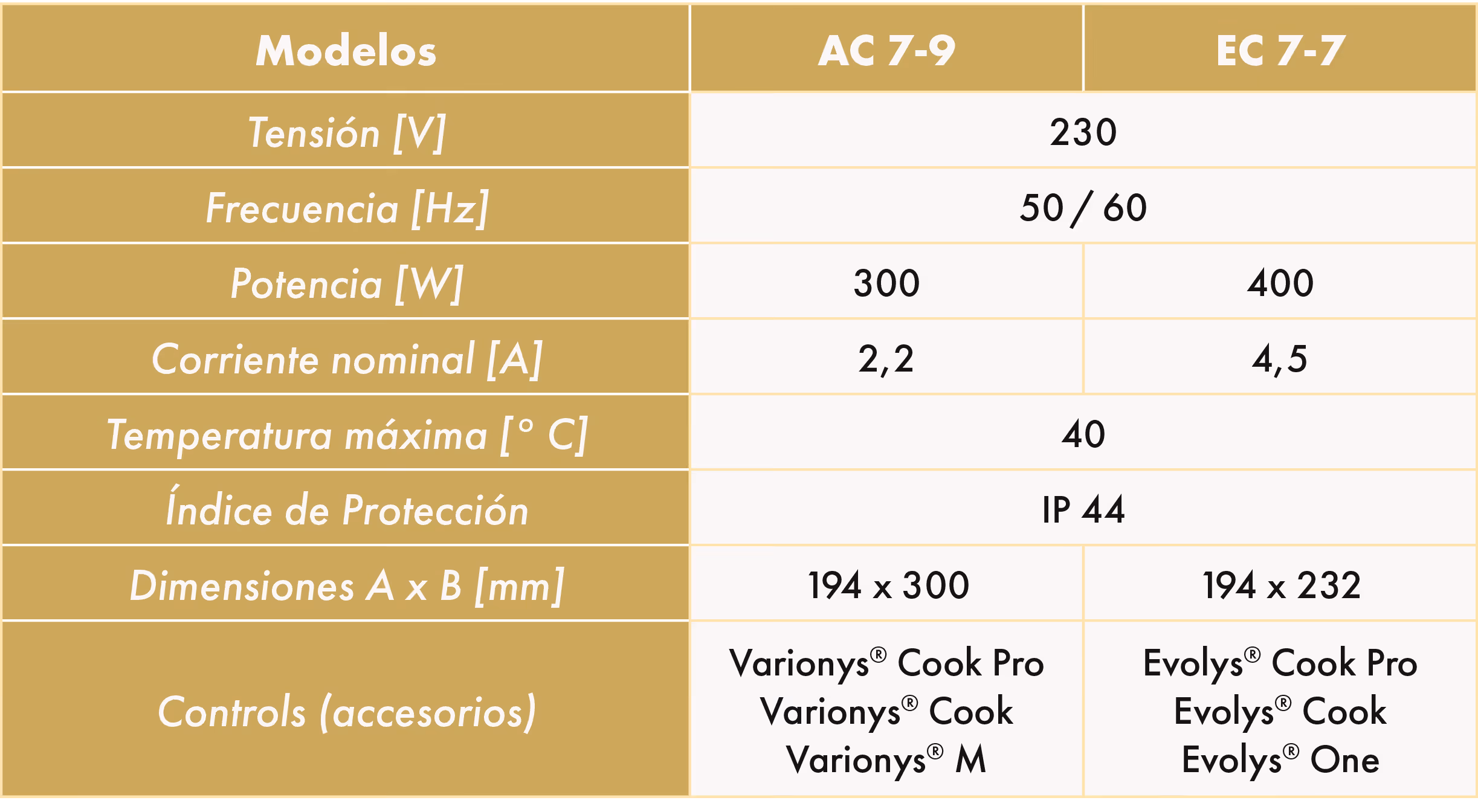

Características de los motores

‍

CURVA DE EFICIENCIA DEL FILTRO DE CHOQUE

Se entrega de serie con la campana

Zona sombreada: flujo de filtrado óptimo

‍

CONFORMIDAD

De acuerdo con la norma EN 60 335: instalación de una rejilla en cada toma de aire para evitar cualquier contacto con las partes móviles, en la versión motorizada.

SELECCIÓN

CURVAS DE SELECCIÓN

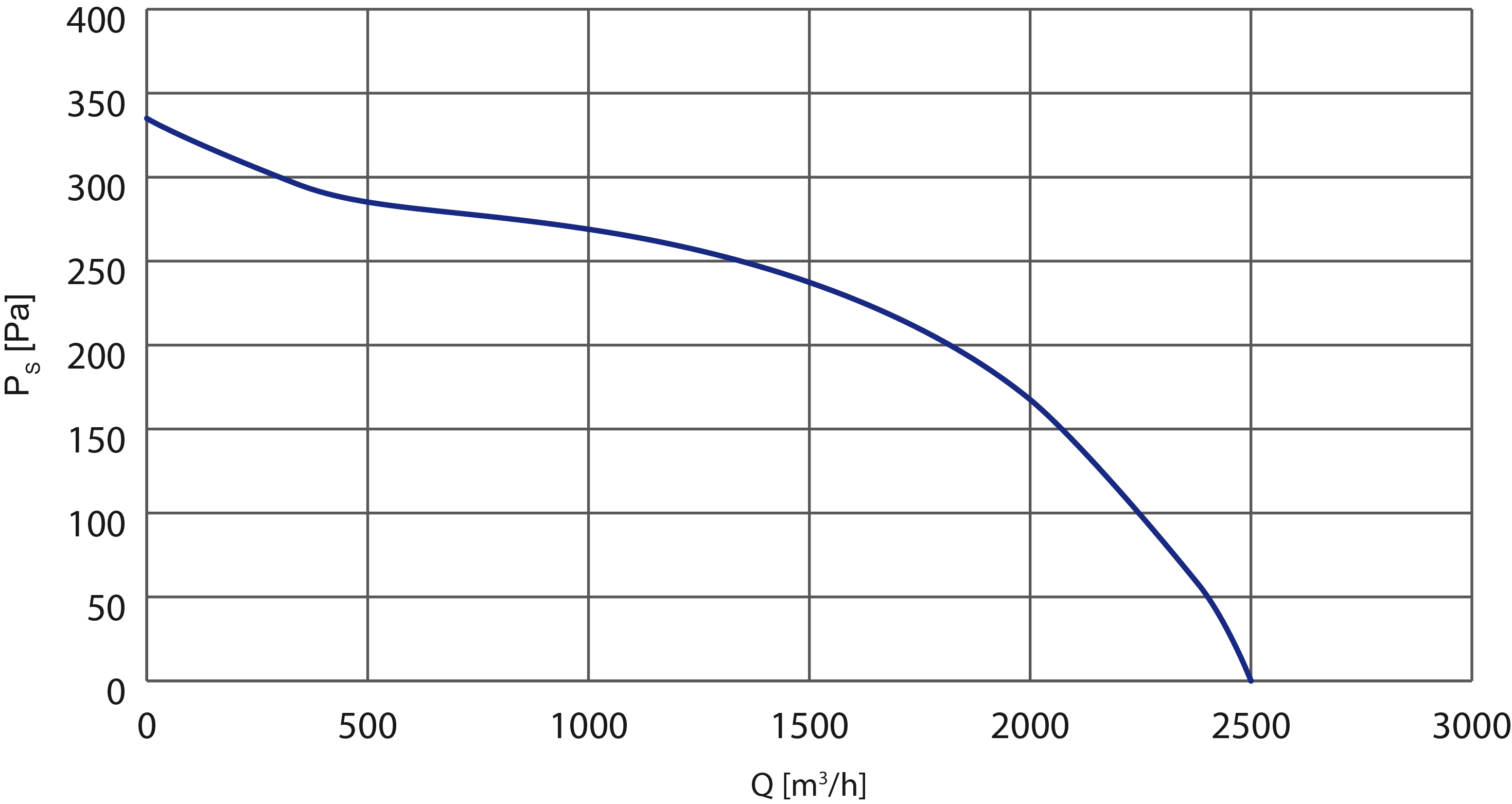

Motor-ventilador AC 7-9, 4 polos

‍

Motor-ventilador EC 7-7

‍

Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.

INSTALACIÓN

EJEMPLO DE MONTAJE

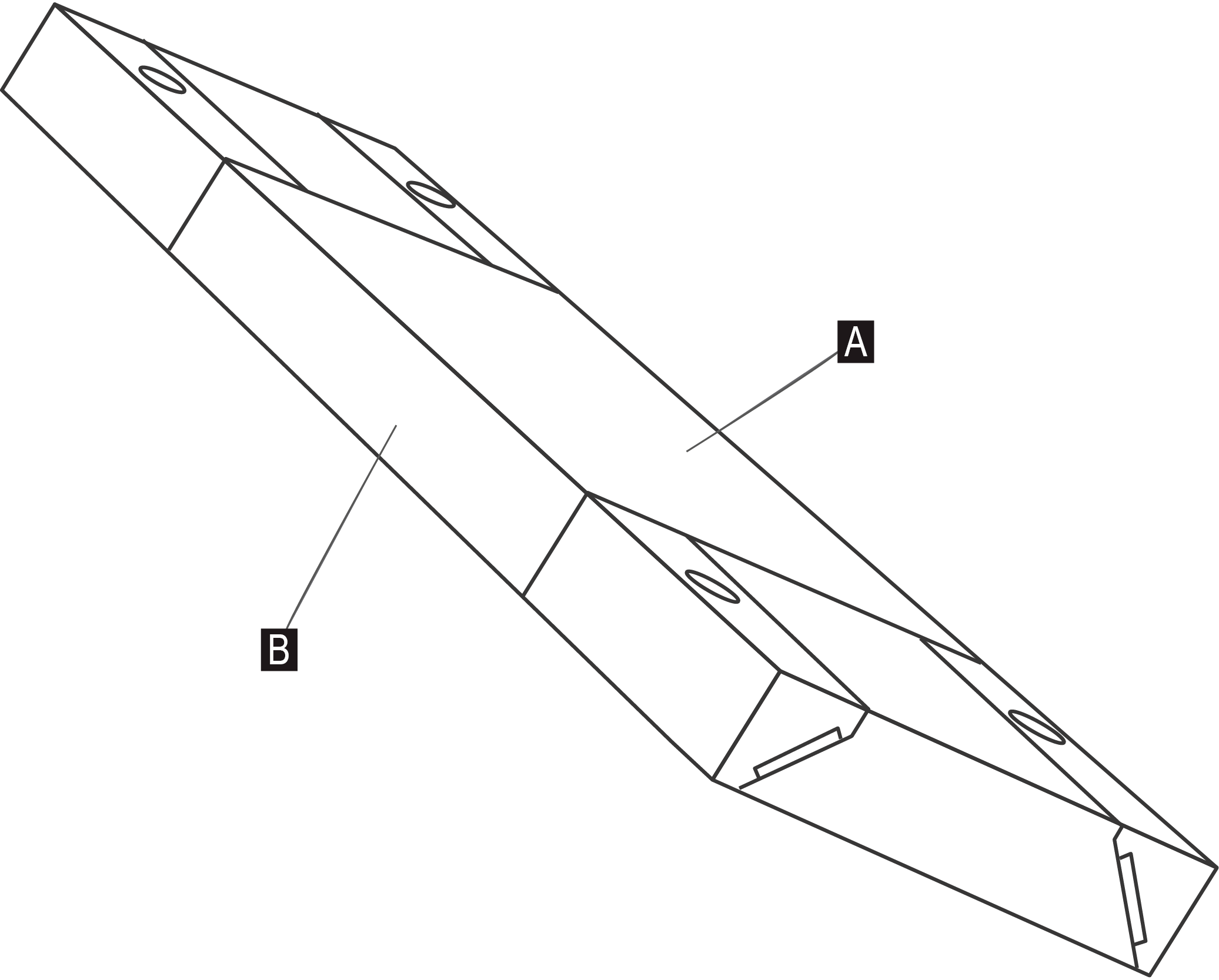

Construcción de un módulo neutro entre dos capós para lavadoras y trenes de arrastre.

A) Módulo neutro de acero inoxidable cepillado; B) Extensión vertical en acero inoxidable de 400 mm de altura

‍

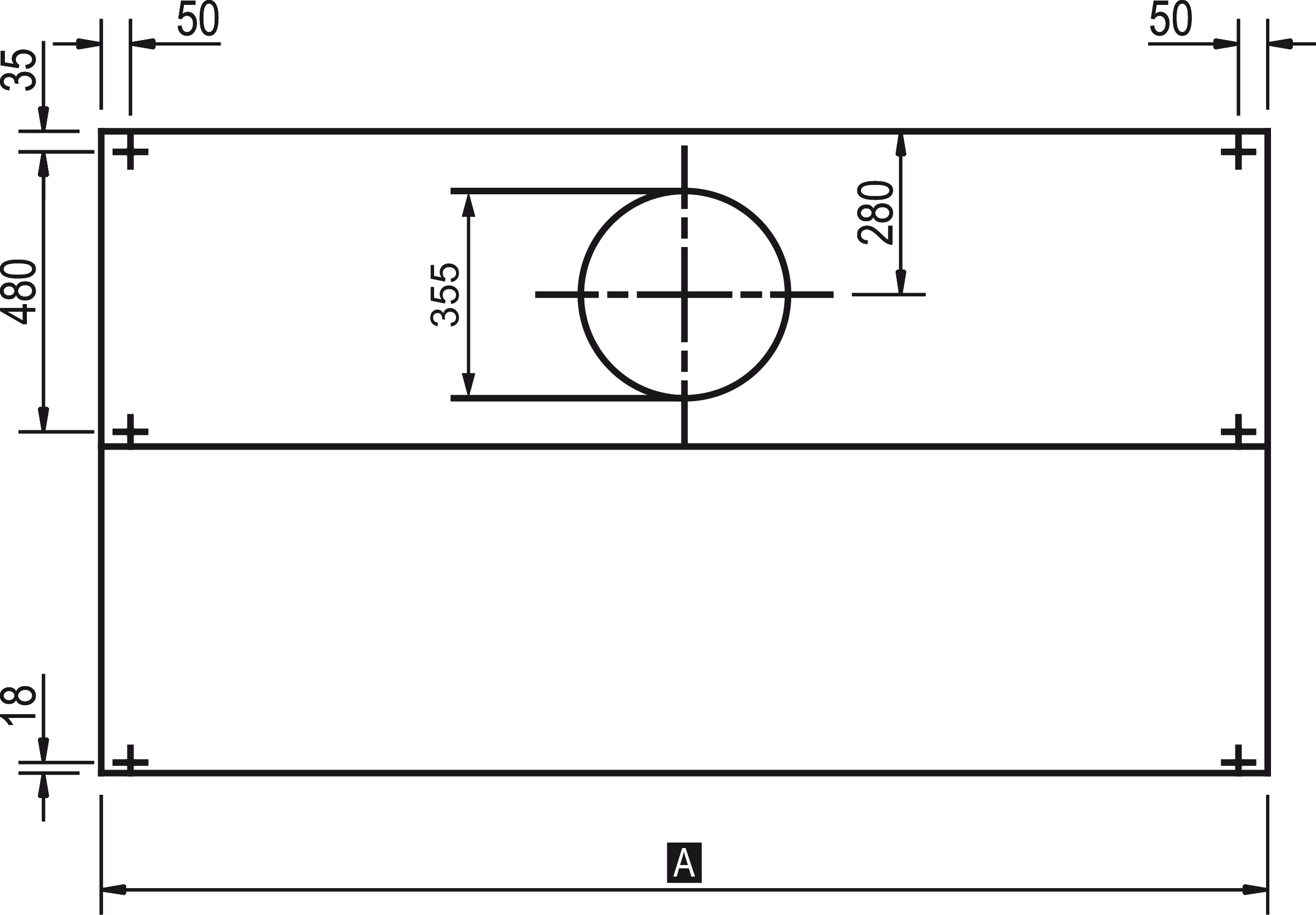

ESQUEMA DE PUNTOS DE SUSPENSIÓN

Campanas no motorizadas

Módulo de 1000 a 2000 mm

A) Módulo = 1000, 1500 o 2000; Dimensiones en mm.

‍

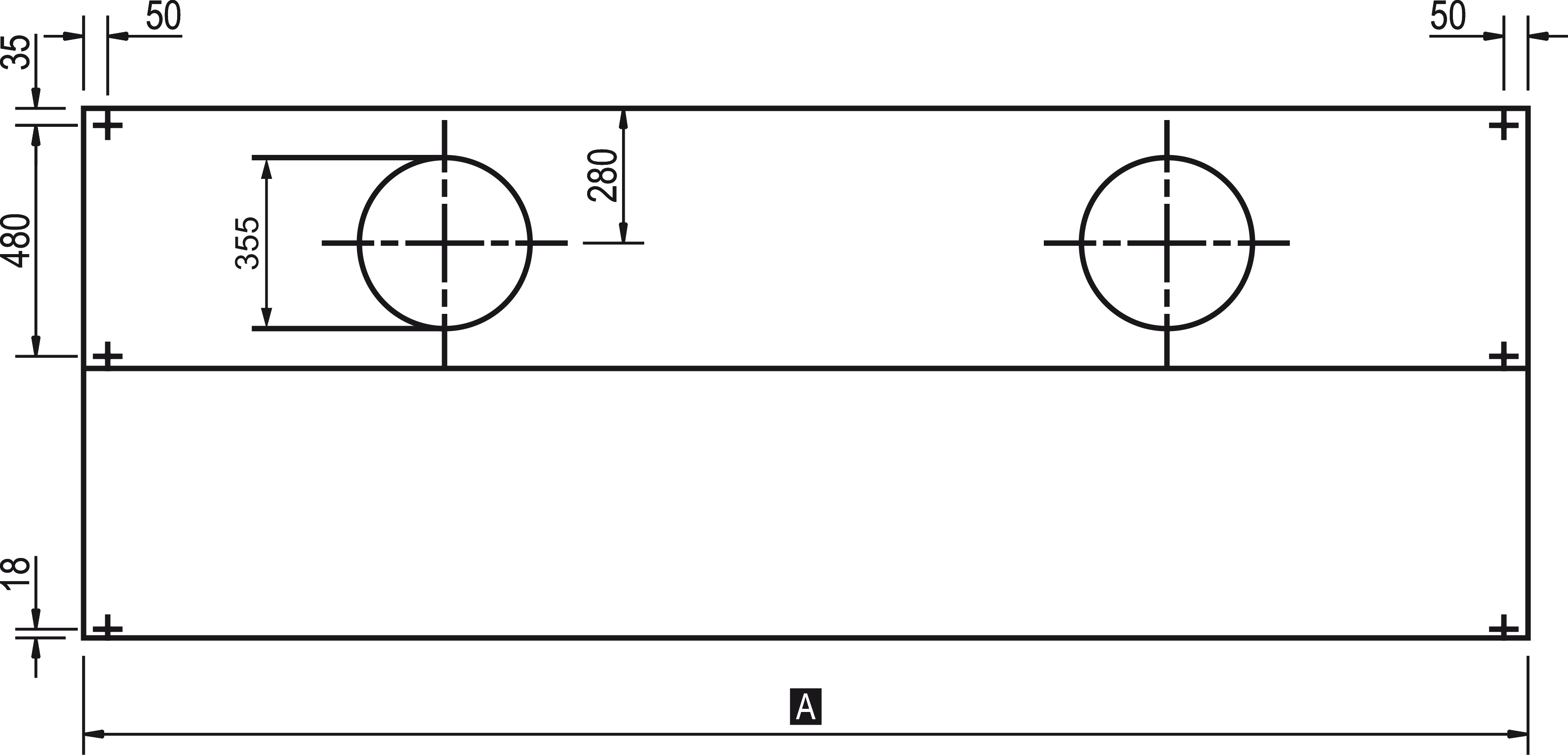

Módulo de 2500 a 3000 mm

A) Módulo = 1000, 1500, 2000, 2500 o 3000; Dimensiones en mm.

‍

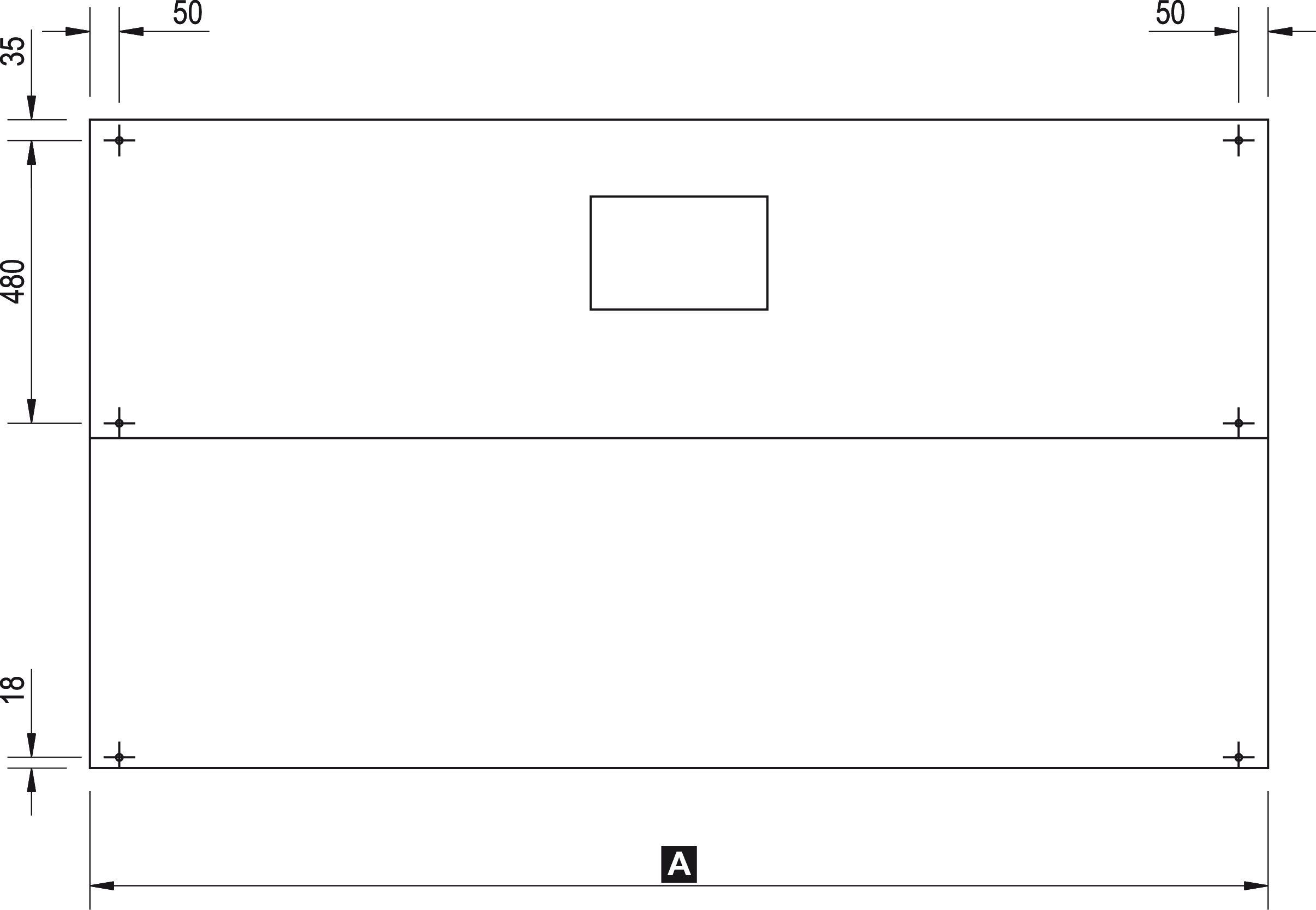

Campanas motorizadas

Módulo de 1000 a 3000 mm

A) Módulo = 2500 o 2000; dimensiones en mm; las férulas se suministran como accesorio.

‍

EJEMPLO DE INSTALACIÓN

1) Aire nuevo; 2) Extracción; 3) Caja de ventilación; 4) Capó Mooréa Four o Mooréa Lav'Air; 5) 2 tipos de comandos posibles; 6) Horno o lavadora; 7) Controles remotos disponibles para motorización AC; 8) Controles remotos disponibles para motorización EC; 9) Nivel de comando

ACCESORIOS

Remoção dos filtros

Acessório para remoção rápida de filtros.

Placas de obturação

Totalmente em aço inox.

Dimensões: 499 x 390 x 25 mm.

Peso: 1,4 kg.

Virola de ligação

Para ligação à rede de condutas, em placa, montada ou não montada.

Disponível nos Ø 315, 355, 400 mm (com ou sem abertura).

Registo de regulação

Registro rectangular de acero galvanizado para regular el flujo de la campana, instalado bajo un riel dentro de la extracción total de la campana.

Se entrega montado o desmontado.

Filtros de choque

Para reemplazar los filtros suministrados con el equipo (estándar).

Filtro totalmente en acero inoxidable.

Fácil de limpiar, con perforaciones para evacuar la grasa a lo largo de los filtros.

Eficiencia del 95%.

Dimensiones: 499 x 390 x 25 mm.

Peso: 1,8 kg

Posibilidad de personalizar los filtros: RAL pintado a su elección.

Comandos para hottes motorizadas

Para motorização AC:

Varionys® Cook Pro

Varionys® Cook

Varionys® M

‍

Para motorização EC:

Evolys® Cook Pro

Evolys® Cook

Evolys® One

Ligação à rede de condutas para gama Mooréa®

Colector de escape central trasero

Altura H: 400 mm — Ancho L: 400 mm

‍

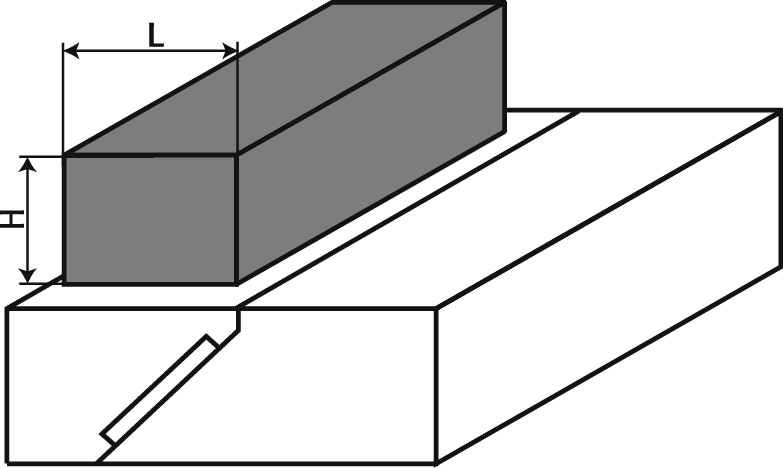

Colector de extracción simple

Altura H: 300 mm — Ancho L: 425 mm

‍

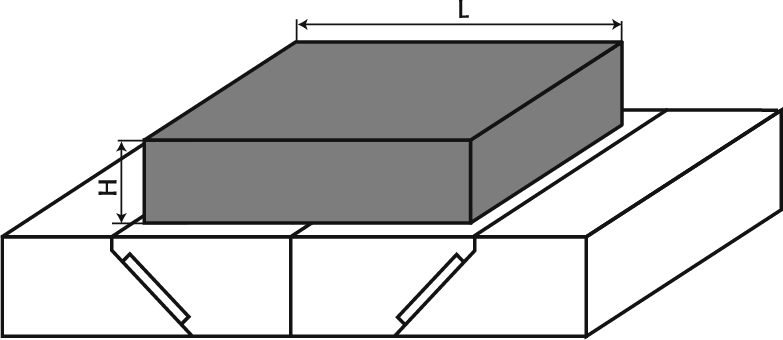

Colector de extracción doble

Altura H: 300 mm — Ancho L: 960 mm

Painéis adicionais

Painéis disponíveis: lateral, posterior ou superior.

Em aço inox.

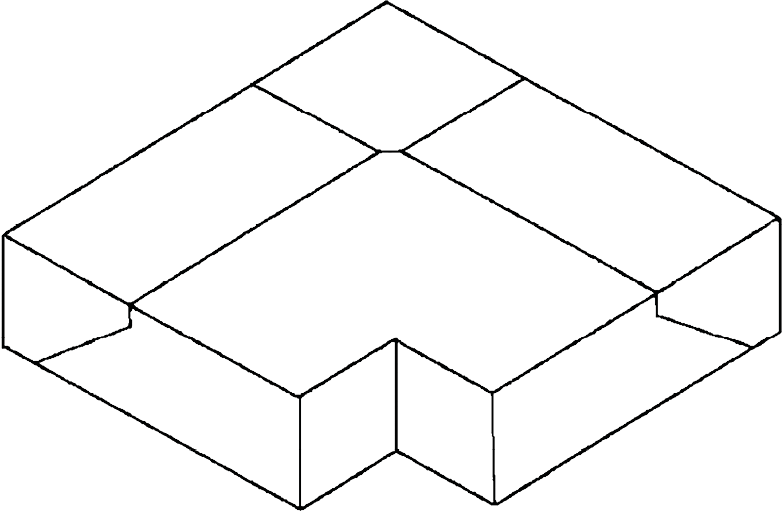

Hotte de canto

Capucha angular con ángulo de 90º.

Otros ángulos o ángulos exteriores: póngase en contacto con nosotros.

Prolongamento da hotte

Accesorio de extensión en acero inoxidable idéntico al de la campana (AISI 304) para garantizar la armonía estética.

Altura de 100 a 600 mm con escalón de 100 mm; para otras alturas (hasta 1000 mm), póngase en contacto con nosotros.

Construção personalizada

Longitud a petición:
consúltenos.

Adaptación para el paso de vigas o pilares.

El contorno y las dimensiones se definirán en el momento del pedido.

‍

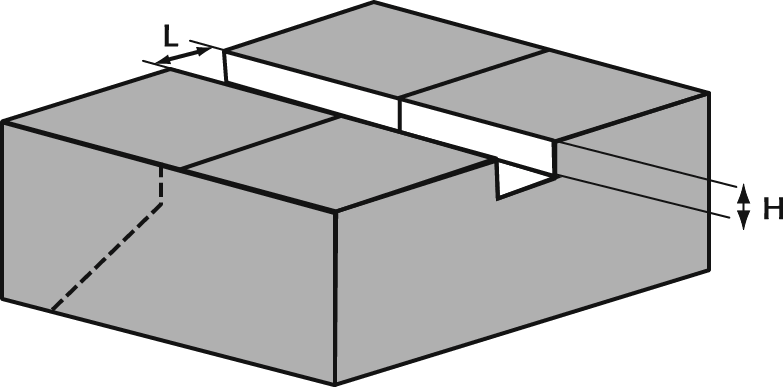

Paso de vigas transversales

L/H/P: por especificar
(H o D: no más de 150 mm).

‍Paso longitudinal del haz

‍Pasaje del pilar

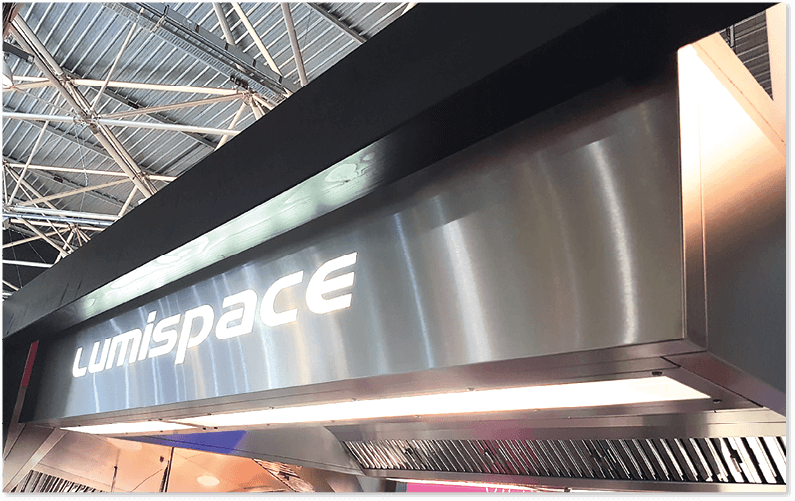

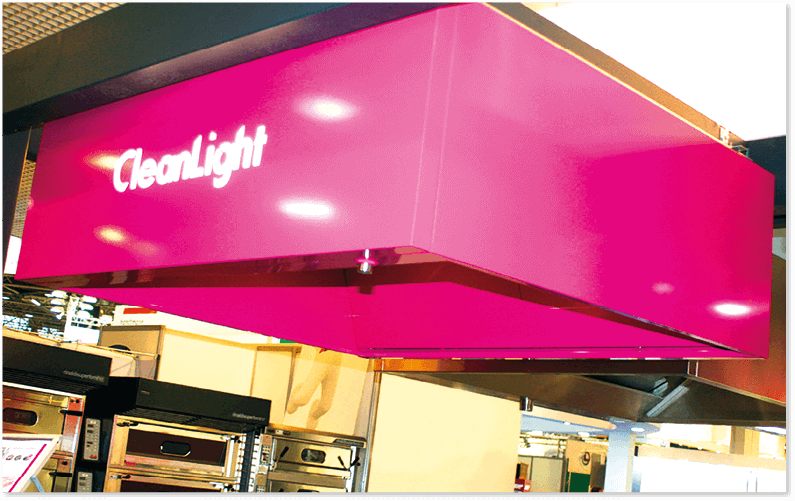

Otras personalizaciones

Personalización del color de la capucha.

Corte con láser de la visera del capó y la luz de fondo.

Posição de instalação do ventilador para hottes motorizadas

Posibles personalizaciones

Retorno vertical con ventilador descentrado

Retorno trasero y/o descentrado

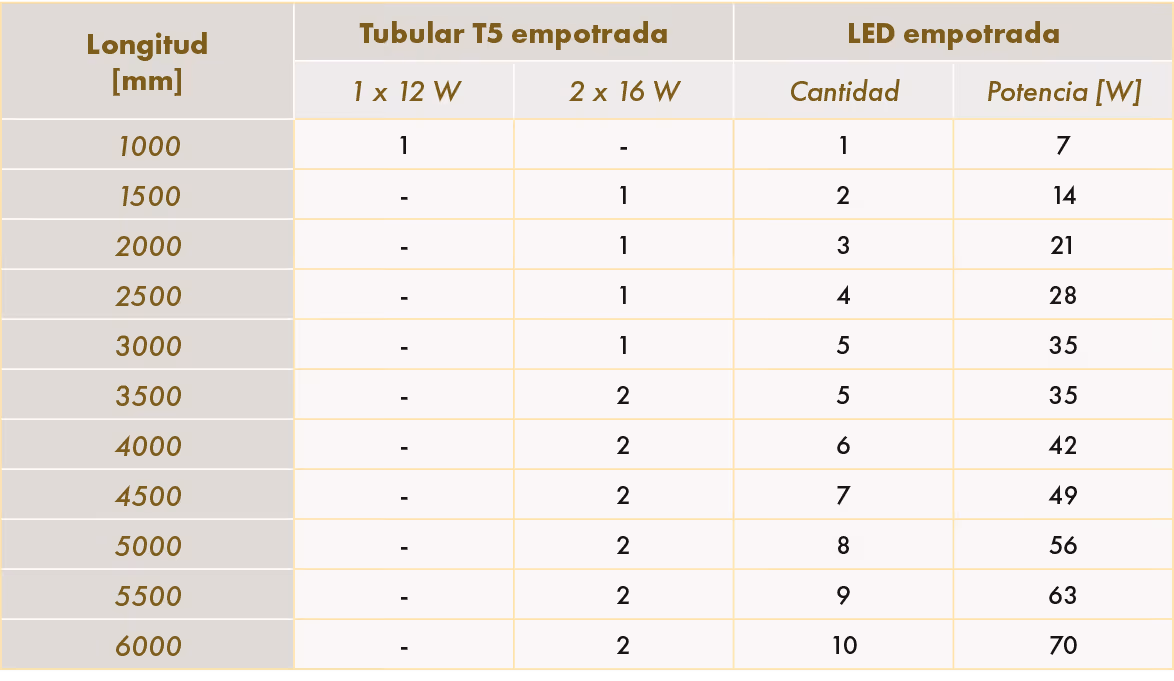

Luminarias

Tubular T5 empotrado

Previene el desarrollo de gérmenes y la retención de grasas.
Fijación y mantenimiento sencillos, fácil limpieza.
Lámpara fluorescente tubular T5 de bajo consumo, IP 54.
Cristal de policarbonato translúcido.
Conexión 230 V ~ 50/60 Hz.

Dimensiones:

‍

LED empotrado

Iluminación LED, IP 65, con resistencia a altas temperaturas: clasificación 400º C/90 minutos.
Solución integrada que evita la obstrucción de las zonas y facilita la limpieza.
Excelente distribución de la iluminación en toda la longitud del capó.
Conexión a 230 V ~ 50/60 Hz.
