Axalu® AXe
ventilador axial de alto rendimiento con tecnología VCC para eliminación de humos F200-120 y F400-120
Ventajas
Alto rendimiento global.
Optimización del consumo y de la potencia instalada.
Construcción robusta.
Nivel sonoro reducido.
Excelente resistencia a la corrosión (galvanizado en caliente de 90 µm).
Caja de terminales montada en fábrica.
DESCRIPCIÓN TÉCNICA
GAMA
Dimensiones:
- Disponible en diámetros de 315 a 1000 mm.
Motores:
- 1 velocidad: 2, 4, 6 y 8 polos 2 velocidades: postes Dahlander de 2/4, 4/8, 6/12.
- Caudales: de 500 a 100000 m³/h.
Modelos:
- Ventilación
- Eliminación de humos F200-120 y F400-120.

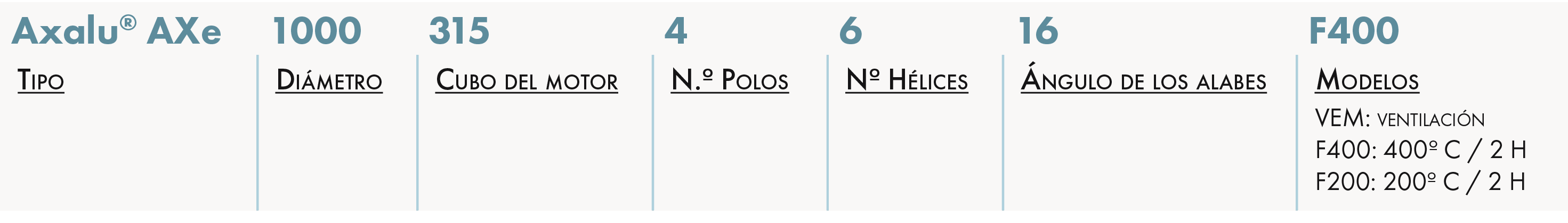

DESIGNACIÓN
APLICACIÓN/USO
- Ventilación y eliminación de humos en los estacionamientos.
- Ventilación y/o presurización de locales técnicos, industriales o comerciales.
CONSTRUCCIÓN/COMPOSICIÓN
Cuello:
- Fabricado en acero calandrado y soldado.
- Caja de terminales montada, acero galvanizado en caliente.
- Grosor de 2 a 6 mm.
- Galvanizado en caliente con un espesor mínimo de 90 µm.
Motor:
- Clase H, IP 55 (EN 12101-3 e IEC 34-5).
- 1 velocidad: 2, 4, 6 y 8 polos, tri 400 V/50 Hz.
Hélice:
- Fabricado en aleación de aluminio y silicio, con un perfil aerodinámico innovador.
- Equilibrado estáticamente con nivel de vibración G6.3 (ISO 1940-1 2003).
Guía Vanes:
- Fabricado en acero galvanizado en caliente, con perfil aerodinámico.
OPCIONES
- Tratamiento especial de pintura epoxi para ambientes marinos clase C5M.
EMBALAJE
- Se vende por unidad.
DIMENSIONES

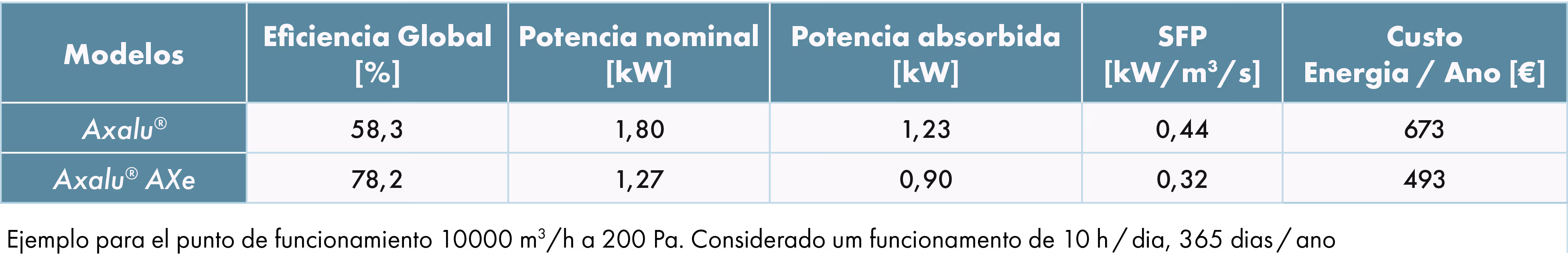

CARACTERÍSTICAS TÉCNICAS
- La eficiencia general del conjunto se mejora mediante cambios en todos los componentes del ventilador.

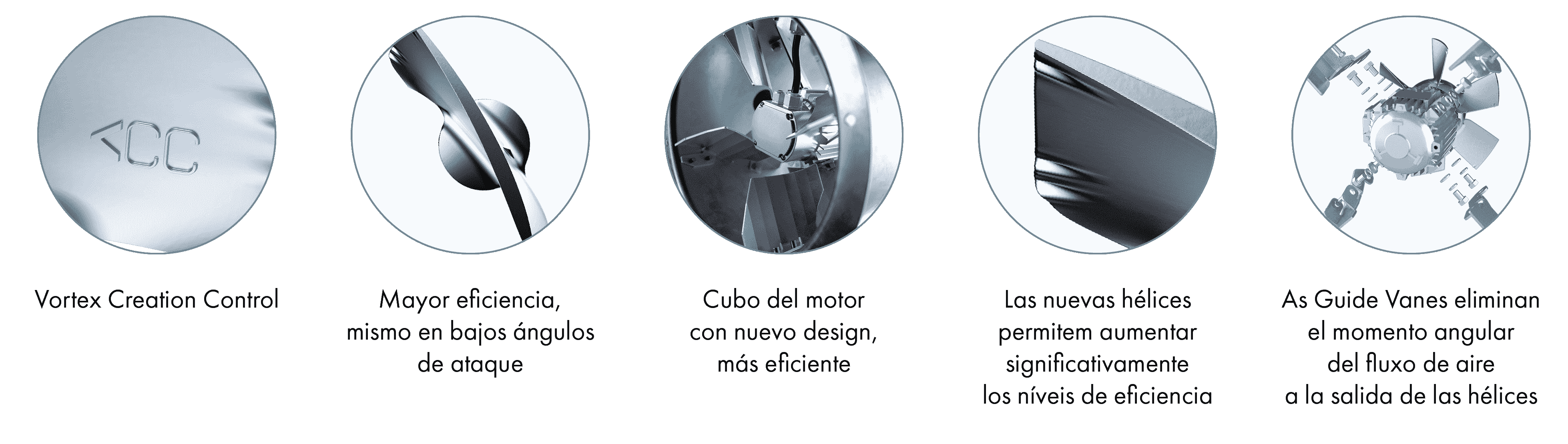

VCC — CONTROL DE CREACIÓN DE VÓRTICES

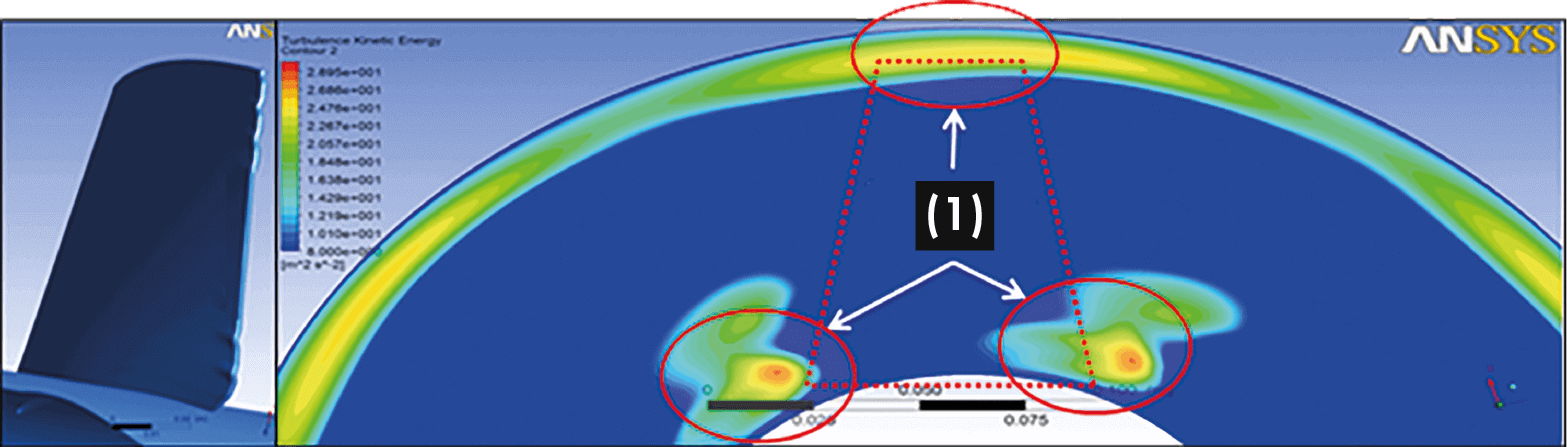

- Guía VanesLa aerodinámica integrada en los soportes del motor permite reducir la turbulencia generada en la salida de las hélices al cancelar el componente de momento angular del flujo.
- La primera etapa de Guía Vanesse encuentra inmediatamente después de las hélices y sirve para reducir la turbulencia en el flujo de aire. También sirven como soportes del motor.
- La segunda etapa de Guía Vanessirve para reducir aún más el componente de momento angular del flujo de aire, haciendo que el flujo de salida sea más «laminar», lo que aumenta la eficiencia de la ventilación.
Ventajas
SELECCIÓN
INSTALACIÓN
ACCESORIOS
Grelha de proteção da hélice para Axalu® AX e AXe
Evita a introdução de corpos estranhos no ventilador.
Em fio de aço galvanizado com 3 ou 4 mm de espessura, consoante o tipo de ventilação.
Conforme à norma de segurança NFE S1-190.
Junta flexível para Axalu® AX e AXe
Impide la transmisión de vibraciones a la red aerólica.
Ø 315 a Ø 1600, ancho = 160 mm.
Caixa disjuntora On-Off
Accesorio eléctrico de control y protección.
Disponible en monofásico de 230 V o trifásico de 400 V.
1 velocidad, con indicación de posición, en caja impermeable IP 55.
Regulación de intensidad magnetotérmica.
Detenga la operación mediante bobina.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Caixa para comando de 2 velocidades
Bobinas Dahlander o independientes, 2 velocidades, trifásicas 400 V.
En una caja impermeable IP 55, garantiza el funcionamiento de encendido/apagado y el cambio de una velocidad a otra, así como la protección térmica y el control de una electroválvula de gas.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, conectadas entre sí mediante una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Rejilla de protección del motor
Alambre de acero galvanizado, de 3 o 4 mm de espesor, diámetro según el tipo de ventilación.
Cumple con la norma de seguridad NFE S1-190.
Conjunto de patas de apoyo
Permite fijar el ventilador al suelo o verticalmente (doble taladrado) y permite el montaje de los soportes antivibratorios.
En acero galvanizado.
Embalaje: 2 unidades.
Contraaro
Para conectar el ventilador a un conducto circular.
Pabellón de aspiración
Limita las pérdidas de presión de vacío y mejora el rendimiento y el nivel de sonido.
Registro antirretorno horizontal
Permite, en caso de parada del ventilador, cortar la extracción natural del circuito aerólico.
En el eje vertical, el eje de rotación de los registros está centrado.
