Ventajas
Construcción robusta.
Cuello Acero galvanizado en caliente (90 μm).
Hélice elevada eficiencia .
Bajo nivel sonoro.
Caja de bornes montada en fábrica.
Gama
Dimensiones:
- Disponible en diámetros de 315 a 1600 mm.
Motorización:
- 1 velocidad: 2, 4, 6 polos.
- 2 velocidades: 2/4, 4/8, 6/12 polos Dahlander.
- 2 velocidades: bobinados independientes.
Caudales:
- De 200 a 160000 m³/h.
Modelos:
- Ventilación - estándar.
- eliminación de humos 200º C (F200-120), 400º C / 2H (F400-120), estándar y 100% reversible.

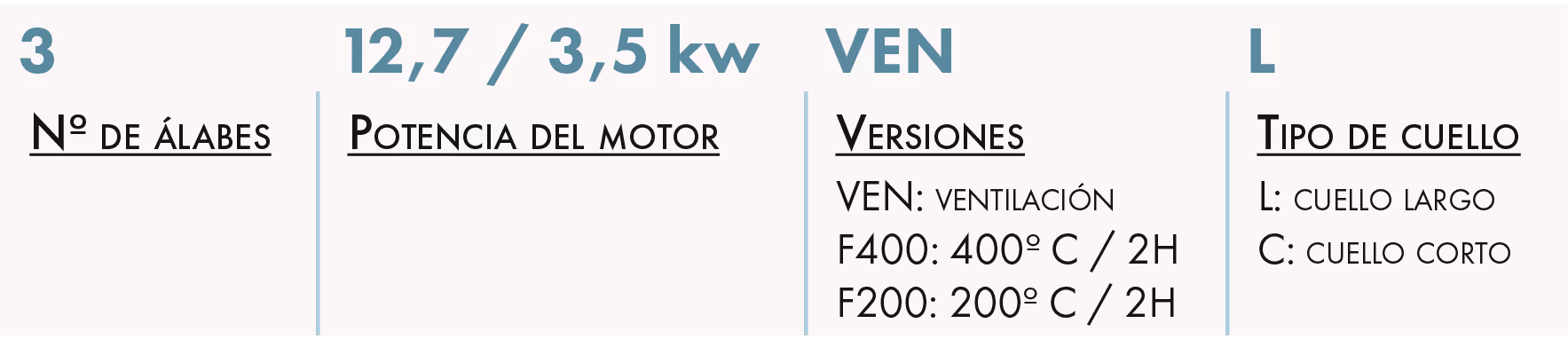

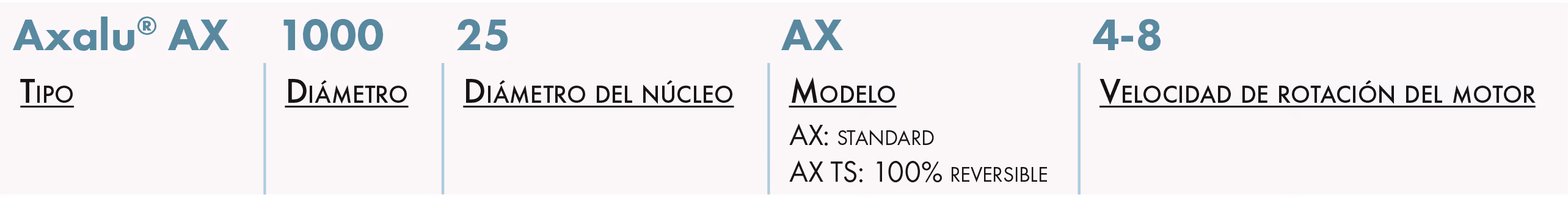

Denominación
Aplicación / Utilización
- Eliminación de humos.
- Ventilación y eliminación de humos de aparcamientos cubiertos.
- Ventilación de locales técnicos, industriales o comerciales.
Construcción / Composición
Cuello:
- Fabricado en acero calandrado y soldado.
- Caja de bornes montada, de acero galvanizado en caliente.
- Espesor de 2 a 6 mm.
- Galvanizado en caliente con un espesor mínimo de 90 μm.
Motor:
- Clase H, IP 55 (EN 12101-3 e IEC 34-5).
- 1 velocidad: 2, 4 y 6 polos, trifásico 230/400V, 50 Hz, servicio S1.
- Acoplamiento Dahlander de 2 velocidades: 2/4, 4/8 y 6/12 polos, trifásico 400 V, 50 Hz, servicio S1.
Hélice:
- Fabricado en aleación de silicio aluminio, con perfil aerodinámico.
- Equilibrado estáticamente con el nivel de vibración G6.3 (ISO 1940-1 2003).
Opciones
Embalaje
Vendido por unidad.
CLASIFICACIÓN DE INCENDIOS Y MARCADO CE
Para la Axalu® AX F400-120:
- Comodidad aprobada - eliminación de humos.
- Aprobado F400-120: extracción a 400°C durante 2 horas según
EN 12101-3.
Para la Axalu® AX F200-120:
- Comodidad aprobada - eliminación de humos.
- Aprobado F200-120: extracción a 200°C durante 2 horas según
EN 12101-3.
LÍMITES DE UTILIZACIÓN
- acuerdo Los ventiladores Axalu® AX con marcado CE han sido probados de acuerdo con la directiva de pruebas de resistencia a altas temperaturas 89/106/CEE y EN 12101-3.
- Los motores están diseñados para funcionar de forma continua a temperaturas ambiente normales (de -40º C a 50º C) y en accidentes de alta temperatura.
CARACTERÍSTICAS TÉCNICAS
Certificación de rendimiento según la norma ISO 5801:
- Certifica el rendimiento del ventilador - Prueba frente a selección. Certificado por la entidad externa AMCA International.
LÍMITES DE UTILIZACIÓN
Protección contra la corrosión:
- Galvanizado en caliente de acuerdo según BS ISO 1461, de 90 µm de espesor, lo que garantiza la resistencia a la corrosión de elevada .
Control de calidad mediante rayos X:
- Los elementos móviles (núcleos y palas) se someten a pruebas de rayos X, con el respectivo informe, para garantizar la fiabilidad elevada .
Conexiones eléctricas:
- Caja de bornes instalada en cuello y cableada de fábrica.
- Caja de bornes y su conexión al motor con el mismo grado de resistencia al fuego que el ventilador (F200 o F400).
SELECCIÓN DE VENTILADORES AXALU® AX
- Consulte a nuestros servicios técnicos para una selección precisa de los diferentes modelos de Axalu® AX.

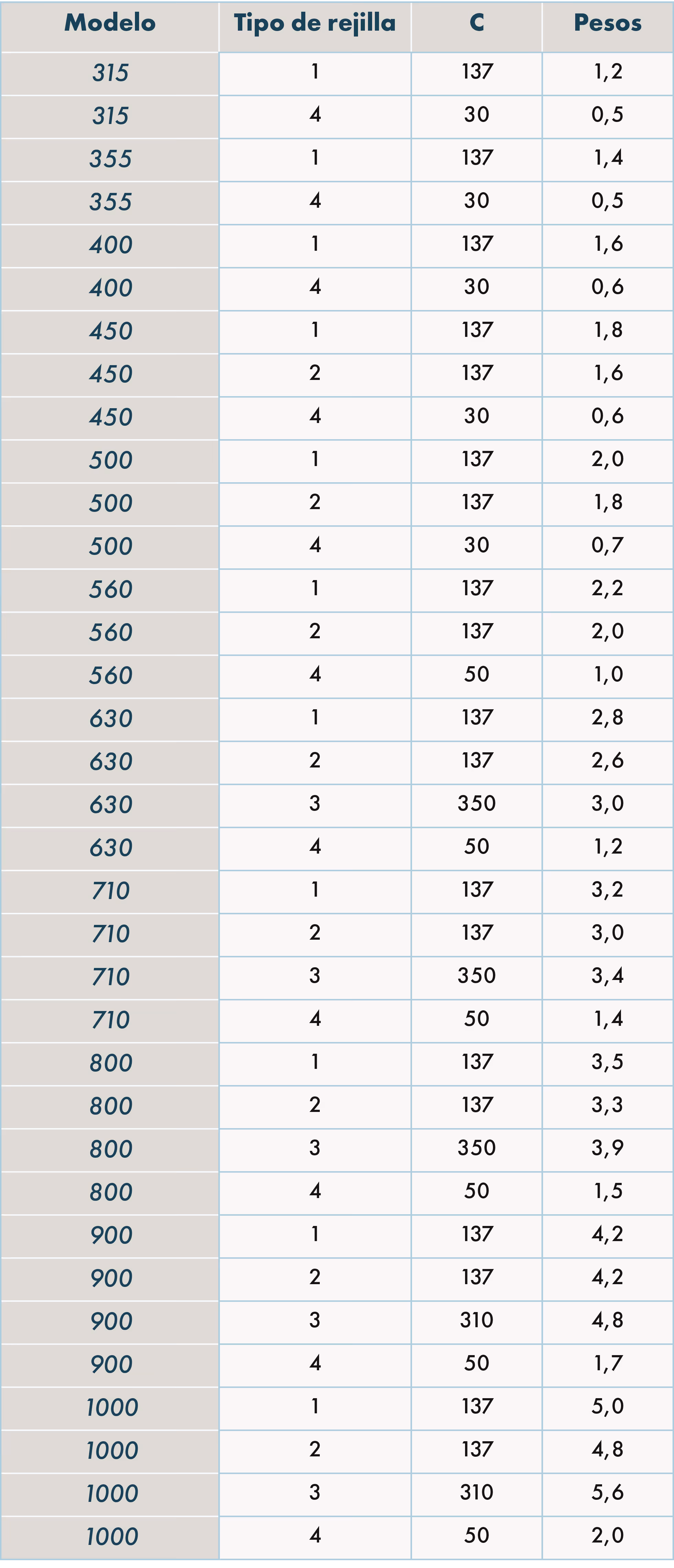

Rejilla de protección del motor
En alambre de acero galvanizado, de 3 o 4 mm de espesor, con un diámetro que depende del tipo de ventilación.
Cumple la norma seguridad NFE S1-190.
Juego de pies de apoyo
Permite fijar el ventilador al suelo o en posición vertical (doble perforación) y posibilita el montaje de soportes antivibratorios.
En acero galvanizado.
Embalaje: 2 unidades.
Contramarco
Para conectar el ventilador a un conducto circular.
Sala de aspiración
Limita las pérdidas de carga por aspiración y mejora el rendimiento y el nivel sonoro.
Compuerta antirretorno horizontal
En caso de que el ventilador se detenga, permite cortar la extracción natural del circuito de viento.
En el eje vertical se centra el eje de rotación de compuertas .
Rejilla de protección de la hélice para Axalu® AX y AXe
Evita la introducción de cuerpos extraños en el ventilador.
En alambre de acero galvanizado de 3 ó 4 mm de espesor, según el tipo de ventilación.
Cumple la norma seguridad NFE S1-190.
Junta flexible para Axalu® AX y AXe
Evita la transmisión de vibraciones a la red aerólica.
Ø 315 a Ø 1600, anchura = 160 mm.
Caja de disyuntores On-Off
Accesorio eléctrico de control y protección.
Disponible en versiones monofásicas de 230 V o trifásicas de 400 V.
1 velocidad, con indicador de posición, en una caja estanca IP 55.
Regulación de la intensidad mediante magnetotérmica.
Parada operativa por carrete.
Consulte AQUÍ la ficha del producto para más información.
Interruptor On-Off
Accesorio eléctrico de control y regulación.
20 A, hasta 3 velocidades, en una caja estanca IP 55.
No hay protección contra la sobrecorriente.
Consulte AQUÍ la ficha del producto para más información.
Caja de control de 2 velocidades
Dahlander o devanados independientes, 2 velocidades, 3 fases 400 V.
En una caja estanca IP 55, asegura el funcionamiento On/Off y el paso de una velocidad a otra, así como la protección térmica y el control de una electroválvula de gas.
Consulte AQUÍ la ficha del producto para más información.
BCA
Soportes antivibratorios: formados por 2 placas planas y paralelas unidas entre sí por una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulte AQUÍ la ficha del producto para más información.
Interruptor-seccionador
Accesorio eléctrico de seguridad para la alimentación de ventiladores.
Consulte AQUÍ la ficha del producto para más información.
