Axalu® AX
ventilador axial para ventilación
Ventajas
Construcción robusta.
Férula de acero con tratamiento de galvanizado en caliente (90 μm).
Hélice de alta eficiencia.
Nivel sonoro reducido.
Caja de terminales montada en fábrica.
DESCRIPCIÓN TÉCNICA
GAMA
Dimensiones:
- Disponible en diámetros de 315 a 1600 mm.
Motorización:
- 1 velocidad: 2, 4, 6 polos
- 2 velocidades: 2/4, 4/8, 6/12 polos Dahlander
- 2 velocidades: bobinados independientes.
Caudales:
- De 200 a 160000 m³/h.
Modelos:
- Ventilación: estándar.
- Eliminación de humos a 200º C (F200-120), 400º C/2H (F400-120), estándar y 100% reversible.

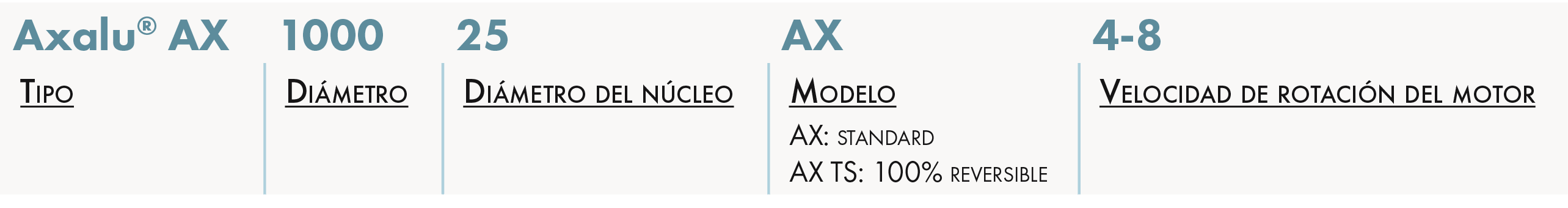

DESIGNACIÓN
APLICACIÓN/USO
- Eliminación de humos.
- Ventilación y eliminación de humo de los estacionamientos cubiertos.
- Ventilación de locales técnicos, industriales o comerciales.
CONSTRUCCIÓN/COMPOSICIÓN
Cuello:
- Fabricado en acero calandrado y soldado.
- Caja de terminales montada, acero galvanizado en caliente.
- Grosor de 2 a 6 mm.
- Galvanizado en caliente con un espesor mínimo de 90 μm.
Motor:
- Clase H, IP 55 (EN 12101-3 e IEC 34-5).
- 1 velocidad: 2, 4 y 6 polos, trifásica 230/400 V, 50 Hz, servicio S1.
- Acoplamiento Dahlander de 2 velocidades: 2/4, 4/8 y 6/12 polos, trifásico 400 V, 50 Hz, servicio S1.
Hélice:
- Fabricado en aleación de aluminio y silicio, con perfil aerodinámico.
- Equilibrado estáticamente con nivel de vibración G6.3 (ISO 1940-1 2003).
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
CLASIFICACIÓN DE INCENDIOS Y MARCADO CE
Para Axalu® AX F400-120:
- Comodidad aprobada: eliminación de humo.
- F400-120 aprobado: extracción a 400 °C durante 2 horas según la norma
EN 12101-3.
Para Axalu® AX F200-120:
- Comodidad aprobada: eliminación de humo.
- F200-120 aprobado: extracción a 200 °C durante 2 horas según la norma
EN 12101-3.
LÍMITES DE UTILIZACIÓN
- Los ventiladores Axalu® AX, con marcado CE, han sido probados de acuerdo con la directiva 89/106/CEE relativa a las pruebas de resistencia a altas temperaturas y con la norma EN 12101-3.
- Los motores están diseñados para funcionar de forma continua a temperaturas ambiente normales (de -40 °C a 50 °C) y en caso de desastre a altas temperaturas.

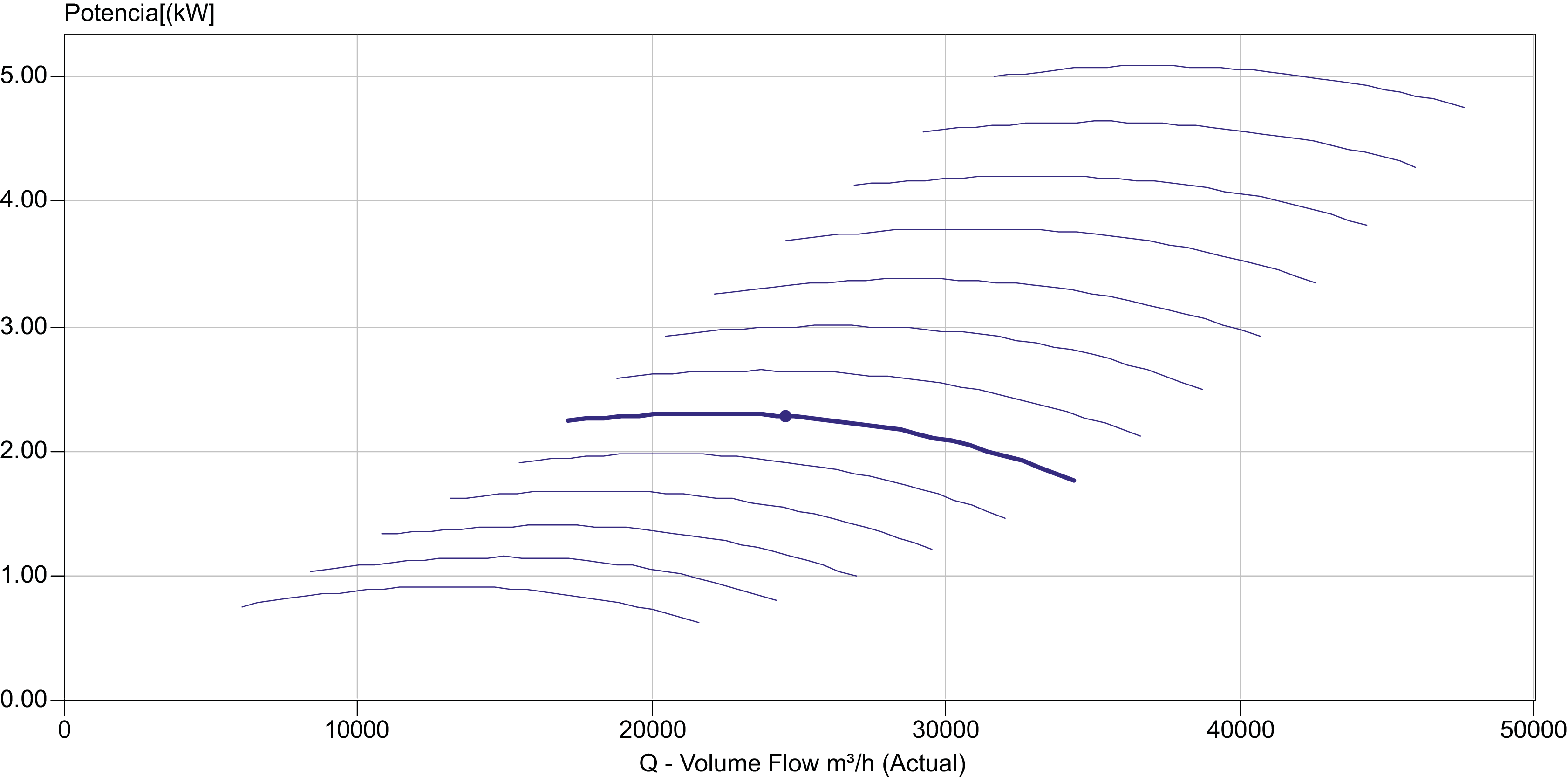

CARACTERÍSTICAS TÉCNICAS

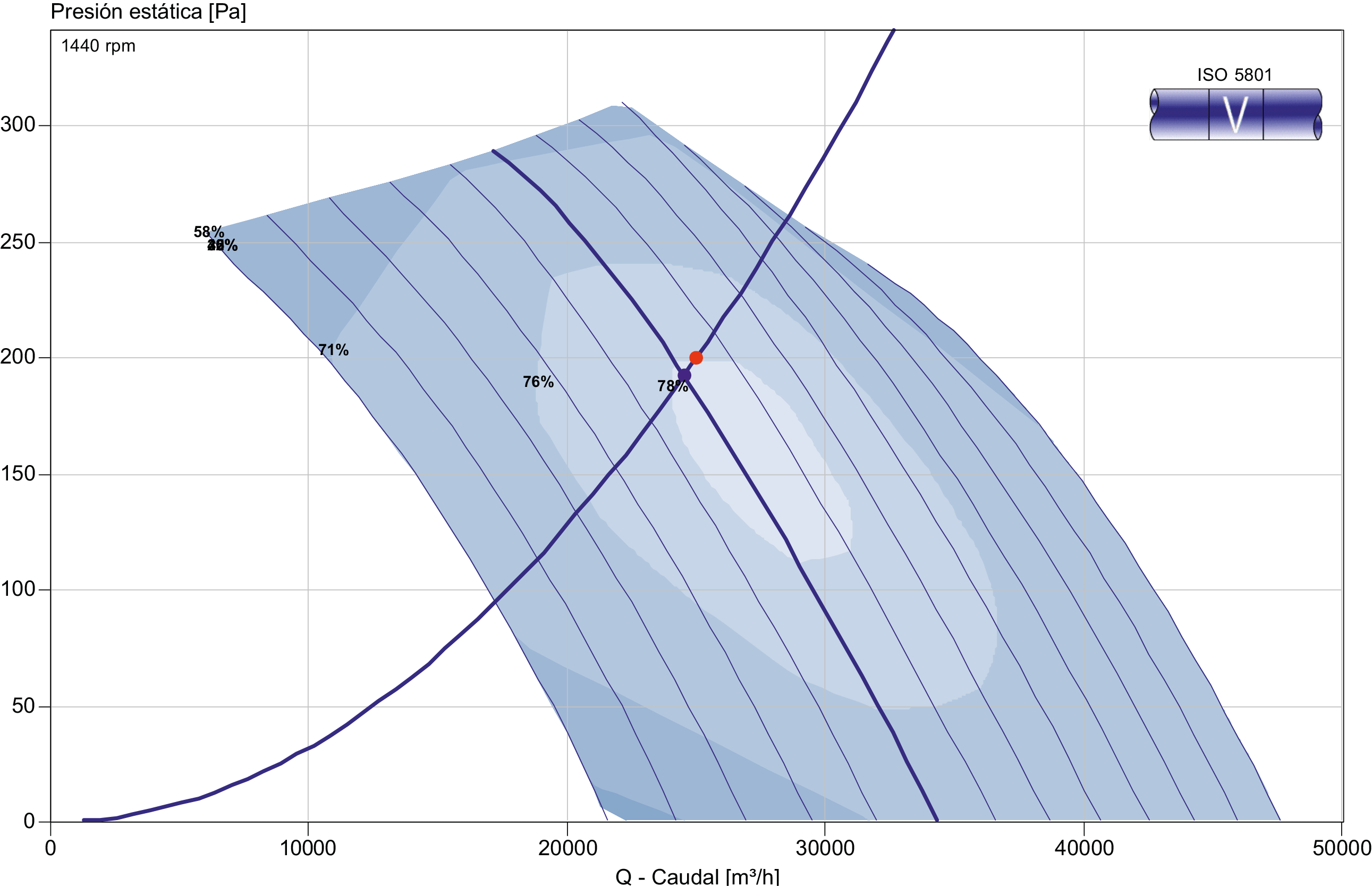

Certificación de rendimiento según la norma ISO 5801:
- Certifica el rendimiento del ventilador: prueba versus selección. Certificado por la entidad externa AMCA International.
LÍMITES DE UTILIZACIÓN
Protección contra la corrosión:
- Galvanizado en caliente según la norma BS ISO 1461, con un espesor de 90 µm que garantiza una alta resistencia a la corrosión.
Control de calidad de rayos X:
- Los elementos móviles (núcleos y ejes) se someten a pruebas de rayos X, con el informe correspondiente, para garantizar una alta confiabilidad.
Conexiones eléctricas:
- Caja de terminales instalada en la férula y cableada de fábrica.
- Caja de terminales y conexión respectiva al motor con la misma clasificación de resistencia al fuego del ventilador (F200 o F400).
SELECCIÓN
SELECCIÓN DE VENTILADORES AXALU® AX
- Consulte nuestros servicios técnicos para obtener una selección precisa de los diferentes modelos Axalu® AX.
INSTALACIÓN
ACCESORIOS
Grelha de proteção da hélice para Axalu® AX e AXe
Evita a introdução de corpos estranhos no ventilador.
Em fio de aço galvanizado com 3 ou 4 mm de espessura, consoante o tipo de ventilação.
Conforme à norma de segurança NFE S1-190.
Junta flexível para Axalu® AX e AXe
Impide la transmisión de vibraciones a la red aerólica.
Ø 315 a Ø 1600, ancho = 160 mm.
Caixa disjuntora On-Off
Accesorio eléctrico de control y protección.
Disponible en monofásico de 230 V o trifásico de 400 V.
1 velocidad, con indicación de posición, en caja impermeable IP 55.
Regulación de intensidad magnetotérmica.
Detenga la operación mediante bobina.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Caixa para comando de 2 velocidades
Bobinas Dahlander o independientes, 2 velocidades, trifásicas 400 V.
En una caja impermeable IP 55, garantiza el funcionamiento de encendido/apagado y el cambio de una velocidad a otra, así como la protección térmica y el control de una electroválvula de gas.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, conectadas entre sí mediante una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Rejilla de protección del motor
Alambre de acero galvanizado, de 3 o 4 mm de espesor, diámetro según el tipo de ventilación.
Cumple con la norma de seguridad NFE S1-190.
Conjunto de patas de apoyo
Permite fijar el ventilador al suelo o verticalmente (doble taladrado) y permite el montaje de los soportes antivibratorios.
En acero galvanizado.
Embalaje: 2 unidades.
Contraaro
Para conectar el ventilador a un conducto circular.
Pabellón de aspiración
Limita las pérdidas de presión de vacío y mejora el rendimiento y el nivel de sonido.
Registro antirretorno horizontal
Permite, en caso de parada del ventilador, cortar la extracción natural del circuito aerólico.
En el eje vertical, el eje de rotación de los registros está centrado.
