Xevo® 90 ECM
recuperador de energia com permutador de contra-fluxos para 90% de rendimento com motor de baixo consumo
This is some text inside of a div block.
This is some text inside of a div block.
Vantagens
Recuperação de energia: permutador de alto rendimento com 90% de eficiência.
Instalação e manutenção simples.
Regulação automática: free cooling.
Proteção anti gelo.
Comando à distância FLEX com ecrã LCD incluído.
Em conformidade com os requisitos da UE 1253/2014.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Recuperação de energia de alta eficiência para ventilação de conforto em pequenos estabelecimentos comerciais (agências bancárias, consultórios médicos, lojas) e pequenos escritórios.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Painéis duplos isolados com lã mineral de 20 mm, densidade 80 kg/m3.
- Aço galvanizado pintado em RAL 9002.
Permutador de calor:
- Permutador de contra-fluxo em alumínio ERI, certificado pela Eurovent (programa AAHE).
- Bypass TOR (tudo ou nada).
Filtragem (filtros fornecidos):
- Filtro de insuflação ISO ePM1 50% (F7).
- Filtro de retorno ISO ePM10 50% (M5).
Ventiladores:
- Motor ECM monofásico 230V - 50Hz - 125W.
- Corrente: 1A.
- Proteção do motor: IP44, classe de isolamento B.
Regulação:
- Controlo remoto "Flex" com ecrã LCD para:
- Programação de até 8 eventos por dia.
- Regulação do ponto de regulação de insuflação ou de retorno.
- Função Boost.
- Relatório de indicação de avarias.
- Visualização da temperatura, humidade, pressão do ar de retorno, insuflação, ambiente e ar novo.
- Comunicação Modbus RS485.
- Gestão do registo de ar novo.
- Comprimento do cabo 13 m, conetor RJ09.
- IP20.
- Temperatura ambiente: + 10 °C /+ 30 °C.
Alimentação elétrica:
- Monofásico 230V - 50Hz.
- Potência nominal: 260W.
- Corrente: 1,90A.
Dreno de condensado a ser fornecido.
OPÇÕES
- Kit de fixação na parede.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS E PESOS
- Peso: 65 kg.
- 4 pés de apoio fornecidos.
CARACTERÍSTICAS TÉCNICAS COMPLEMENTARES
- Kit de fixação na parede (acessório).
- Dimensões dos filtros
- Dimensões da insuflação e do retorno (L x A x P em mm)= 429 x 150 x 25.
- Materiais das turbinas
- A turbina do Xevo® 90 ECM é feita de plástico.

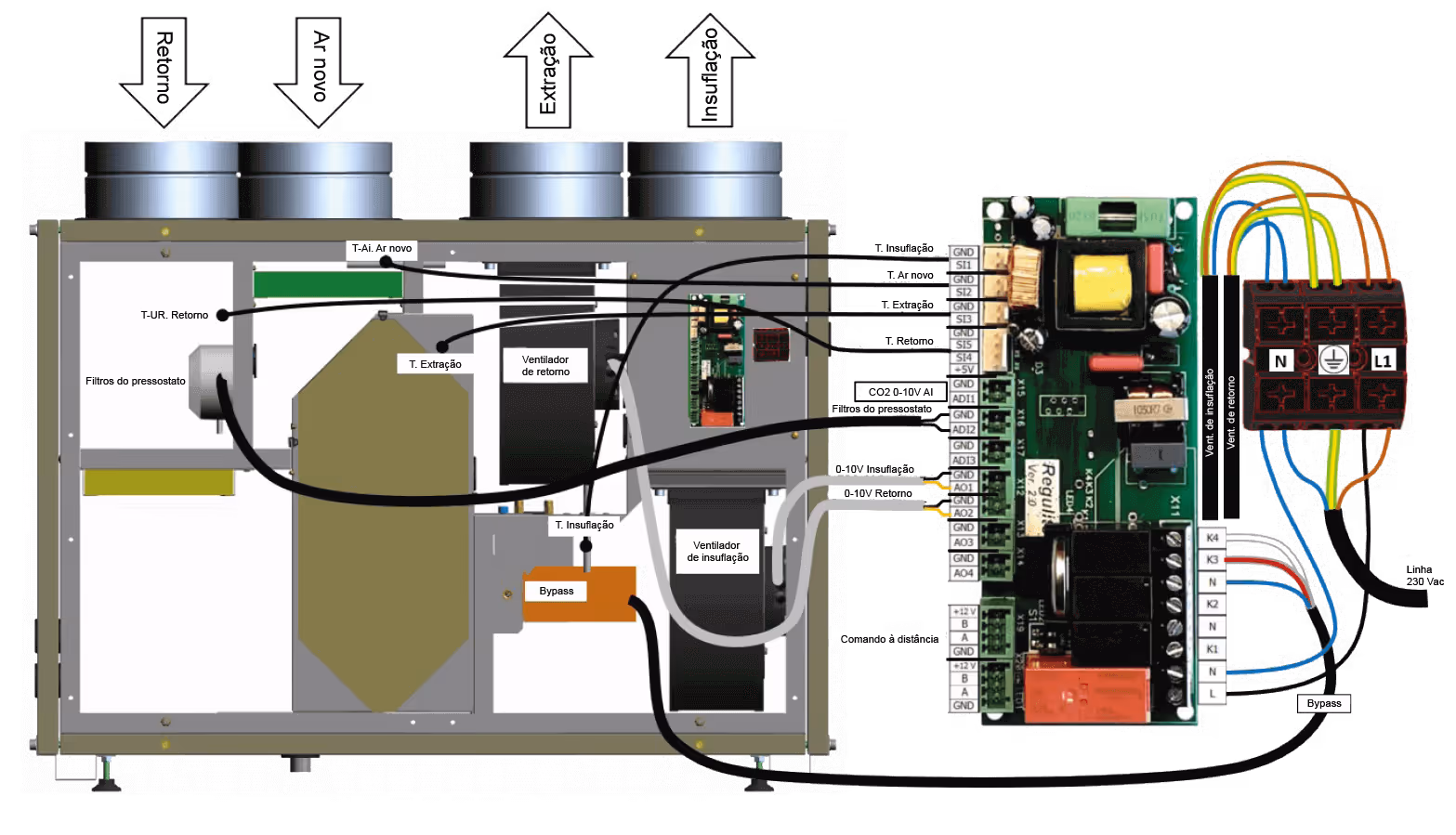

- Diagrama de ligações elétricas

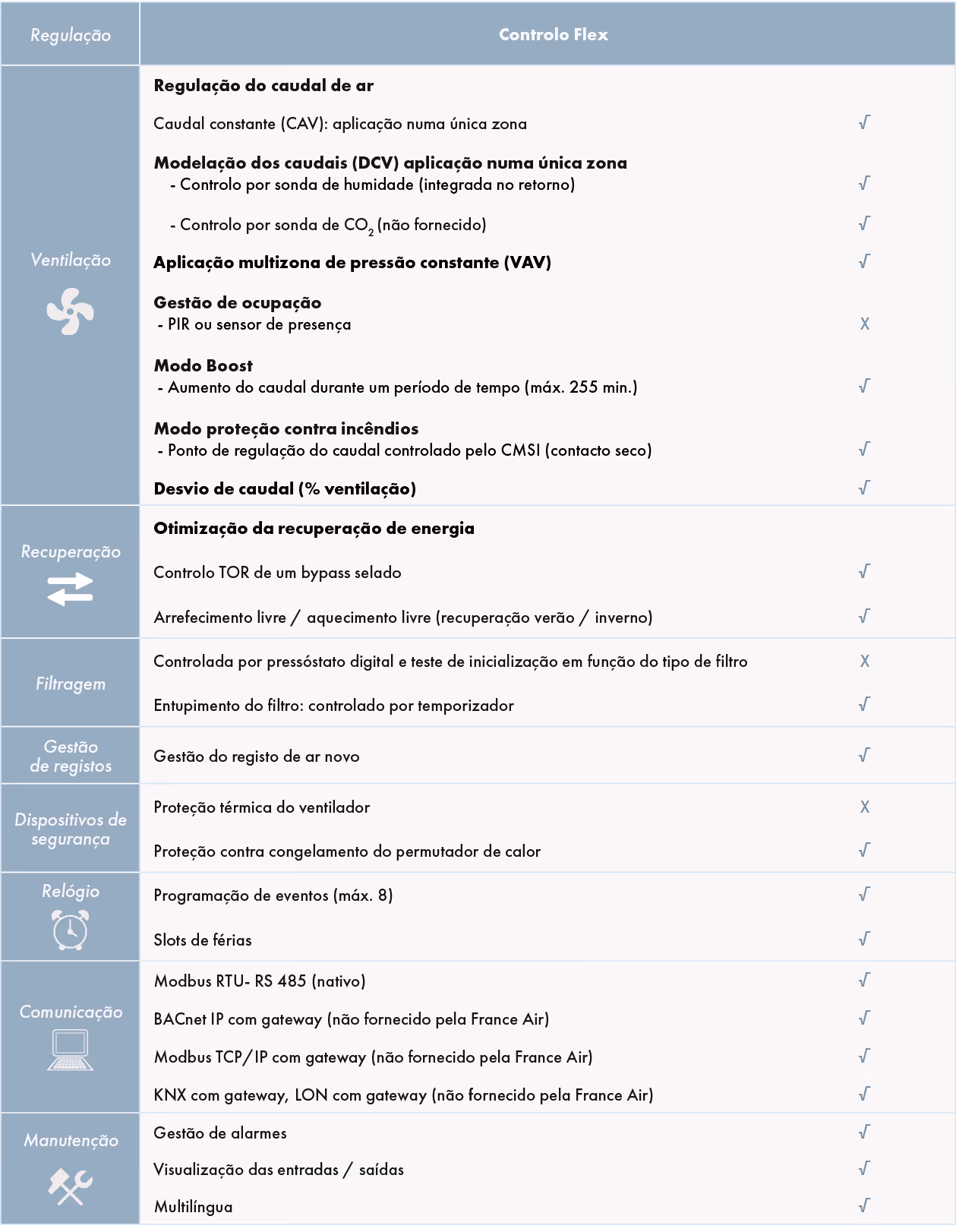

REGULAÇÃO
Descrição da regulação
A máquina é controlada a partir do controlo remoto e/ou do sistema de supervisão do edifício.
- Caixa de controlo remoto
- O Controlo Flex permite a regulação dos parâmetros de funcionamento e a visualização dos alarmes. O cabo de ligação é do tipo RJ09 e tem 13 m de comprimento.
SELEÇÃO

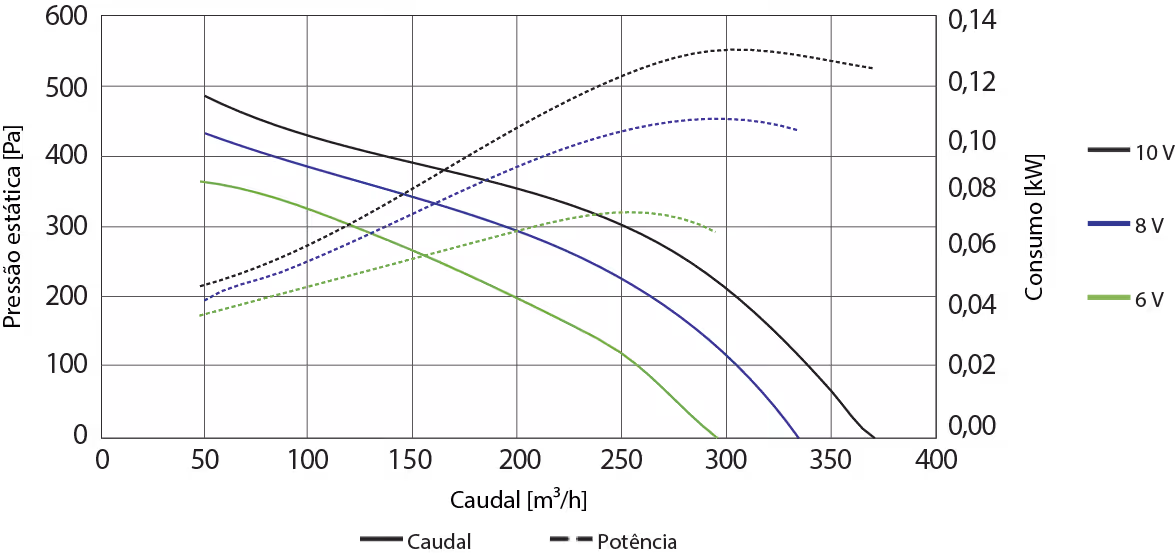

CURVAS DE SELEÇÃO
INSTALAÇÃO
INSTALAÇÃO
- Instalação no chão ou na parede (com o kit de montagem na parede como acessório).
- Aconselha-se a utilização de isolamento anti-vibração.
ACESSÓRIOS
Acessórios para redes de VMC
Kit de fixação na parede
