Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Atravancamentos.
Solução Plug & Play.
Certificação higiénica TUV VDI 6022.
Acabamento de elevada qualidade.
Ventilador EC de alto rendimento.
Manutenção reduzida.
Gama
- 7 modelos de 2000 até 22000 m³/h.
- Sistemas de arrefecimento a água ou expansão direta.
- Sistemas de aquecimento a água ou bateria elétrica.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f04025db055373ab087036_04-Ultraclean-designacao.png)
Aplicação / Utilização
- Unidade de tratamento de salas brancas com elevada assepsia e com elevados requisitos de precisão de temperatura e humidade (+/- 0,5K e +/- 2%).
Construção / Composição
Envolvente:
- Possibilidade de construção com fluxo ascendente ou descendente.
- Estrutura em perfis de alumínio anodizado com cantos em material compósito.
- Painéis duplos com 45 mm de isolamento.
- Os painéis são facilmente removíveis para permitir acesso às operações de manutenção.
- Termo-lacagem exterior.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f040f5c37c7b745b7b4787_04-Ultraclean-construcao-composicao-1.png)
Ventilador:
- Ventilador de alta eficiência, do tipo EC Fan com pás à reação.
- Funcionamento a caudal ou pressão constante.
- Medição de caudal integrada.
- Facilmente removível para manutenção.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f040ffcbd4a4c68cbd1a03_04-Ultraclean-construcao-composicao-2.png)
Filtros:
- Possibilidade de aplicação de um nível de filtragem de bolsas (na versão fluxo descendente) ou até 2 níveis com um filtro de cassete.
- Níveis de filtragem de F5 a F9.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f0410b7512a8e1ef24d2fe_04-Ultraclean-construcao-composicao-3.png)
Baterias a água:
- Bateria de arrefecimento, arrefecimento/aquecimento (instalação 2 tubos) e aquecimento a água.
- Elevada área de permuta.
- Baterias Cu/AL com espaçamento mínimo entre alhetas de 2,5 mm.
- Fornecidas com válvula de 3 vias.
Sistema de refrigeração autónomo:
- Grupo frigorífico à exceção do condensador, totalmente integrado no interior da unidade.
- Compressores do tipo Scroll de elevada eficiência.
- Funcionamento a gás R407c ou R 417a.
- Possibilidade de condensadores a água e a ar.
- Acesso com a unidade em funcionamento.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f04117db05535690087e9d_04-Ultraclean-construcao-composicao-4.png)
Quadro elétrico e controlo:
- Garante o controlo e proteção elétrica dos elementos da unidade.
- Controlo das operações de arrefecimento, aquecimento, humidificação e desumidificação.
- Interface via display instalado no painel exterior da unidade.
- Processador 16 bit, 16 MHz, 256 kb RAM.
- Totalmente integrado na unidade.
- Acesso com a unidade em funcionamento.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f0412290719990aea62ae1_04-Ultraclean-construcao-composicao-5.png)
Bateria elétrica:
- Construção em aço inox.
- Controlo por impulsos.
- Proteção de sobreaquecimento e curto-circuito.
Humidificadores:
- Produção de humidade por elétrodos submersos.
- Controlado por microprocessador dedicado.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS DAS UNIDADES
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f0416962aa372e3e3401c7_04-Ultraclean-atravancamentos-unidades-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f04170953123595bd67dbb_04-Ultraclean-atravancamentos-unidades-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f041758d06633f627059bf_04-Ultraclean-atravancamentos-unidades-3.png)
ATRAVANCAMENTOS E ESQUEMA DE LIGAÇÕES DE ALIMENTAÇÃO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f0418cba85d33b048e9a36_04-Ultraclean-atravancamentos-esquemas-ligacoes-alimentacao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f041937eae482f065a9d4a_04-Ultraclean-atravancamentos-esquemas-ligacoes-alimentacao-2.png)
PRÉ-SELEÇÃO DA UNIDADE ULTRACLEAN
- A pré-seleção poderá ser feita através da tabela de seleção rápida apresentada de seguida.
- As unidades Ultraclean têm um software de seleção próprio, que permite efetuar seleções específicas às necessidades do seu projeto: entre em contato com a nossa equipa de estudos e seleções.

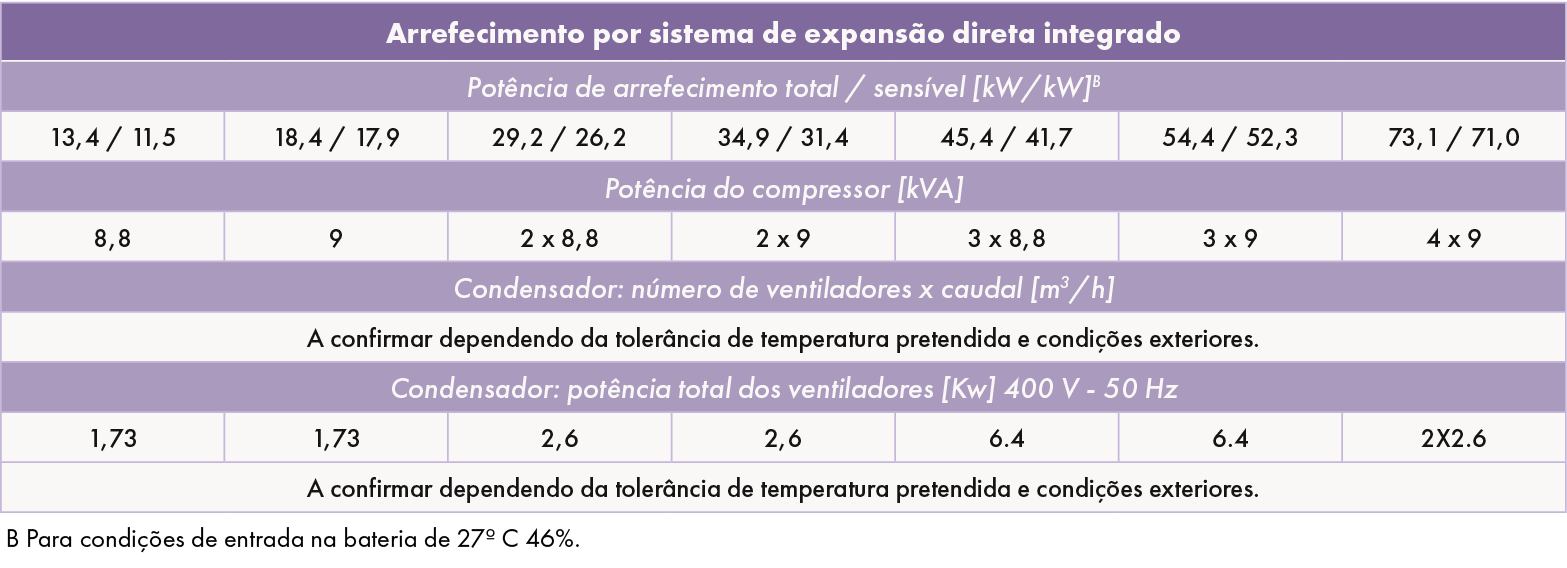

TABELA DE PRÉ-SELEÇÃO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f04204121bf0ac584f8db6_04-Ultraclean-tabela-pre-selecao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f04212121bf0a5a54f8f11_04-Ultraclean-tabela-pre-selecao-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f04226ba85d3683f8e9fa5_04-Ultraclean-tabela-pre-selecao-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f0422ea2fb8706d2bed0b0_04-Ultraclean-tabela-pre-selecao-4.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f04236c2fca765eb539675_04-Ultraclean-tabela-pre-selecao-5.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f042420efd13592612055d_04-Ultraclean-tabela-pre-selecao-6.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f0424e8b222c0e780a4b16_04-Ultraclean-tabela-pre-selecao-7.png)
