ULA Diferencial

teto de fluxo diferencial, para blocos operatórios, com recirculação integrada

This is some text inside of a div block.
No items found.
No items found.

Vantagens

Recirculadores de ar integrados que possibilitam que se faça uma recirculação de ar no próprio bloco operatório até 65% do caudal insuflado.
Economia energética.
Menor área técnica para equipamentos e menos condutas.
Fluxo diferencial: laminar unidirecional descendente com 0,2m/s na periferia e 0,4 m/s na zona central.
Laminar mesh em fibra de nylon com micro perfuração calibrada: estabiliza e uniformiza a difusão do ar em toda a área do teto de fluxo diferencial.
Cortina periférica: permite que o alcance do ar estéril estabilizado atinja a zona de intervenção no paciente de acordo com a norma DIN 1946-4 e HTM 03-01.

No items found.

DESCRIÇÃO TÉCNICA

GAMA
  • Do modelo 26/26 até 35/32.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
  • A insuflação de ar assético na sala de operações será feita por intermédio de um difusor com pleno e filtros terminais de alta eficiência (HEPA) incorporados.
  • A laminar mesh microperfurada e calibrada garantirá um escoamento do ar será unidirecional com dois campos de velocidade: um central com 0,4 m/s e outro periférico com 0,2 m/s.
  • Esta característica, aliada à cortina periférica, minimiza a indução do ar envolvente potencialmente contaminado, garantindo assim que a zona de intervenção no paciente se encontra sempre assética.
  • A recirculação (até 65% do caudal insuflado) será feita através de elementos laterais integrados no próprio teto diferencial.
  • Os recirculadores são constituídos por filtros de eficiência fina (F9), ventiladores com motores EC de alta eficiência e baixa potência sonora com registos antirretorno, e ainda por atenuadores de ruído.
  • Os ventiladores são dimensionados para trabalharem a 5 V nas condições nominais.
CONSTRUÇÃO / COMPOSIÇÃO

Pleno:

  • O pleno será totalmente construído em alumínio para garantir resistência aos agentes químicos desinfetantes e para reduzir o peso da estrutura.
  • A estrutura perfilar será igualmente em alumínio anodizado que confere elevada rigidez e estabilidade à estrutura de forma a evitar aparecimento de futuras fugas nos filtros.

Filtros:

  • Os filtros de alta eficiência (eficiência = EU14) serão colocados ao longo de toda a área de insuflação, paralelamente à tela difusora.
  • Este arranjo permitirá uma reduzida perda de carga nos filtros e uma otimização da sua vida útil.
  • Os filtros absolutos terão um sistema de estanquidade dupla para minimizar o risco de fugas de ar não filtrado do pleno para a zona estéril.

Laminar mesh:

  • A estabilização do fluxo após os filtros será feita por uma rede em fibra nylon com micro perfuração calibrada lavável.
  • A fixação da rede será isenta de parafusos ou qualquer sistema que propicie zonas de acumulação de partículas. Esta rede deverá proporcionar um campo de velocidades estável e constante ao longo da sua área. Deverá ainda maximizar a área de insuflação deixando apenas espaço para o atravessamento do veio da cialítica.

Recirculadores:

  • Totalmente construído em alumínio para garantir resistência aos agentes químicos desinfetantes e para reduzir o peso da estrutura.
  • Os filtros de eficiência fina ( eficiência = F9 ) serão colocados na zona central do módulo.
  • Os ventiladores serão de alta eficiência, do tipo EC Fan com pás à reação.
  • Atenuadores de ruído constituídos por baffles de lã mineral com proteção integrada contra desagregação de fibras.
OPÇÕES
  • Fluxo laminar - versão recirculativa.
  • Versão inox.
  • Altura H (esquema 1) do pleno 300 ou 550 mm.
  • Cortina em vidro.
  • Media Bridge (calha técnica periférica superior com tomadas de alimentação elétrica, gases medicinais, vácuo e dados).
  • Proporciona funcionalidade, flexibilidade redução de logística de chão e possibilita pendentes 360°.
ACONDICIONAMENTO
  • Vendido à unidade.

DIMENSÕES

ATRAVANCAMENTOS

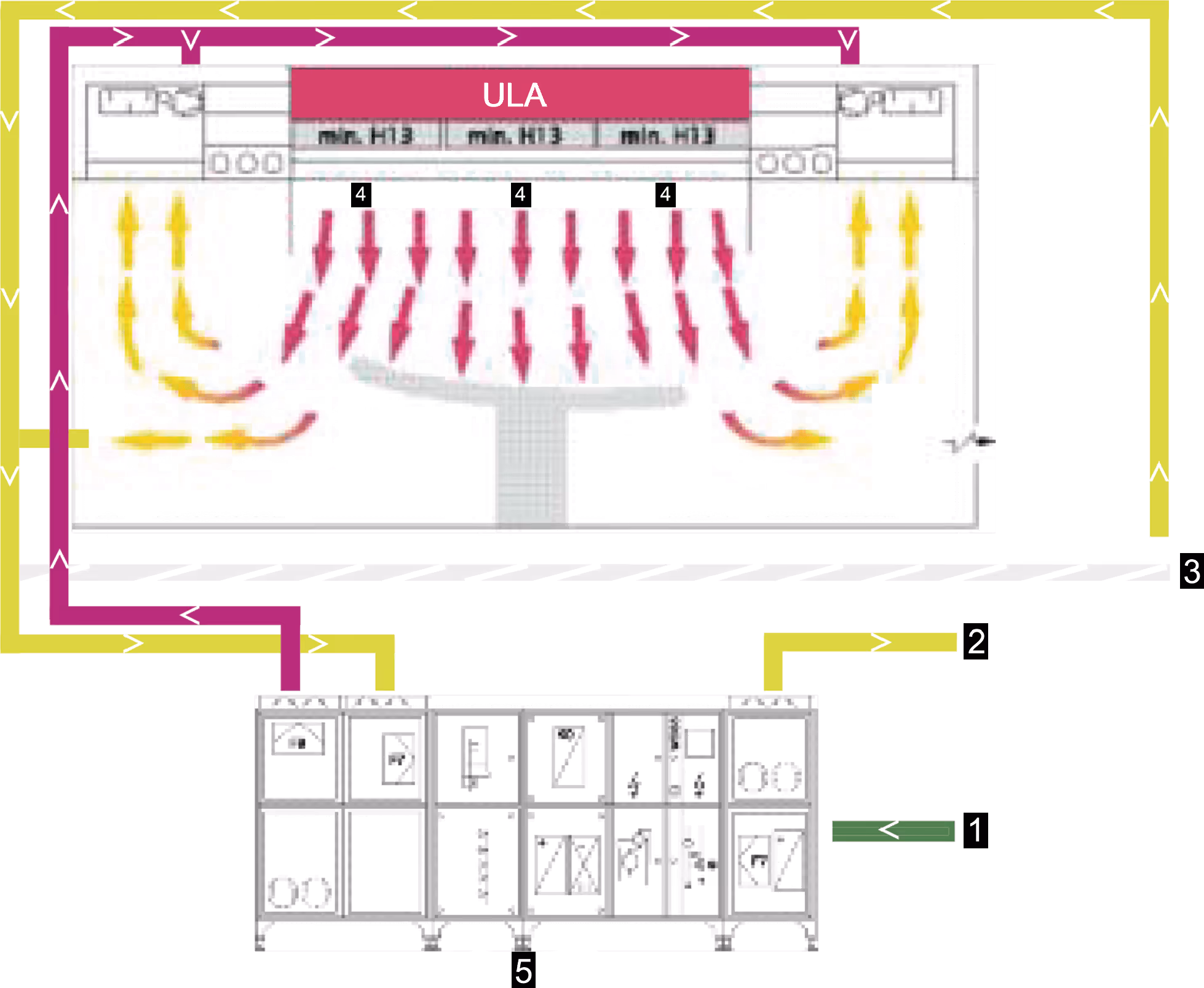

ESQUEMA DE PRINCIPIO

  • Com o sistema ULA grande parte do caudal que seria recirculado na Unidade de Tratamento de Ar é recirculado dentro da própria sala. Com isto é possível diminuir a dimensão das condutas, minimizando a dimensão das coretes e espaço ocupado em teto falso, assim como diminuir drasticamente as áreas técnicas para instalação das Unidades de Tratamento de Ar, uma vez que estas serão dimensionadas aproximadamente para 1/3 do caudal total a ser insuflado na sala.

SELEÇÃO

INSTALAÇÃO

ACESSÓRIOS
