Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Caudal de ar ajustável de 30 até 100% através de touchpad digital na parte frontal do equipamento.
Extensão de gama: até18,5 kW.
Instalação fácil: parametrização realizada em fábrica.
Filtro RFI integrado.
Controlo por comando à distância Evolys® 2 ou por sinal 0-10V.
Comunicação GTC possível em ModBus RTU.
Permite a montagem em justaposição.
Gestão de segurança: comando de electroválvula de gás, modo de desenfumagem, ligação a caixa de corte.
Gama
- Alimentação trifásica 400 V - 50/60Hz para motor trifásico 400 V.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0e894298d0972ace5a167_05-SoftDriveV2-gama.png)
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0e85d5206ac00aeee0b84_05-SoftDriveV2-designacao.png)
Aplicação / Utilização
- Variador de frequência para aplicações de ventilação com motores standard trifásicos 400 V.
- Variador de frequência para controlo automático dos caudais.
Construção / Composição
Opções
Acondicionamento
- Vendido à unidade.
CARACTERÍSTICAS TÉCNICAS
- Tensão trifásica 400 V, 50 Hz (sem neutro).

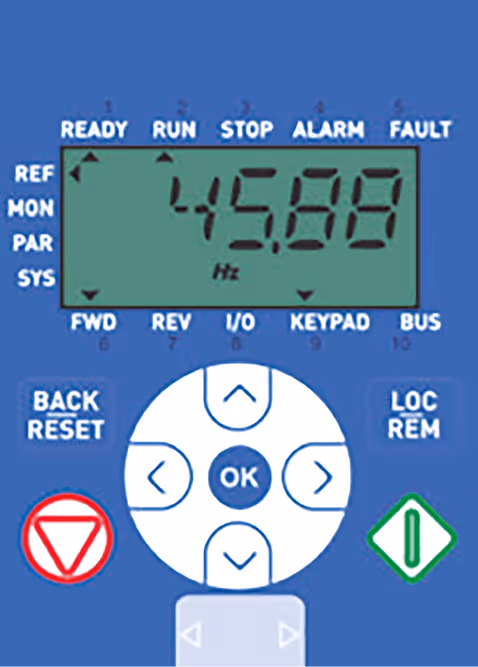

- Touchpad digital, indicador de funcionamento, alarme e indicação de erro na parte frontal do equipamento.
- Indicações de funcionamento, alarme e erro.
- Caixa IP 20.
- Arranque fiável aos valores de referência.
- Funcionamento em modo local ou por comando à distância.
- Função Boost: arranque assegurado, independentemente da perda de carga do circuito aerólico.
- Rampas de aceleração e de desaceleração pré-estabelecidas para impedirem bloqueios no arranque.
- Linearidade da velocidade qualquer seja a perda de carga do circuito aerólico: o motor funciona à velocidade definida pelo potenciómetro.
- Correção automática das quebras de tensão da rede para manutenção da velocidade de ventilação.
- Proteção: do motor contra as sobrecargas; do variador contra as sobretensões e as subtensões.
- Velocidades de saída: pré-regulada de 40 até 100% da velocidade nominal do motor.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0e8ee2b052633aa1a4107_05-SoftDriveV2-caracteristicas-tecnicas.png)
MAIS INFORMAÇÕES
- Consulte o vídeo tutorial Tecnic'Air sobre a configuração do Soft Drive® V2 no nosso Canal You Tube e subscreva:
CEM: AMBIENTE DE INSTALAÇÃO
- O Soft Drive® V2 está em conformidade com as exigências da norma EN 61800-3 (2004) que fixa os limites de emissão e de imunidade às perturbações de alta frequência e que distingue dois tipos de ambiente. O primeiro designa, na prática, as redes elétricas públicas; o segundo designa as redes industriais.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0e933461a4567998dbd38_05-SoftDriveV2-CEM-%20ambiente-instalacao.png)

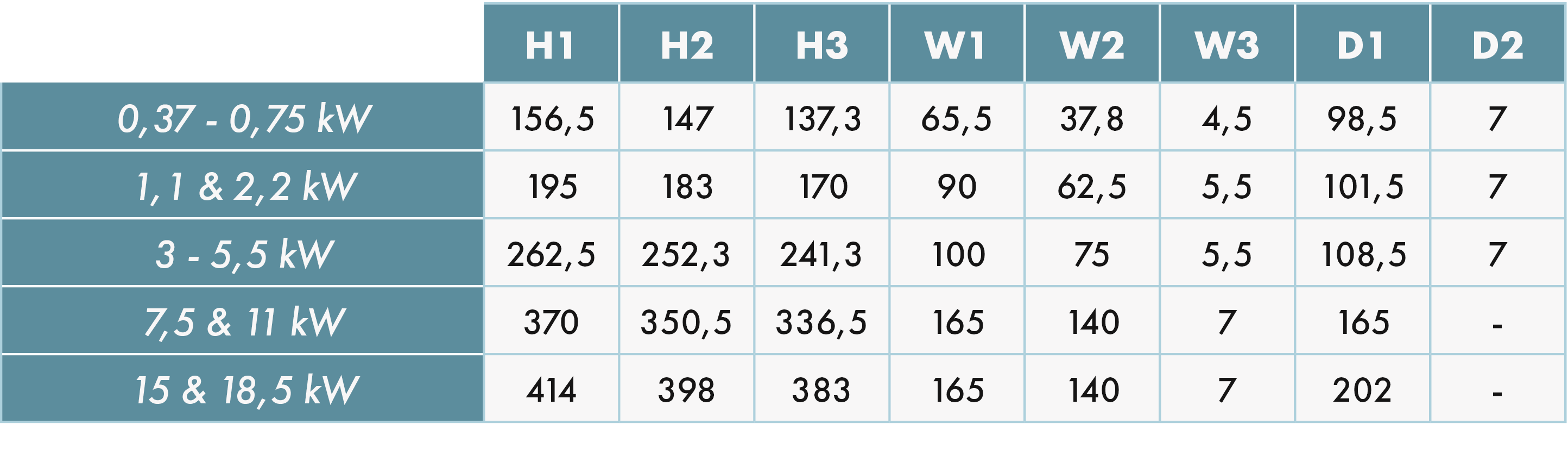

ATRAVANCAMENTOS
Esquema aplicável aos modelos de 0,37 até 5,5 kW
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0e99cdd11c639e0b98253_05-SoftDriveV2-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0e9a8bc237c62a95a2168_05-SoftDriveV2-atravancamentos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618a65255b974769780ad64c_icone-nota.png)
<span class=”text-nota”>O comando à distância Evolys® One também poderá controlar o Soft Drive® V2.</span>
MONTAGEM DO SOFT DRIVE® V2
- Para uma instalação otimizada, deverá ser aplicado um cabo blindado para evitar perturbações eletromagnéticas.
- O Soft Drive® V2 deverá ser montado na vertical de forma a assegurar as condições de arrefecimento ideais.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0e9dafbb937e62c2af739_05-SoftDriveV2-CEM-montagem.png)
