Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Ventilador em caixa In-Line de baixo perfil.
Gama alargada de caudais.
Ligação elétrica simples.
Utilização em atmosfera explosiva ATEX (zona 1 e 2).
Em conformidade com a diretiva europeia ATEX 2014/34/EU.
Gama
- Caixa de ventilação com golas de ligação para condutas retangulares.
- 5 modelos em função das dimensões (L x H) e dos caudais:
500 x 250 mm - até 1500 m³/h
500 x 300 mm - até 2200 m³/h
600 x 300 mm - até 3600 m³/h
600 x 350 mm - até 4300 m³/h
700 x 400 mm - até 4800 m³/h.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce211229ed4b639da6cc_09-RectilAirATEX-designacao.png)
Aplicação / Utilização
- Extração e transferência de ar (sem poeiras) em zonas industriais com atmosfera explosiva.
- Grupo II (indústria de superfície): ATEX zona 1 (categoria 2G) e ATEX zona 2 (categoria 3G).
- Montagem em conduta ou instalação no interior (esta caixa não poderá ser instalada no exterior).
Construção / Composição
Envolvente:
- Estrutura em aço galvanizado.
- Virola de aspiração em cobre.
Turbina:
- Turbina à ação em aço galvanizado.
Motorização:
- Motor classe F, IP 54, 400 V ~ 50 Hz, trifásico.
- CE II2G IIB T3.
Opções
Acondicionamento
- Vendido à unidade.

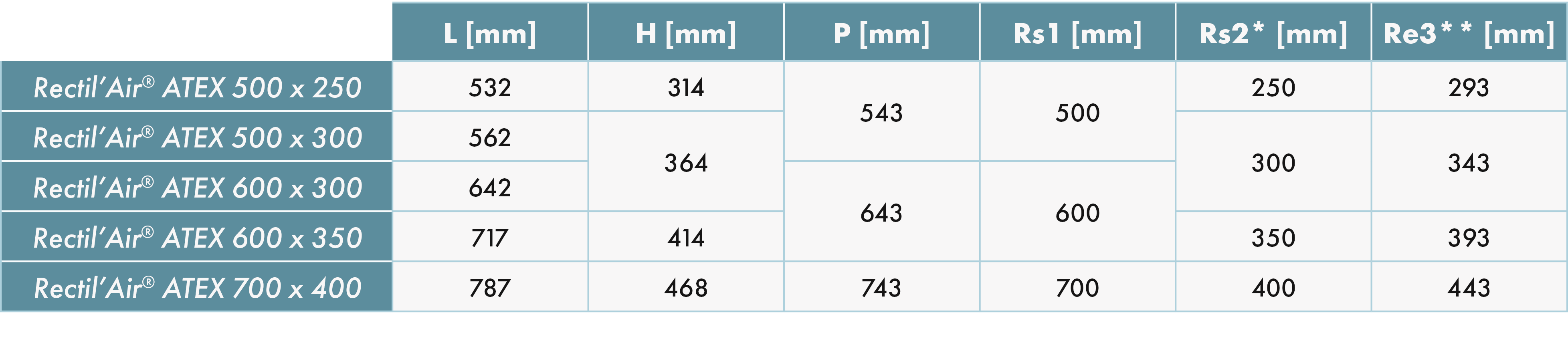

ATRAVANCAMENTOS E PESOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cd221c60316596433a2b_09-RectilAirATEX-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0cd2d16638c64c7c3a6d1_09-RectilAirATEX-atravancamentos-pesos-2.png)

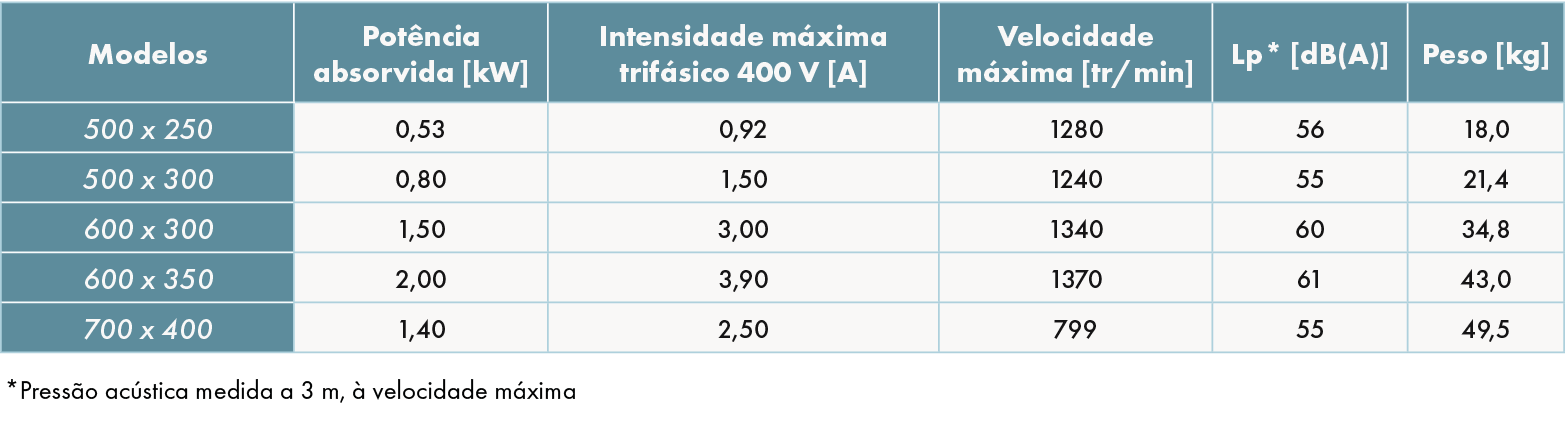

CARACTERÍSTICAS ELÉTRICAS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621651a3ab41b6785572a88c_09-RectilAirATEX-caracteristicas.png)
LIMITES DE UTILIZAÇÃO
- Temperatura ambiente e de funcionamento entre -20° C e 40° C.
CARACTERÍSTICAS AERÓLICAS
Modelo 500 x 250 mm
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce6abe1adb5893c281d1_09-RectilAirATEX-curva-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce9ae08be23b740bbf5c_09-RectilAirATEX-curva-6.png)
Modelo 500 x 300 mm
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce73b7a27558dff20f86_09-RectilAirATEX-curva-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce9ae08be23b740bbf5c_09-RectilAirATEX-curva-6.png)
Modelo 600 x 300 mm
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce7cbb8cf337a6b15fe9_09-RectilAirATEX-curva-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce9ae08be23b740bbf5c_09-RectilAirATEX-curva-6.png)
Modelo 600 x 350 mm
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce86cc44a61bace6dd7b_09-RectilAirATEX-curva-4.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce9ae08be23b740bbf5c_09-RectilAirATEX-curva-6.png)
Modelo 700 x 400 mm
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce8f290e2f7b568bc0da_09-RectilAirATEX-curva-5.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ce9ae08be23b740bbf5c_09-RectilAirATEX-curva-6.png)
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Peças de transformação
Retangulares/circulares.
